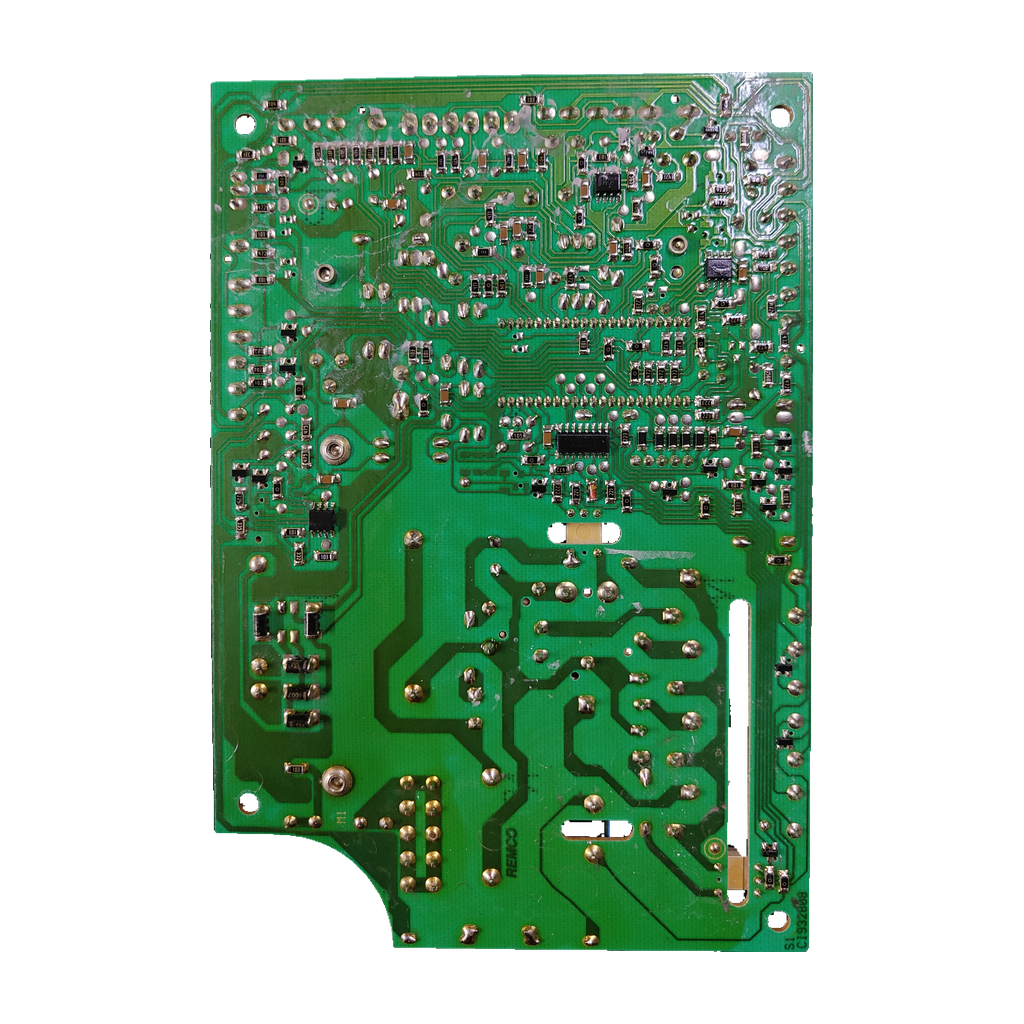

Placa electrónica E.G.O.C.S CONTROL 206 · N03G009M8 para Fagor CE 24 EN: vista 2

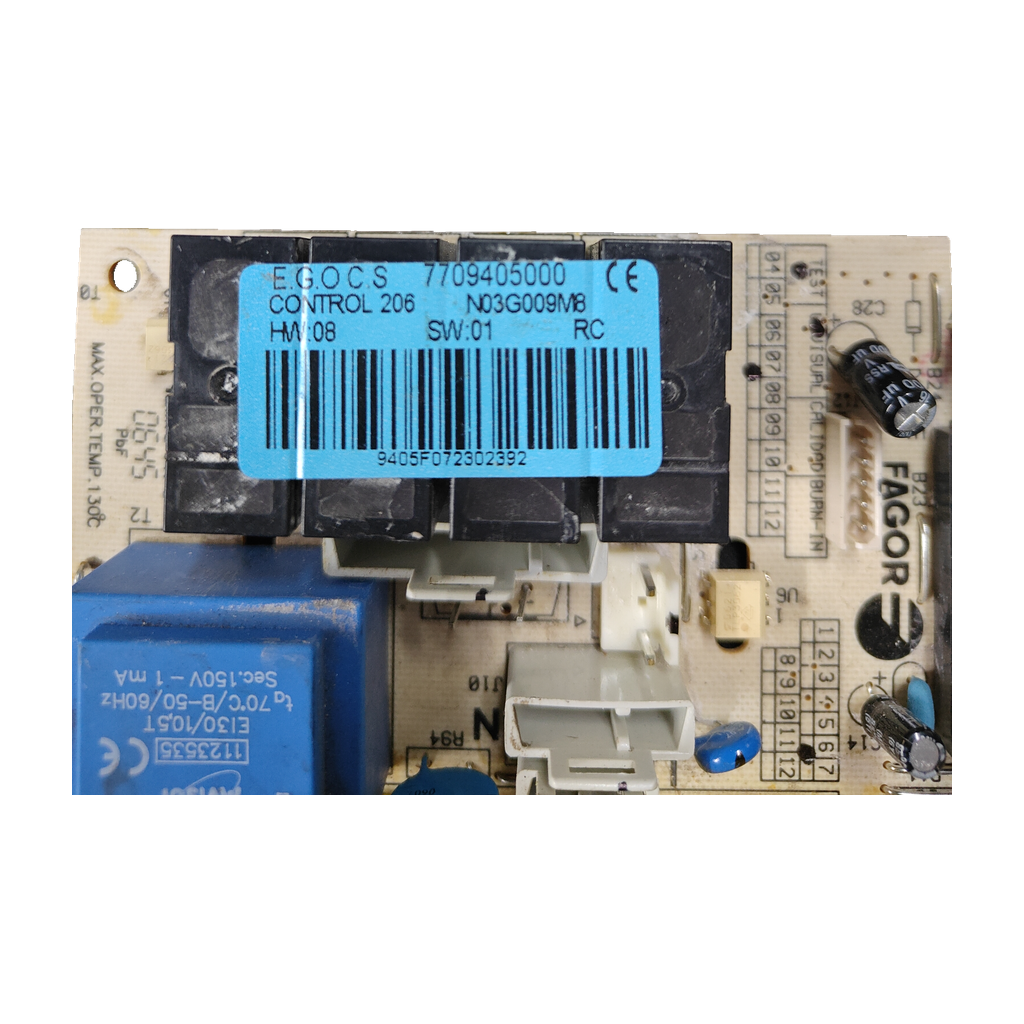

Placa electrónica E.G.O.C.S CONTROL 206 · N03G009M8 para Fagor CE 24 EN: vista 3

E.G.O.C.SFotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

E.G.O.Referencia verificada

Placa electrónica E.G.O.C.S CONTROL 206 · N03G009M8 para Fagor CE 24 EN

Referencia FagorN03G009M8

La N03G009M8 es una placa electrónica E.G.O.C.S CONTROL 206 (circuito CLC19S2683) que las tiendas venden para calderas Fagor. Nuestro taller la ha confirmado para la CE 24 EN; cuatro tiendas la dan también para FE27E, FEB24E1B y CE30E1N. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Ref. Fagor N03G009M8
Circuito CLC19S2683
CONTROL 206 · HW 08 · SW 01
Trafo 230 V · sec. 14 V · 12 VA

Todos los códigos de esta unidad4

Referencia Fagor: N03G009M8
Código del circuito: CLC19S2683
Modelo: CONTROL 206
SKU Ecoklima: PLC308

Ninguna tienda cita CLC19S2683 ni CONTROL206: el enlace con N03G009M8 lo da la confirmación de nuestro taller.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es el módulo de control de la caldera: gestiona el quemador y los sensores. Las tiendas la relacionan con calderas que no encienden, se reinician solas o muestran códigos de error erráticos.

Compruébalo en tu placa

Busca en la placa el código N03G009MB, el circuito CLC19S2683 y el marcado CONTROL206 6A37, y compáralos con la referencia N03G009M8 que dan las tiendas.
Compara con tu placa antigua: bajo una misma referencia hay versiones distintas. Revisa número y posición de relés y conectores.
Mira el modelo en la placa de características de la caldera. Nuestro taller ha confirmado la Fagor CE 24 EN.
Trabaja con 230 V y con gas: que la monte un técnico cualificado.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

N03G009M8	Referencia Fagor de la placa (varias tiendas y nuestro inventario); en la placa está marcado N03G009MB
CLC19S2683	Código del circuito impreso
7709405000	Código marcado en la placa
CONTROL206 6A37	Designación marcada del módulo (CONTROL 206)
288.34.0016	Código RML de Remle para la misma pieza
FAGN03G009M8	Código Arbo (Suner: FAN03G009M8)
MCB2200	Código Morco de una tienda británica

No la confundas con

288.34.0015Otro módulo electrónico Fagor (FE25NOX1N, FE25NOX1B) · Es otra referencia, no la 288.34.0016 de esta placa
288.34.0014Otro módulo electrónico Fagor (FE20E1N, FE24E1N, CE30E1N) · Referencia distinta. e-recambios lista CE30E1N también con este código: el modelo solo no basta, compara el código de tu placa

Calderas en las que va

4 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Fagor CE 24 ENConfirmada por nuestro taller · también en Arbo/Suner y Climatización Ibérica (CE-24E N)
Fagor FE27ERemle, Sercatec, Electrotodo y Climatización Ibérica
Fagor FEB24E1BRemle, Sercatec, Electrotodo y Climatización Ibérica
Fagor CE30E1NRemle, Sercatec, Electrotodo y Climatización Ibérica

Por confirmarPor confirmar

Fagor FA23EB2 fuentes: Remle y Climatización Ibérica
Fagor CA 24 E B y N, CE 24 E-1 B, CE 30 E-1 B, FA 23 E N1 fuente: Climatización Ibérica (Sercatec los lista sin aclarar su alcance)
Fagor FE 18 E-1 B y N, FE 24 E-1 B y N, FE 24 EC-1 B y N, FE 24 EH-1 N1 fuente: Climatización Ibérica (Sercatec los lista sin aclarar su alcance)
Fagor FE 27 E-1 B y N, FE 27 ECN-1 N, FE 30 E-1 B y N, FEB 23 E-1 B, FEB 27 E UK-1 N1 fuente: Climatización Ibérica (Sercatec los lista sin aclarar su alcance)
Fagor FE 24 E N1 fuente: Arbo/Suner
Fagor CE 24 E-1 N, FE 23-1 N, FE 24 E UK-1 N1 fuente: lista de modelos de Sercatec
Fagor FEB24E2, FE27E2; Morco Fagor FEB24E Combi LPG1 fuente cada una: Electrotodo y DHS Spares. DHS Spares se contradice: dice no listarla para ningún aparato y, a la vez, que encaja en 1

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos por confirmar

Medidas: 16 × 13 × 12 cm (fondo × ancho × alto)Remle y Electrotodo (2 fuentes)
Peso de la unidad: 0,71 kgRemle (1 fuente)

Identificación y códigos del repuesto

Código marcado: N03G009MB
Código marcado: 24/07
Código marcado: 1123535
Código marcado: E5419266

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Version hardware de etiqueta E.G.O.C.S: HW:08
Version software de etiqueta E.G.O.C.S: SW:01
Marcado sobre transformador amarillo: 230V / 50/60Hz; secundarios 14V y 12VA

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Módulo: CONTROL 206; HW 08; SW 01 RC
Temperatura máxima de operación de placa: 130 °C
Dato técnico indicado: Circuito integrado marcado TOSHIBA
Aplicación indicada en inventario: CE 24 EN
Código marcado: 7709405000; N03G009MB; CONTROL206 6A37; 24/07
Marcado del transformador: 1123535; E5419266

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no enciende o no inicia el ciclo de calefacción.

Dos tiendas lo asocian a esta placa. Que un técnico descarte otras causas antes de cambiarla.

Códigos de error erráticos en pantalla o reinicios constantes.

Una tienda lo asocia a la placa averiada, junto con relés pegados, pistas quemadas u oxidación en el circuito.

Estos síntomas salen de fichas de tiendas, no de una tabla oficial: no bastan para diagnosticar.

Antes de cambiar la placa

Lo que revisa el técnico

Compara relés y conectores

Una tienda avisa de que bajo una misma referencia se han fabricado versiones distintas.

Monta con un técnico

Trabaja con 230 V y gas: instalación por técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico esta placa y qué códigos lleva?

Lleva la marca E.G.O.C.S y el módulo CONTROL 206 (HW 08, SW 01). Marcados: 7709405000, N03G009MB, CONTROL206 6A37 y el circuito CLC19S2683. Las tiendas la venden como placa Fagor N03G009M8, la referencia que debes buscar.

¿Sirve para mi Fagor CE 24 EN?

Sí. Nuestro taller la ha confirmado para la Fagor CE 24 EN. Arbo/Suner la listan como «tarjeta electrónica CE 24E N // FE 24 E N» y Climatización Ibérica incluye la CE-24E N.

¿Va en otras calderas Fagor?

Remle, Sercatec, Electrotodo y Climatización Ibérica la dan para FE27E, FEB24E1B y CE30E1N (e-recambios da la CE30E1N también con otro módulo, el 288.34.0014: compara el código). Para FA23EB, Remle y Climatización Ibérica. Otros modelos (FE 24 E-1, FE 27 E-1, FE 30 E-1…) los citan solo 1 o 2 tiendas: compara códigos o envíanos una foto desde Contacto.

¿Qué significan N03G009M8, 288.34.0016 y CLC19S2683?

N03G009M8 es la referencia Fagor; Arbo la vende como FAGN03G009M8 y Suner como FAN03G009M8. 288.34.0016 es el código RML de Remle para la misma pieza. CLC19S2683 es el circuito impreso marcado en la placa. Una tienda británica la vende como Morco MCB2200.

¿Qué debo comprobar antes de montarla?

Climatización Ibérica avisa de que bajo una misma referencia se han fabricado versiones distintas: compara relés y conectores con los de tu placa antigua y confirma la referencia N03G009M8. Electrotodo indica que lleva conexiones específicas para los modelos indicados.

¿Qué síntomas apuntan a esta placa?

Las tiendas la relacionan con calderas que no encienden o no inician el ciclo de calefacción, con códigos de error erráticos y con reinicios constantes. Son textos de venta, no una tabla oficial: que un técnico lo confirme.

¿Quién debe montarla?

Un técnico cualificado. El transformador de la placa marca 230V / 50/60Hz y la caldera funciona con gas. Climatización Ibérica indica que la instalación requiere conocimientos técnicos avanzados en calderas de gas, y DHS Spares recomienda un técnico cualificado Gas Safe.

Cómo hemos verificado esta ficha

E.G.O.C.S CONTROL 206

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

N03G009M8 coincide como placa Fagor en 4 o más tiendas. La CE 24 EN la confirma el taller. Nuestro inventario indica la marca E.G.O.C.S; las tiendas dicen Fagor y DHS Spares, Morco. Se mantiene lo confirmado por el taller.
