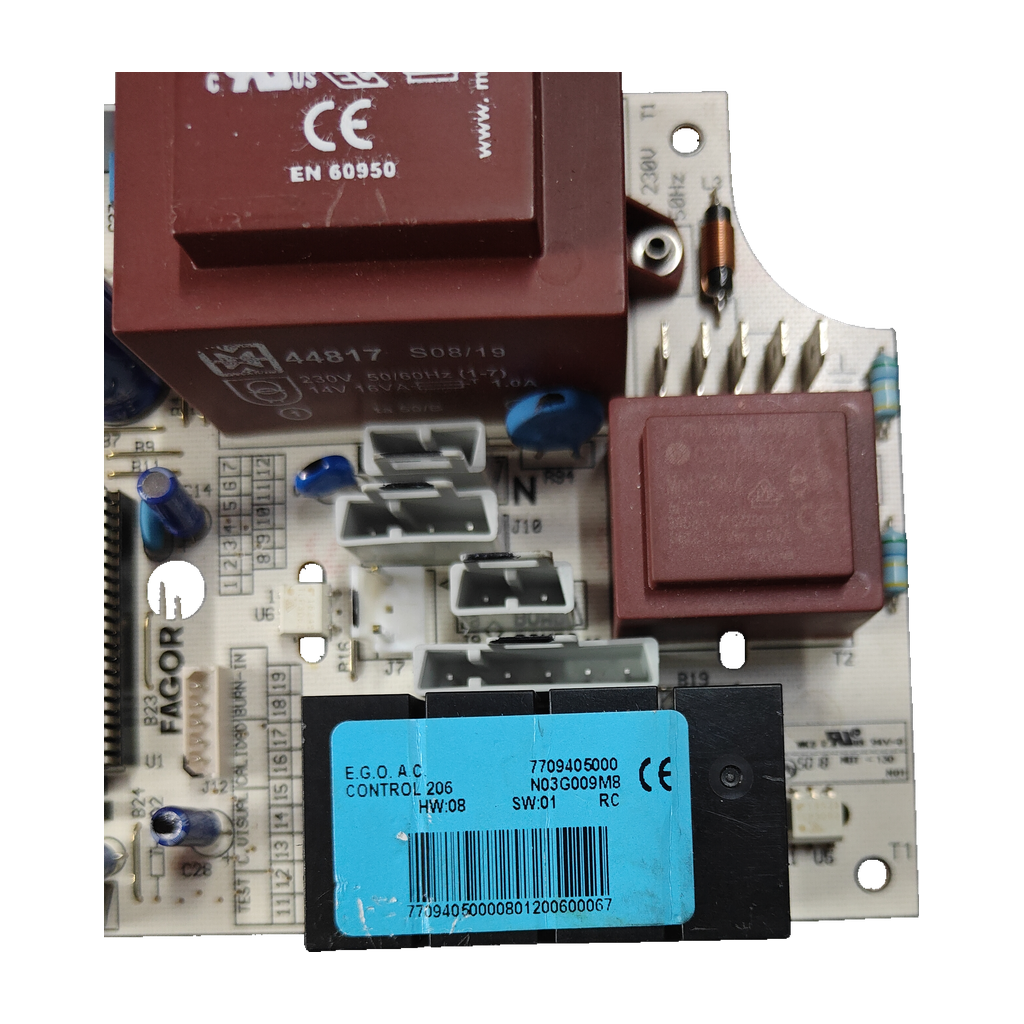

Placa electrónica E.G.O. CONTROL 206 · N03G009M8 / 7709405000 para CE-26 E/1M: Pieza e identificador ampliado

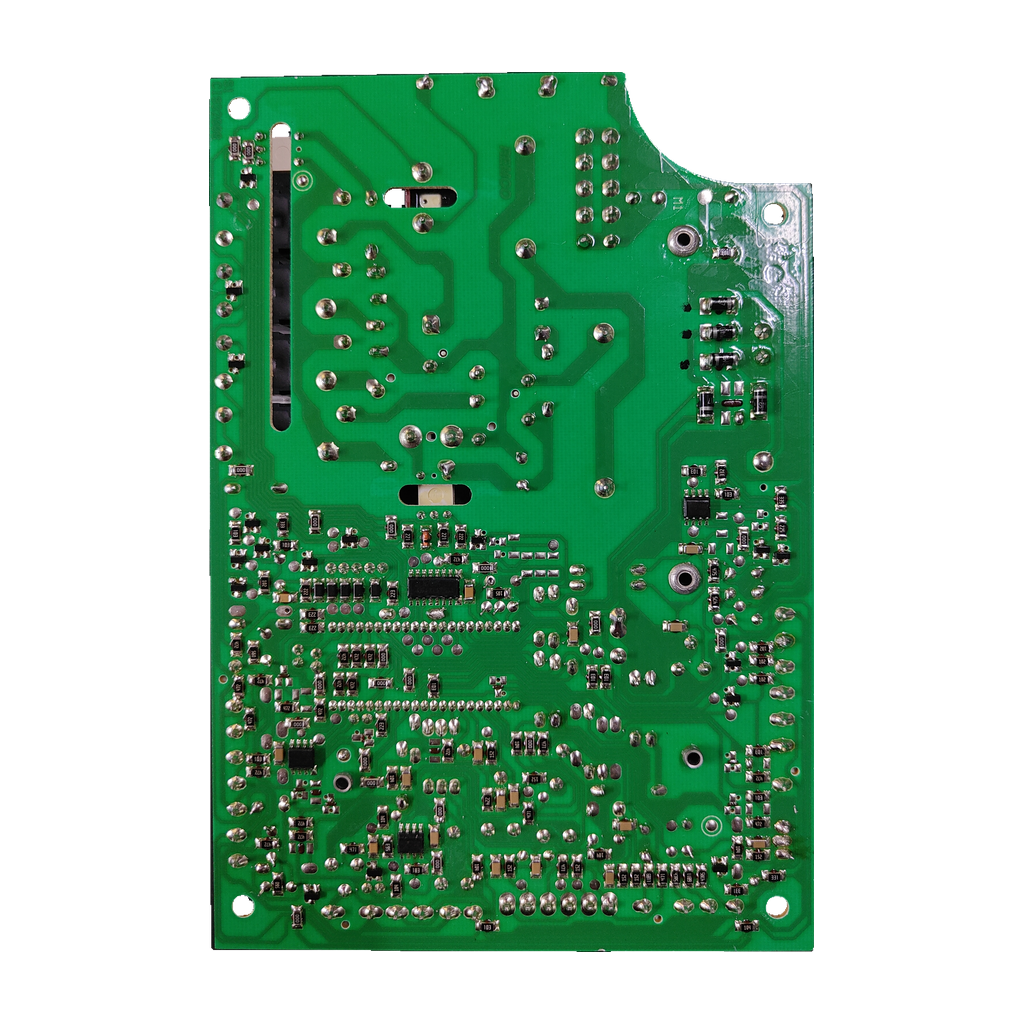

Placa electrónica E.G.O. CONTROL 206 · N03G009M8 / 7709405000 para CE-26 E/1M: vista 2

Placa electrónica E.G.O. CONTROL 206 · N03G009M8 / 7709405000 para CE-26 E/1M: vista 3

E.G.O.Fotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

E.G.O.Referencia verificada

Placa electrónica E.G.O. CONTROL 206 · N03G009M8 / 7709405000 para CE-26 E/1M

Referencia FagorN03G009M8

La placa electrónica E.G.O. CONTROL 206 (N03G009M8 · 7709405000) es la placa de control de 230 V que nuestro taller ha confirmado para la caldera CE-26 E/1M. Varias tiendas la dan también para las Fagor FE27E, FEB24E1B, CE30E1N y FA23EB. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

E.G.O. CONTROL 206
N03G009M8 · 7709405000
230 V · 50 Hz
Confirmada: CE-26 E/1M

Todos los códigos de esta unidad3

Referencia Fagor: N03G009M8
Modelo: CONTROL 206
SKU Ecoklima: PLC304

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa de control de la caldera: según una tienda de recambios, gestiona el encendido, la modulación, las seguridades y la comunicación. Se sospecha de ella cuando la caldera no enciende o no responde, se reinicia sola o muestra códigos de error erráticos.

Compruébalo en tu placa

Busca en tu placa la designación «E.G.O. A.C. CONTROL 206 HW:08 SW:01 RC» y el código N03G009M8 (también escrito N03 G009 M8 o N03-G009-M8).
Compara los demás marcados: 7709405000, CONTROL 100A y 5EAD9D 44/00.
Comprueba en la placa de características que tu caldera es una CE-26 E/1M, la que ha confirmado nuestro taller. Las Fagor FE27E, FEB24E1B, CE30E1N y FA23EB salen en tiendas, no en un despiece oficial.
Compara el número y la posición de los relés y de los conectores: una tienda avisa de que bajo una misma referencia se han fabricado versiones distintas.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera.

Códigos de esta pieza

N03G009M8	Código marcado (también N03 G009 M8 o N03-G009-M8); referencia Fagor de la placa según 6 tiendas
7709405000	Código marcado; ninguna fuente externa lo explica
CONTROL 206	Designación E.G.O. marcada: «E.G.O. A.C. CONTROL 206 HW:08 SW:01 RC»
CONTROL 100A · 5EAD9D 44/00	Códigos marcados; ninguna fuente externa los explica
44817 S08/19	Etiqueta del transformador montado
288.34.0016	Código de tienda (RML) de Remle para la placa N03G009M8
MCB2200	Código Morco de la placa N03G009M8 (tienda británica)

Calderas en las que va

5 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

CE-26 E/1MConfirmada por nuestro taller
Fagor FE27E3 tiendas: Remle, Sercatec y Climatización Ibérica
Fagor FEB24E1B3 tiendas: Remle, Sercatec y Climatización Ibérica
Fagor CE30E1N3 tiendas: Remle, Sercatec y Climatización Ibérica
Fagor FA23EB4 tiendas: Remle, Sercatec, Climatización Ibérica y Pièces Express

Por confirmarPor confirmar

Fagor CE 24 E-1 B, CA 24 E B/N, CE 30 E-1 B, FA 23 E N2 tiendas: Sercatec y Climatización Ibérica
Fagor FE 18 E-1 B/N, FE 24 E-1 B/N, FE 24 EC-1 B/N, FE 24 EH-1 N2 tiendas: Sercatec y Climatización Ibérica
Fagor FE 27 E-1 B/N, FE 27 ECN-1 N, FE 30 E-1 B/N, FEB 27 E UK-1 N2 tiendas: Sercatec y Climatización Ibérica
Fagor CE 24 E N2 tiendas: Arbo y Climatización Ibérica
Morco Fagor FEB24E Combi LPG1 tienda: Direct Heating Spares (la lista como MCB2200)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Identificación y códigos del repuesto

Designación marcada: E.G.O. A.C. CONTROL 206 HW:08 SW:01 RC
Código marcado: 7709405000; N03G009M8

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Marcado de alimentacion del circuito: AC 230V 50Hz
Etiqueta del transformador montado: 44817 S08/19; 230V 50/60Hz; 14V 16VA; 1.0A

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Subcomponente transformador: primario 230 V 50/60 Hz; secundario 12 V
Subcomponente transformador/relé leído: 230 V 50/60 Hz; 14 V; 15 VA máx.; 10 A
PCB: 94V-0
Aplicación indicada en inventario: CE-26 E/1M

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no enciende o no responde a las órdenes de la vivienda.

Lo relaciona con esta placa una tienda de recambios (Climatización Ibérica).

Códigos de error erráticos en la pantalla sin un motivo real.

Citado por la misma tienda.

Reinicios constantes del equipo a mitad de su funcionamiento.

Citado por la misma tienda.

Relés pegados, pistas quemadas u oxidación visible en el circuito impreso.

Citada por la misma tienda.

Antes de cambiar la placa

Lo que revisa el técnico

Transformador montado

Esta unidad lleva un transformador con etiqueta 44817 S08/19: 230 V 50/60 Hz, 14 V, 16 VA, 1,0 A.

Monta con un técnico

Trabaja a 230 V y gobierna una caldera de gas: debe montarla un instalador cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico esta placa?

Lleva marcada la designación E.G.O. A.C. CONTROL 206 HW:08 SW:01 RC y los códigos 7709405000 y N03G009M8; también CONTROL 100A y 5EAD9D 44/00. Según una tienda, el N03G009M8 suele ir serigrafiado en el circuito o en una pegatina del lateral. Compáralos con los de tu placa original.

¿Sirve para mi caldera CE-26 E/1M?

Sí. Nuestro taller ha confirmado esta placa para la CE-26 E/1M. Comprueba marca y modelo completos en la placa de características de tu caldera.

¿Sirve para otras calderas, como la Fagor FE27E, FEB24E1B o CE30E1N?

Remle, Sercatec y Climatización Ibérica dan el N03G009M8 para las Fagor FE27E, FEB24E1B y CE30E1N, y esas tres tiendas más Pièces Express para la FA23EB. Son datos de tiendas: no hemos hallado un despiece oficial. Sercatec y Climatización Ibérica añaden modelos de la serie «-1». Si tu caldera es otra, escríbenos desde Contacto con una foto de la etiqueta de tu placa.

¿La placa es de E.G.O. o de Fagor?

La nuestra lleva la marca E.G.O. (designación CONTROL 206). Remle, Sercatec y Pièces Express ofrecen el N03G009M8 como referencia Fagor, y Direct Heating Spares lo lista como Morco MCB2200 para la Morco Fagor FEB24E Combi LPG. E.G.O. es la marca marcada en la placa; Fagor, la marca con la que las tiendas ofrecen ese código.

¿Qué significan N03G009M8, 7709405000 y 288.34.0016?

N03G009M8 es la referencia Fagor con la que las tiendas ofrecen esta placa. 288.34.0016 es el código de tienda (RML) de Remle para la misma placa. 7709405000, CONTROL 206 y CONTROL 100A / 5EAD9D 44/00 son marcados de la placa: ninguna fuente externa explica qué designan.

¿Qué síntomas apuntan a esta placa?

Climatización Ibérica la relaciona con una caldera que no enciende o no responde, códigos de error erráticos sin motivo real, reinicios constantes y relés pegados, pistas quemadas u oxidación en el circuito. Sercatec añade que una subida de tensión puede averiarla.

¿Puedo montarla yo o debe hacerlo un técnico?

Debe montarla un técnico cualificado: la placa trabaja a 230 V y gobierna una caldera de gas. Direct Heating Spares recomienda también que cualquier recambio lo monte un técnico certificado. Desconecta la caldera de la red antes de tocar nada.

Cómo hemos verificado esta ficha

E.G.O. CONTROL 206

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

N03G009M8 como placa de control Fagor lo confirman 6 tiendas, sin despiece oficial. Direct Heating Spares lo lista además con el código Morco MCB2200, con el N03G009M8 en el título. E.G.O. y CONTROL 206 son los marcados de la unidad. La CE-26 E/1M está confirmada por nuestro taller.

Fuentes consultadas

Remle: ficha de la placa Fagor N03G009M8 (ref. 288.34.0016)N03G009M8 para FE27E, FEB24E1B, CE30E1N y FA23EB
Sercatec: ficha de la tarjeta Fagor N03G009M8Referencia Fagor N03G009M8 y modelos de caldera
Climatización Ibérica: placa Fagor FE-24E/1 N N03G009M8, reacondicionadaCalderas, función de la placa y síntomas
Pièces Express: módulo Fagor FA23EB, referencia fabricante N03G009M8N03G009M8 como referencia del fabricante Fagor
Arbo (Suner): tarjeta electrónica CE 24E N / FE 24 E N Fagor N03G009M8N03G009M8 para CE 24 E N, FE 24 E N y CE-24E B
Repuestos Calefacción: tarjeta de control Fagor N03G009M8N03G009M8 como tarjeta de control Fagor
Direct Heating Spares: Morco MCB2200 (N03G009M8)Código Morco MCB2200 y la FEB24E Combi LPG

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de E.G.O. ni de Fagor; las marcas se citan para indicar compatibilidad.
