Placa electrónica E.G.O. C.S. CONTROL 205 · N03G009M8 para Fagor FA 23 E: Pieza e identificador ampliado
Placa electrónica E.G.O. C.S. CONTROL 205 · N03G009M8 para Fagor FA 23 E: vista 2
Placa electrónica E.G.O. C.S. CONTROL 205 · N03G009M8 para Fagor FA 23 E: vista 3
E.G.O. C.S.Fotos de esta unidad
1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

E.G.O.Referencia verificada

Placa electrónica E.G.O. C.S. CONTROL 205 · N03G009M8 para Fagor FA 23 E

Referencia FagorN03G009M8

La N03G009M8 es la placa electrónica de control de calderas murales Fagor; esta unidad lleva marcado E.G.O. CONTROL 205 y nuestro taller la ha confirmado para la Fagor FA 23 E. Varias tiendas la dan también para FE 27 E, FEB 24 E-1 B y CE 30 E-1 N. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Ref. Fagor N03G009M8
  • Fagor FA 23 E confirmada
  • 230 V~ · 50 Hz
  • Trafo 14 V · 12 VA
Todos los códigos de esta unidad4
Referencia Fagor
N03G009M8
Código del circuito
9405. E
Modelo
CONTROL 205
SKU Ecoklima
PLC311

N03G009M8 es la referencia Fagor; esta placa lleva marcado E.G.O. CONTROL 205. Ninguna tienda cita CONTROL 205, 9405.E ni el transformador E5419266: esos datos salen de la etiqueta de la placa.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de control de la caldera, según las tiendas que la venden. Se sospecha de ella si la caldera no enciende ni responde a los mandos, se reinicia sola o muestra códigos de error sin motivo real.

Compruébalo en tu placa
  1. Busca en tu placa el código N03G009M8 (tras la N va un cero). Según Climatización Ibérica suele ir serigrafiado en el circuito o en una pegatina lateral.

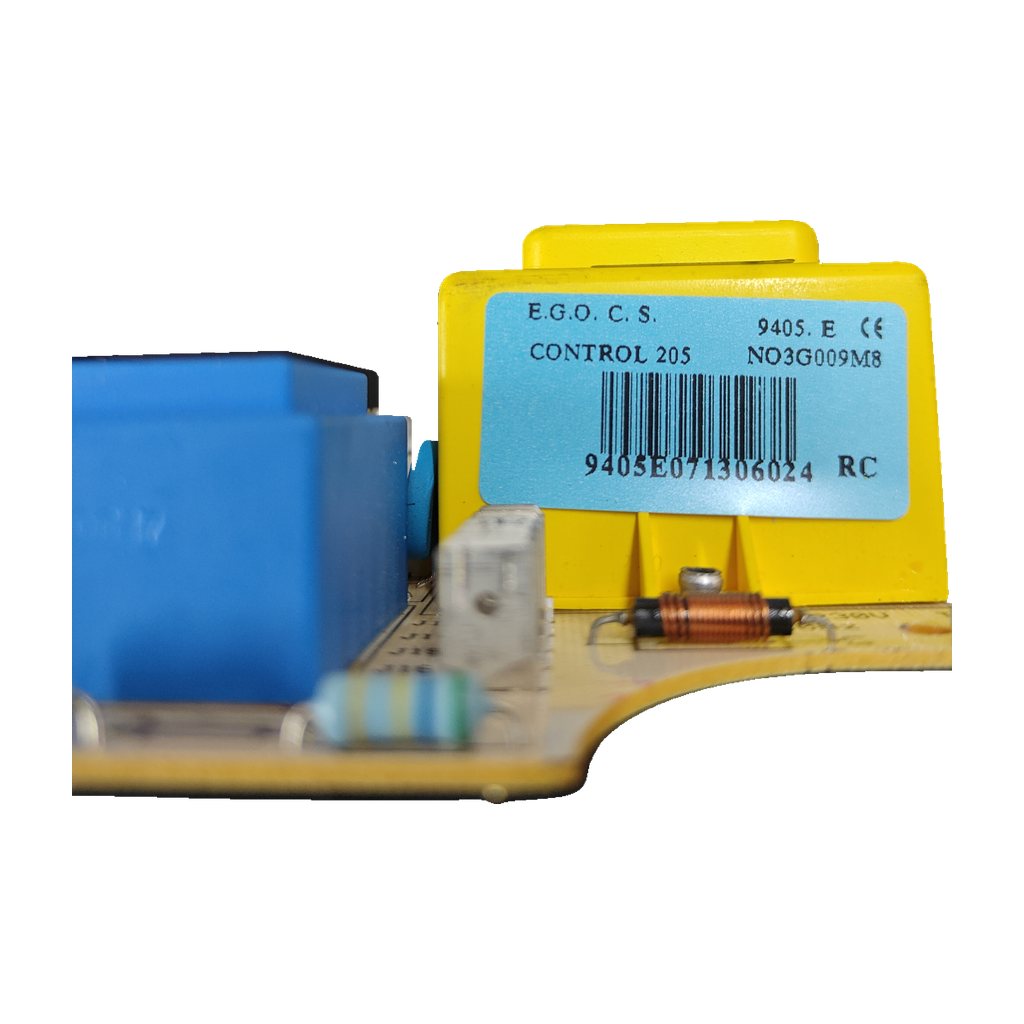

  2. Compara los demás marcados de esta placa: CONTROL205 / 78BC / 1307, 9405.E / RC y el transformador amarillo E5419266 (230 V a 14 V, 12 VA).
  3. Compara el número y la posición de relés y conectores: según una tienda, hay versiones distintas bajo una misma referencia.
  4. No la confundas con los módulos Fagor 288.34.0015 y 288.34.0019, que son de otras calderas.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
N03G009M8Código principal, marcado en la placa; referencia Fagor según 7 tiendas
NO3G009M8Mismo código escrito con letra O en vez de cero
CONTROL205 / 78BC / 1307Marcado de la placa (modelo E.G.O. CONTROL 205)
9405.E / RCCódigo del circuito impreso
9405E071306024Código marcado en la etiqueta de la placa
E5419266Transformador amarillo Diemen de la placa (230 V a 14 V, 12 VA)
288.34.0016Código Remle (RML) de esta placa
FAGN03G009M8Código de catálogo Arbo (Suner: FAN03G009M8)
MCB2200Código Morco que una tienda británica cita con N03G009M8
No la confundas con
  • 288.34.0015Módulo Fagor de las FE25NOX1N y FE25NOX1B · Otro código de módulo, de otras calderas
  • 288.34.0019Módulo Fagor de FE26TC1N, FEB24ED3 y otras · Otro código de módulo, de otras calderas

Calderas en las que va

4 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Fagor FA 23 E (Ecomini)Confirmada por nuestro taller · también en Sercatec (FA 23 E B y N), Climatización Ibérica, Repuestos Calefacción y Pièces Express
  • Fagor FE 27 ERemle, Sercatec, Climatización Ibérica y electrotodo.de
  • Fagor FEB 24 E-1 BRemle, Sercatec, Climatización Ibérica y electrotodo.de
  • Fagor CE 30 E-1 NRemle, Sercatec y Climatización Ibérica
Por confirmarPor confirmar
  • Fagor FE 24 E-1, FE 24 EC-1, FE 24 EH-1 N, FE 30 E-1, FE 18 E-1, FE 27 ECN-1 NSercatec y Climatización Ibérica; Arbo: FE 24 E N; e-recambios: 288.34.0016 para FE-24 E-1
  • Fagor CA 24 E, CE 24 E-1 y CE 30 E-1 BSercatec y Climatización Ibérica; Arbo: CE 24 E N; e-recambios: 288.34.0016 para CA24E
  • Fagor FEB 23 E-1 B, FEB 24 E-1 N y FEB 27 E UK-1 NSercatec y Climatización Ibérica; e-recambios: 288.34.0016 para FEB23E
No sirve para
  • Fagor FE25NOX1N y FE25NOX1BLlevan otro módulo: 288.34.0015, según e-recambios (1 origen)
  • Fagor FE26TC1N, FEB24ED3, 1FEE24NOX1B y 1FEB24EDLlevan otro módulo: 288.34.0019, según e-recambios (1 origen)
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Características y marcados técnicos

Marcado de entrada de la PCB
230 V~ / 50 Hz
Marcado termico de PCB sin atribucion operativa confirmada
MAX.OPER.TEMP.130C
Transformador Diemen E5419266, primario
230 V / 50-60 Hz / 80 mA-T
Transformador Diemen E5419266, secundario
14 V / 12 VA

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Transformador amarillo
E5419266; primario 230 V 50/60 Hz; Pr 80 mA/T; 12 VA; salida 14 V
Dato técnico indicado
Marcado CE; código de placa 9405 E
Aplicación indicada en inventario
FA 23 E

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende o no responde a los mandos.

Climatización Ibérica lo relaciona con esta placa. Que un técnico descarte antes otras causas.

Códigos de error erráticos en pantalla, sin motivo real.

Lo cita Climatización Ibérica. Anota el código y consúltalo en el manual de tu caldera.

Reinicios constantes a mitad de funcionamiento.

Síntoma que Climatización Ibérica asocia a esta placa.

Relés pegados, pistas quemadas u oxidación en el circuito.

Señal visible de avería en el circuito impreso, según Climatización Ibérica.

Sercatec indica que una placa puede averiarse por una subida de tensión u otros motivos. Antes de montar otra, conviene que un técnico busque la causa.

Antes de cambiar la placa

Lo que revisa el técnico
Relés y conectores

Compara el número y la posición de relés y conectores de tu placa con los de esta.

Monta con un técnico

La placa trabaja a 230 V~ y va en una caldera de gas: debe montarla un técnico cualificado.

Preguntas frecuentes

6 preguntas

¿Cómo identifico la placa N03G009M8 y qué más debo comparar?

Busca N03G009M8 en la placa, detrás del frontal; Climatización Ibérica indica que suele ir serigrafiado en el circuito o en una pegatina. Esta unidad marca además CONTROL205 / 78BC / 1307, 9405.E / RC y un transformador amarillo E5419266.

¿Sirve para mi Fagor FA 23 E?

Sí. Nuestro taller la ha confirmado para la FA 23 E. Además, cuatro tiendas la relacionan con ella: Sercatec (FA 23 E B y N), Climatización Ibérica (FA23E B y N), Pièces Express (FA23EB) y Repuestos Calefacción (Ecomini FA-23 E).

¿Es una placa Fagor o E.G.O.? ¿Por qué aparece con otros nombres?

La placa marca E.G.O. CONTROL 205, pero siete tiendas la venden con la referencia Fagor N03G009M8. Junto a ese código aparecen 288.34.0016 (Remle), FAGN03G009M8 (Arbo) y MCB2200, de una tienda británica que la presenta como Morco. Ninguna cita CONTROL 205.

¿Sirve también para la Fagor FE 27 E, la FEB 24 E-1 B o la CE 30 E-1 N?

Según Remle, Sercatec y Climatización Ibérica, tres tiendas independientes, sí. Nuestro taller no las ha confirmado. Para FE 24 E-1 y CE 24 E-1 hay dos tiendas (Sercatec y Climatización Ibérica) y Arbo da FE 24 E N y CE 24 E N; para FE 30 E-1, solo las dos primeras. Compara códigos o envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.

¿Qué diferencia hay con los módulos Fagor 288.34.0015 y 288.34.0019?

Una tienda (e-recambios) lista el 288.34.0015 para las FE25NOX1N y FE25NOX1B, y el 288.34.0019 para las FE26TC1N, FEB24ED3, 1FEE24NOX1B y 1FEB24ED. Son módulos de otras calderas Fagor; para esta placa Remle da el 288.34.0016.

¿Quién debe montarla y qué hay que revisar al montarla?

Un técnico cualificado: la placa trabaja a 230 V~ 50 Hz y va en una caldera de gas. Compara antes relés y conectores con los de tu placa: Climatización Ibérica avisa de que hay versiones distintas bajo una misma referencia.

Cómo hemos verificado esta ficha

E.G.O. C.S. CONTROL 205

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

N03G009M8 figura como placa Fagor en 7 tiendas y se une a la FA 23 E en 4; DHS Spares la da como Morco MCB2200. La placa marca E.G.O. (taller); ninguna tienda cita CONTROL 205 ni 9405.E. Sin despiece oficial leído.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de E.G.O. C.S., Fagor ni Morco; las marcas se citan para indicar compatibilidad.
