Placa electrónica E.G.O CONTROL 103 · 9328.C · 77.09328.003 para Fagor FE 24 AE 1N: Pieza e identificador ampliado

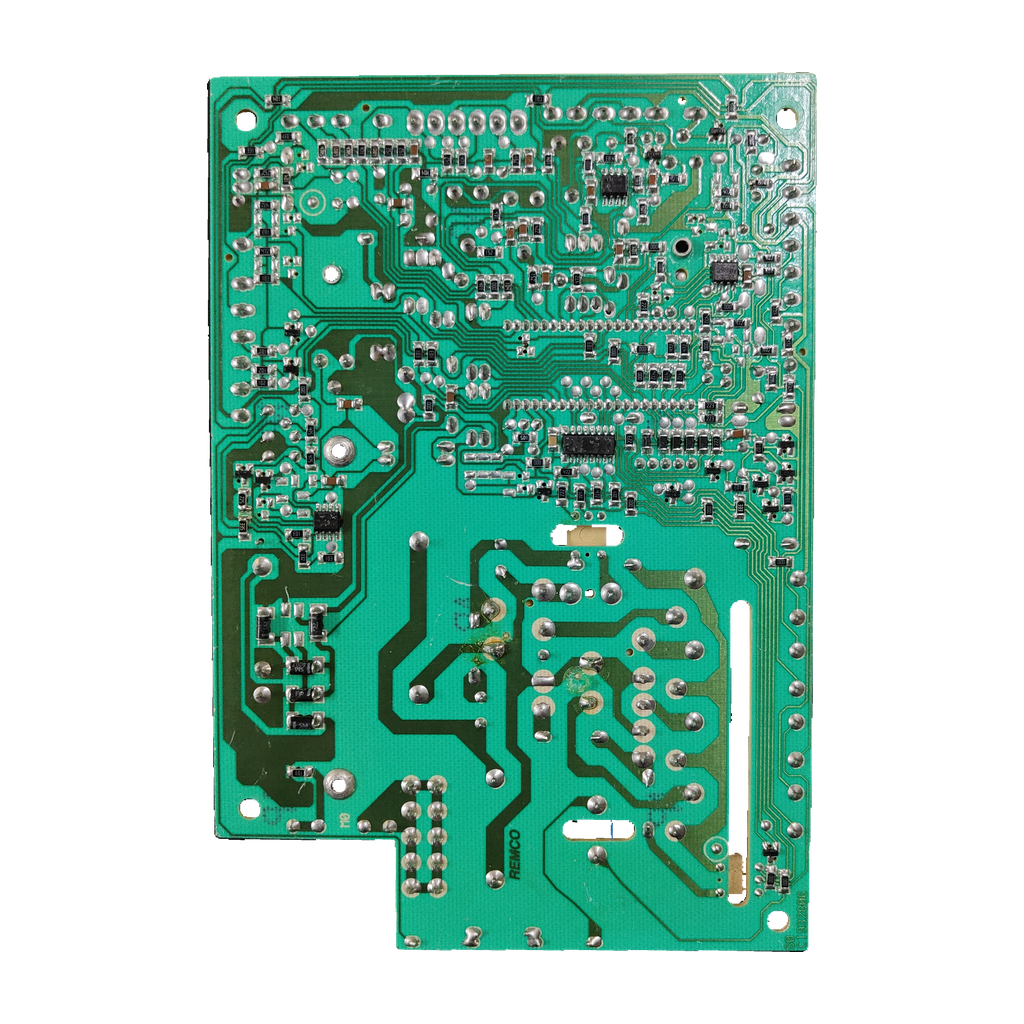

Placa electrónica E.G.O CONTROL 103 · 9328.C · 77.09328.003 para Fagor FE 24 AE 1N: vista 2

E.G.O CONTROL SYSTEMSFotos de esta unidad

1 / 2

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

E.G.O.Compatibilidad confirmada

Placa electrónica E.G.O CONTROL 103 · 9328.C · 77.09328.003 para Fagor FE 24 AE 1N

Código del circuitoSBD138 20/04

La 77.09328.003 (E.G.O CONTROL 103 · 9328.C) es una placa electrónica que nuestro taller ha confirmado para la caldera Fagor FE 24 AE 1N. Lleva el circuito SBD138 20/04. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

77.09328.003
SBD138 20/04
CONTROL 103 · 9328.C
Fagor FE 24 AE 1N

Todos los códigos de esta unidad4

Código del circuito: SBD138 20/04
Código de la etiqueta: 77.09328.003
Modelo: 9328.C / CONTROL 103
SKU Ecoklima: PLC318

Ninguna fuente externa leída une 77.09328.003, CONTROL 103 ni 9328.C con un código Fagor. MU0500229 y N03G009M8 (tiendas) y MU0870700 (manual de la FEB-20E UK) son otras referencias.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Es la placa electrónica de la Fagor FE 24 AE 1N. Esta unidad lleva dos transformadores: uno grande de 12 VA y otro pequeño con secundario de 150 V~.

Compruébalo en tu placa

Busca en el circuito de tu placa el marcado SBD138 20/04 (también SBD13820/04 o SB1318 20/04) y el modelo CONTROL 103.
Compara también 77.09328.003, MU0870200 y REMCO, y los marcados de los transformadores: 1122893A (grande) y 1123535 (pequeño).
No la confundas con la MU0500229, que cuatro tiendas dan para la FE 24 AE-1 N pero ninguna une a 77.09328.003, ni con la N03G009M8 (FE-24E/1 N) ni con la MU0870700 (FEB-20E UK): son otras referencias. Compara los marcados.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la placa y de la placa de características de la caldera.

Códigos de esta pieza

77.09328.003	Identificador de la pieza (se escribe también 7709328003)
SBD138 20/04	Código del circuito (PCB); se lee también SBD13820/04 y SB1318 20/04
CONTROL 103	Modelo marcado en la placa (también CONTROL103); el circuito integrado lleva CONTROL103;SBD13820/04
9328.C	Modelo E.G.O CONTROL SYSTEMS (también 9328C)
MU0870200	Marcado en el circuito; una tienda lo usa para otro producto Fagor («CONDUCTO S.CAL»)
REMCO	Marcado en el circuito
1122893A	Marcado del transformador grande (Avisor)
1123535	Marcado del transformador pequeño (Avisor)
1122854 / 1123555	Lecturas alternativas de los marcados de los transformadores grande y pequeño
PLC318	SKU de esta pieza en nuestro almacén

No la confundas con

MU0500229Placa Fagor que cuatro tiendas dan para la FE 24 AE-1 N y la FE30AE · Otro código; ninguna fuente lo une al 77.09328.003. Compara los marcados.
N03G009M8Placa Fagor de la FE-24E/1 N según una tienda · Otra referencia y otro modelo de caldera (FE-24E/1 N).
MU0870200Producto Fagor «CONDUCTO S.CAL» según una tienda alemana · En nuestra placa es un marcado del circuito; el mismo código en otra pieza no prueba que sean iguales.
MU0870700Placa de la FEB-20E UK ECOPLUS según el manual oficial de esa caldera · Otra caldera y otro código: el marcado de nuestra placa es MU0870200, no MU0870700.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Fagor FE 24 AE 1NConfirmada por nuestro taller

No sirve para

Fagor FE-24E/1 NUna tienda le da otra placa: N03G009M8

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Identificación y códigos del repuesto

Código marcado: CONTROL103;SBD13820/04

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Transformador grande Avisor1122893A: 12VA;primario230V,80mA/T,50/60Hz;secundarios14V/0.85A y28V/1mA;ta40C/B;EN61558;EI54/19
Transformador pequeno Avisor1123535: Primario230V50/60Hz;secundario150V~1mA;ta70C/B

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Marcado PCB alternativo leído: SB1318; 20/04
Transformador grande Avisor 1122854: 12 VA; primario 230 V~ 80 mA/T; 50/60 Hz; ta 40 °C/B; secundario 14 V/0,8 A; EN 61558; E13/19
Transformador pequeño Avisor 1123535: primario 230 V; 50/60 Hz; ta 70 °C/B; secundario 150 V~ 1 mA; CE; E130/8
Transformador grande 1122893A: 12 VA; primario 230 V 80 mA/T; 50/60 Hz; secundarios 14 V/0,85 A y 28 V/1 mA; EN 61558; EI54/19
Transformador pequeño 1123555: primario 230 V; 60 Hz; ≤70 °C; secundario 150 V–1 mA; EI39/10/5
Aplicación indicada en inventario: Fagor FE 24 AE 1N
Marcado PCB: SBD138; 20/04; MU0870200; REMCO

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Compara los marcados

SBD138 20/04, CONTROL 103 y 77.09328.003 deben coincidir con los de tu placa.

Revisa los dos transformadores

Nuestra unidad lleva el grande 1122893A (12 VA) y el pequeño 1123535. Compáralos con los tuyos.

Monta con un técnico

Trabaja a 230 V: debe montarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

En el circuito están marcados SBD138 20/04 (leído también SBD13820/04 y SB1318 20/04), CONTROL 103, MU0870200 y REMCO. El modelo de la pieza es 9328.C / CONTROL 103 y su identificador, 77.09328.003 (también 7709328003). Compara además los marcados de los transformadores: 1122893A el grande y 1123535 el pequeño.

¿Sirve para mi Fagor FE 24 AE 1N?

Sí. Nuestro taller ha confirmado esta placa para la Fagor FE 24 AE 1N. Ninguna página externa que hayamos leído, ni en las partes leídas de los manuales de la FE-24AE, cita 77.09328.003, CONTROL 103 ni 9328.C junto a esa caldera, y no hemos hallado su despiece oficial: la confirmación es la de nuestro taller. Comprueba el modelo completo en la placa de características de tu caldera.

¿Es lo mismo que la placa Fagor MU0500229 que dan algunas tiendas para la FE 24 AE-1 N?

No podemos darlas por equivalentes. Satcrm, Sercatec y Fersay ofrecen la MU0500229 para la FE 24 AE-1 N (934010525) y Gremisat para la FE24AE/1N, pero ninguna fuente que hayamos leído la une al 77.09328.003. Si la tuya lleva MU0500229, envíanos desde Contacto una foto de los marcados o llámanos al 919 931 595 y los comparamos.

¿Sirve para la Fagor FE-24E/1 N o para otras FE 24 E?

No está confirmada: nuestro taller la ha confirmado para la FE 24 AE 1N. Una tienda da para la FE-24E/1 N otra placa, la N03G009M8, que es otra referencia. Compara los marcados o envíanos una foto de la placa de tu caldera desde Contacto.

¿Qué significan SBD138 20/04, CONTROL 103, 9328.C y MU0870200?

Son marcados de nuestro ejemplar, confirmados por el taller: SBD138 20/04 es el código del circuito; CONTROL 103 y 9328.C forman el modelo E.G.O CONTROL SYSTEMS y 77.09328.003 es su identificador. MU0870200 es otro marcado del circuito, junto a REMCO. No lo confundas con MU0870700, que el manual oficial de la FEB-20E UK ECOPLUS da para la placa de esa caldera, ni con el «CONDUCTO S.CAL» Fagor que una tienda alemana listó con el código MU0870200, ya sin disponibilidad.

¿Qué transformadores lleva esta placa y con qué datos?

El grande, marcado Avisor 1122893A: 12 VA, primario 230 V 80 mA/T 50/60 Hz, secundarios 14 V/0,85 A y 28 V/1 mA, ta 40 °C/B, EN 61558. El pequeño, Avisor 1123535: primario 230 V 50/60 Hz, secundario 150 V~ 1 mA, ta 70 °C/B. Son marcados de nuestro ejemplar; ninguna fuente externa los contrasta.

¿Quién debe montarla y qué reviso antes?

Un técnico cualificado: trabaja a 230 V. Antes de cambiarla, comprueba que SBD138 20/04, CONTROL 103 y 77.09328.003 coinciden con los de tu placa y que lleva los dos transformadores (1122893A y 1123535).

Cómo hemos verificado esta ficha

E.G.O CONTROL SYSTEMS 9328.C / CONTROL 103

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

Placa, códigos y caldera confirmados por nuestro taller. Ninguna página externa leída, ni en las partes leídas de los manuales de la FE-24AE, cita 77.09328.003, CONTROL 103 ni 9328.C junto a una caldera: nivel de fuentes externas 0.

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de E.G.O CONTROL SYSTEMS ni de Fagor; las marcas se citan para indicar compatibilidad.
