Placa electrónica Fagor MU0870700 · CONTROL 103 1138 para FE 24 EN, CE 20 EN y FE 27 E: Pieza e identificador ampliado

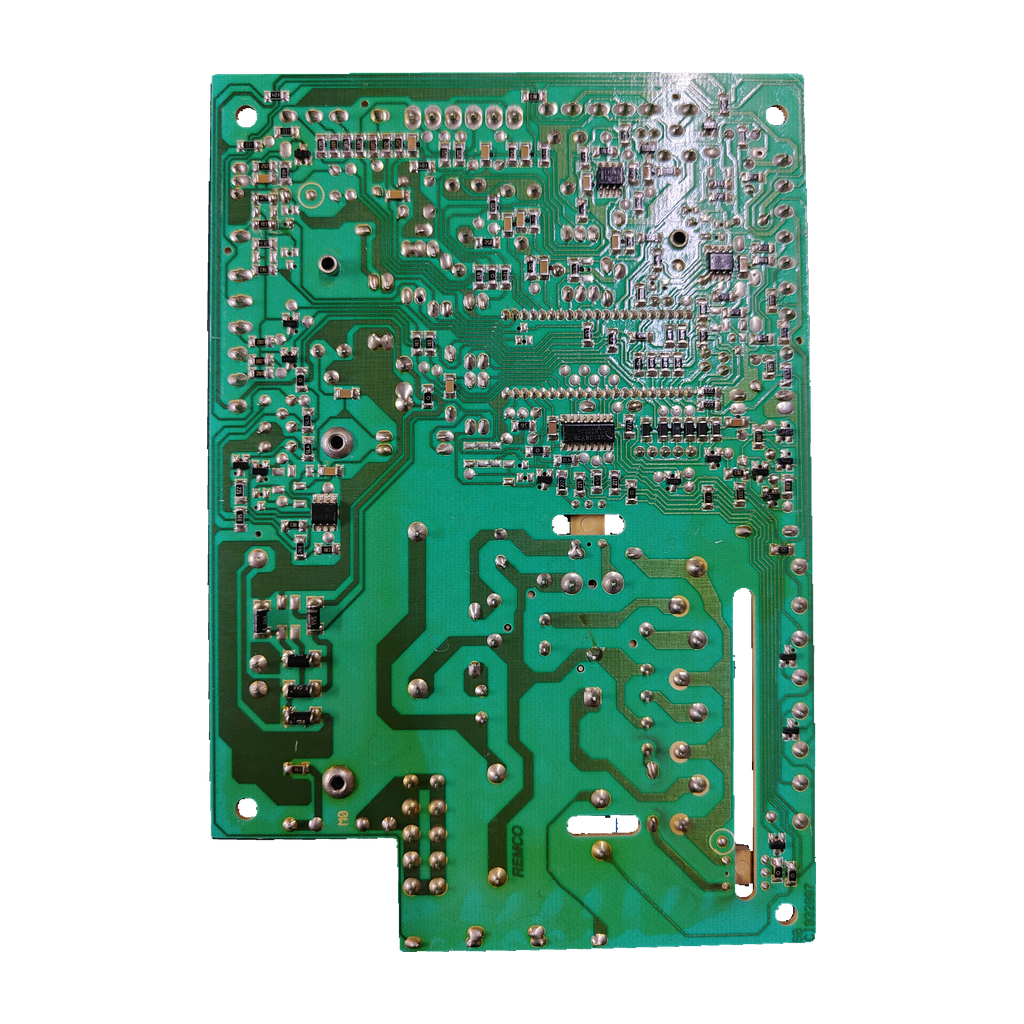

Placa electrónica Fagor MU0870700 · CONTROL 103 1138 para FE 24 EN, CE 20 EN y FE 27 E: vista 2

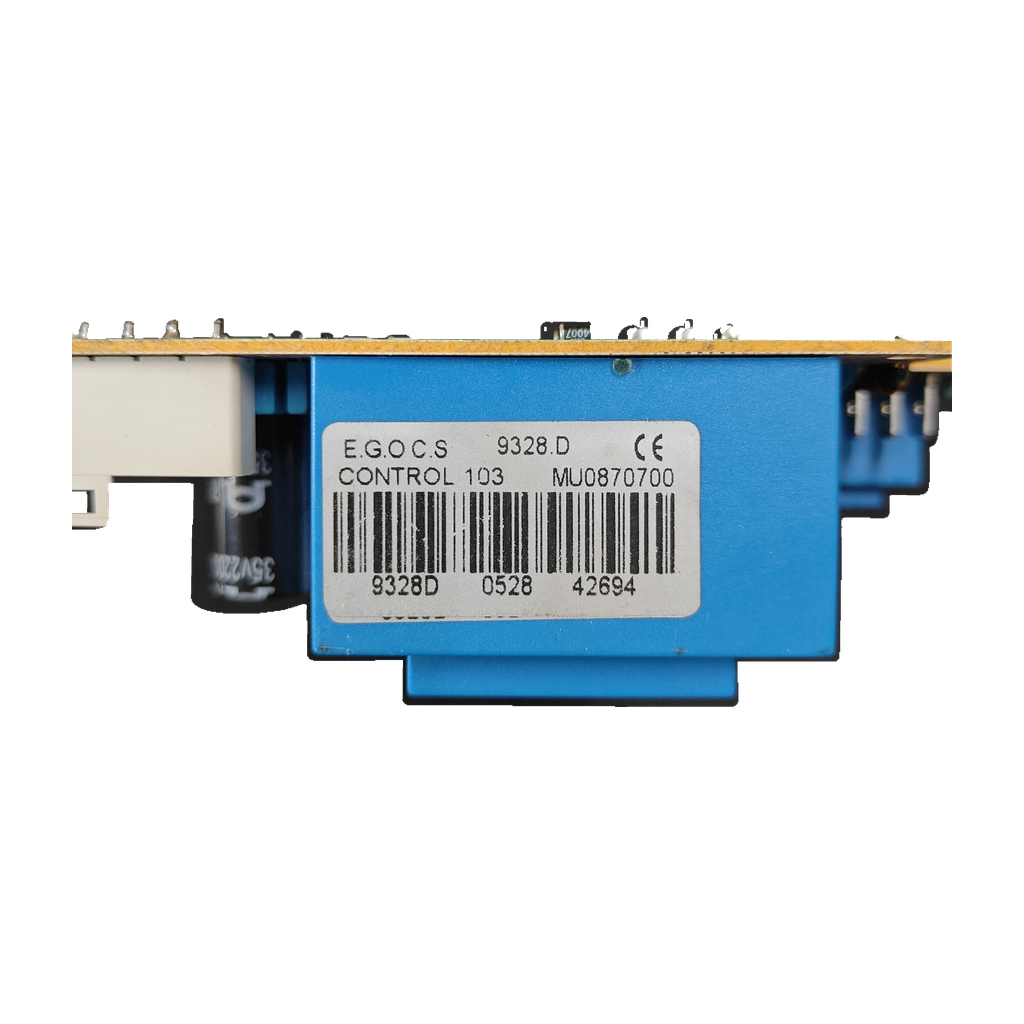

Placa electrónica Fagor MU0870700 · CONTROL 103 1138 para FE 24 EN, CE 20 EN y FE 27 E: vista 3

FAGORFotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

FagorReferencia verificada

Placa electrónica Fagor MU0870700 · CONTROL 103 1138 para FE 24 EN, CE 20 EN y FE 27 E

Referencia FagorMU0870700

La MU0870700 es la placa electrónica de control Fagor (marcado CONTROL 103 1138) de las calderas FE 24 EN, CE 20 EN y FE 27 E, confirmadas por nuestro taller, y, según tres tiendas, de la FE 20 E-2 N, FEE 20-2 N y FEB 20 EF-1 N. El manual de la FEB-20E UK ECOPLUS también la nombra (por confirmar). Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código Fagor MU0870700
Marcado CONTROL 103 1138
Sustituye a la MU0868700
Cambia la posición de J10

Todos los códigos de esta unidad3

Referencia Fagor: MU0870700
Modelo: CONTROL 103 1138
SKU Ecoklima: PLC315

95X8687 y FCB1180 siguen por confirmar: un solo origen cada uno.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa de control de calefacción y agua caliente: coordina encendido, detección de llama, modulación y regulación de temperatura. Se sospecha de ella si la caldera no enciende o bloquea con 4 parpadeos; un bloqueo no prueba por sí solo que esté averiada.

Compruébalo en tu placa

Busca MU0870700 en la placa: según el manual de la FEB-20E UK ECOPLUS va en la esquina inferior derecha. Compara también CONTROL 103 1138 y 9328.D.
No la confundas con la MU0868700, la anterior: lleva el código en la parte inferior central. La MU0870700 lleva dos transformadores azules.
Mira el conector J10 del ventilador: está en otra posición que en la MU0868700. Que lo adapte un técnico.
Mira en la placa de características si tu caldera es una FE 24 EN, CE 20 EN, FE 27 E o FEB-20E UK ECOPLUS; si es otra Fagor, compara tu código con MU0870700.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

MU0870700	Referencia Fagor (también MU 0870700)
CONTROL 103 1138	Marcado de control
9328.D	Código marcado en la placa
288.34.0005	Código de Remle para esta placa
95X8687	Equivalente de MU0870700 según Adepem
FCB1180	Código Morco de la placa FEB20; DHS Spares lo titula con MU0870700

No la confundas con

MU0868700Placa anterior de la FEB-20E UK ECOPLUS · La MU0870700 la sustituye, pero cambia la posición de J10: no son idénticas
N03G009M8Otra placa Fagor (Remle 288.34.0016) · Una tienda la da para la FE 24 E N y Remle para la FE27E; nuestro taller confirma la MU0870700 para las dos

Calderas en las que va

7 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

FEB-20E UK ECOPLUSConfirmada por nuestro taller
Fagor FE 24 ENConfirmada por nuestro taller
Fagor FE 20 E-2 NSercatec, Climatización Ibérica y Gremisat
Fagor FEE 20-2 NSercatec, Climatización Ibérica y Gremisat
Fagor FEB 20 EF-1 NSercatec, Climatización Ibérica y Adepem
CE 20 ENConfirmada por nuestro taller
Fagor FE 27 EConfirmada por nuestro taller

Por confirmarPor confirmar

Fagor FEB 20 E UK-1 N (912110682), FEB 20 E-1 N Ecoplus (912010521), FA 20 E2 N, FA 20 E2 H N, CA 20 E GLP, FE 28 E-1 B2 orígenes: Sercatec y Climatización Ibérica; Remle repite sus modelos
Fagor FEB 20 E H-1 N, FEB 20 EF-1 GLP, FA 20 E2 F-1 N y GLP, FA 20 EV2-1 N, CE 20 E-1 GLP, FE 20 E-2 B, FE 20 EF-2 N y GLP, FEE 20-2 B, FEE 28-1 B, FES 28 AE-1 B y N2 orígenes: Sercatec y Climatización Ibérica; RepuestosSat repite su lista
Fagor CE 20 E-1 N1 origen: Sercatec. Climatización Ibérica lista «CE-20E N», sin confirmar el -1
Fagor CE-24E B1 tienda; la misma da la CE24E/1 B para la N03G009M8
Fagor FEB 20 E UK-1 NAT y UK-1 PR, FE 27 EUK-1 N, FE 28 E-1 N, FE 28 EF-1, FEE 28-1 N y GLP1 tienda
Fagor FEB 20 E-1 GLP, FA 20 E2 GLP, CA 20 E N, FA 20 ET-1, FA 20 ET2-1 GLP, FE 20 E AN/DB/IN/Y-2 N1 tienda (Sercatec)
Fagor FA 20 ET2-1 N2 orígenes: Sercatec y Gremisat (título)

No sirve para

Fagor FEB24E1B, CE30E1N y FA23EBRemle las da para otra placa: N03G009M8

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos de fuentes externas

Código MU0870700 en la placa: Esquina inferior derechaManual FEB-20E UK
Temperatura seleccionable: Calefacción 60-85 °C · ACS 35-60 °CManual FEB-20E UK
Control de gas: Modulación continua · llama por ionizaciónManual FEB-20E UK
Medidas y peso: 18 × 14 × 13 cm · 0,71 kgRemle

Aplicación de MU0870700: Fagor FEB-20E UK

Fagor FEB-20E ECOPLUS: UKReferencia, revisión y conexiones de la placa instalada

No se extiende a todos los modelos FEB-20 ni a FE-24 EN.

Parpadeos de bloqueo en FEB-20E UK con MU0870700

4 parpadeos: Fallo de placa
7 parpadeos: Fallo de panel
10 / 12 parpadeos: Sonda de ACS / calefacción

No son códigos F04/F07 ni se trasladan a la placa antigua.

Marcados de esta unidad

Transformador montado Avisor 1128936: 12 VA; primario 230 V~ 80 mA/T; secundario 14 V/0,85 A; EN 61558
Transformador montado Avisor 1123535: primario 230 V; secundario 150 V 1 mA; ta 70 °C; clase B; 50/60 Hz; E130/105T
Transformador montado Avisor 1122893C: 12 VA; primario 230 V~ 80 mA/T; secundario 14 V/0,85 A; 50/60 Hz; ta 40 °C; clase B; EN 61558

Síntomas de que puede fallar

Lo que revisa el técnico

4 parpadeos (fallo de la placa) o 7 (fallo del panel de control).

Así los da el manual de la FEB-20E UK ECOPLUS para la placa MU0870700.

Los parpadeos valen para la placa nueva MU0870700, no para la MU0868700. No son códigos F: el piloto rojo se enciende 5 s al empezar y al acabar cada código.

Antes de cambiar la placa

Lo que revisa el técnico

Monta con un técnico

Trabaja con 230 V y gestiona la válvula de gas.

Preguntas frecuentes

7 preguntas

¿Dónde está el código y qué son MU0870700, CONTROL 103 1138 y 9328.D?

MU0870700 es la referencia Fagor; según el manual de la FEB-20E UK ECOPLUS va en la esquina inferior derecha de la placa. CONTROL 103 1138 y 9328.D son otros códigos marcados en la placa (datos de nuestro taller). Compáralos todos: una tienda avisa de versiones distintas bajo una misma referencia.

¿Sirve para mi Fagor FEB-20E UK ECOPLUS?

Según el manual de la caldera, su placa es la MU0870700, y repuestoscalefaccion.com la lista para la ECOPLUS FEB-20E. Falta confirmarlo: compara tu código o llámanos al 919 931 595. Sercatec y Climatización Ibérica la dan para la FEB 20 E UK-1 N (912110682).

¿Sirve para mi Fagor FE 24 EN, CE 20 EN o FE 27 E?

Sí: nuestro taller la ha confirmado para las FE 24 EN, CE 20 EN y FE 27 E. Una tienda da para la FE 24 E N otra placa, la N03G009M8, y Remle también para la FE27E; compara tu código con MU0870700 o llámanos al 919 931 595.

¿Qué diferencia hay entre la MU0870700 y la MU0868700?

La MU0870700 sustituye a la MU0868700 en la FEB-20E UK ECOPLUS. El manual dice sustitución directa, pero cambia la posición del conector J10 y hay que pasar hacia abajo el cable del ventilador. No son idénticas: que la adapte un técnico.

¿Sirve también para otras Fagor, como la FA 20 E2 N o la FE 28 E-1 B?

No está confirmado. Sercatec y Climatización Ibérica la dan para la FA 20 E2 N, la FE 28 E-1 B y otras Fagor; Remle repite las dos y RepuestosSat solo la FE 28 E-1 B. Compara tu referencia con MU0870700, envíanos desde Contacto una foto de la etiqueta y de la caldera, o llama al 919 931 595.

¿Qué indican los parpadeos de bloqueo de la FEB-20E UK con esta placa?

Según el manual para la placa MU0870700: 4 parpadeos, fallo de la placa; 7, del panel de control; 9, válvula de gas; 10, termistor de ACS; 12, termistor de calefacción.

¿Qué son 288.34.0005, 95X8687 y FCB1180?

Cada código lo da un solo origen: Remle, 288.34.0005; Adepem, 95X8687 como equivalente; DHS Spares, FCB1180 (Morco) titulado con MU0870700.

Cómo hemos verificado esta ficha

FAGOR CONTROL 103 1138

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

Identidad: manual oficial y tiendas independientes. FE 24 EN, CE 20 EN y FE 27 E: nuestro taller. FE 20 E-2 N, FEE 20-2 N y FEB 20 EF-1 N: 3 tiendas. FEB-20E UK ECOPLUS y otras Fagor: 1 o 2 orígenes según modelo, todas por confirmar.

Fuentes consultadas

Manual FEB-20E UK ECOPLUS, Morco (PDF)MU0870700, sustitución de MU0868700, J10, parpadeos
Remle: placa Fagor MU0870700 · 288.34.0005Tabla de 7 modelos
Sercatec: tarjeta Fagor MU087070042 modelos Fagor
Climatización Ibérica: placa MU087070027 modelos y montaje
repuestoscalefaccion.com: lista ECOPLUS FEB-20ELista la MU0870700
Gremisat: placa Fagor MU0870700Modelos Fagor en el título
Adepem: módulo MU0870700 · 95X8687Equivalencia 95X8687 y tabla con FEB-20EF1N
DHS Spares: placa Morco FCB1180Código Morco FCB1180

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Fagor ni de Morco; las marcas se citan para indicar compatibilidad.
