Placa electrónica Fagor CONTROL205 · N03G009M8 para FE27E, FEB24E/1 B y CE30E/1 N: Pieza e identificador ampliado
Placa electrónica Fagor CONTROL205 · N03G009M8 para FE27E, FEB24E/1 B y CE30E/1 N: vista 2
Placa electrónica Fagor CONTROL205 · N03G009M8 para FE27E, FEB24E/1 B y CE30E/1 N: vista 3
FagorFotos de esta unidad
1 / 3

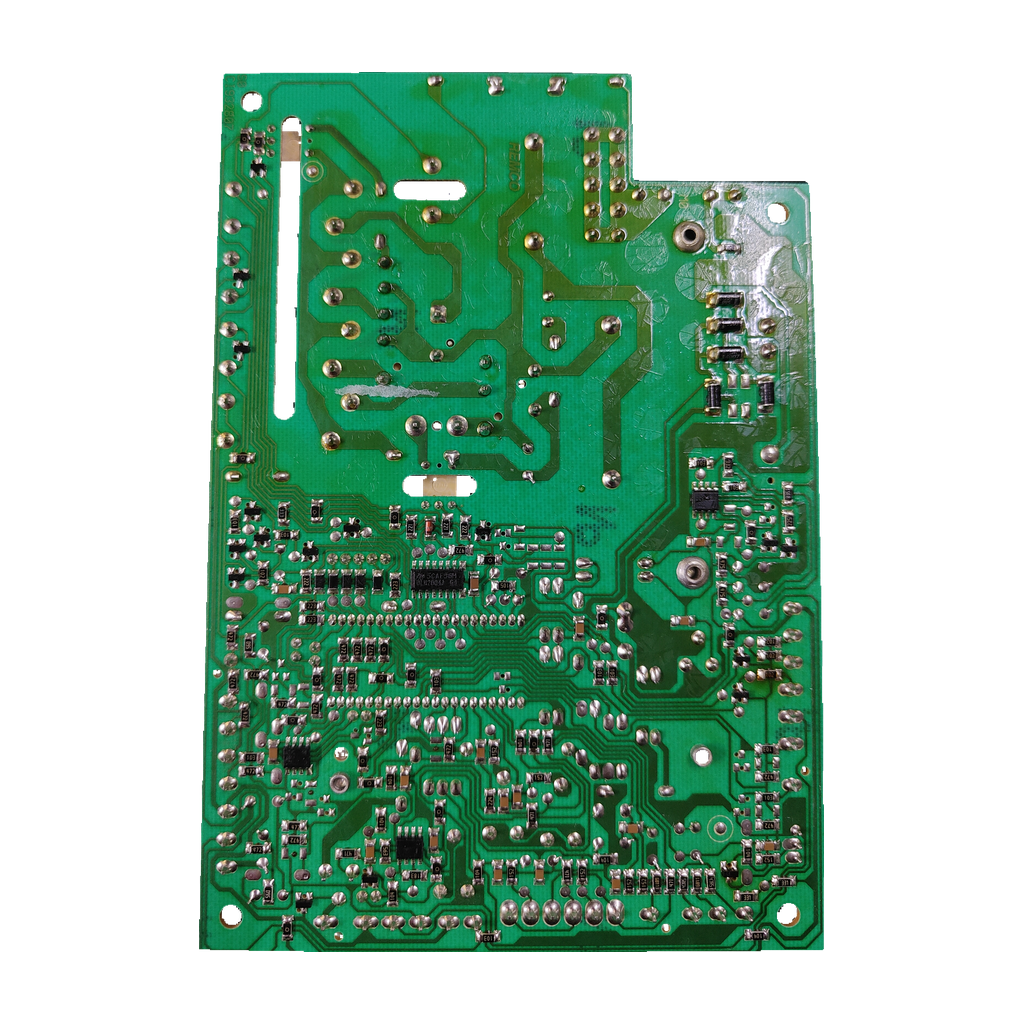

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

FagorReferencia verificada

Placa electrónica Fagor CONTROL205 · N03G009M8 para FE27E, FEB24E/1 B y CE30E/1 N

Referencia FagorN03G009M8

La N03G009M8 es la placa electrónica de control Fagor (marcada CONTROL205) de las calderas FE, FEB, FA y CE: nuestro taller la ha confirmado para 18 modelos, como FE27E, FEB24E/1 B y CE30E/1 N. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Fagor N03G009M8
  • CONTROL205 / CONTROL 205
  • 230 V~ · 50 Hz
  • Trafo 14 V · 12 VA
Todos los códigos de esta unidad3
Referencia Fagor
N03G009M8
Modelo
CONTROL205
SKU Ecoklima
PLC307

Ninguna fuente cita 76BC, 78BC ni 9405.D (salen de la etiqueta). Una tienda avisa de versiones distintas bajo una misma referencia.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Placa de control de la caldera de gas Fagor: según Electrotodo controla el encendido, la regulación de la temperatura y las seguridades. Se sospecha de ella si la caldera no enciende, se reinicia sola o da errores sin motivo.

Compruébalo en tu placa
  1. Busca N03G009M8 en la pegatina o la serigrafía (tras la N va un cero) y el nombre CONTROL205. El manual Morco también lo sitúa en el transformador grande.
  2. Compara el resto del marcado (76BC, 78BC o 9405.D) y el transformador Avisor 1122893C.
  3. Compara relés y conectores: según una tienda hay versiones distintas bajo una misma referencia.
  4. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envíanos una foto de la etiqueta desde Contacto.
Códigos de esta pieza
N03G009M8Código Fagor de la placa (se lee también NO3G009M8). Lo cita el manual Morco
CONTROL205Nombre del circuito marcado (también CONTROL 205). El manual Morco lo une a N03G009M8

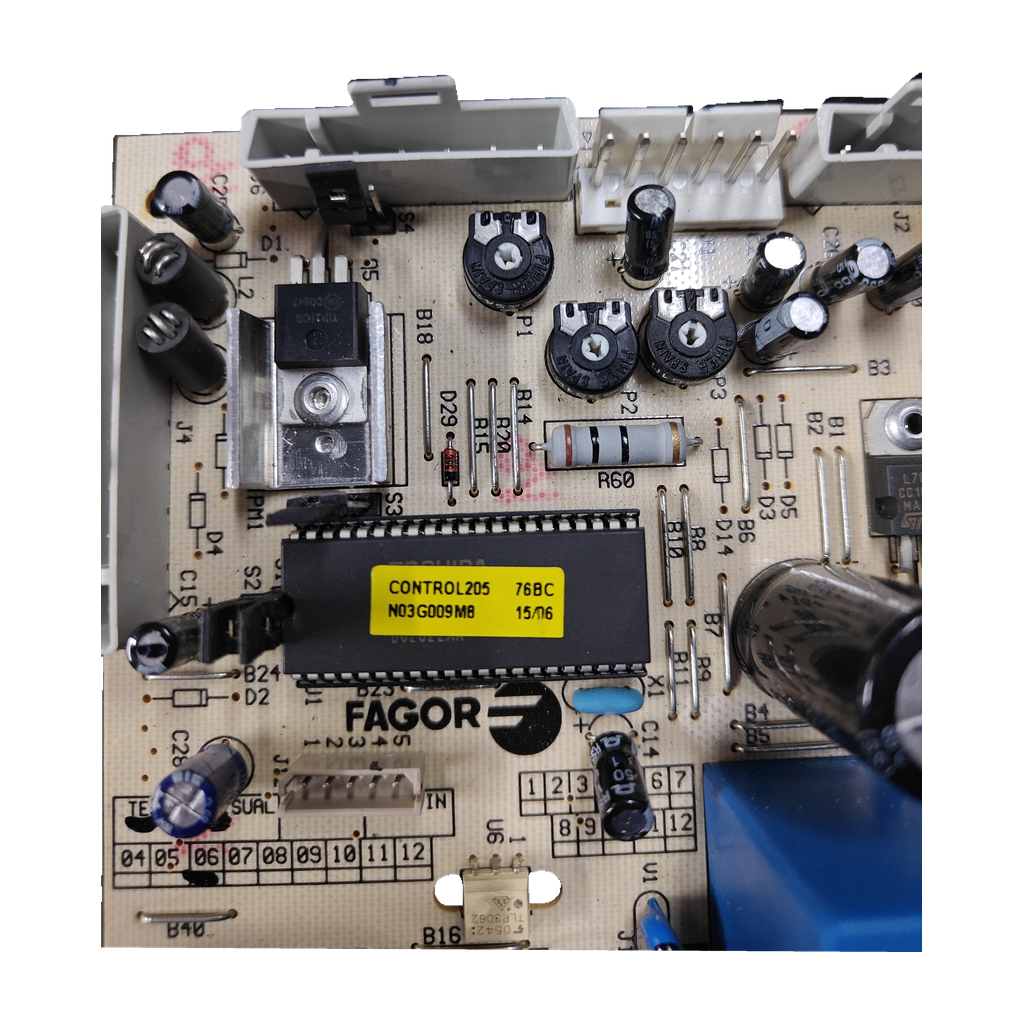

CONTROL205 / 76BC / 15/06Marcado de la primera unidad; la segunda: CONTROL205 / 9405.D / RC; CONTROL205 / 78BC / 0507; 9405D070515611
288.34.0016Referencia de Remle y Recambios Resan (Resan cita también 288.34.0007)
FAGN03G009M8Código de Arbo (Suner: FAN03G009M8)
MCB2200Código Morco con N03G009M8 en el nombre (Direct Heating Spares)
1122893CTransformador Avisor de la placa (230 V a 14 V, 12 VA)
1123535Transformador pequeño Avisor (230 V a 150 V)
No la confundas con
  • MU0870700Circuito Fagor («CIRCUITO ELECTRONICO») · La tarifa de recambios la lista aparte de la N03G009M8
  • N03G014M5Circuito Fagor («CIRCUITO PORTAMANDO», tarifa de recambios) · No es la placa de control

Calderas en las que va

18 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • FE-24E/1 NConfirmada por nuestro taller · también en Climatización Ibérica
  • CE30E/1 NConfirmada por nuestro taller · también en Climatización Ibérica, Remle, Electrotodo y Sercatec
  • FA23E BConfirmada por nuestro taller · también en Climatización Ibérica y Remle
  • FEB24E/1 BConfirmada por nuestro taller · también en Climatización Ibérica, Remle, Electrotodo y Sercatec
  • FE27EConfirmada por nuestro taller · también en Climatización Ibérica, Remle, Electrotodo y Sercatec
  • FA23E NConfirmada por nuestro taller · también en Climatización Ibérica
  • FE18E/1 BConfirmada por nuestro taller · también en Climatización Ibérica
  • FE18E/1 NConfirmada por nuestro taller · también en Climatización Ibérica
  • FE-24E H/1 NConfirmada por nuestro taller · también en Climatización Ibérica
  • FE27E/1 BConfirmada por nuestro taller · también en Climatización Ibérica
  • FE27E/1 NConfirmada por nuestro taller · también en Climatización Ibérica
  • FE27ECN/1 NConfirmada por nuestro taller · también en Climatización Ibérica
  • FE30E/1 BConfirmada por nuestro taller · también en Climatización Ibérica
  • FE30E/1 NConfirmada por nuestro taller · también en Climatización Ibérica
  • FEB23E/1 BConfirmada por nuestro taller · también en Climatización Ibérica
  • FEB23E/1 NConfirmada por nuestro taller · también en Climatización Ibérica
  • FEB24E/1 NConfirmada por nuestro taller · también en Climatización Ibérica
  • FE 24 ENConfirmada por nuestro taller · también en Arbo (FE 24 E N)
Por confirmarPor confirmar
  • CA24E B y N, CE24E/1 B, CE30 E/1 B, FE24E/1 B, FE24EC/1 B y N, FEB27EUK1N1 origen con compatibilidad escrita: Climatización Ibérica, Recalderas y RepuestosSat. Sercatec y Fersay las listan con códigos 912…, sin relación explícita
  • CE24E/1 NRepuestosSat la escribe así; Climatización Ibérica y Recalderas: CE-24E N (los tres, 1 origen). Sercatec y Fersay: código 912011806
  • Morco FEB-24E UK1 fuente: el manual de servicio Morco identifica su placa por N03G009M8. Variante no confirmada
  • Morco FAGOR FEB24E COMBI LPG1 fuente: Direct Heating Spares la da con N03G009M8. No se confirma que sea la variante del manual Morco
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Características y marcados técnicos

Marcado de entrada de la PCB
230 V~ / 50 Hz
Marcado termico de PCB sin atribucion operativa confirmada
MAX.OPER.TEMP.130C
Transformador Avisor 1122893C, primario
230 V / 80 mA-T / 50-60 Hz
Transformador Avisor 1122893C, secundario
14 V / 0.85 A / 12 VA

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Tipo
placa electrónica / circuito de control de caldera
Subcomponente regulador montado
L780... / ST
Aplicación indicada en inventario
FE-24E/1 N · CE30E/1 N · FA23E B · FEB24E/1 B · FE27E · FA23E N · FE18E/1 B · FE18E/1 N · FE-24E H/1 N · FE27E/1 B · FE27E/1 N · FE27ECN/1 N · FE30E/1 B · FE30E/1 N · FEB23E/1 B · FEB23E/1 N · FEB24E/1 N

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende o no responde.

Lo relacionan con esta placa Electrotodo y Climatización Ibérica.

Códigos de error erráticos o reinicios constantes.

Los atribuye a la placa Climatización Ibérica.

Relés pegados, pistas quemadas u oxidación.

Señal visible de placa dañada según Climatización Ibérica.

Son síntomas de fichas de tienda, no de una tabla oficial.

Antes de cambiar la placa

Lo que revisa el técnico
Puente: GLP o gas natural

Manual Morco FEB-24E UK: puenteado con GLP, sin puentear con gas natural.

Monta con un técnico

Trabaja con 230 V y gas.

Preguntas frecuentes

5 preguntas

¿Cómo identifico la placa Fagor N03G009M8?

Busca N03G009M8 en la pegatina o la serigrafía (tras la N va un cero). El manual de servicio Morco FEB-24E lo sitúa en el transformador grande, junto al marcado «control 205» o «control 204». Compara también CONTROL205 y el transformador Avisor 1122893C.

¿Sirve para mi Fagor FE27E, FEB24E/1 B o CE30E/1 N?

Sí. Nuestro taller la ha confirmado para esas tres y otros 15 modelos Fagor (lista en Compatibilidad). Remle, Sercatec, Electrotodo y Climatización Ibérica dan el N03G009M8 para FE27E, FEB24E1B (sin barra) y CE30E1N.

¿Sirve para mi Fagor CA 24 E, CE 24 E o FE 24 EC?

Por confirmar: nuestro taller aún no las ha confirmado. Climatización Ibérica y RepuestosSat (con Recalderas, 1 origen) dan el N03G009M8 para CA24E B y N, CE24E/1 B, FE24E/1 B y FE24EC/1 B y N; RepuestosSat también para CE24E/1 N. Sercatec y Fersay las incluyen en su lista. Para comprobarlo, envíanos una foto de tu placa desde Contacto o llama al 919 931 595.

¿Qué significan N03G009M8, CONTROL205 y los demás marcados?

N03G009M8 es la referencia Fagor de la placa (Sercatec: «Referencia FAGOR»; tarifa Fagor: «CIRCUITO CONTROL»). CONTROL205 es el marcado del chip del software, que el manual Morco une a N03G009M8. 76BC, 78BC y 9405.D varían entre nuestras unidades; ninguna fuente dice qué designan.

¿Qué síntomas apuntan a esta placa y qué revisar al montarla?

Las tiendas citan: la caldera no enciende o no responde, códigos de error erráticos, reinicios y relés pegados o pistas quemadas. Compara relés y conectores. Según el manual Morco FEB-24E, una placa de FEB-20E no funciona en una FEB-24E. Debe montarla un técnico cualificado (230 V y gas).

Cómo hemos verificado esta ficha

Fagor CONTROL205

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

Identidad: manual oficial Morco FEB-24E (N03G009M8, «control 205») más Remle, Sercatec, Electrotodo y Fersay. Climatización Ibérica, Recalderas y RepuestosSat tienen listas casi idénticas: cuentan como 1 origen.
