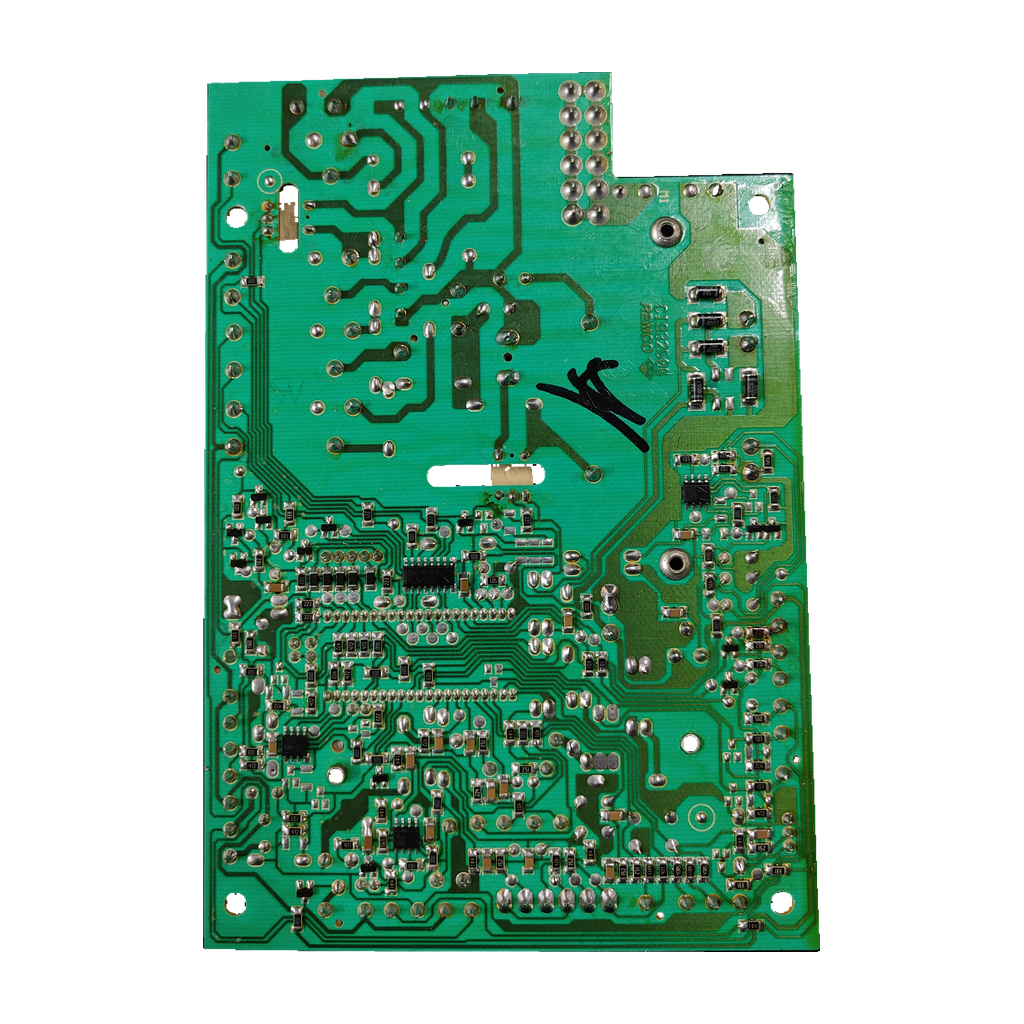

Placa electrónica Fagor MU0868700 para FEB-20 E: vista 2

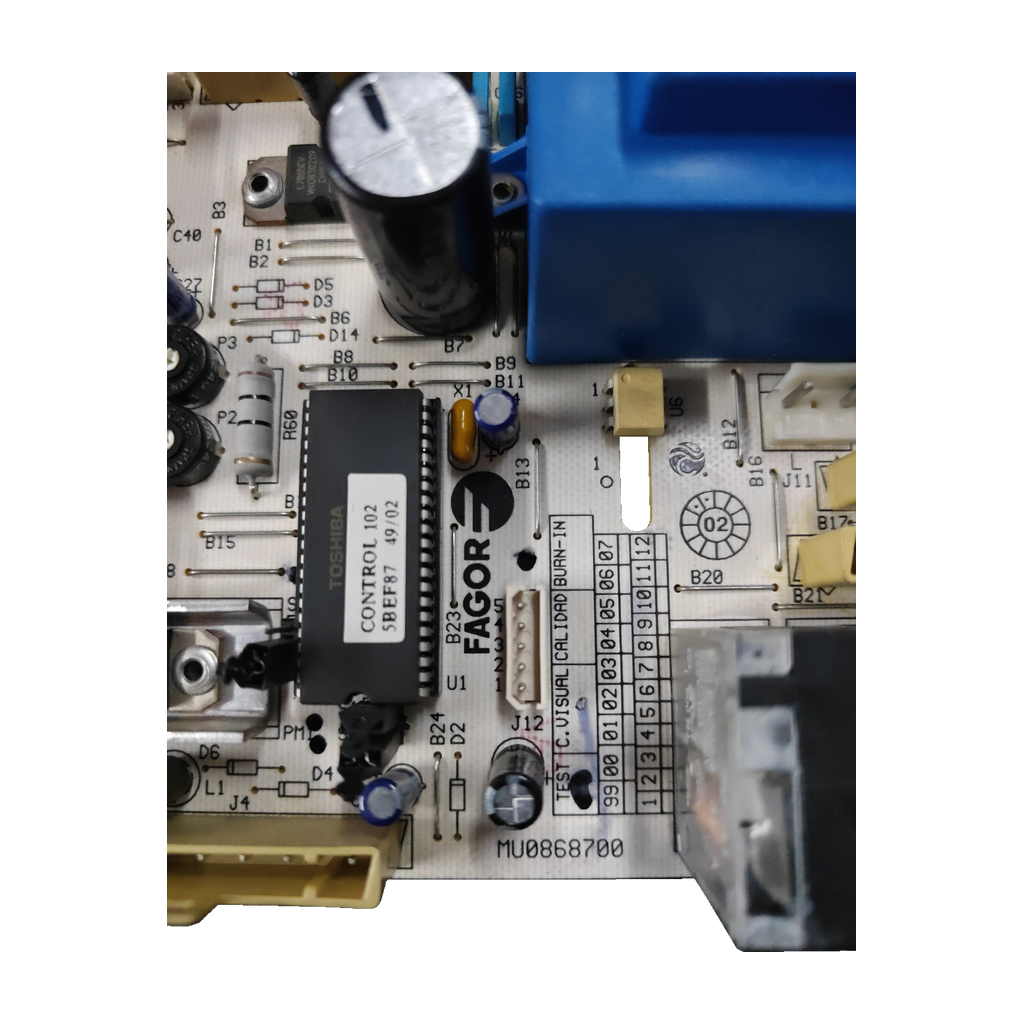

Placa electrónica Fagor MU0868700 para FEB-20 E: vista 3
FagorFotos de esta unidad
1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

FagorReferencia verificada

Placa electrónica Fagor MU0868700 para FEB-20 E

Referencia FagorMU0868700

La MU0868700 es la placa electrónica de control Fagor (marcada CONTROL 102), revisión anterior a la MU0870700. Nuestro taller la confirma para la FEB-20 E; para la FEB-20E UK ECOPLUS, por confirmar (un origen: el manual). Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Revisión previa a MU0870700
  • FEB-20 E (confirmada)
  • FEB-20E UK (por confirmar)
  • CONTROL 102 · SBEF87
Todos los códigos de esta unidad2
Referencia Fagor
MU0868700
SKU Ecoklima
PLC321
  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Coordina encendido, detección de llama, modulación y regulación de temperatura. Se sospecha de ella si la caldera no enciende, se reinicia o se bloquea.

Compruébalo en tu placa
  1. Busca MU0868700 en la parte inferior central de la placa. En esta pieza, el circuito integrado lleva además CONTROL 102 · SBEF87.
  2. Compara con tu placa la referencia y la posición de relés y conectores: bajo una misma referencia se han fabricado versiones distintas.
  3. Distingue revisiones: la MU0870700 (nueva; dos tiendas británicas la titulan FCB1180) lleva la referencia en la esquina inferior derecha y dos transformadores azules; la MU0868700, abajo en el centro.
  4. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te confirmamos disponibilidad.
Códigos de esta pieza
MU0868700Referencia Fagor de la placa (revisión anterior); también MU 0868700 o MU-0868700
MU0870700Referencia en nuestro inventario y código de la bolsa; revisión nueva según el manual
CONTROL 102Marcado de control de la placa
SBEF87Marcado del circuito integrado (junto a CONTROL 102 y 49/02)
1122893ACódigo del transformador interno AVISOR de esta unidad
No la confundas con
  • MU0870700Placa de revisión nueva de la FEB-20E UK · Esta placa está marcada MU0868700. El manual dice que la MU0870700 la sustituye y mueve J10; no acredita la inversa
  • FCB1180Código Morco con el que 2 tiendas británicas titulan la placa MU0870700 · Esta placa lleva MU0868700. Que FCB1180 equivalga a MU0870700 está por confirmar (2 tiendas)

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • FEB-20E UK ECOPLUSConfirmada por nuestro taller
  • Fagor FEB-20 EConfirmada por nuestro taller · también en Climatización Ibérica y Recalderas
Por confirmarPor confirmar
  • Fagor CE-20 · CE-28 · FEB-24E · Super Compact 282 orígenes con MU0868700 (Climatización Ibérica y Recalderas, mismo precio y lista, más Recirepuestos); Gremisat y SAT CRM dan MU0870700 para la familia CE20E
  • Fagor CE-24 · FEB-28E · Super Compact 241 origen con MU0868700 (Climatización Ibérica y Recalderas: mismo precio y lista; titularidad sin comprobar); Gremisat da otra referencia (AS0007548) para la familia CE24E
  • Fagor FEE 20 2B · FA 20E2 N1 origen con MU0868700 (Climatización Ibérica y Recalderas: mismo precio y lista; titularidad sin comprobar); Remle y Electrotodo dan MU0870700 para FA20E2N; Gremisat y SAT CRM, para FEE20 y FEE20/2N
  • Fagor FE-20E/2N1 tienda con MU0868700 (Climatización Ibérica); Gremisat y SAT CRM dan MU0870700 para esta caldera
No sirve para
  • Fagor FE-24 ENNuestro taller indica que esta placa no se extiende a este modelo
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Posición en la placa (manual FEB-20E UK ECOPLUS)

Posición de MU0868700
Parte inferior central de la placaManual de la caldera
Posición de MU0870700 (revisión nueva)
Esquina inferior derecha; lleva dos transformadores azulesManual de la caldera

Aplicación de MU0868700: Fagor FEB-20E UK

Fagor FEB-20E ECOPLUS
UKReferencia, revisión y conexiones de la placa instalada

No se extiende a todos los modelos FEB-20 ni a FE-24 EN.

Marcados de esta unidad

Transformador interno AVISOR
código 1122893A; primario 230 V~; fusible 80 mA T; potencia 12 VA; EN 60742; núcleo EI54/19; ta 40 °C/clase B; 50/60 Hz; secundario 14 V/0,85 A
Etiqueta del circuito integrado
CONTROL 102; SBEF87; 49/02

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende, se reinicia sola o marca errores sin sentido.

Una tienda lo asocia a esta placa; un bloqueo no prueba por sí solo que esté averiada.

Chasquidos extraños, relés pegados, pistas quemadas u oxidación en la placa.

Según la misma tienda, indicios de placa dañada.

Manual de la FEB-20E UK ECOPLUS: 5 parpadeos de 1 s = fallo de la placa; 9 = panel de control; 10 = control de la válvula de gas. Tabla escrita para la MU0870700: no la apliques sin más a la MU0868700.

Antes de cambiar la placa

Lo que revisa el técnico
Monta con un técnico

Caldera a 230 V y gas: que la sustituya un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde se lee el código MU0868700 en la placa?

El manual de la FEB-20E UK ECOPLUS lo sitúa en la parte inferior central de la placa. Una tienda añade que suele ir serigrafiado en el circuito o en una pegatina del lateral.

¿Sirve para mi Fagor FEB-20E o FEB-20E UK ECOPLUS?

Sí para la FEB-20 E: nuestro taller la ha confirmado, y Climatización Ibérica y Recalderas la dan para la FEB-20E. Para la FEB-20E UK ECOPLUS solo lo acredita el manual de la caldera, que cita la MU0868700 como placa anterior (un origen): por confirmar. No se extiende a todos los modelos FEB-20 ni a la FE-24 EN.

¿Qué diferencia hay entre la MU0868700 y la MU0870700?

La MU0868700 es la revisión anterior y la que lleva marcada esta placa; nuestro inventario la registra también como MU0870700 (código de la bolsa). Según el manual de la FEB-20E UK ECOPLUS, la MU0870700 es su sustitución directa, pero hay que pasar el cable del ventilador al terminal J10, que cambia de posición. Dos tiendas (Remle y Electrotodo) asocian la MU0870700 a la FEB-20E y a la FEB-20E UK.

¿Qué significan CONTROL 102, SBEF87 y 1122893A?

CONTROL 102 es el marcado de control; SBEF87 está en la etiqueta del circuito integrado (junto a 49/02); 1122893A es el código del transformador interno AVISOR. Ninguna fuente externa los explica: úsalos solo para comparar con tu placa.

¿Qué es la FCB1180 que aparece en tiendas británicas?

Es el código Morco con el que dos tiendas británicas titulan la placa MU0870700 de la FEB-20E; su equivalencia está por confirmar. BoilerPCB da la FCB1180 para la placa de esa caldera, sin códigos MU, y avisa de que las versiones antigua y nueva no son intercambiables. Compara siempre la referencia antes de elegir.

¿Qué otras calderas llevan la MU0868700?

La dan Climatización Ibérica y Recalderas (mismo precio y lista; cuentan como un origen) para FEB-24E, FEB-28E, CE-20, CE-24, CE-28, Super Compact 24 y 28, y Recirepuestos para CE-20, CE-28, FEB-24E y Super Compact 28. Gremisat y SAT CRM dan la MU0870700 para la familia CE20E, y Gremisat otra referencia (AS0007548) para la CE24E. Son listas de tiendas, sin despiece oficial: compara códigos. Envíanos desde Contacto una foto de la etiqueta de la placa y de la caldera.

¿Cómo sé si la avería es de la placa y quién debe montarla?

Una tienda la cambia cuando el aparato no responde o da errores, pero eso no prueba que sea la placa. En el manual, 5 parpadeos de 1 s indican fallo de placa; su tabla es de la MU0870700. Con 230 V y gas, que diagnostique y monte un técnico cualificado.

Cómo hemos verificado esta ficha

Fagor MU0868700

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

MU0868700 contrastada en el manual de la caldera y en tres tiendas (Climatización Ibérica, Openclima, Recirepuestos). Remle y Electrotodo dan MU0870700, la revisión nueva, para la FEB-20E.
