Placa electrónica Fagor N03A000A2N03A000A2Precio a consultar
FagorFotos de esta unidad
1 / 3

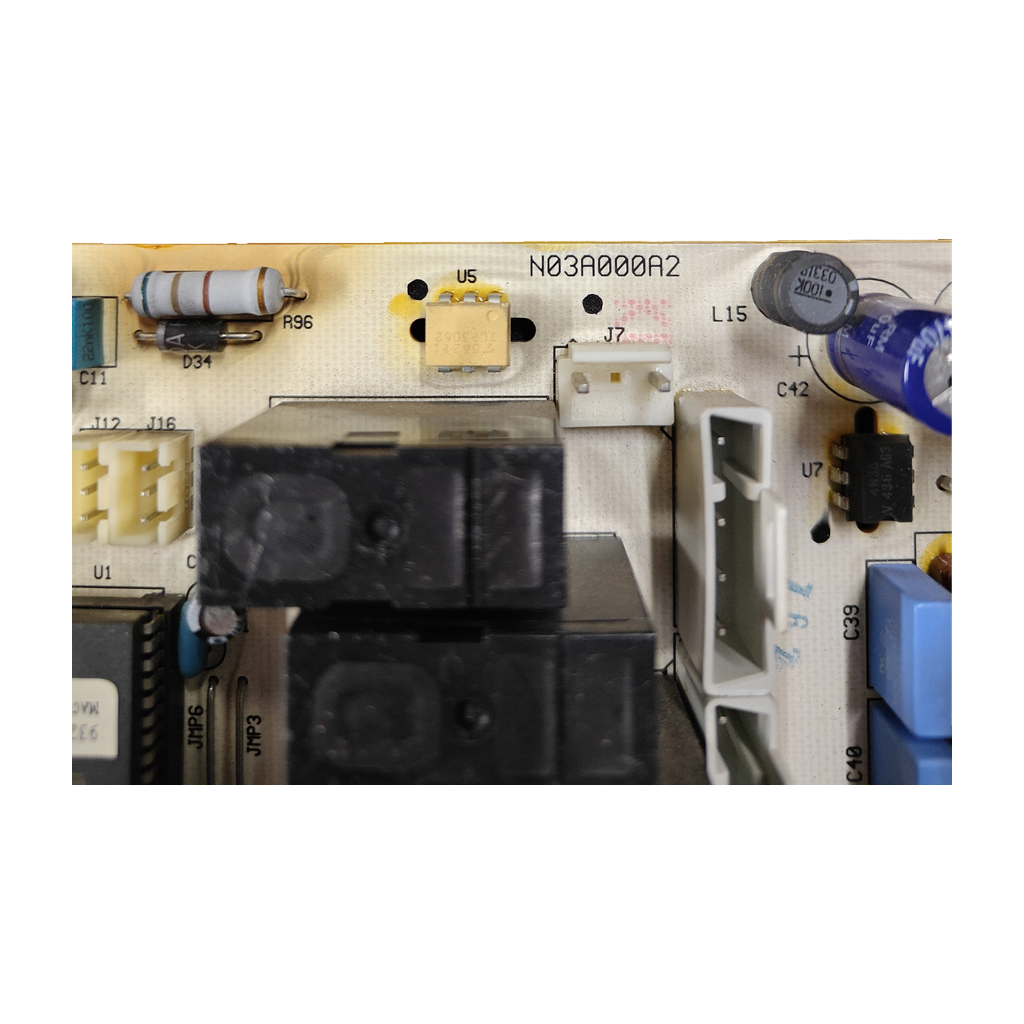

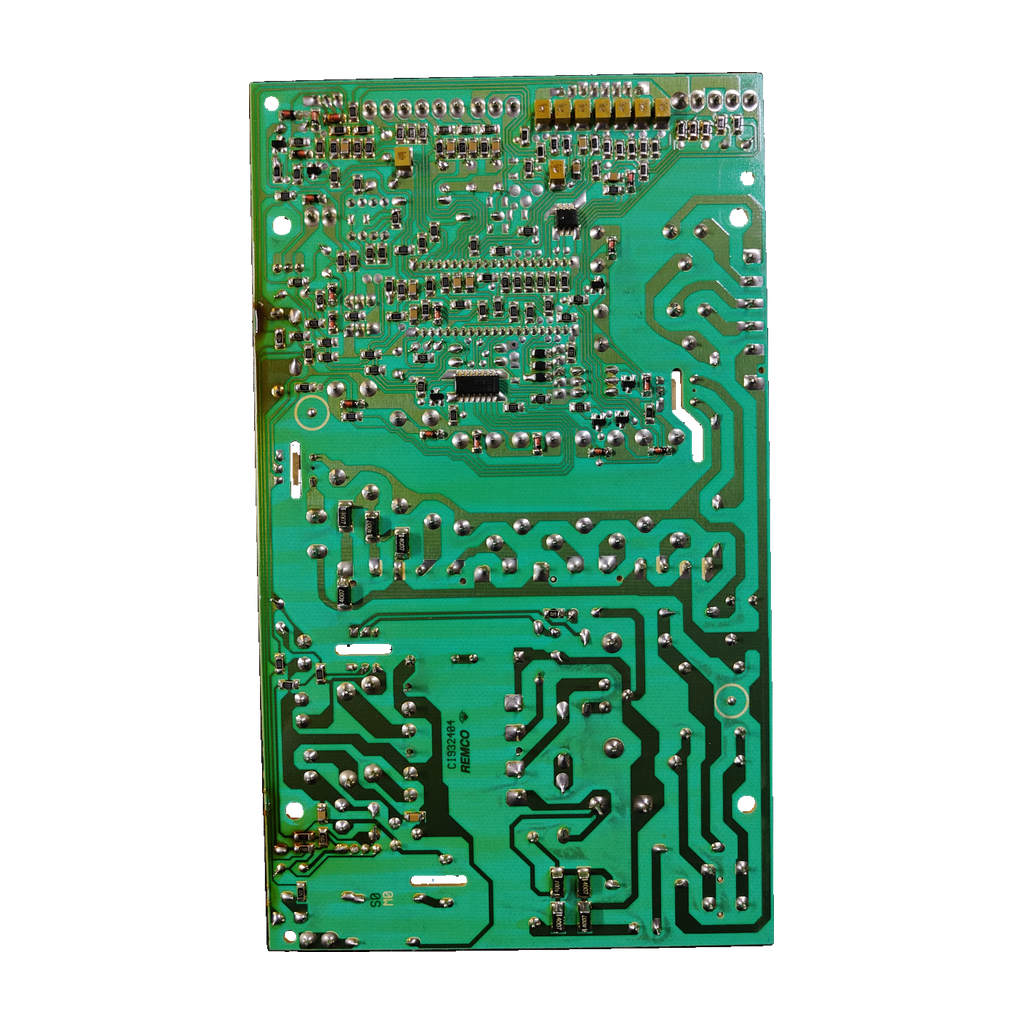

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
FagorReferencia verificada
Placa electrónica Fagor N03A000A2 · CI932404 para FE 24/27/35 EMA y FEE 24/26/27/35/40 MA
Referencia FagorN03A000A2
La N03A000A2 (circuito CI932404) es la placa electrónica de control Fagor de las calderas FE 24, 27 y 35 EMA, FE-24EMA N y FEE 24, 26, 27, 35 y 40 MA, confirmadas por nuestro taller y por varias tiendas. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- N03A000A2 · PCB CI932404
- FE 24/27/35 EMA · FEE 24/26/27/35/40 MA
- Chip TMP87PH46N o TMP87PH40N
- Trafo Avisor 150 V · 1 mA
Todos los códigos de esta unidad2
- Referencia Fagor
- N03A000A2
- SKU Ecoklima
- PLC319
Fersay añade 99BN761 junto al modelo FEE-35MA-N y no dice qué es.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosEs la placa de control de las calderas murales de gas Fagor FE 24/27/35 EMA y FEE 24/26/27/35/40 MA. El manual de la FE 35 EMA recoge el código F-5 «Fallo placa control»: si hay una avería interna del circuito electrónico, la caldera se bloquea.
Compruébalo en tu placa
- Busca en la placa el código N03A000A2 y el del circuito impreso, REMCO CI932404. Alguna tienda escribe NO3A000A2, con la letra O.
- Mira el microcontrolador Toshiba: nuestras dos placas llevan TMP87PH46N y TMP87PH40N bajo el mismo N03A000A2.
- Comprueba el transformador encapsulado: 230 V · 50/60 Hz y secundario 150 V · 1 mA (Avisor 1123535 o E130/10,5).
- Confirma en la placa de características que tu caldera es una FE 24, 27 o 35 EMA o una FEE 24, 26, 27, 35 o 40 MA.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características.
Códigos de esta pieza
| N03A000A2 | Código principal de la placa Fagor |
|---|---|
| CI932404 · REMCO | Código del circuito impreso (PCB) marcado en la placa |
| NO3A000A2 | Grafía con una O en lugar del cero (Sercatec) |
| N03AOOOA2 | Grafía con tres O en nuestro inventario |
| FAGN03A000A2 · FAN03A000A2 | Códigos de catálogo de Arbo y de Suner para esta placa |
| TMP87PH46N | Microcontrolador Toshiba marcado en una de nuestras placas |
| TMP87PH40N · D00862AD | Microcontrolador Toshiba y marcado D00862AD en la otra placa |
| 1123535 | Transformador encapsulado Avisor marcado en la placa |
| RN242-1,4-02 | Filtro de red Schaffner montado en la placa |
No la confundas con
- 288.34.0010Circuito de control Fagor que una tienda da para FEE 35 MA, FEE 35 PL, FEE 26 MA y otros modelos de esta ficha · Esa ficha añade «C.O. NO3A000A2» sin explicar la sigla. Una sola fuente: tómalo como pista, no para pedir.
Calderas en las que va
9 confirmadasLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Fagor FE-24EMA NConfirmada por nuestro taller · también en Fersay, SATCRM y Sercatec (como FE 24 EMA-1 N)
- Fagor FEE 24 MAConfirmada por nuestro taller · también en 4 tiendas
- Fagor FEE 26 MAConfirmada por nuestro taller · también en 4 tiendas
- Fagor FEE 27 MAConfirmada por nuestro taller · también en 5 tiendas
- Fagor FEE 35 MAConfirmada por nuestro taller · también en 4 tiendas
- Fagor FEE 40 MAConfirmada por nuestro taller · también en 4 tiendas
- Fagor FE 24 EMAConfirmada por nuestro taller · también en 6 tiendas
- Fagor FE 27 EMAConfirmada por nuestro taller · también en 4 tiendas
- Fagor FE 35 EMAConfirmada por nuestro taller · también en 4 tiendas
Por confirmarPor confirmar
- Fagor FEE 35 PL2 fuentes: Fersay y Sercatec; SATCRM la da como FEE 35 PLAT-1 GLP (912011904), sin resolver si es el mismo modelo
- Fagor FEE 35 PLAT2 fuentes: Fersay (FEE-35PLAT/1N, 912011888) y SATCRM (FEE 35 PLAT-1 N, 912011888)
- Fagor FEE 35 MA UK2 fuentes: Fersay y SATCRM
- AOSMITH JLG24-EB, JLG27-EB y JLG35-EB1 fuente: Fersay
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos verificados y leídos en esta unidadDatos de fuentes externas
- Filtro de red Schaffner RN242-1.4-02
- 1,4 A · montaje vertical en placaTE Connectivity (RN242-1.4-02-27M)
- Filtro: diferencias entre fuentes
- Nuestro taller: 250 VAC en las dos placas y 14 A en una. TE: 300 VDC (ficha del producto) y 300 VAC nominal (serie).Nuestro taller · TE Connectivity
Características y marcados técnicos
- Marcado del filtro Schaffner
- 250VAC / 50-60Hz / 2x27mH; solo filtro
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Marcados de esta unidad
- Transformador Avisor E130/10,5
- primario 230 V, 50-60 Hz; T 70 °C; secundario 150 V, 1 mA
- Dato técnico indicado
- Microcontrolador Toshiba TMP87PH40N; marcaje JAPAN 0450E?I; D00862AD
- Aplicación indicada en inventario
- FE-24EMA N
Síntomas de que puede fallar
Lo que revisa el técnicoCódigo F-5 «Fallo placa control» en una Fagor FE 35 EMA
Tabla de fallos del manual: «Si existe una avería interna del circuito electrónico la caldera se bloquea.» No cita la N03A000A2.
Antes de cambiar la placa
Lo que revisa el técnicoMonta con un técnico
El transformador de la placa está marcado 230 V · 50/60 Hz y la placa gobierna una caldera de gas: debe montarla un instalador cualificado.
Preguntas frecuentes
7 preguntas¿Cómo identifico la placa Fagor N03A000A2?
Busca N03A000A2 en la placa y el código del circuito impreso: REMCO CI932404, confirmado por nuestro taller. Arbo y Suner la catalogan como FAGN03A000A2 y FAN03A000A2; Sercatec la escribe también NO3A000A2, con O.
¿Sirve para mi Fagor FE 24 EMA o FEE 35 MA?
Sí. Nuestro taller la ha confirmado para la FE 24, 27 y 35 EMA, la FE-24EMA N y la FEE 24, 26, 27, 35 y 40 MA. Además, de 4 a 6 tiendas la dan para cada una (3 para la FE-24EMA N), por ejemplo Repuestos Calefacción.
¿Sirve para la Fagor FEE 35 PL o la FEE 35 MA UK?
La FEE 35 PL la dan Fersay y Sercatec. SATCRM la da como FEE 35 PLAT con el nº 912011904, pero no está claro que sea el mismo modelo. En las páginas que hemos podido leer, la FEE 35 MA UK sale en Fersay y SATCRM; otra tienda no se pudo abrir. Nuestro taller no ha confirmado ninguna de las dos. Para comprobarlo, llámanos al 919 931 595 o envíanos desde Contacto una foto de tu placa de características.
¿La misma placa vale para las versiones /1 B, /1 N y /1 GLP?
Nuestro taller confirma los modelos de la lista sin indicar versión B ni GLP (la FE-24EMA N consta como N). Fersay, SATCRM y Sercatec listan esas versiones bajo N03A000A2, cada una con su número de 9 cifras, por ejemplo FE 24 EMA-1 B (912011227) y FE 35 EMA-1 GLP (912011361). Compara el modelo completo de tu placa de características.
¿Qué significan N03A000A2, CI932404, TMP87PH46N y TMP87PH40N?
N03A000A2 es el código de la placa Fagor. REMCO CI932404 marca el circuito impreso. TMP87PH46N y TMP87PH40N son microcontroladores Toshiba: cada una de nuestras dos placas lleva uno, con el mismo N03A000A2. Las tiendas y fichas que hemos leído no explican la diferencia; la hoja de datos del TMP87PH40N no se pudo leer. Compara el marcado del chip.
¿Qué indica el código F-5 de una Fagor FE 35 EMA?
El manual de la FE 35 EMA lo recoge como «Fallo placa control»: con una avería interna del circuito electrónico, la caldera se bloquea. No cita la N03A000A2.
¿Quién debe montar la placa N03A000A2?
Un técnico cualificado: el transformador de la placa está marcado 230 V · 50/60 Hz y la placa gobierna una caldera de gas.
Cómo hemos verificado esta ficha
Fagor N03A000A2Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes
Placa, códigos y 9 calderas confirmados por nuestro taller. Al menos 6 tiendas unen N03A000A2 con estos modelos; no hemos encontrado despiece oficial.
Fuentes consultadas
- Manual Fagor FE 35 EMA, p. 29: fallo F-5 (copia en ManualsLib)F-5 Fallo placa control; no cita la pieza
- TE Connectivity: filtro Schaffner RN242-1.4-02-27MFiltro de red de la placa
- Fersay: circuito de control Fagor N03A000A2 (21 modelos)Modelos con su número de 9 cifras
- SATCRM: placa Fagor N03A000A2 (19 modelos)Modelos con año y serie
- Repuestos Calefacción: tarjeta Fagor N03A000A2Lista «válida para» de 8 modelos
- Sercatec: tarjeta Fagor N03A000A2Modelos válidos, entre ellos la FEE 35 PL
- Arbo (Suner): tarjeta Fagor N03A000A2Códigos FAGN03A000A2 y FAN03A000A2
- ICG Calderas: placa Fagor N03A000A2Lista de modelos válidos
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Fagor; la marca se cita para indicar compatibilidad.
