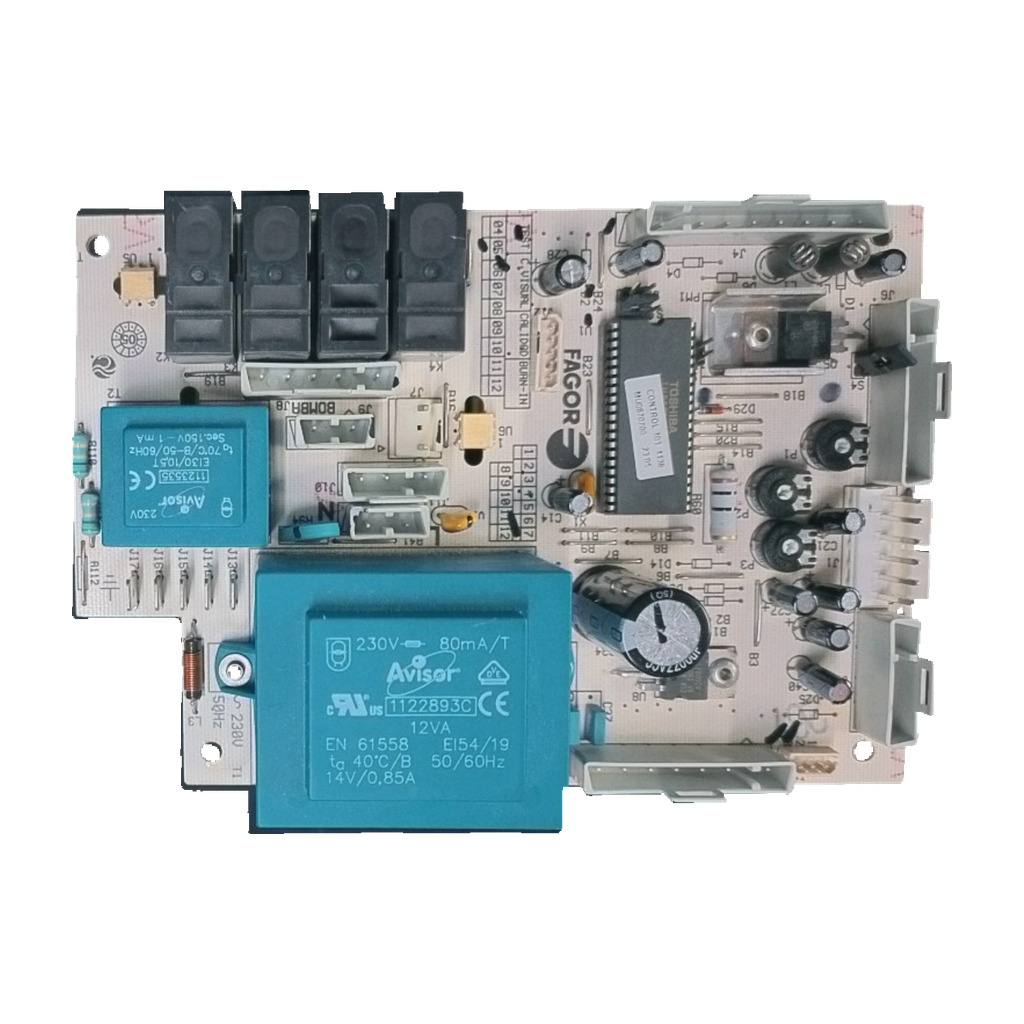

Placa electrónica Fagor MU0870700 · CONTROL 103 para Contract CE-20E/1 N: Placa completa e identificador ampliado

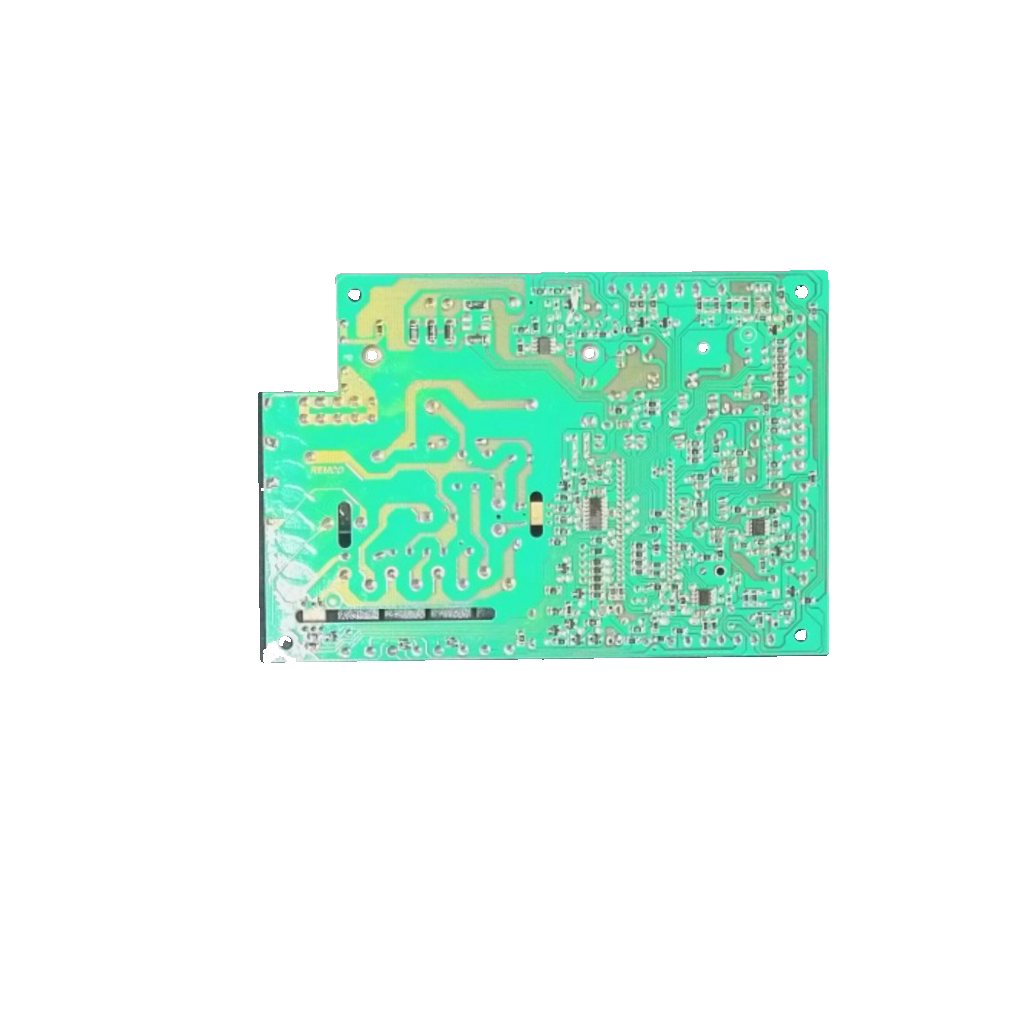

Placa electrónica Fagor MU0870700 · CONTROL 103 para Contract CE-20E/1 N: vista 2
Placa electrónica Fagor MU0870700 · CONTROL 103 para Contract CE-20E/1 N: vista 3
Placa electrónica Fagor MU0870700 · CONTROL 103 para Contract CE-20E/1 N: vista 4
FagorFotos de esta unidad
1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

FagorCompatibilidad confirmada

Placa electrónica Fagor MU0870700 · CONTROL 103 para Contract CE-20E/1 N

Referencia FagorMU0870700

La MU0870700 es la placa electrónica principal de calderas Fagor (esta lleva CONTROL 103, circuito E.G.O C.S 9328.D). Nuestro taller la confirma para la Fagor Contract CE-20E/1 N; 3 o más fuentes la dan también para FA 20 E2 N, CA 20 E y FA 20 ET2-1. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Fagor MU0870700
  • Circuito E.G.O C.S 9328.D
  • CONTROL 103
  • Contract CE-20E/1 N
Todos los códigos de esta unidad4
Referencia Fagor
MU0870700
Código del circuito
E.G.O C.S 9328-D / CONTROL 103
Modelo
CONTROL 103
SKU Ecoklima
PLCF24EN3X

MU0870700 es código de Fagor; el circuito lleva marcado E.G.O, marca que nuestro taller registra para la pieza. También figura en lavadoras (FixPart, Brandt) y en Electrolux (Electrotodo).

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Gestiona el encendido, la ventilación, la bomba y la válvula de gas. Se sospecha de ella si la caldera no enciende, falla en el encendido o el control de temperatura se comporta de forma anómala.

Compruébalo en tu placa
  1. Busca en la placa el código MU0870700 y la designación CONTROL 103 serigrafiada.

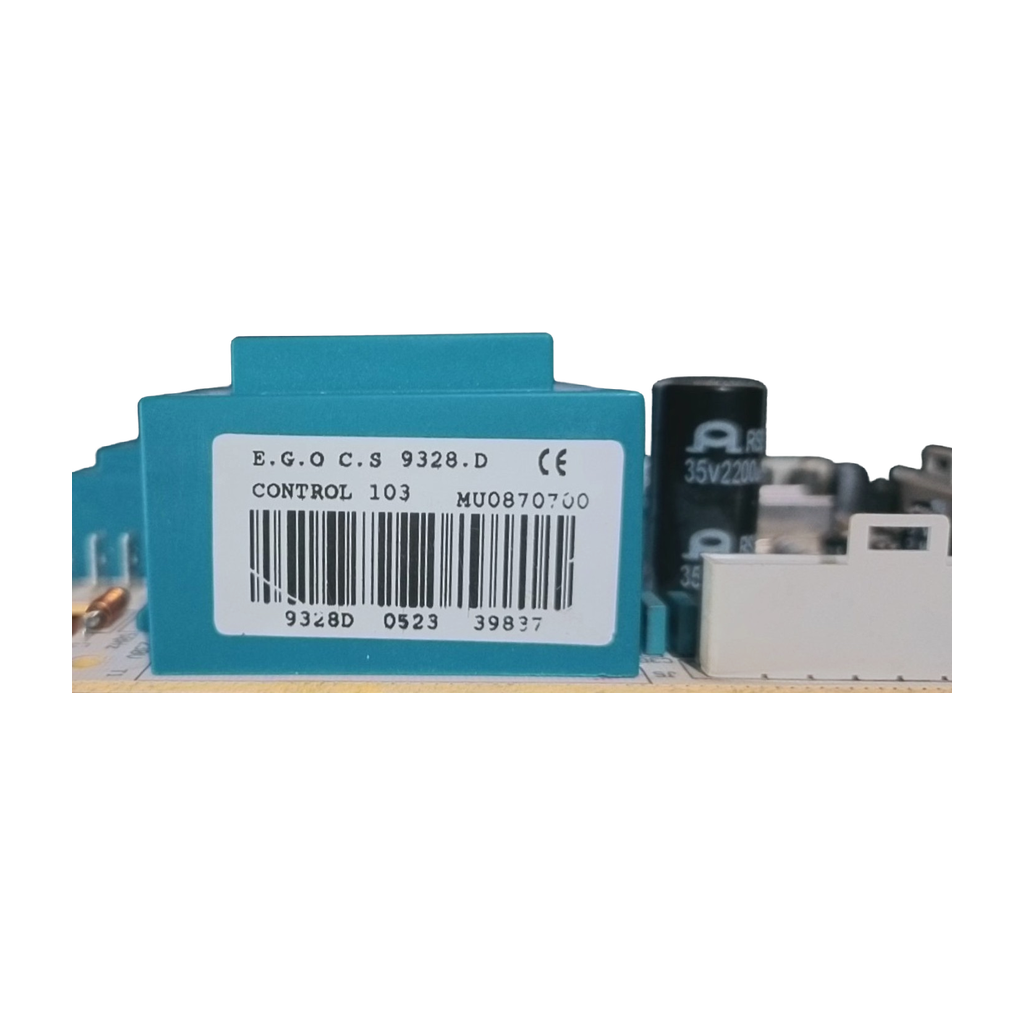

  2. Compara también el circuito: E.G.O C.S 9328.D (9328D 0523 39837) y el 1122893C marcado en el transformador.
  3. No te fíes solo de MU0870700: el código sale también en fichas de lavadoras. Comprueba que lleve el mismo circuito y conectores.
  4. Mira en la placa de características de tu caldera que es una Fagor Contract CE-20E/1 N (o una FA 20 E2 N).
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
MU0870700Código Fagor de la placa (marcado en la pieza)
E.G.O C.S 9328.DCircuito impreso (serigrafía); también 9328D 0523 39837
CONTROL 103Designación marcada en la placa
1122893CCódigo marcado en el transformador
95X8687Equivalente de MU0870700 según 1 tienda (Adepem)
PCM16010Referencia comercial de MU0870700 según 1 tienda francesa
FCB1180Código Morco de la misma placa (tiendas del Reino Unido)
No la confundas con
  • MU1267500Ventilador extractor de la CE20E y la FEB20E/1 · Otra pieza de Fagor: no es la placa

Calderas en las que va

9 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Fagor Contract CE‑20E/1 NConfirmada por nuestro taller · también en Sercatec y SATCRM (CE 20 E-1 N); Arbo/Suner y Gremisat, como CE20E
  • Fagor FA 20 E2 NElectrotodo + Sercatec + SATCRM + Pièces Express
  • Fagor CA 20 E (Contract)Sercatec + SATCRM + Arbo/Suner + Gremisat
  • Fagor FA 20 ET2-1 NSercatec + SATCRM + Arbo/Suner + Gremisat
  • Fagor FA 20 E2 GLPSercatec + SATCRM + Arbo/Suner
  • Fagor FA 20 E2 F-1 GLPElectrotodo + Sercatec + SATCRM
  • Fagor FEB 20 E-1 (FEB20E/1)Arbo/Suner + Gremisat + SATCRM
  • Fagor FEE 20-2 N (FEE20/2N)Arbo/Suner + Gremisat + SATCRM
  • Fagor FE 20 E-2 N (FE20E/2N Eco Compact)Gremisat + SATCRM + Arbo/Suner (Arbo: FE20/2N Eco Compact)
Por confirmarPor confirmar
  • Fagor CE 20 E-1 GLP2 orígenes: Sercatec, SATCRM; Arbo/Suner y Gremisat solo dan CE20E
  • Fagor FEB 20 E UK-1 N2 orígenes: Electrotodo, SATCRM
  • Fagor FEB 20 EF-1 N (FEB-20EF1N) · FEB-20EFN2 orígenes, Adepem (912110520) y SATCRM (912110539), con códigos de caldera distintos; Electrotodo cita FEB20EF; Spareka lo lista como lavadora con 912110520
  • Fagor FA 20 E2 F-1 N · FA 20 E2 H N · FA 20 ET-1 · FA 20 EV2-1 N · FE 20 E-2 B2 orígenes: Sercatec, SATCRM
  • Fagor FE 28 E-1 N2 orígenes: Gremisat (FE28E), SATCRM
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Transformador marcado
230V~ / 12VA / 50/60Hz
Secundario de transformador marcado
14V / 0.85A
Limite del transformador
ta40C/B, no temperatura de trabajo de caldera

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Aplicación indicada en inventario
Compatibilidades: · Placa electrónica principal reacondicionada para Fagor Contract CE‑20E/1 N. Gestiona encendido, ventilación, bomba y válvula de gas. Sustituye a la MU0870700 original. En averías con fallos F1, F2, F3, F4, F5, F6, F10, F11 o F13 confirmados, puede ser la causa si alimentación y periféricos están correctos
Placa
marcado CE; referencia MU0870700; modelo visible C.S 9328.D; CONTROL 103
Condensador montado
35 V; 2200 unidad no legible
Código marcado
E.G.O C.S 9328.D; 9328D 0523 39837

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende o falla en el encendido.

Electrotodo lo relaciona con este módulo. Descarta antes la alimentación y los periféricos.

Anomalías en el control de temperatura o en el termostato electrónico.

Electrotodo también lo relaciona con este módulo.

Según nuestro taller, con fallos F1, F2, F3, F4, F5, F6, F10, F11 o F13 confirmados, esta placa puede ser la causa si alimentación y periféricos están correctos.

Antes de cambiar la placa

Lo que revisa el técnico
Monta con un técnico

Trabaja con 230 V y gobierna la válvula de gas: debe montarla un técnico cualificado.

No es universal

Una tienda avisa de que conexión y fijaciones pueden impedir usarla con otra referencia.

Preguntas frecuentes

8 preguntas

¿Cómo identifico esta placa?

Busca el código MU0870700 y la designación CONTROL 103. El circuito impreso lleva E.G.O C.S 9328.D (9328D 0523 39837). El transformador lleva marcado 1122893C. Compáralos todos, no solo el primero.

¿Sirve para mi Fagor Contract CE-20E/1 N?

Sí. Nuestro taller la ha confirmado para la Fagor Contract CE-20E/1 N. Además, Sercatec y SATCRM la dan para la CE 20 E-1 N (código de caldera 912010692), y Arbo/Suner y Gremisat la listan para la CE20E.

¿En qué otras calderas Fagor va la MU0870700?

Con 3 o más tiendas: FA 20 E2 N, FA 20 E2 GLP, FA 20 E2 F-1 GLP, CA 20 E (Contract), FA 20 ET2-1 N, FEB 20 E-1, FEE 20-2 N y FE 20 E-2 N. Con 2 tiendas, por confirmar: CE 20 E-1 GLP, FEB 20 E UK-1 N, FA 20 E2 F-1 N, FA 20 E2 H N, FA 20 ET-1, FA 20 EV2-1 N, FE 20 E-2 B, FE 28 E-1 N y FEB 20 EF-1 N (Adepem y SATCRM, con códigos de caldera distintos). Si tu modelo no está, envíanos una foto de su placa desde Contacto.

¿Qué significan MU0870700, 95X8687, PCM16010 y FCB1180?

MU0870700 es el código Fagor de la placa; una lista de recambios Fagor la nombra «CIRCUITO ELECTRONICO». Nuestro taller indica que esta unidad reacondicionada sustituye a la MU0870700 original. Adepem da 95X8687 como equivalente, una tienda francesa PCM16010 como referencia comercial y tiendas británicas la venden como Morco FCB1180 (FEB20).

¿Por qué MU0870700 sale también en lavadoras y en Electrolux?

FixPart lo clasifica para calefacción y lavadora, y el catálogo de recambios de Brandt lo lista como circuito electrónico de lavadora. Electrotodo lo da como código equivalente de Fagor y de Electrolux. Nuestro taller confirma esta unidad como placa de la caldera. Compara el circuito E.G.O C.S 9328.D / CONTROL 103 y los conectores, no solo el código.

¿Qué hace esta placa y cuándo sospechar de ella?

Según nuestro taller, gestiona encendido, ventilación, bomba y válvula de gas. Electrotodo la relaciona con calderas que no encienden o fallan en el encendido. Con fallos F1, F2, F3, F4, F5, F6, F10, F11 o F13 confirmados puede ser la causa si alimentación y periféricos están bien.

¿Puedo montarla yo?

No. La placa trabaja con un transformador marcado 230 V~ / 12 VA y gobierna la válvula de gas. Debe montarla un técnico cualificado, como recomienda Direct Heating Spares.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Fagor CONTROL 103

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

MU0870700 es placa de caldera Fagor en más de 12 tiendas. FixPart y el catálogo de Brandt la ligan también a lavadoras y Electrotodo a Electrolux; nuestro taller la confirma como placa de caldera. Sin despiece oficial de Fagor.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de E.G.O ni de Fagor; las marcas se citan para indicar compatibilidad.
