Placa electrónica Fagor MU0870700 · CONTROL 103 1138 para FEB-20 EN y CE 20 EN: Pieza e identificador ampliado

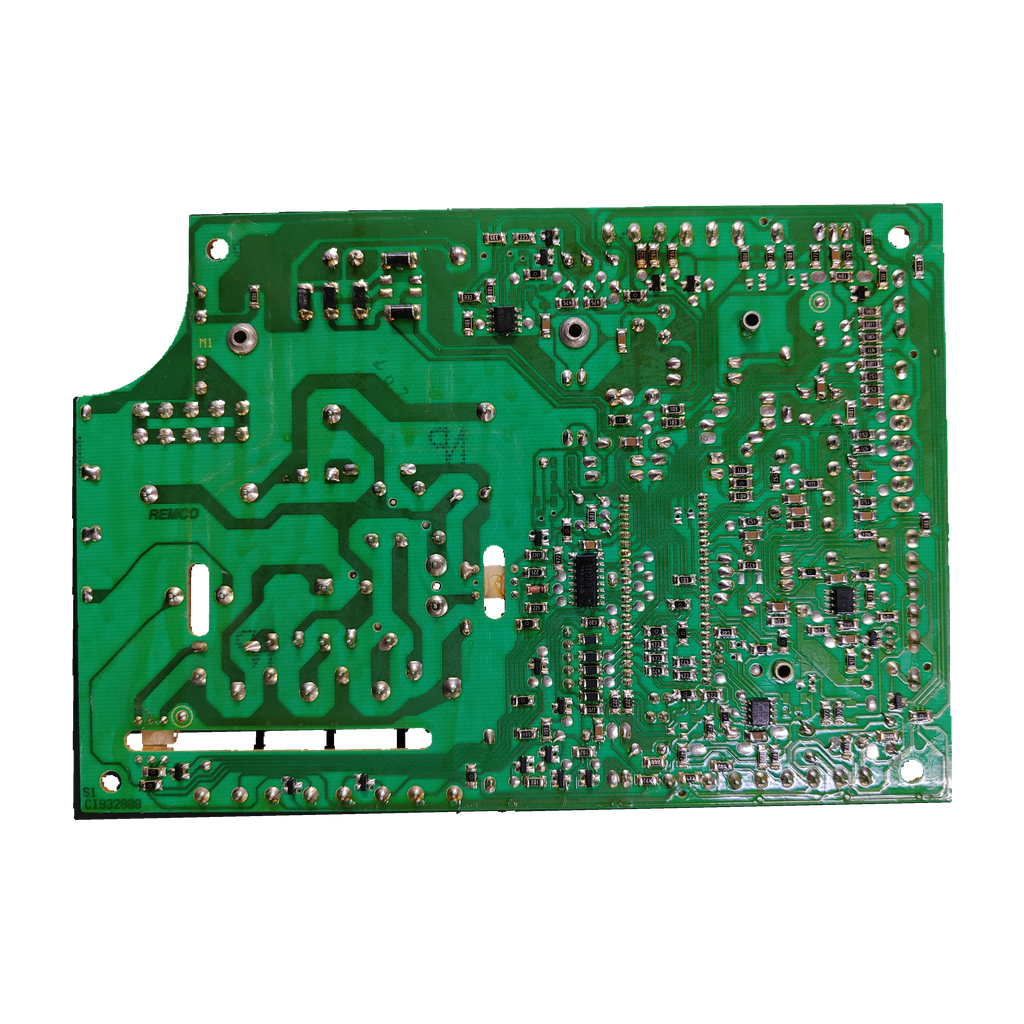

Placa electrónica Fagor MU0870700 · CONTROL 103 1138 para FEB-20 EN y CE 20 EN: vista 2
Placa electrónica Fagor MU0870700 · CONTROL 103 1138 para FEB-20 EN y CE 20 EN: vista 3
FAGORFotos de esta unidad
1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

FagorReferencia verificada

Placa electrónica Fagor MU0870700 · CONTROL 103 1138 para FEB-20 EN y CE 20 EN

Referencia FagorMU0870700

La MU0870700 (circuito CI932200, serigrafía CONTROL 103 / 1138) es una placa electrónica Fagor, confirmada por nuestro taller para la Fagor FEB-20 EN y la CE 20 EN. Tres fuentes independientes la dan también para la FEB 20 EF-1 N, FEE 20-2 N y FE 28 E-1 B. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Código MU0870700
  • Circuito CI932200
  • Fagor FEB-20 EN y CE 20 EN
  • 230 V~ · 50 Hz
Todos los códigos de esta unidad4
Referencia Fagor
MU0870700
Código del circuito
CI932200
Modelo
CONTROL 103 1138
SKU Ecoklima
PLC322

Ninguna fuente abierta cita CI932200 ni CONTROL 103 / 1138. Las tiendas la identifican sobre todo por MU0870700 y, algunas, por 95X8687 o FCB1180.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la tarjeta electrónica principal de calderas Fagor de la familia FEB 20 E. El manual oficial de la FEB-20E UK Ecoplus la llama placa «de tipo nuevo» MU0870700, sustituta directa de la MU0868700, y dice que sus códigos de fallo son para ella. Se sospecha de ella si la caldera no enciende o no regula.

Compruébalo en tu placa

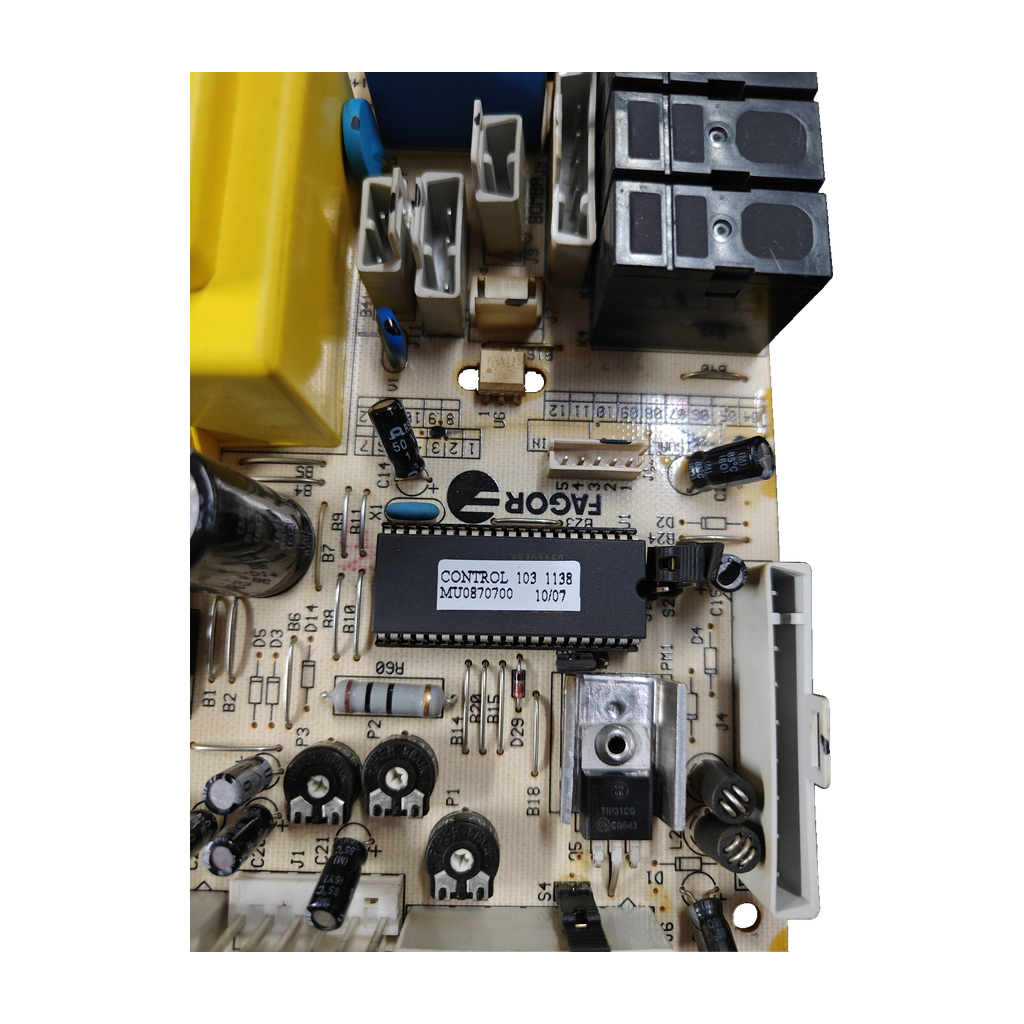

  1. En tu placa debe leerse MU0870700 (o MU 0870700), la serigrafía CONTROL 103 / 1138 y, en el circuito, CI932200. El manual oficial sitúa el MU0870700 en la esquina inferior derecha de la placa.
  2. Compara los transformadores: la nuestra monta dos, un Diemen E5419266 (14 V / 12 VA) y un Avisor 1123535.
  3. No la confundas con la MU0868700 (placa anterior de la FEB-20E UK) ni con la N03G009M8.
  4. Mira la placa de características de tu caldera: la FEB-20 EN y la CE 20 EN las confirma nuestro taller; las demás, en la tabla de compatibilidad.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.
Códigos de esta pieza
MU0870700Código principal: referencia Fagor visible en la pieza (también MU 0870700)
CI932200Código del circuito impreso (también CI-932200)
CONTROL 103 / 1138 / 10/07Serigrafía de la placa (también CONTROL 103 1138)
E5419266Transformador Diemen montado: 230 V primario, 14 V / 12 VA secundario
95X8687Equivalente según Adepem; Choukapièces lo pone junto a MU0870700 en el título
FCB1180Código Morco (Reino Unido) según DHS Spares y City Plumbing
FAGMU0870700 · FAMU0870700 · 288.34.0005Códigos de distribuidor (Arbo/Suner, Remle), no del fabricante
No la confundas con
  • MU0868700Placa Fagor anterior de la FEB-20E UK Ecoplus · El manual oficial dice que la MU0870700 la sustituye: no es la misma pieza
  • N03G009M8Otra tarjeta Fagor enlazada junto a esta en Sercatec y RepuestosSat · Código distinto: ninguna dice que sea la misma pieza

Calderas en las que va

5 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Fagor FEB-20 ENConfirmada por nuestro taller
  • CE 20 ENConfirmada por nuestro taller
  • Fagor FEB 20 EF-1 N (FEB-20EF1N)Sercatec + RepuestosSat + Adepem / Choukapièces
  • Fagor FEE 20-2 N (FEE20/2N)Arbo + Sercatec + RepuestosSat
  • Fagor FE 28 E-1 BSercatec + RepuestosSat + Remle
Por confirmarPor confirmar
  • Fagor FEB 20 E UK-1 N2 fuentes: Sercatec, Electrotodo / Remle (el manual oficial de la FEB-20E UK Ecoplus cita la placa para esa familia, no la variante UK-1 N)
  • Fagor FEB 20 E-1 N (Ecoplus)2 fuentes: Sercatec, Remle
  • Fagor FEB 20 EF-1 GLP y FEB 20 E H-1 N2 fuentes: Sercatec, RepuestosSat
  • Fagor FEE 20-2 B y FEE 28-1 B2 fuentes: Sercatec, RepuestosSat
  • Fagor FE 20 E-2 N y B; FE 20 EF-2 N y GLP2 fuentes: Sercatec, RepuestosSat
  • Fagor FES 28 AE-1 B y N2 fuentes: Sercatec, RepuestosSat
  • Fagor FA20E2N2 fuentes: Electrotodo / Remle, Richard Visa
  • Fagor FA20E2F1GLP2 fuentes: Electrotodo / Remle, RepuestosSat
  • Fagor FA20E2 H N2 fuentes: RepuestosSat, Remle
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos de fuentes

Alimentación de la caldera FEB-20E UK
230 V · 50 Hz, fusible de 3 AManual oficial

Características y marcados técnicos

Marcado termico de PCB sin atribucion operativa confirmada
MAX.OPER.TEMP.130C
Transformador Diemen E5419266, primario
230 V / 50-60 Hz / 80 mA-T
Transformador Diemen E5419266, secundario
14 V / 12 VA

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Marcaje placa
CONTROL 103 1138; referencia visible MU0870700
Aplicación indicada en inventario
FEB-20 EN

Síntomas de que puede fallar

Lo que revisa el técnico
4 destellos de 1 segundo: fallo de la placa

Lo da así el manual oficial de la FEB-20E UK Ecoplus («Printed circuit board failure»), con códigos de fallo para la placa MU0870700.

9 destellos de 1 segundo: circuito de la válvula de gas

Mismo manual: «Gas valve control circuit failure». Con 7 destellos: fallo del panel de control.

No enciende, falla el encendido o regula mal la temperatura

Electrotodo lista estas averías en la ficha de esta placa (texto de tienda).

Antes de cambiar la placa

Lo que revisa el técnico
Cable del ventilador (terminal J10)

Al cambiar la placa, el manual oficial de la FEB-20E UK pide pasar el cable del ventilador hacia abajo para que el conector llegue al terminal J10 reposicionado.

Monta con un técnico

Placa de control de caldera de gas a 230 V~: debe montarla un técnico cualificado.

Preguntas frecuentes

6 preguntas

¿Cómo identifico la placa Fagor MU0870700?

En nuestra placa se lee MU0870700, la serigrafía CONTROL 103 / 1138 / 10/07 y el circuito CI932200; monta dos transformadores, un Diemen E5419266 y un Avisor 1123535. El manual oficial de la FEB-20E UK Ecoplus sitúa el MU0870700 en la esquina inferior derecha de la placa.

¿Sirve para mi Fagor FEB-20 EN o CE 20 EN?

Sí. Nuestro taller la ha confirmado para la Fagor FEB-20 EN y para la CE 20 EN. Ninguna fuente externa las nombra así: listan modelos parecidos, como la FEB 20 E-1 N «Ecoplus» (Sercatec y Remle) o la FEB20E (Electrotodo). Compara el nombre de la placa de características de tu caldera.

¿Qué otras calderas Fagor llevan la MU0870700?

Con 3 orígenes independientes salen la FEB 20 EF-1 N, la FEE 20-2 N y la FE 28 E-1 B. Otras variantes de las familias FEB 20 E (incluida la FEB 20 E UK-1 N), FEE, FE, FES 28 AE-1 y FA20E2 salen en 2 fuentes: mira la tabla de compatibilidad. Si la tuya no está, llámanos al 919 931 595.

¿Qué otros códigos equivalen o sustituyen a la MU0870700?

Ninguna fuente leída da un código que sustituya a la MU0870700. Equivalencias: 95X8687 (Adepem; Choukapièces lo pone en el título), Morco FCB1180 (DHS Spares y City Plumbing) y FAGMU0870700 / FAMU0870700 (Arbo, códigos de distribuidor). La MU0868700 es la placa anterior, a la que la MU0870700 sustituye directamente según el manual oficial de la FEB-20E UK Ecoplus.

¿Qué averías se asocian a esta placa?

El manual oficial de la FEB-20E UK Ecoplus da sus códigos de fallo para la placa MU0870700: 4 destellos de 1 s, fallo de la placa; 7, fallo del panel de control; 9, fallo del circuito de control de la válvula de gas. No hemos leído la tabla de la FEB-20 EN.

¿Quién debe montarla y qué hay que revisar?

Un técnico cualificado: es una placa de control de caldera de gas a 230 V~. Sercatec avisa de que una mala conexión puede estropearla. Al cambiar la placa, el manual oficial pide pasar el cable del ventilador hacia abajo para que el conector llegue al terminal J10 reposicionado.

Cómo hemos verificado esta ficha

FAGOR CONTROL 103 1138

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

El manual oficial de la FEB-20E UK Ecoplus y varias tiendas independientes unen MU0870700 a una placa electrónica Fagor; la FEB-20 EN y la CE 20 EN las confirma nuestro taller. Ninguna fuente cita CI932200, CONTROL 103 1138 ni FEB-20 EN.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Fagor ni de Morco; las marcas se citan para indicar compatibilidad.
