Placa electrónica Fagor CONTROL 103 · MU0870700 para Fagor FE 27 E, FE 24 EN y CE 20 EN: Pieza e identificador ampliado

Placa electrónica Fagor CONTROL 103 · MU0870700 para Fagor FE 27 E, FE 24 EN y CE 20 EN: vista 2

Placa electrónica Fagor CONTROL 103 · MU0870700 para Fagor FE 27 E, FE 24 EN y CE 20 EN: vista 3

FagorFotos de esta unidad

1 / 3

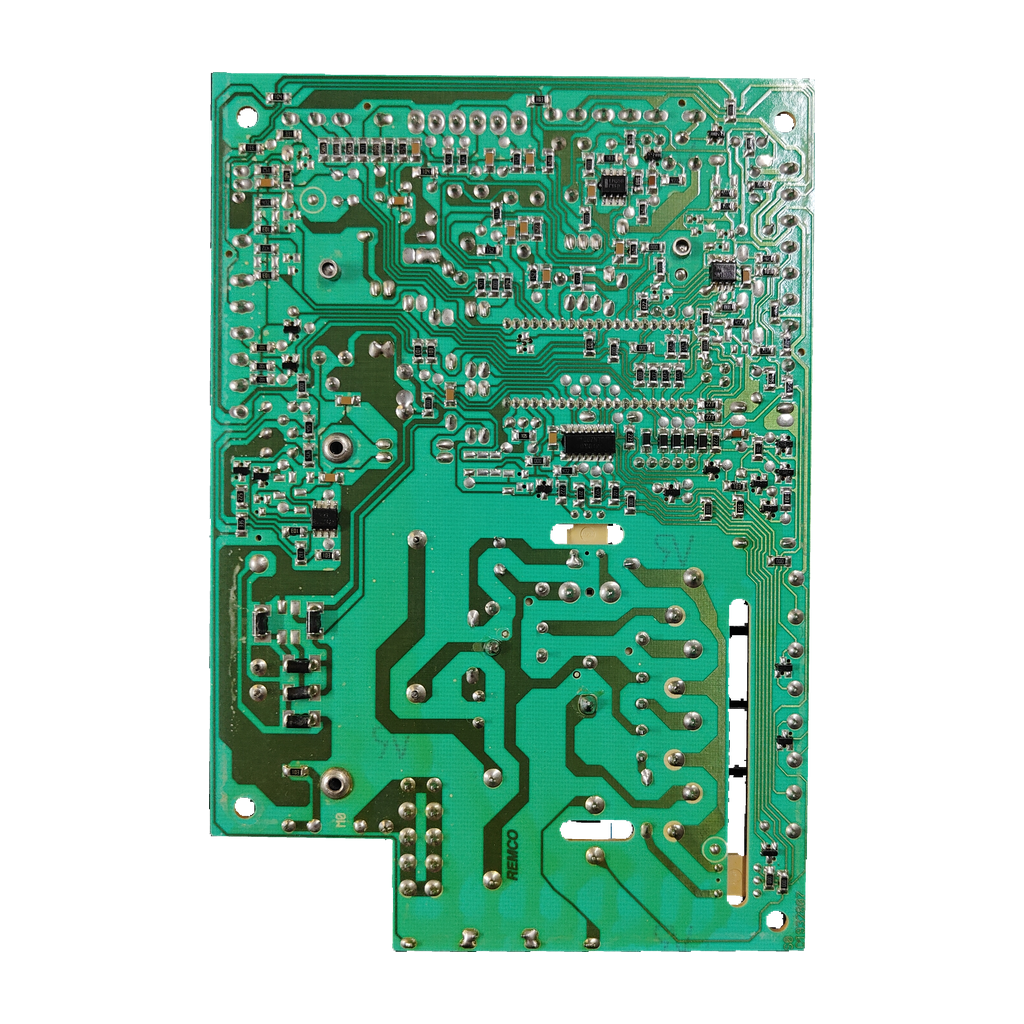

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

FagorReferencia verificada

Placa electrónica Fagor CONTROL 103 · MU0870700 para Fagor FE 27 E, FE 24 EN y CE 20 EN

Referencia FagorMU0870700

La MU0870700 es la placa electrónica de control Fagor CONTROL 103 (circuito CI932807), confirmada por nuestro taller para las calderas Fagor FE 27 E, FE 24 EN y CE 20 EN. Tres tiendas la identifican como placa Fagor. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Fagor MU0870700
Circuito CI932807
Alimentación 230 V · 50 Hz
Confirmada: FE 27 E, FE 24 EN, CE 20 EN

Todos los códigos de esta unidad4

Referencia Fagor: MU0870700
Código del circuito: CI932807
Modelo: CONTROL 103
SKU Ecoklima: PLC320

Ninguna fuente externa cita CONTROL 103, CI932807 ni PLC320. Electrotodo anota MU0870700 también como código Electrolux, sin modelos.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Es la placa de control de la caldera: según las tiendas, gestiona las funciones eléctricas y de seguridad. Según una tienda, se sospecha de ella si la caldera no enciende o falla en el encendido, o con anomalías en el control de temperatura o fallos en el termostato electrónico.

Compruébalo en tu placa

Localiza en tu placa el código MU0870700 y la designación CONTROL103 1138.

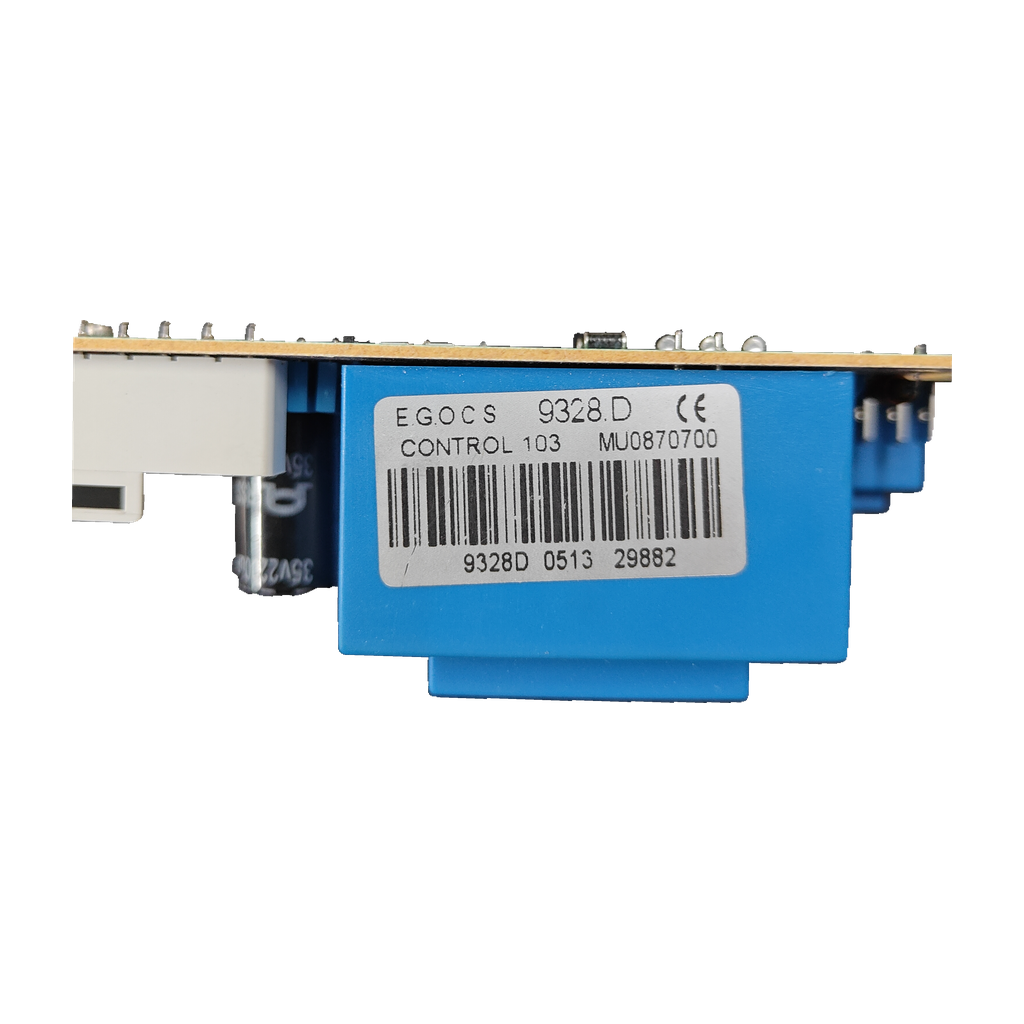

Comprueba el circuito CI932807 y los marcados EGOCS 9328.D CE y 9328D 0513 29882.
No te quedes solo con el modelo de caldera: MU0868800 es el display y MU0886000 el intercambiador, y una tienda da para la FE27E el módulo 288.34.0016.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

MU0870700	Código marcado en la pieza; tres tiendas lo dan como placa principal Fagor
CI932807	Código del circuito (PCB)
CONTROL 103	Designación marcada en la placa («CONTROL103 1138»)
PLC320	Referencia interna del taller
EGOCS 9328.D CE	Marcaje del circuito impreso (también «9328D 0513 29882»)
Avisor1122893C	Otro código marcado en la placa

No la confundas con

MU0868800Placa del display de las Fagor Fee20/2N y Fee20 Eco Compact (SAT CRM) · Es otra placa: el display, no la principal
MU0886000Intercambiador de placas de las Fagor FE24E, FE27E, FEB23E, CE24EN, FEB24AR y FE26E (SAT CRM) · Es el intercambiador de calor, no una placa electrónica
288.34.0016Módulo electrónico que una tienda da para la FE27E, FEB24E1B, FE24E y otras · Código distinto: esa tienda no lo une a MU0870700; compara el marcado de tu placa
FCB1180Código de fabricante Morco de una placa que fichas británicas titulan «(MU0870700)» · 1 origen: no se confirma que sea el mismo número que MU0870700

Calderas en las que va

3 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Fagor FE 27 EConfirmada por nuestro taller · también en el listado de una tienda para la SUPERCOMPACT FE-27E
CE 20 ENConfirmada por nuestro taller
Fagor FE 24 ENConfirmada por nuestro taller

Por confirmarPor confirmar

Fagor FEB20E (y FEB20E COMBI LPG)2 orígenes: Electrotodo (FEB20E) y una tienda británica (FEB20E COMBI LPG)
Fagor FA20E2N, FA20E2F1GLP, FEB20EUK1N, FEB20EF, FEB20EUK1 origen: lista de modelos de Electrotodo
Fagor Ca20E, Ce20E, Fa20Et2/1N, Feb20E/1, Fee20, Fee20/2N, Feb20, Fe20E/2N (Eco Compact)1 origen: título del producto en SAT CRM
Fagor ECOPLUS FA 201 origen: solo la categoría de la ficha de una tienda, sin lista de modelos

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos de las tiendas

Función: Control central: gestión eléctrica y seguridad de la calderaElectrotodo · DHS Spares

Identificación y códigos del repuesto

Designación marcada: CONTROL103 1138
Código marcado: MU0870700; 13/05

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Alimentacion serigrafiada: AC230V50Hz
Etiqueta del transformador: 230V~; 80mA/T; 12VA; 14V/0.85A; 50/60Hz; ta40C/B; EI54/19

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Marcaje de placa: CONTROL 103 1138; referencia MU0870700
Circuito integrado/regulador visible: Toshiba; L7805CV
Marcaje PCB/etiqueta: EGOCS 9328.D CE; CONTROL 103; 9328D 0513 29882
Aplicación indicada en inventario: FE 27 E

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no enciende o falla en el encendido.

Lo cita Electrotodo para la MU0870700 (texto de tienda). Que un técnico confirme la causa antes de cambiarla.

Anomalías en el control de temperatura o fallos en el termostato electrónico.

Lo cita Electrotodo en la misma ficha (texto de tienda).

Los síntomas son los de una tienda para la MU0870700, no de un manual del fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Compara los códigos

MU0870700 y CI932807 deben coincidir con tu placa. Si dudas, envíanos una foto desde Contacto.

Monta con un técnico

Trabaja con 230 V y gestiona la seguridad de la caldera: que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otras marcas debo comparar?

La unidad lleva marcado MU0870700 y la designación CONTROL103 1138. Compara además el circuito CI932807 y los marcados EGOCS 9328.D CE y 9328D 0513 29882. Si tu placa lleva otro código, envíanos desde Contacto una foto de su etiqueta.

¿Sirve para mi Fagor FE 27 E, FE 24 EN o CE 20 EN?

Sí. Nuestro taller la ha confirmado para la FE 27 E, FE 24 EN y CE 20 EN. Además, una tienda incluye la MU0870700 en su listado de la SUPERCOMPACT FE-27E, sin lista de modelos en su página. Las listas de las otras tiendas nombran FEB20E, FA20E2N y similares, no la FE 27 E.

¿Sirve para una Fagor FEB20E, FA20E2N u otra que nombran las tiendas?

Es posible, pero no está confirmado. Electrotodo lista FEB20E, FA20E2N, FA20E2F1GLP, FEB20EUK1N, FEB20EF y FEB20EUK; una tienda británica da la FEB20E COMBI LPG y SAT CRM nombra la Ca20E, Ce20E y Fee20, entre otras. Cada modelo sale de 1 o 2 orígenes, sin despiece oficial que lo confirme. Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de la caldera.

¿Qué es la FCB1180 Morco que aparece junto a MU0870700?

Dos fichas británicas (DHS y Bright Grip) dan FCB1180 como código del fabricante de una placa titulada «MORCO FCB1180 PRINTED CIRCUIT BOARD FEB20 (MU0870700)»; la tercera (Heating Spares) la llama «MORC FCB1180». La única caldera nombrada es la FAGOR FEB20E COMBI LPG (DHS), que avisa de que puede encajar en otras. Ninguna dice que FCB1180 y MU0870700 sean el mismo número.

¿Qué códigos Fagor se confunden con la MU0870700?

Según SAT CRM, MU0868800 es la placa del display de las Fee20/2N y Fee20 Eco Compact, y MU0886000 el intercambiador de placas de las FE24E, FE27E, FEB23E, CE24EN, FEB24AR y FE26E. Otra tienda da para la FE27E el módulo 288.34.0016, sin unirlo a la MU0870700: fíate del código marcado en tu placa.

¿Qué avería puede indicar que falla esta placa?

Electrotodo cita para la MU0870700 que la caldera no enciende o falla en el encendido, y anomalías en el control de temperatura o en el termostato electrónico. Es texto de venta, no un diagnóstico: que un técnico lo compruebe antes de cambiarla.

¿Quién debe montarla y qué alimentación indica?

Un técnico cualificado. La serigrafía indica AC230V50Hz y la etiqueta de su transformador, 230V~; 12VA; 14V/0.85A. Según las tiendas, la placa gestiona también la seguridad de la caldera.

Cómo hemos verificado esta ficha

Fagor CONTROL 103

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

MU0870700 figura como placa Fagor en 3 orígenes independientes (Electrotodo, Repuestos Calefacción y SAT CRM). Fichas británicas (1 origen) la titulan con una placa Morco FCB1180: sin confirmar que sea el mismo número. Ninguna cita CONTROL 103 ni CI932807.

Fuentes consultadas

Electrotodo: ficha de la placa Fagor MU0870700Placa Fagor MU0870700, modelos según la tienda y función
SAT CRM: recambios Fagor, placa principal MU0870700MU0870700 como placa principal; MU0868800 y MU0886000
Repuestos Calefacción: tarjeta electrónica principal Fagor MU0870700Código en el título; categoría ECOPLUS FA 20
Repuestos Calefacción: listado SUPERCOMPACT FE-27E con la MU0870700MU0870700 en el listado de la FE-27E
DHS Spares (Reino Unido): placa Morco FCB1180 (MU0870700)FCB1180 (MPN); FEB20E COMBI LPG; «May fit others»
Heating Spares and Controls (Reino Unido): placa Morco FCB1180 (MU0870700)Título «MORC FCB1180 … (MU0870700)»; mismo origen que DHS
Bright Grip Tool Supply (Reino Unido): placa Morco FCB1180 (MU0870700)MPN FCB1180 y «(MU0870700)» en el título; mismo origen que DHS

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Fagor; la marca se cita para indicar compatibilidad.
