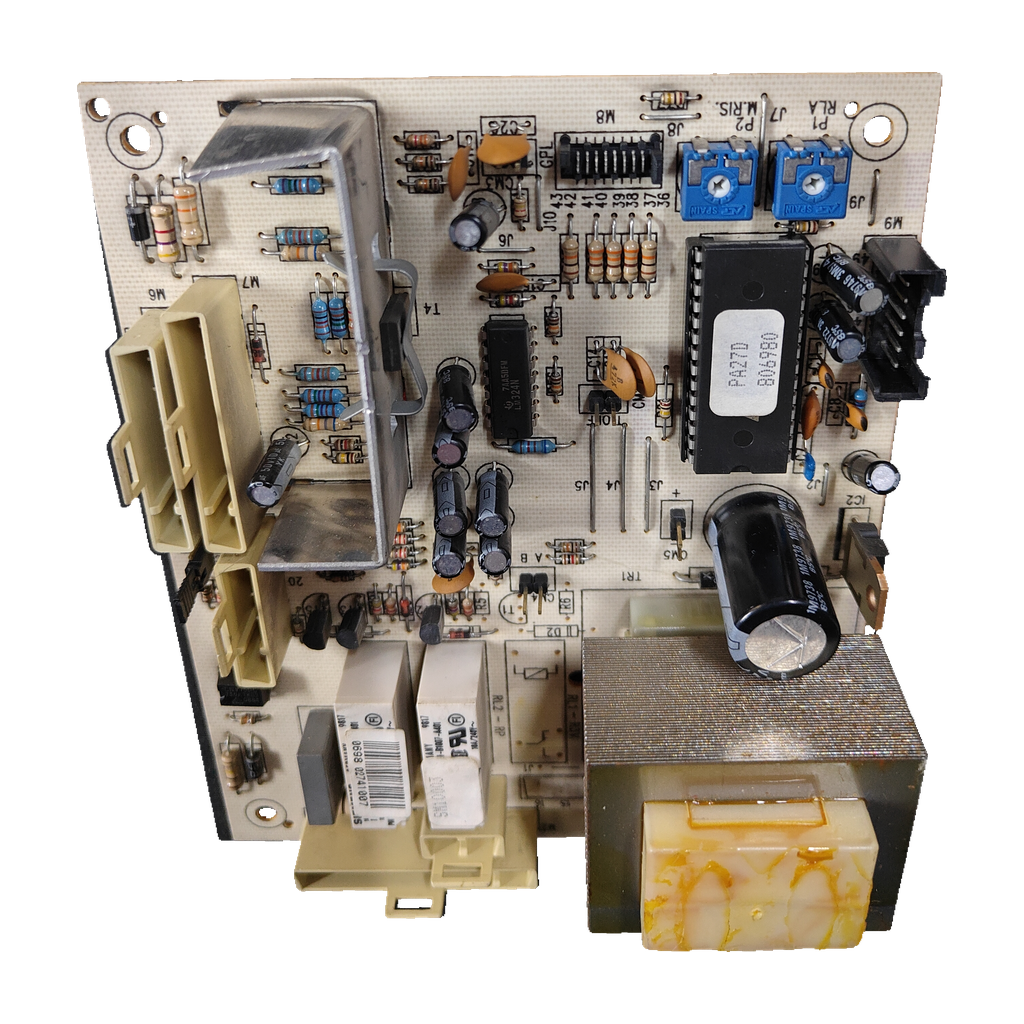

Placa electrónica Fagor MU0813400 · circuito CS0051B LS · para FEE20/1N: Pieza e identificador ampliado

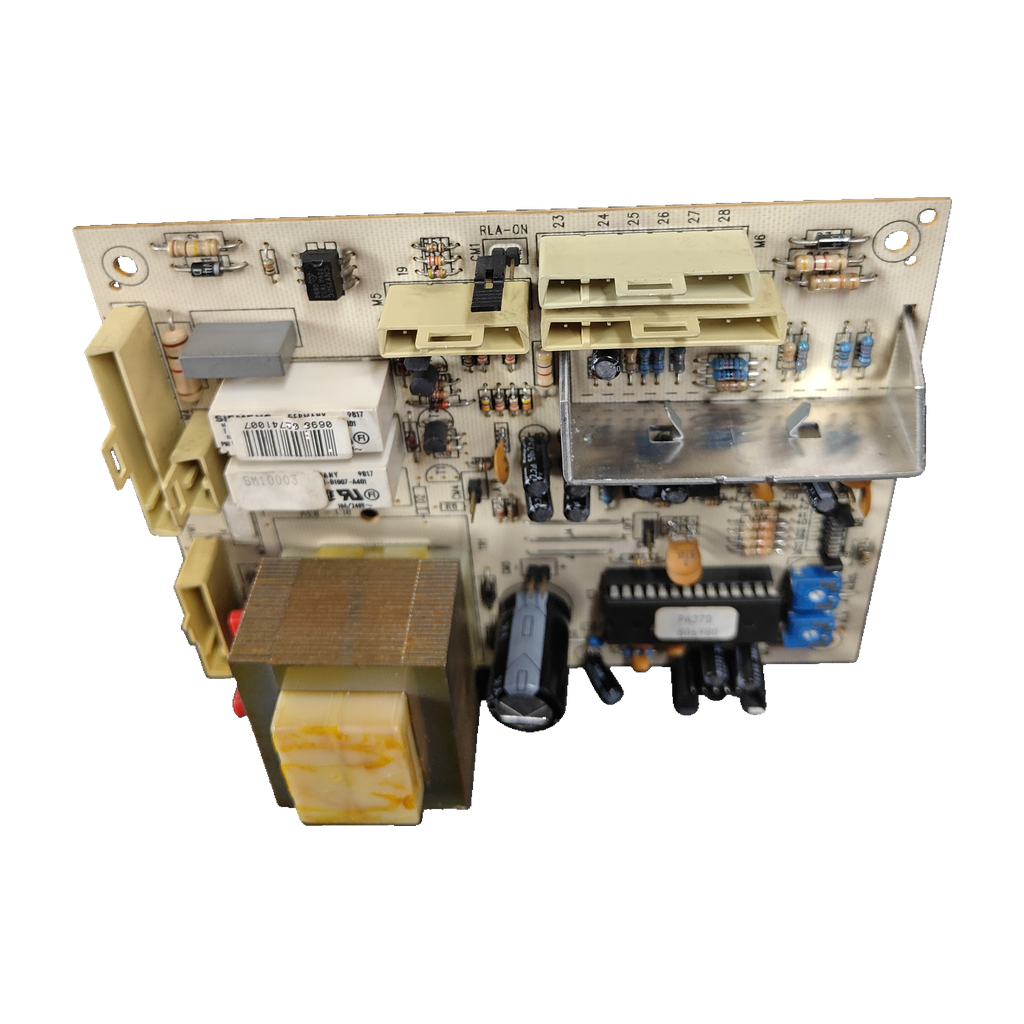

Placa electrónica Fagor MU0813400 · circuito CS0051B LS · para FEE20/1N: vista 2

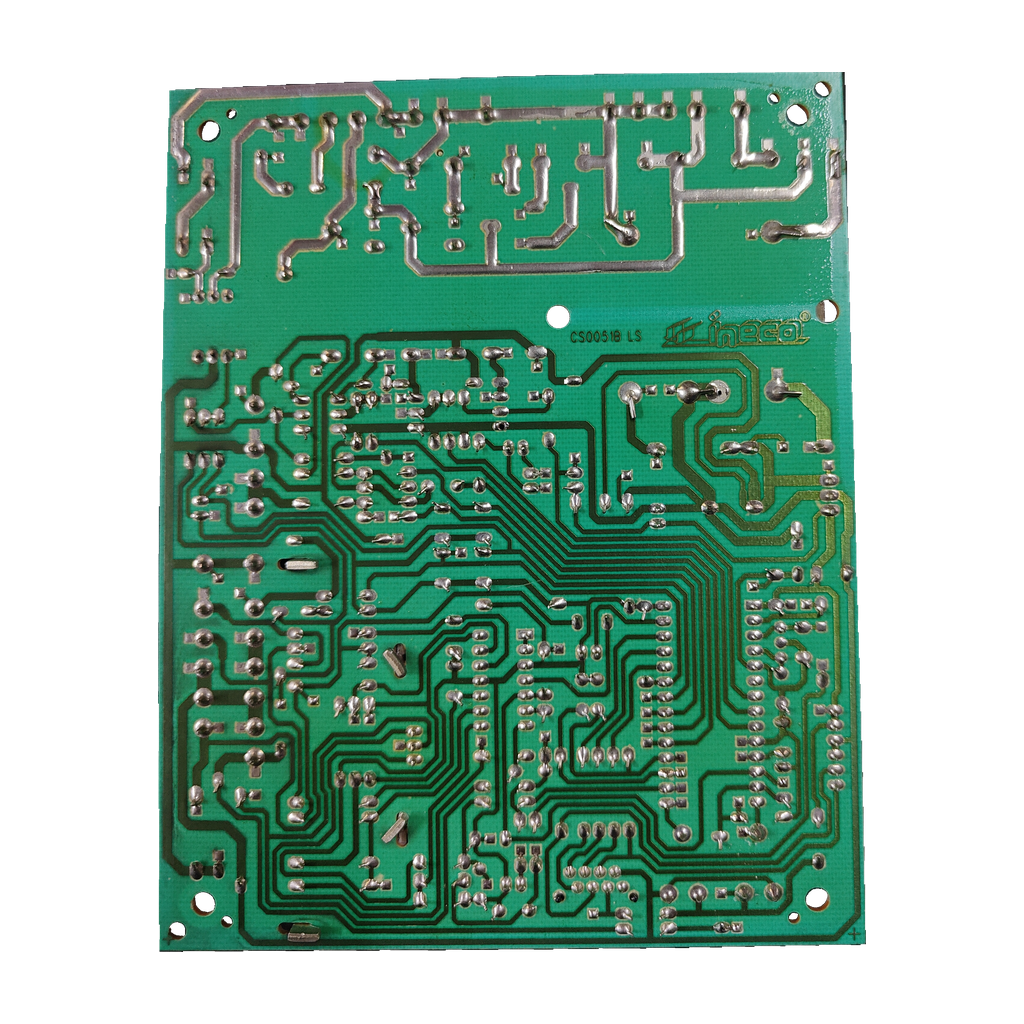

Placa electrónica Fagor MU0813400 · circuito CS0051B LS · para FEE20/1N: vista 3
Placa electrónica Fagor MU0813400 · circuito CS0051B LS · para FEE20/1N: vista 4
FagorFotos de esta unidad
1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

FagorCompatibilidad confirmada

Placa electrónica Fagor MU0813400 · circuito CS0051B LS · para FEE20/1N

Referencia FagorMU0813400

La MU0813400 es la placa electrónica de la caldera Fagor FEE20/1N; esta unidad lleva marcado el circuito CS0051B LS. Nuestro taller confirma la compatibilidad con la FEE20/1N y varias tiendas la listan para ese modelo. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Referencia MU0813400
  • Circuito CS0051B LS
  • Para Fagor FEE20/1N
Todos los códigos de esta unidad3
Referencia Fagor
MU0813400
Código del circuito
CS0051B LS
SKU Ecoklima
PLC309

En las fichas de tienda que hemos leído no aparece el código del circuito (CS0051B LS); su relación con la MU0813400 la confirma nuestro taller.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de la caldera: una tienda la nombra como circuito de control y encendido de la FEE20/1N. Se sospecha de ella si no enciende, no responde al panel, se reinicia sola o marca errores sin sentido.

Compruébalo en tu placa
  1. Con la caldera desconectada, abre el frontal: la placa va en la caja de control, detrás del frontal.
  2. Busca CS0051B LS en el circuito (esta unidad lleva también INECO y, en el relé, SM10003). Una tienda dice que MU0813400 suele ir serigrafiada o en pegatina.
  3. Compara número y posición de relés y conectores: bajo una misma referencia hay versiones distintas.
  4. No la confundas con la MU0868700 (módulo de la FE20E2 en el catálogo de Recambiosresan) ni con el portamandos MU0806900 (FEE20/1N GLP, anulado).
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
MU0813400Código de la placa FEE20/1N en 5 tiendas (3 como referencia); modelo que registra nuestro taller
CS0051B LSCódigo del circuito impreso marcado en esta unidad
INECOMarcado en el circuito de esta unidad
SM10003Marcado del relé de esta unidad
B1007-A401Relé Siemens SH1-D003, 10 A / 240 V~ (subcomponente, no es referencia de la placa)
PA270 / 806980Marcado del subcomponente IC3 (no es referencia de la placa)
288.34.0003Segunda referencia («CodBarras_ref2») en una tienda; 1 fuente
FAG00000240Referencia de una tienda para la Ecocompact Digital FEE20; 1 fuente
No la confundas con
  • MU1241600Código en el título de la ficha de Repuestoscalefaccion para la FEE20/1N · El cuerpo de esa misma ficha dice MU0813400; no aparece en las demás fichas que hemos leído.
  • MU0806900Circuito portamandos de la FEE20/1N GLP, «anulado» en el catálogo de Recambiosresan · Ese catálogo lo lista aparte de la MU0813400, que figura como módulo electrónico de la fee20/1n.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Fagor FEE20/1NConfirmada por nuestro taller · también en 4 tiendas; una más (Recambiosresan) la tiene anulada
Por confirmarPor confirmar
  • Fagor ECOPLUS FA 15/201 origen: Climatización Ibérica (web y Miravia)
  • Fagor Ecocompact FEE 20 (digital)1 origen: una tienda, con MU0813400 junto al nombre
No sirve para
  • Fagor FE20E2Lleva otra placa: MU0868700 (catálogo de Recambiosresan)
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Rele Siemens
MarcadoB1007-A401;10A/240V~;solo subcomponente

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Subcomponente relé
10 A / 250 V~
Aplicación indicada en inventario
FEE20/1N

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende o no responde a ninguna orden del panel.

Es lo que una tienda asocia a la MU0813400. Que un técnico descarte otras causas antes de cambiarla.

Códigos de error erráticos y difíciles de borrar, o reinicios inesperados.

La misma tienda los atribuye a la electrónica.

Relés pegados o marcas de quemaduras en el circuito impreso.

Ficha de la misma tienda.

Estos síntomas vienen de la ficha de una tienda para la ECOPLUS FA 15/20; no hemos hallado una lista de averías de la FEE20/1N.

Antes de cambiar la placa

Lo que revisa el técnico
Monta con un técnico

Corta la corriente antes de tocar la placa; se aconseja que la sustituya un profesional cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué significan los marcados?

En esta unidad el circuito lleva CS0051B LS e INECO; el relé Siemens SH1-D003 va marcado B1007-A401 (10 A / 240 V~) y SM10003. MU0813400 es el código que dan las tiendas para esta placa (3 la llaman referencia) y el que registra nuestro taller; una tienda dice que suele ir serigrafiado o en una pegatina lateral. No hemos hallado fuente que explique INECO.

¿Sirve para mi Fagor FEE20/1N?

Sí. Nuestro taller la ha confirmado para la FEE20/1N y cuatro tiendas (Climatización Ibérica, Recalderas, Gremisat y Repuestoscalefaccion) listan la MU0813400 para ese modelo; Recambiosresan también, con la ficha anulada. En las fichas que hemos leído, ninguna cita CS0051B LS: compara el marcado de tu placa con el de la nuestra.

¿Sirve para la Fagor ECOPLUS FA 15/20 o la Ecocompact FEE 20 Digital?

No está confirmado. Climatización Ibérica (web y Miravia: un origen) da la MU0813400 para la ECOPLUS FA 15/20, y Repuestoscalefaccion para la Ecocompact FEE 20 (digital): 1 origen cada una. Nuestro taller no las ha confirmado. Envíanos desde Contacto una foto de la etiqueta de la caldera y de la placa, o llama al 919 931 595.

¿Hay versiones distintas con la misma referencia MU0813400?

Una tienda avisa de que «bajo una misma referencia se han fabricado versiones distintas» y pide comparar número y posición de relés y conectores. Compara también el circuito: esta unidad lleva CS0051B LS.

¿Es la misma placa en la Fagor FE20E2?

El catálogo de Recambiosresan (2021) da para la FE20E2 el módulo electrónico MU0868700 y pone la MU0813400 en la sección FEE20 (fee20/1n). Para la FEE20/1N, nuestro taller confirma la MU0813400. Si tu caldera es otra, envíanos desde Contacto una foto de la etiqueta de tu placa.

¿Qué otros códigos aparecen alrededor de esta placa?

Recambiosresan añade 288.34.0003 como segunda referencia y titula su ficha «ANULADO», sin explicar el motivo. Repuestoscalefaccion da FAG00000240 en la Ecocompact FEE 20 y titula una ficha de la FEE20/1N como MU1241600, aunque su texto dice MU0813400. El catálogo de Recambiosresan lista aparte el portamandos MU0806900 (FEE20/1N GLP, anulado).

¿Qué síntomas apuntan a esta placa y quién debe montarla?

Una tienda que vende la MU0813400 cita: no enciende o no responde al panel, errores erráticos, reinicios y relés pegados o quemaduras en el circuito. No hemos hallado lista de averías de la FEE20/1N: un técnico debe descartar otras causas. Se aconseja que la monte un técnico cualificado, como dice la ficha de la tienda: la placa maneja tensión de red (relé 10 A / 240 V~) y la caldera funciona con gas.

Cómo hemos verificado esta ficha

Fagor MU0813400

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

Cuatro tiendas unen la MU0813400 con la FEE20/1N y el taller lo confirma; una más la tiene anulada. En las fichas leídas no aparece CS0051B LS y no hemos hallado despiece del fabricante; Repuestoscalefaccion titula la ficha MU1241600, aunque su cuerpo dice MU0813400.
