Placa electrónica Fagor MU8134 · FEECO6 (646CH) para caldera FEE 20

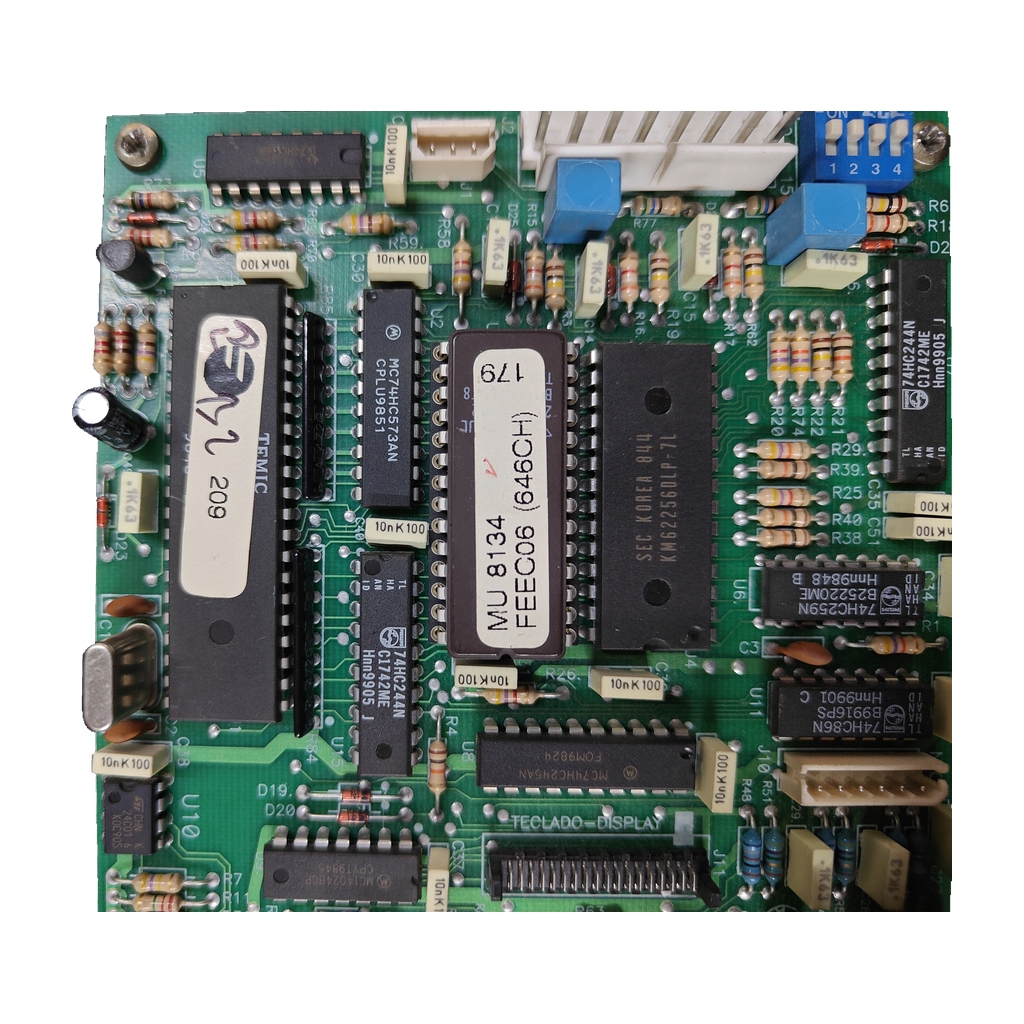

El código MU8134 aparece en la etiqueta o en la EPROM de la placa, junto a FEECO6 (646CH) y 179. MU8134 (también escrito MU 8134) es el modelo y la referencia de la placa. Compara además los rótulos de las conexiones: V GAS, DISPLAY, TECLADO, TECLADO-DISPLAY, LLAMA, NTC y TACO. Una tienda de recambios avisa de que, bajo una misma referencia, se han fabricado versiones distintas: compara también relés y conectores.

Sí. Nuestro taller ha confirmado esta placa para la Fagor FEE 20. La confirmación es para ese modelo, sin sufijo: no se extiende a FEE-20/1N, FE20E-1N ni FEE20/2N. Una tienda de recambios (un origen externo) la vende para la Ecocompact FEE-20-1; si tu caldera lleva sufijo, envíanos desde Contacto una foto de la placa y de la caldera.

No lo des por hecho. Una tienda vende la placa 01779793 como «MU8134-02». Dos tiendas dan MU0813400 para la FEE20/1N y una, para la ECOPLUS FA 15/20. Otras listan MU0868800 (FEE20/2N), MU0870700 y FAG00000239 (FEE 20 digital). Ninguna fuente las cruza con MU8134. Nuestro taller tampoco equipara MU0813400 ni MU8134-02 / 01779793 con esta placa: compara MU8134 y la serigrafía.

MU8134 es el código de la placa Fagor. FEECO6 (646CH) y 179 son los códigos de EPROM anotados por nuestro taller. El manual de la FEE-20 (MU10242) solo nombra un «circuito electrónico de control», sin referencia, y no encontramos ninguna fuente abierta que cruce MU8134 con una referencia de conjunto: por eso la referencia OEM de conjunto no está documentada.

Un transformador (primario 220/230 V, secundarios de 24 V y 40 V, 50/60 Hz), un relé NAIS JS1-24V / AJS1312 con bobina de 24 V CC y un selector DIP de 4 posiciones. No hay ajuste del DIP documentado: anota la posición de tus interruptores antes de cambiarla.

El manual de la FEE-20 da F05 como «Fallo placa control»: si hay una avería interna del circuito electrónico, la caldera se bloquea. F10, F11 y F13 son de la válvula de gas y de termistancias. Una tienda cita, para la MU0813400 (FEE20/1N), que no enciende o no responde a ninguna orden; es otra referencia.

Recomendamos que la monte un técnico cualificado. Según el manual de la FEE-20 (MU10242), la caldera se alimenta a 220–230 V~ · 50 Hz y hay que asegurarse de que llega tensión y de que es la correcta. Una tienda de recambios aconseja además cortar la corriente antes de manipular el aparato.

Fagor FEE 20, tal como figura en la compatibilidad validada del inventario. No se extiende a FEE-20/1N, FE20E-1N, FEE20/2N ni otros sufijos.

Es el valor registrado en las columnas Referencia y Modelo. No se encontró un documento Fagor que lo equipare a MU0813400 o MU8134-02.

El manual indica 220–230 V~ a 50 Hz para el aparato completo; no es una especificación independiente de cada salida de la placa.

La ficha Panasonic de la familia JS1-24V indica bobina de 24 V CC. El sufijo transcrito en inventario no incluye la F de AJS1312F; por eso no se trasladan amperajes de contacto.
