Placa electrónica Siemens LMU34.210B149 · 56.8547.2 para Roca Novadens 24/24F: Pieza e identificador ampliado

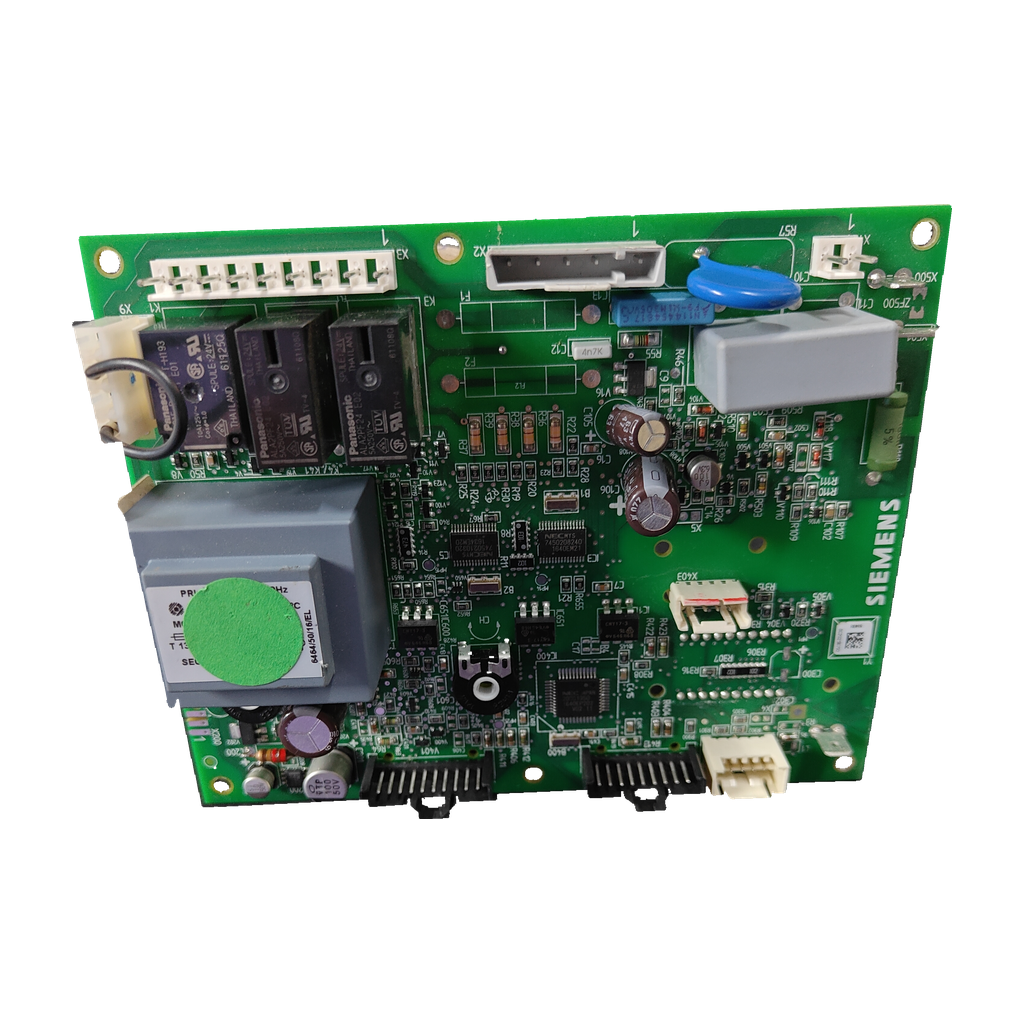

Placa electrónica Siemens LMU34.210B149 · 56.8547.2 para Roca Novadens 24/24F: vista 2

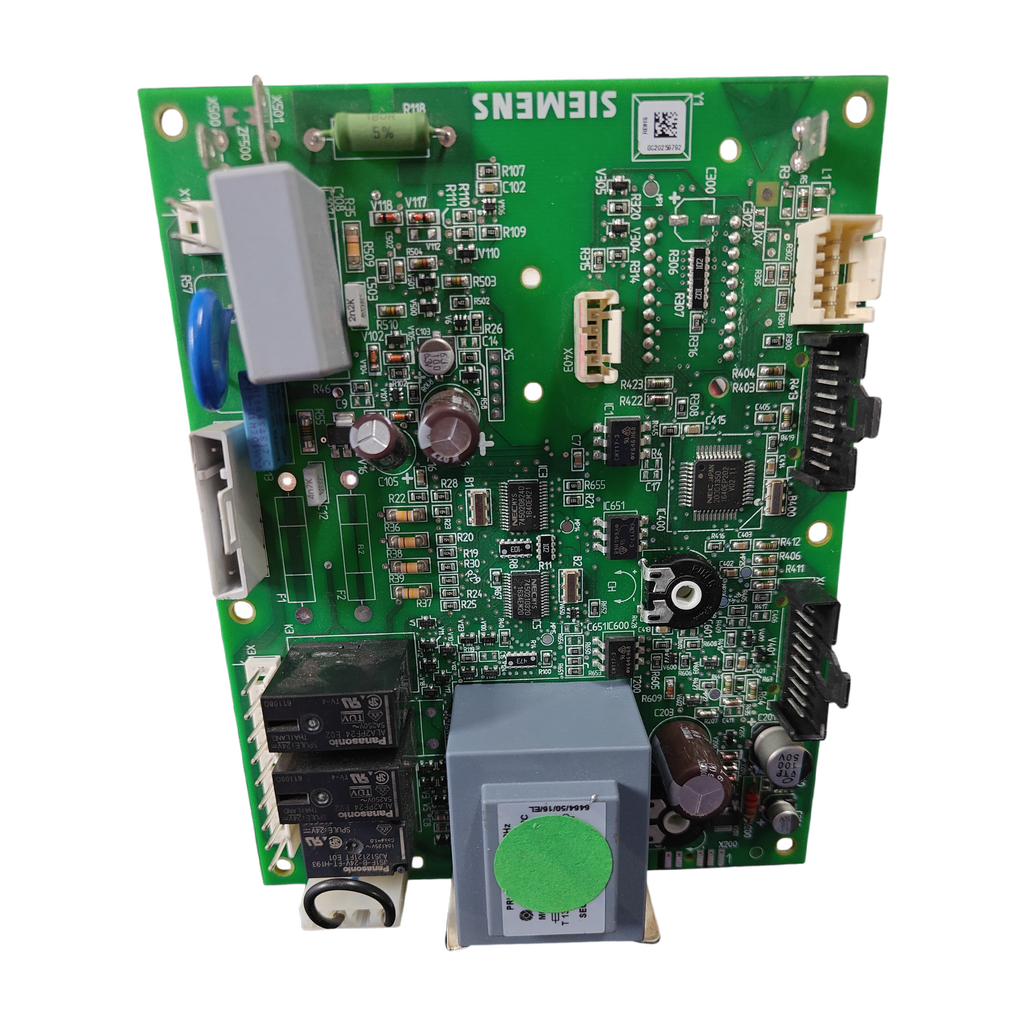

Placa electrónica Siemens LMU34.210B149 · 56.8547.2 para Roca Novadens 24/24F: vista 3

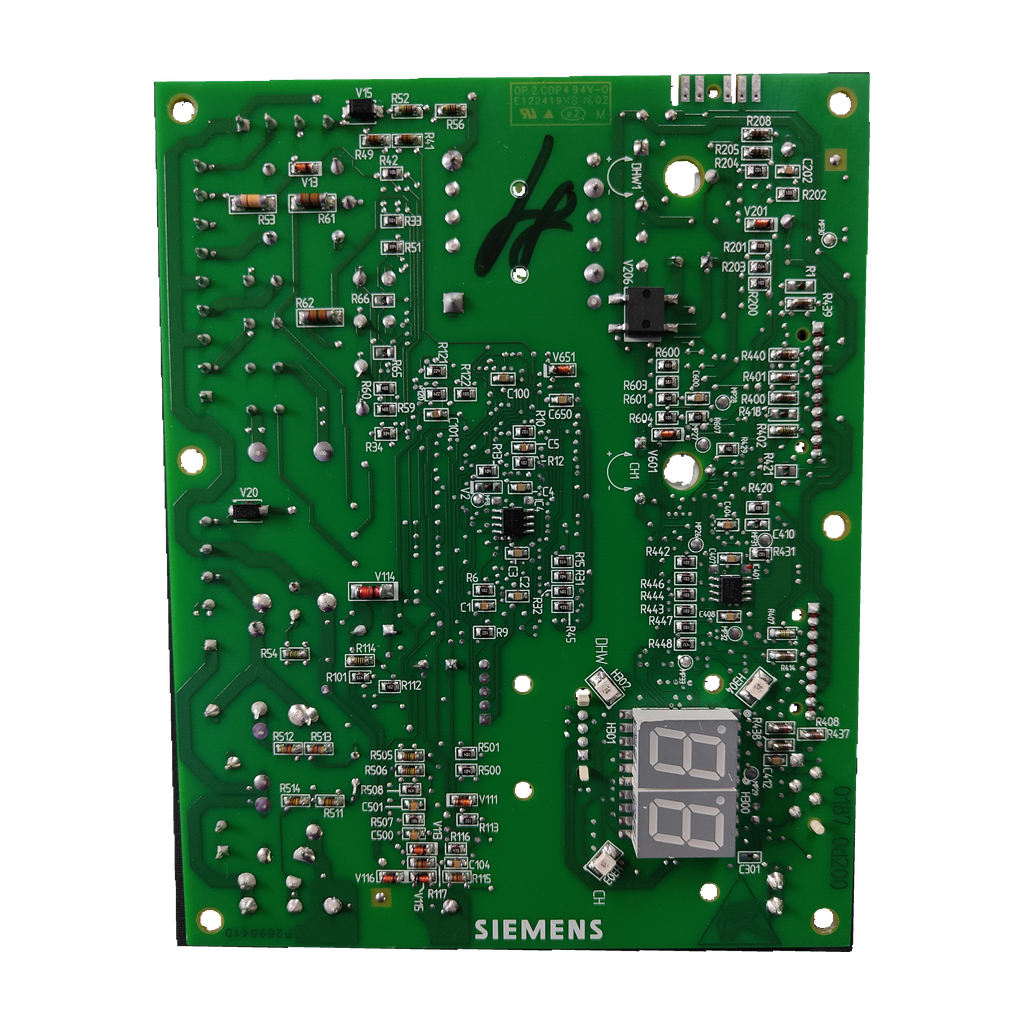

Placa electrónica Siemens LMU34.210B149 · 56.8547.2 para Roca Novadens 24/24F: vista 4

SiemensFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

SiemensReferencia verificada

Placa electrónica Siemens LMU34.210B149 · 56.8547.2 para Roca Novadens 24/24F

Código del circuito0187 01200

La LMU34.210B149 (ref. 56.8547.2, circuito 0187 01200) es una placa Siemens que nuestro taller confirma para Roca Novadens 24/24F, Baxi Roca Neodens 24/24F y 28/28F, Roca Neodens Platinum 24/24F, Roca Novanox Platinum 24/24F, Novanox Platinum y Baxi Roca Platinum / Neodens. Cuatro tiendas la ofrecen como placa Baxi. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Siemens LMU34.210B149
Ref. 56.8547.2
Circuito 0187 01200
Roca Novadens 24/24F

Todos los códigos de esta unidad4

Código del circuito: 0187 01200
Referencia Siemens: 56.8547.2
Código de la etiqueta: LMU34.210B149
SKU Ecoklima: PLC152

Recirepuestos da junto a LMU34.210B149 los marcados 0187 0d100 y 0466 0a200, distintos del 0187 01200 de nuestra placa, y Baxi usa más de un código (5691540, 5703660). Guíate por lo impreso en tu placa.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica que gestiona la caldera. Se sospecha de ella cuando la caldera no responde o se bloquea y ya se han descartado sondas, bomba, alimentación y cableado. Por trabajar a 230 V, debe diagnosticarla un técnico.

Compruébalo en tu placa

Busca en la etiqueta la designación Siemens LMU34.210B149 y la referencia 56.8547.2; en el circuito impreso, el código 0187 01200.
Compara el relé Panasonic SPUE2A24V (24 V), el transformador 645450/16/EL y los marcados V02.11 y 1703090086.
No la confundas con otra LMU34: las tiendas dan códigos Baxi distintos (5691540, 5703660) y una lista otra tarjeta Roca para la Novadens (125568605).
Mira en la placa de características que tu caldera es una Roca Novadens 24/24F u otra confirmada por nuestro taller en esta ficha. Con otra variante, compara los códigos antes de pedirla.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

LMU34.210B149	Designación Siemens marcada en la placa (también LMU34210B149)
56.8547.2	Referencia marcada en la etiqueta (también 5685472 o 56 8547 2)
0187 01200	Código del circuito impreso (también 0187-01200 o 018701200)
V02.11	Versión de software marcada en la placa
1703090086	Marcado en la placa; ninguna fuente lo explica
5691540	Código Baxi de la placa en Combistore y Luna3 (Legnago Ferr; Etaricambi: JJJ005691540)
5703660	Código Baxi de la placa en Prime HT Luna In HT (Arbo Bari; también BA005703660)
SPUE2A24V	Relé Panasonic de la placa (24 V)
645450/16/EL	Transformador de la placa

No la confundas con

125568605Tarjeta Roca «LMU 34 B NOVADENS» que SATCRM lista para la Novadens 24/24 F (V.01) · Otro código: ninguna fuente lo une a LMU34.210B149. Dos tiendas más lo dan como sustituido por o igual a 125569154.
125569583Tarjeta electrónica de la Roca Novanox 24/24 F (V.0), pieza 17 de su despiece · Es la tarjeta que el despiece de Suner da para otra caldera, la Novanox 24/24 F (V.0); ninguna fuente la une a LMU34.210B149.

Calderas en las que va

7 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Roca Novadens 24/24FConfirmada por nuestro taller
Roca Novanox Platinum 24/24FConfirmada por nuestro taller
Baxi Roca Platinum / NeodensConfirmada por nuestro taller
Novanox PlatinumConfirmada por nuestro taller
Baxi Roca Neodens 24/24FConfirmada por nuestro taller
Baxi Roca Neodens 28/28FConfirmada por nuestro taller
Roca Neodens Platinum 24/24FConfirmada por nuestro taller

Por confirmarPor confirmar

Baxi Combistore HTLegnago Ferr (Baxi 5691540)
Baxi Luna3 Comfort HTLegnago Ferr (Baxi 5691540)
Baxi Luna3 Comfort HT SolarLegnago Ferr (Baxi 5691540)
Baxi Luna3 Comfort IN HTLegnago Ferr (Baxi 5691540)
Baxi Luna3 Comfort IN HT SolarLegnago Ferr (Baxi 5691540)
Baxi Luna3 Comfort Max HTLegnago Ferr (Baxi 5691540)
Baxi Luna3 Silver Space HTLegnago Ferr (Baxi 5691540)
Baxi Prime HT Luna IN HTArbo Bari (Baxi 5703660)
Roca Novanox 24/24 F (V.0)1 fuente: Suner lista la tarjeta 125569583 (pieza 17); ninguna cita LMU34.210B149 para ella.

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Características y marcados técnicos

Alimentacion etiqueta: 230V~ 50Hz
Tiempo marcado en etiqueta: TSAmax. 5s

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Subcomponente resistencia R118: tolerancia 5 %
Sustrato/PCB: 94V-0; marcado E122419
Aplicación indicada en inventario: ROCA NOVADENS 24/24F

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Compara los marcados

Fotografía la etiqueta de tu placa: LMU34.210B149, 56.8547.2 y 0187 01200 deben coincidir.

Monta con un técnico

La placa trabaja a 230 V: que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa Siemens LMU34.210B149?

Busca en la etiqueta LMU34.210B149 y 56.8547.2, y en el circuito impreso 0187 01200. Compara el relé Panasonic SPUE2A24V (24 V), el transformador 645450/16/EL y los marcados V02.11 y 1703090086. La etiqueta indica 230V~ 50Hz y TSAmax. 5s.

¿Sirve para mi Roca Novadens 24/24F?

Sí. Nuestro taller ha confirmado esta placa para la Roca Novadens 24/24F y también para Baxi Roca Neodens 24/24F y 28/28F, Roca Neodens Platinum 24/24F, Roca Novanox Platinum 24/24F, Novanox Platinum y Baxi Roca Platinum / Neodens. Con otra variante, compara los códigos o envíanos desde Contacto una foto de la etiqueta de tu placa.

¿Sirve también para calderas Baxi?

Sí para las Baxi Roca Neodens 24/24F y 28/28F y la Baxi Roca Platinum / Neodens: las confirma nuestro taller. Otras Baxi salen de una sola tienda: Legnago Ferr (Baxi 5691540) da la Combistore HT y seis Luna3 (cinco Comfort y la Silver Space HT); Arbo Bari (5703660) da la Prime HT Luna In HT. Compara los códigos.

¿Qué significan LMU34.210B149, 56.8547.2 y 0187 01200?

LMU34.210B149 es la designación Siemens marcada en la placa y la que usan las tiendas. 56.8547.2 es la referencia marcada: un anuncio de Leboncoin la da junto a LMU34.210B149. 0187 01200 es el código del circuito impreso. V02.11 es la versión de software. Ninguna fuente explica 1703090086.

¿Es la misma que la tarjeta Roca 125568605 de la Novadens?

No lo sabemos. SATCRM lista para la Novadens 24/24 F (V.01) una «TARJETA ELECTRÓNICA LMU 34 B NOVADENS», referencia 125568605, y otras dos tiendas la dan como sustituida por o igual a 125569154; una la lista también para Neodens y Platinum. Ninguna cita LMU34.210B149: no las damos por equivalentes. Nuestro taller confirma esta LMU34.210B149 para la Novadens 24/24F y otras Roca y Baxi.

¿Vale cualquier placa LMU34 o los códigos Baxi 5691540 y 5703660?

No basta con que sea una LMU34 ni con un código Baxi. BoilerPCB (tienda en inglés) da un PT distinto para cada Duotec y Promax HE (12, 15, 24, 28, 33 y 40) y avisa de que hay que elegir la versión de la caldera; la etiqueta de barras no indica la versión de la placa. Legnago Ferr usa el 5691540 y Arbo Bari el 5703660 para la misma designación LMU34.210B149, sin explicar por qué. Compara LMU34.210B149, 56.8547.2 y 0187 01200.

¿Quién debe montarla y qué conviene comprobar antes?

Un técnico cualificado: la placa trabaja a 230 V según su etiqueta. Recirepuestos avisa de que un montaje incorrecto o una avería en otra pieza puede inutilizar el recambio: descarta antes otros componentes y comprueba que tu placa dice LMU34.210B149.

Cómo hemos verificado esta ficha

Siemens LMU34.210B149

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

Etaricambi, Legnago Ferr, Arbo Bari y Recirepuestos unen LMU34.210B149 con una placa de caldera Baxi; Leboncoin une 56.8547.2 con ella. Nuestro taller confirma la Novadens 24/24F y otras Roca y Baxi.

Fuentes consultadas

Legnago Ferr: scheda Siemens LMU34.210B149, Baxi 5691540 (7 modelos Baxi)Código Baxi 5691540 y lista de calderas Baxi compatibles
Arbo Bari: scheda LMU34.210B149 para Baxi Prime HT Luna In HT (5703660)Código Baxi 5703660 y modelo de caldera
Etaricambi: ficha de la placa Siemens LMU34.210B149 para caldera Baxi (JJJ005691540)LMU34.210B149 como placa de caldera Baxi
Recirepuestos: módulo/placa de caldera Baxi LMU34.210B149 reacondicionadaLMU34.210B149 con los marcados 0187 0d100 y 0466 0a200
Leboncoin: anuncio de la platine Siemens LMU34.210B149, réf. 56.8547.2Une 56.8547.2 con LMU34.210B149

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Siemens, Roca ni Baxi; las marcas se citan para indicar compatibilidad.
