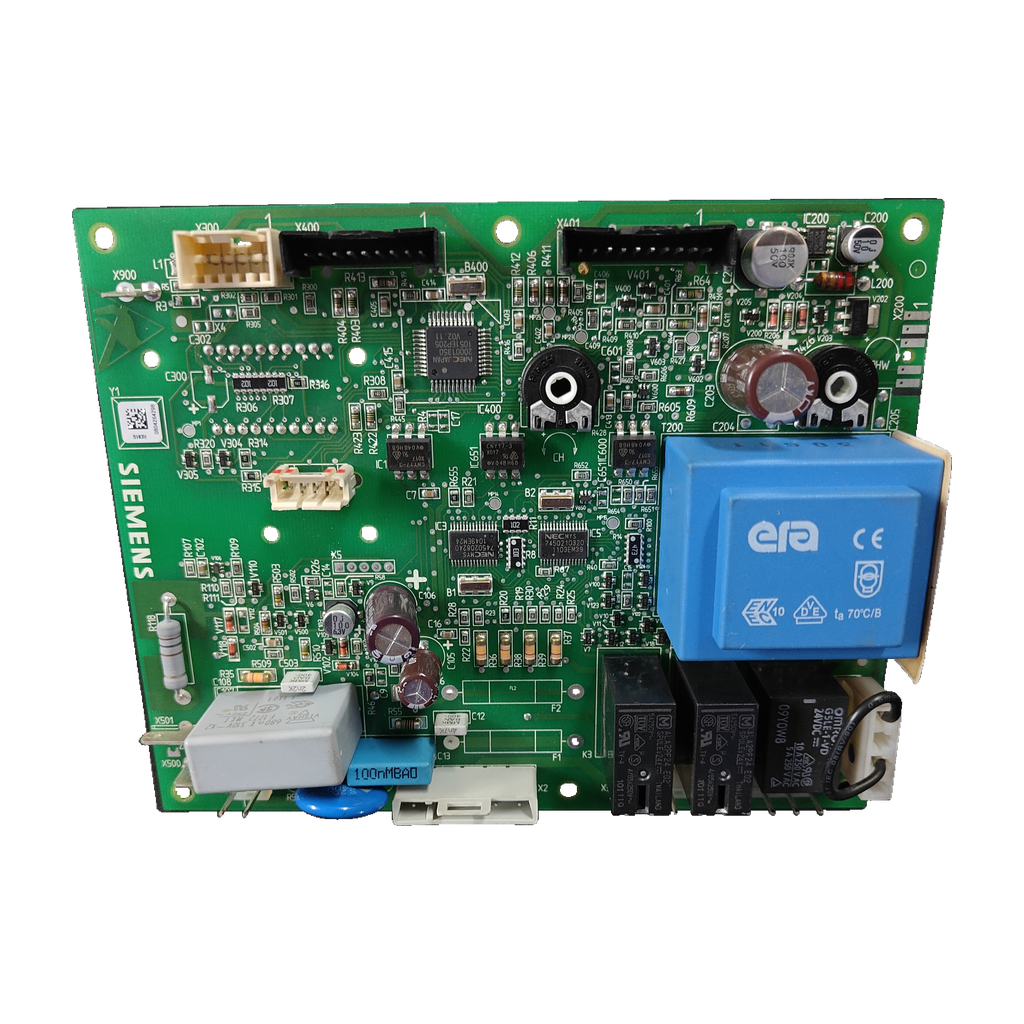

Placa electrónica Siemens LMU34.210B149 · 56.8547.2 para Baxi Roca Neodens 24/24F: Pieza e identificador ampliado

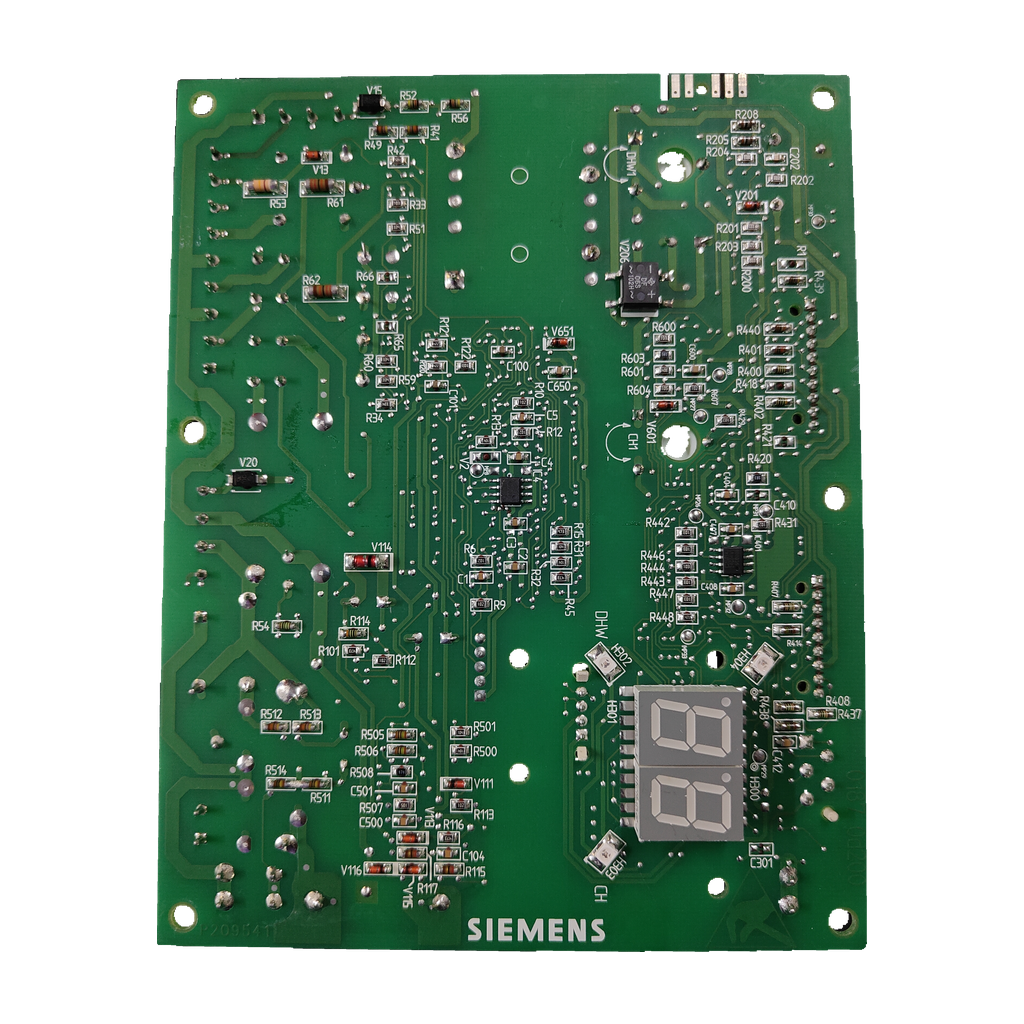

Placa electrónica Siemens LMU34.210B149 · 56.8547.2 para Baxi Roca Neodens 24/24F: vista 2

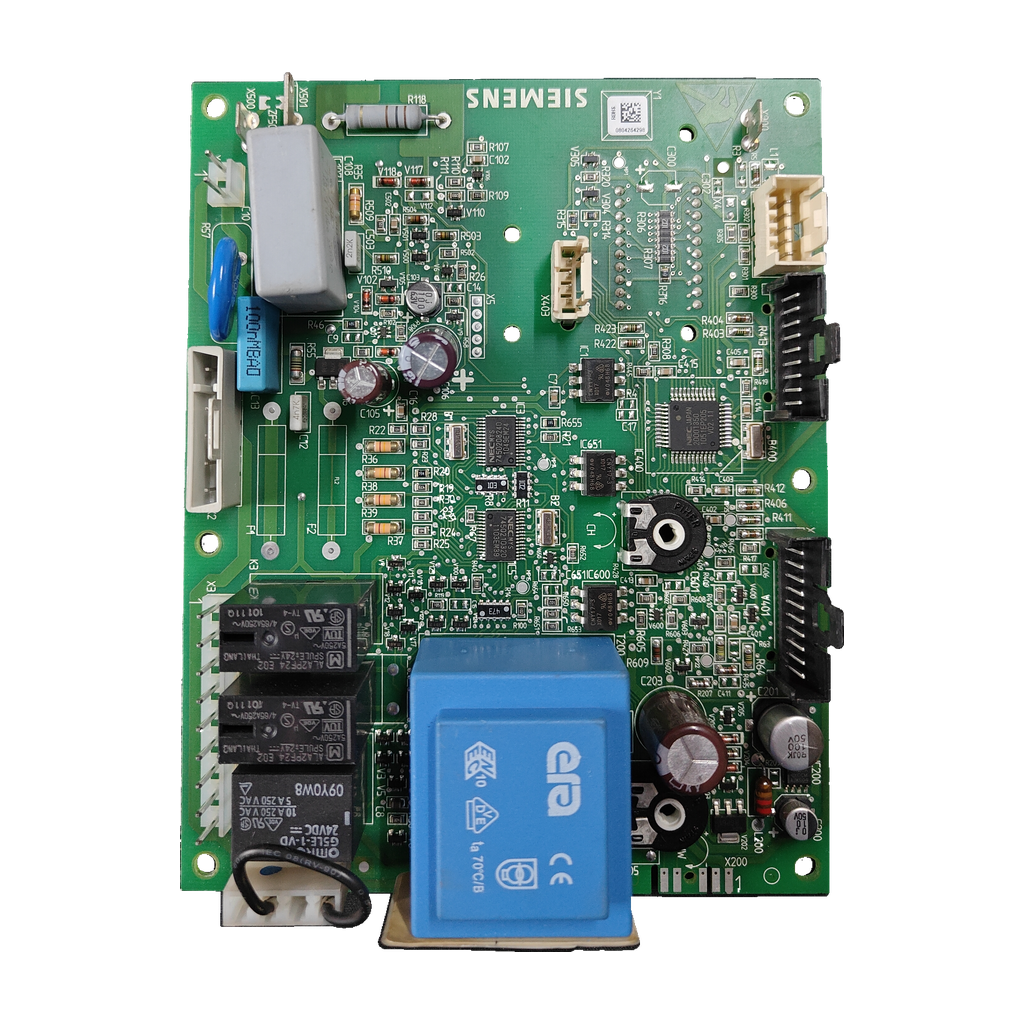

Placa electrónica Siemens LMU34.210B149 · 56.8547.2 para Baxi Roca Neodens 24/24F: vista 3
Placa electrónica Siemens LMU34.210B149 · 56.8547.2 para Baxi Roca Neodens 24/24F: vista 4
SiemensFotos de esta unidad
1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

SiemensReferencia verificada

Placa electrónica Siemens LMU34.210B149 · 56.8547.2 para Baxi Roca Neodens 24/24F

Referencia Baxi Roca125569154

La LMU34.210B149 (ref. 56.8547.2) es una placa Siemens para calderas Baxi, usada y revisada; nuestro taller la confirma para Neodens 24/24F y 28/28F, Neodens Platinum 24/24F, Novadens 24/24F y Novanox Platinum. Código Baxi 125569154 en Neodens 24/24F y 28/28F y Platinum 24/24F, 24 AF, 28/28F, 28 AF y 33/33F; otras calderas, otros códigos.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Ref. 56.8547.2 · V02.11
  • 230 V~ · 50 Hz
  • Baxi 125569154 (Neodens 24/24F)
Todos los códigos de esta unidad5
Referencia Baxi Roca
125569154
Código del circuito
P709547
Referencia Siemens
56.8547.2
Código de la etiqueta
LMU34.210B149
SKU Ecoklima
PLC149

Según la caldera, la misma designación Siemens lleva otro código Baxi (125569154, 5691540, 5703660): compara con la lista de la tuya.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Unidad de gestión de la caldera: según Siemens, la LMU34 modula el gas variando la velocidad del ventilador. Se revisa si el diagnóstico apunta a la electrónica.

Compruébalo en tu placa
  1. Busca en la placa la designación LMU34.210B149 y la referencia 56.8547.2. En la nuestra van también P709547, V02.11 y 1102250082.
  2. Compara el código Baxi de tu caldera: las listas de la Neodens 24/24F y la Platinum 24/24F dan el 125569154; otras, 5691540 (Luna3) o 5703660 (Prime HT).
  3. No la confundas con la 7691279, la carcasa 125569654 ni el cable 125851327.
  4. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
  5. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera.
Códigos de esta pieza
LMU34.210B149Designación Siemens marcada (también LMU34210B149)
56.8547.2Referencia de la etiqueta (también 5685472, 568547-2); Doninstal y Leboncoin la unen a la LMU34.210B149
P709547Código del circuito impreso (también P-709547)
V02.11Versión de software marcada
1102250082Código marcado; no hemos encontrado ninguna fuente que lo explique
125569154Código oficial en la lista de recambios Baxi de la Platinum 24/24F GN X (Nº 154). También sale en una lista de la Neodens 24/24F alojada en codigocalderas.com (no consta como del fabricante). Tres tiendas lo unen a la LMU34.210B149
5691540Código Baxi de la LMU34.210B149 en Luna3 y Combistore HT (2 tiendas)
No la confundas con
  • 7691279Placa Baxi de las Neodens Plus Eco y Platinum Compact. Un anuncio titulado Neodens 24/24F la da (ref. 125731400 / 7691279) · Ni la etiqueta ni la lista de la 24/24F la dan para esa caldera
  • 5703660Placa LMU34.210B149 de la Prime HT Luna In HT (Arbobari) · Otro código Baxi y otra caldera
  • 125569654Carcasa del cuadro de control (Nº 152, lista de la Neodens 24/24F) · Es una carcasa, no una placa
  • 125851327Cable de la tarjeta Platinum (lista Baxi) · Es un cable, no la placa

Calderas en las que va

10 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Baxi Roca Neodens 24/24FConfirmada por nuestro taller · también en la lista de la Neodens 24/24F y 3 tiendas
  • Baxi Roca Neodens 28/28FConfirmada por nuestro taller · también en 3 tiendas (LMU34.210B149 + 125569154) y Baxistock
  • Baxi Roca Platinum 24/24FLista oficial Baxi (125569154) + 4 tiendas
  • Baxi Roca Platinum 24 AF y 28 AF4 tiendas con el 125569154
  • Baxi Roca Platinum 28/28F y 33/33F3 tiendas con el 125569154: Repuestos Calefacción, Recambios Baxi, ICG Calderas
  • Roca Neodens Platinum 24/24FConfirmada por nuestro taller
  • Roca Novadens 24/24FConfirmada por nuestro taller
  • Roca Novanox Platinum 24/24FConfirmada por nuestro taller
  • Novanox PlatinumConfirmada por nuestro taller · también en Repuestos Calefacción (125569154)
  • Baxi Roca Platinum / NeodensConfirmada por nuestro taller
Por confirmarPor confirmar
  • Baxi Roca Platinum Max 28/28F2 fuentes: Recambios Baxi, ICG Calderas (125569154)
  • Baxi Luna3 Comfort HT3 tiendas con otro código Baxi, el 5691540 (Legnago Ferr, Doninstal, Ricambipercaldaie)
  • Baxi Combistore HT y Luna3 Comfort Max HT, Silver Space HT, Comfort HT Solar, Comfort IN HT e IN HT Solar1-2 fuentes con el 5691540: Legnago Ferr (todas) y Ricambipercaldaie (las tres primeras)
  • Baxi Prime HT Luna In HT1 fuente: Arbobari (5703660)
No sirve para
  • Baxi Roca Neodens Plus, Plus Eco y Platinum CompactOtra placa: 7691279 (3 fuentes; la Plus sin Eco, un anuncio)
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Familia LMU34.210Bxxx (Siemens)

Tensión de red
AC 230 VFicha Siemens
Potencia de quemador
Hasta 70 kWFicha Siemens

Características y marcados técnicos

Frecuencia indicada
50 Hz
TSA max indicado
5 s
Origen indicado
Made in Germany

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Alimentación
230 V~ / 50 Hz
Subcomponente, condensador electrolítico
100 μF / 63 V
Subcomponente, condensador azul
100nM / 400
Subcomponente azul/relé
ta 70 °C/B
Aplicación indicada en inventario
Baxi/Roca Neodens 24/24F

Antes de cambiar la placa

Lo que revisa el técnico
Monta con un técnico

Siemens: no abrir ni modificar la unidad; aislar la instalación de la red antes de tocar el cableado.

Preguntas frecuentes

6 preguntas

¿Dónde está el código de esta placa y cuál debo comparar?

En la placa van marcadas la designación LMU34.210B149 y la referencia 56.8547.2: compara primero esas dos. Van también P709547, V02.11 y 1102250082 (no hemos encontrado fuente que lo explique). El código Baxi no está marcado: lo dan la lista oficial de Baxi de la Platinum 24/24F (Nº 154), tiendas que lo unen a la LMU34.210B149 y una lista de la Neodens 24/24F en otra web.

¿Sirve para mi Baxi Roca Neodens 24/24F?

Sí. Nuestro taller la ha confirmado para la Baxi Roca Neodens 24/24F. Además, Openclima, Repuestos Calefacción y Recambios Baxi la listan para esa caldera con el 125569154 y la LMU34.210B149, y su lista de recambios da el 125569154 como «Tarjeta electrónica Platinum» (Nº 154). Si es otra, compara los códigos.

¿En qué otras calderas Baxi va la misma placa?

Nuestro taller también la confirma para Neodens 28/28F, Neodens Platinum 24/24F, Novadens 24/24F, Novanox Platinum y Platinum / Neodens. Con el 125569154 y 3 o más fuentes: Neodens 28/28F y Platinum 24/24F, 24 AF, 28 AF, 28/28F y 33/33F; con 1 o 2: Platinum Max 28/28F. Luna3 y Combistore HT llevan el 5691540.

¿Por qué hay fichas con otro código Baxi para la LMU34.210B149?

Hay tiendas que dan para la LMU34.210B149 el 5691540 (Combistore HT y varias Luna3 HT) o el 5703660 (Prime HT Luna In HT). Otras dos dan el 5703660 con la versión 2.09 de la LMU34, no la V02.11 de la nuestra. Ninguna aclara si es la placa del 125569154: compara los códigos.

¿Con qué otras piezas se confunde?

La 7691279 es otra placa Baxi: una ficha de recambios, ICG Calderas y un anuncio de Wallapop la dan para las Neodens Plus Eco y la Platinum Compact; el anuncio se titula «Neodens 24/24F» pero lista Neodens Plus. La 125569654 es una carcasa y la 125851327, un cable.

¿Hay que ajustar algo al montarla y quién debe hacerlo?

No tenemos datos que confirmen ajustes para tu versión de software (V02.11). Debe montarla un técnico cualificado: la placa trabaja a 230 V y gobierna una caldera de gas.

Cómo hemos verificado esta ficha

Siemens LMU34.210B149

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

Neodens 24/24F y otras calderas, confirmadas por el taller. Tres tiendas unen la LMU34.210B149 con el 125569154 (lista oficial Baxi de la Platinum 24/24F). Otras calderas: 5691540 o 5703660. Caldaiaricambi.it da el 5691540 con la LMU34.211D149 y no se cuenta.
