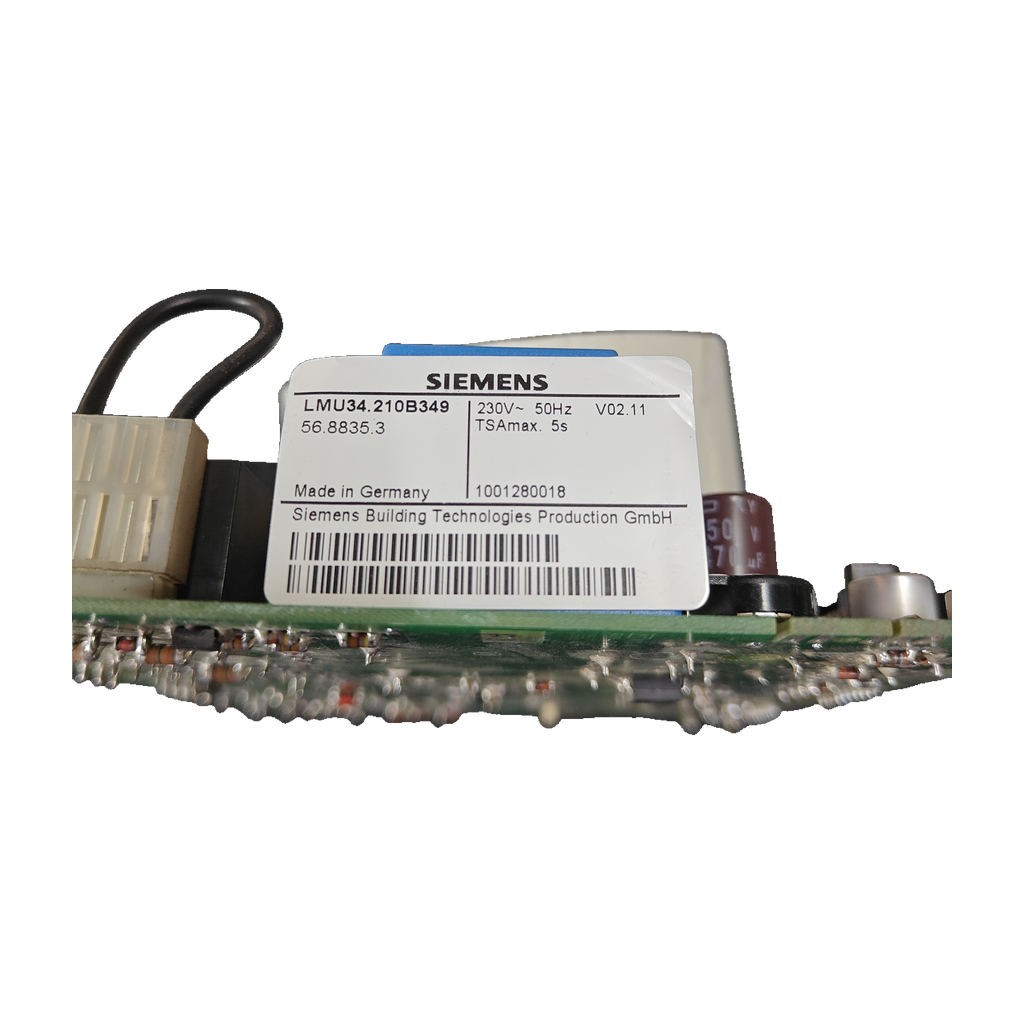

Placa electrónica Siemens LMU34.210B349 · CIB 100200 para Roca Novanox Platinum 24/24F: Pieza e identificador ampliado

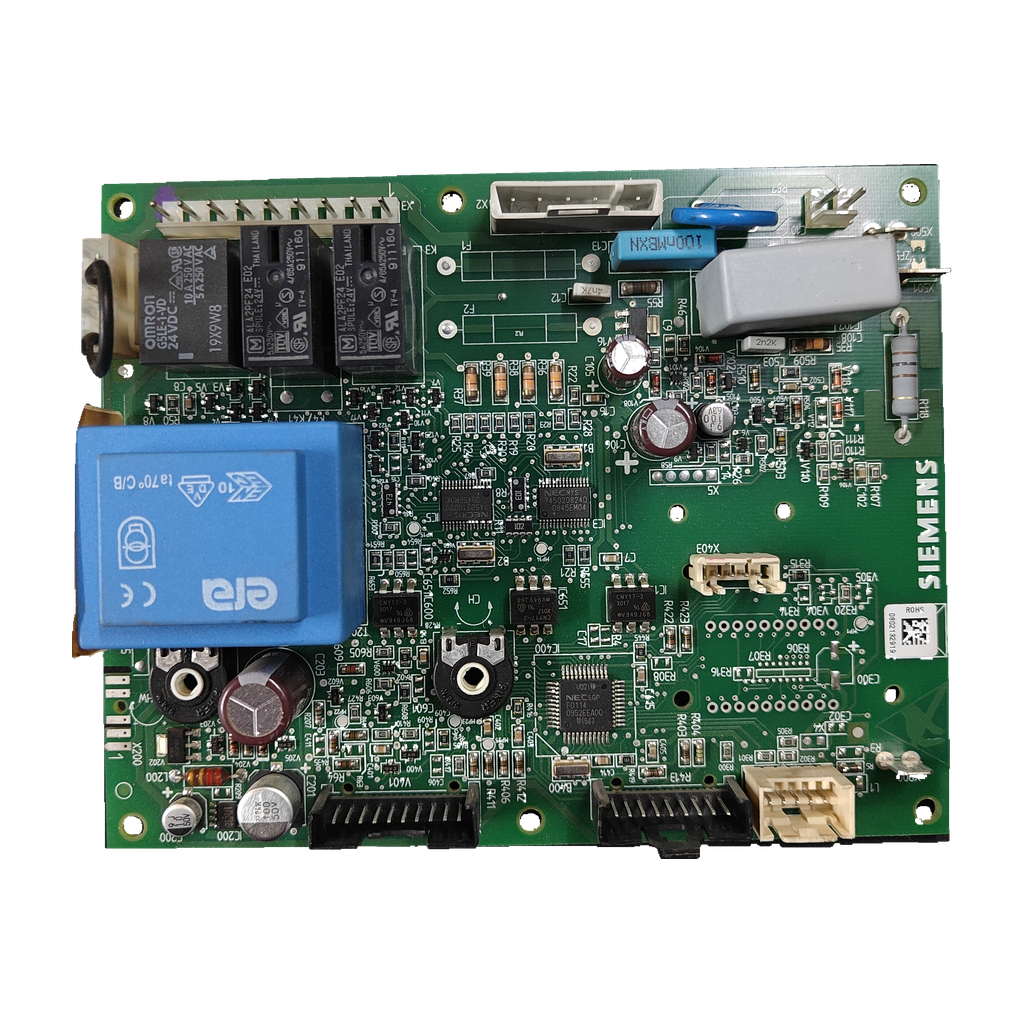

Placa electrónica Siemens LMU34.210B349 · CIB 100200 para Roca Novanox Platinum 24/24F: vista 2

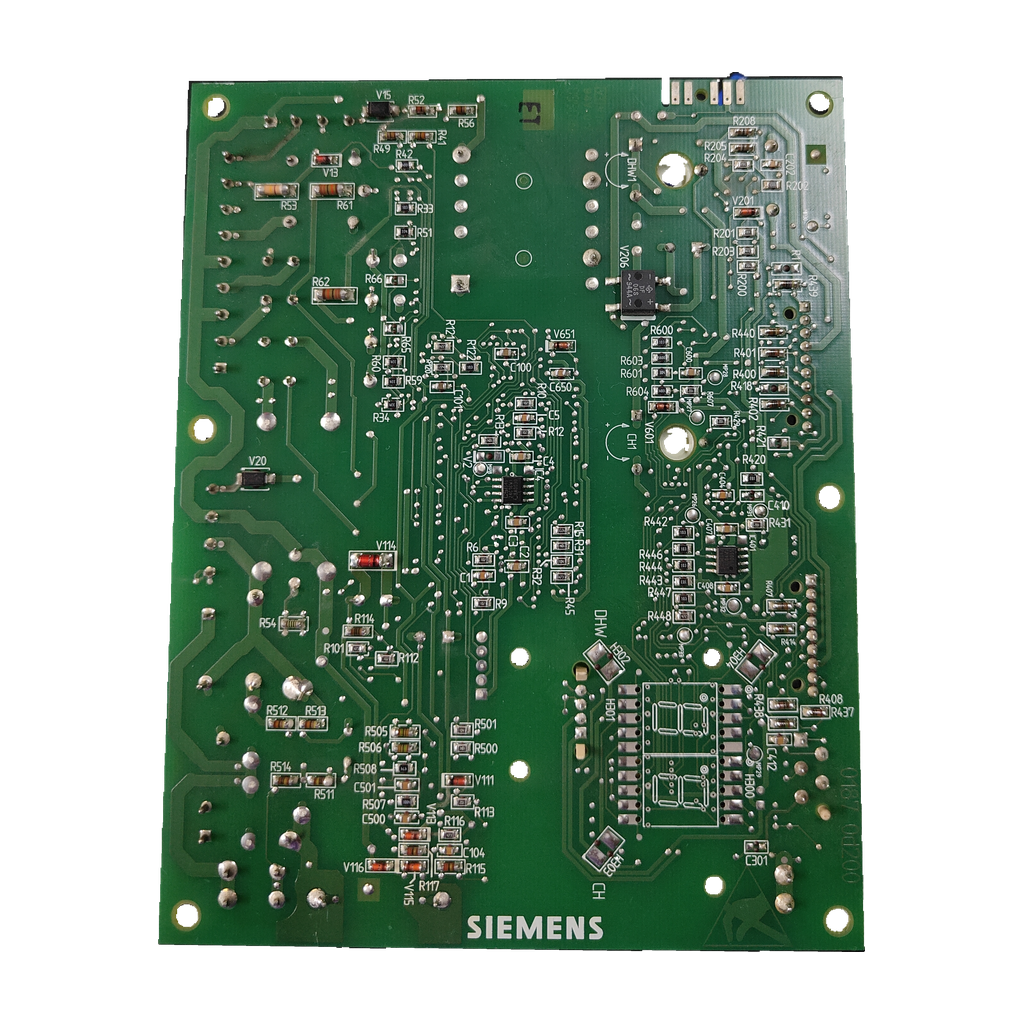

Placa electrónica Siemens LMU34.210B349 · CIB 100200 para Roca Novanox Platinum 24/24F: vista 3
Placa electrónica Siemens LMU34.210B349 · CIB 100200 para Roca Novanox Platinum 24/24F: vista 4
SiemensFotos de esta unidad
1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

SiemensCompatibilidad confirmada

Placa electrónica Siemens LMU34.210B349 · CIB 100200 para Roca Novanox Platinum 24/24F

Código del circuitoCIB 100200

La LMU34.210B349 es una placa electrónica de control de caldera Siemens (circuito CIB 100200, 230 V~ 50 Hz), confirmada por nuestro taller para la Roca Novanox Platinum 24/24F. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Siemens LMU34.210B349
  • 230 V~ · 50 Hz
  • Software V02.11
  • Circuito CIB 100200
Todos los códigos de esta unidad4
Código del circuito
CIB 100200
Referencia Siemens
56.8835.3
Código de la etiqueta
LMU34.210B349
SKU Ecoklima
PLC148

Tres tiendas dan 125569154 como referencia Baxi Roca de la placa de la Novanox Platinum 24/24F y un despiece de blog da 125569583 para la tarjeta de la Novanox 24/24 F (V.0). En las páginas que hemos leído, ninguna las une a LMU34.210B349. Compara siempre LMU34.210B349 y 56.8835.3.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Es la unidad de gestión de la caldera (Boiler Management Unit, en la terminología de Siemens): regula el quemador variando la velocidad del ventilador. La ficha oficial de Siemens de la serie LMU34 recoge errores de sonda (10, 20 y 28) y bloqueo no volátil por pérdida de llama.

Compruébalo en tu placa
  1. Busca en la placa la designación Siemens LMU34.210B349 y el código de circuito CIB 100200.
  2. Compara también los códigos marcados 56.8835.3 y 08213219. No te fíes solo de «LMU34»: hay versiones y modelos distintos.
  3. La nuestra marca 230 V~ 50 Hz y software V02.11. Una LMU34 de otra versión (por ejemplo la 2.09) puede ser otra variante.
  4. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
LMU34.210B349Designación Siemens marcada en la placa
56.8835.3Código marcado en la placa
CIB 100200Código del circuito impreso
08213219Código marcado en la placa
1001280018Código marcado en la placa
No la confundas con
  • 125569154Placa de la Novanox Platinum 24/24F según Gremisat, Calemur y Electrotodo · En las páginas que hemos leído, ninguna la une a LMU34.210B349; compara las etiquetas
  • 125568605Equivalente de 125569154 «en algunos modelos», según Electrotodo · En las páginas que hemos leído, tampoco se une a LMU34.210B349
  • 125569583Tarjeta electrónica de la Novanox 24/24 F (V.0) en el despiece de un blog · Ese despiece no cita LMU34.210B349
  • JJJ005703660Placa LMU34 versión 2.09 que una tienda da para Baxi Luna IN HT 240 y Prime HT 240 y 280 · La nuestra es la LMU34.210B349 con software V02.11
  • JJJ005691540Placa LMU34 AVS77 que una tienda da para la Baxi Luna 3 Comfort HT · Otro código; en las páginas leídas, ninguna une este código con LMU34.210B349

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Roca Novanox Platinum 24/24FConfirmada por nuestro taller
Por confirmarPor confirmar
  • Baxi Luna 3 HT Comfort1 fuente: foro técnico (placa montada en esa caldera). Una tienda le da otra placa: JJJ005691540
No sirve para
  • Baxi Luna IN HT 240, Prime HT 240 y 280Una tienda les da otra placa LMU34 (v2.09): JJJ005703660
  • Baxi Prime HT 1.120 y Prime Storage HTOtra tienda les da la placa LMU34 JJJ005703660
  • Chappée Luna 3 HTEUna tienda le da otro circuito LMU34: JJJ005691520
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Serie LMU34.2 (ficha oficial de Siemens)

Alimentación
AC 230 V (LMU34.2)Siemens CC1N7491.1en
Consumo sin cargas
10 VASiemens CC1N7491.1en
Dimensiones y peso
160 × 127 × 43,05 mm · ≈ 300 gSiemens CC1N7491.1en
Potencia de quemador
Hasta 70 kW, modulando el ventiladorSiemens CC1N7491.1en
Montaje
Vertical · carcasa cerrada · IP40 mín.Siemens CC1N7491.1en

Características y marcados técnicos

Alimentacion/frecuencia
230 V~; 50 Hz
Version software
V02.11
TSAmax marcado
5 s
Pais de fabricacion marcado
Made in Germany

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Subcomponente relé OMRON G5LE-1-V
bobina 24 VDC; contactos 10 A 250 VAC~ y 5 A 250 V~
Subcomponente relé OMRON G5LE-1-V-D
bobina 24 VDC; contacto 10 A 250 VAC
Marcado normativo visible
RoHS
Aplicación indicada en inventario
ROCA NOVANOX PLATINUM 24/24F
Código marcado
1001280018; 08213219

Síntomas de que puede fallar

Lo que revisa el técnico
La bomba no se activa y no llega tensión a su relé en la placa.

Caso de un foro técnico con esta placa en una Baxi Luna 3 HT Comfort: no había tensión en la alimentación de la bomba ni en la bobina de su relé en la placa. Un usuario del hilo lo atribuía a un fallo general de la electrónica: conectores sueltos, contactos húmedos, cables roídos o placa defectuosa.

La ficha oficial de Siemens de la serie LMU34 lista errores de sonda: 10 (sonda exterior), 20 (sonda de caldera) y 28 (gases de combustión). El código que muestre tu caldera puede ser otro: consulta su manual.

Según Siemens, la pérdida de llama provoca un bloqueo no volátil en la LMU34.

Antes de cambiar la placa

Lo que revisa el técnico
Aislar la red antes de tocar el cableado

Siemens indica aislar antes la instalación de la red con desconexión omnipolar.

Resistencia R118

Siemens avisa de que la resistencia R118 puede alcanzar temperaturas altas en funcionamiento.

Preguntas frecuentes

7 preguntas

¿Cómo identifico esta placa y qué códigos debo comparar?

La designación Siemens LMU34.210B349 va marcada en la placa. Compárala con los códigos marcados 56.8835.3, 08213219 y 1001280018, y con el código de circuito CIB 100200. Marca además 230 V~ 50 Hz y software V02.11.

¿Sirve para mi Roca Novanox Platinum 24/24F?

Sí. Nuestro taller ha confirmado esta placa para la Roca Novanox Platinum 24/24F. En las páginas que hemos leído, ninguna une LMU34.210B349 con esa caldera: tres tiendas la nombran con la referencia 125569154. Una tienda (Openclima, en su página en italiano) ofrece la LMU34.210B349 para «caldaia Baxi» y un foro técnico checo la sitúa en una Baxi Luna 3 HT Comfort.

¿Qué significa LMU34.210B349?

Según la ficha oficial de Siemens, LMU34 es la serie de unidades de gestión de caldera. LMU34.2 es la versión de 230 V (la LMU34.3 es de 120 V) y LMU34.210Bxxx es una de sus familias de modelo. En los fragmentos que hemos leído de esa ficha no aparece el sufijo 349. CIB 100200 es el código del circuito impreso.

¿Vale cualquier placa LMU34?

No. Siemens distingue modelos como LMU34.210Axxx, 210Bxxx, 215Bxxx, 216Bxxx o 220Bxxx. Una tienda da la LMU34 versión 2.09 (JJJ005703660) para Baxi Luna IN HT 240 y Prime HT 240 y 280, y otra da la JJJ005691540 para la Luna 3 Comfort HT. Compara la designación completa y el software.

¿Es la misma que la referencia 125569154 que venden algunas tiendas?

No podemos afirmarlo con fuentes. Gremisat, Calemur y Electrotodo dan 125569154 para la Novanox Platinum 24/24F, y Electrotodo añade 125568605 como equivalente en algunos modelos. En las páginas que hemos leído, ninguna las une a LMU34.210B349. Para tu Novanox Platinum 24/24F, nuestro taller sí confirma esta placa. ¿Dudas? Llámanos al 919 931 595.

¿Qué averías se relacionan con esta placa?

Siemens recoge en la serie LMU34 errores de sonda (10, 20 y 28) y bloqueo por pérdida de llama. En un foro técnico, con esta placa en una Baxi Luna 3 HT Comfort, no llegaba tensión a la bomba ni a la bobina de su relé en la placa. Los códigos de tu caldera pueden ser otros: mira su manual.

¿Qué hay que tener en cuenta al montarla?

La placa trabaja a 230 V en una caldera de gas. Siemens indica aislar antes la instalación de la red, no abrir ni modificar la unidad, montarla en vertical dentro de una carcasa cerrada y evitar la condensación.

Cómo hemos verificado esta ficha

Siemens LMU34.210B349

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Una tienda y un foro citan LMU34.210B349 y Siemens documenta la familia LMU34.210Bxxx (en los fragmentos leídos, sin el sufijo 349). En las páginas que hemos leído, ninguna une LMU34.210B349 con la Novanox: tres tiendas la nombran con la referencia 125569154. Esa caldera la confirma el taller.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Siemens ni de Baxi Roca; las marcas se citan para indicar compatibilidad.
