Placa electrónica Siemens LMU83.08AMP · Beretta MP08 20005569 para Junior 24 CSI: Pieza e identificador ampliado

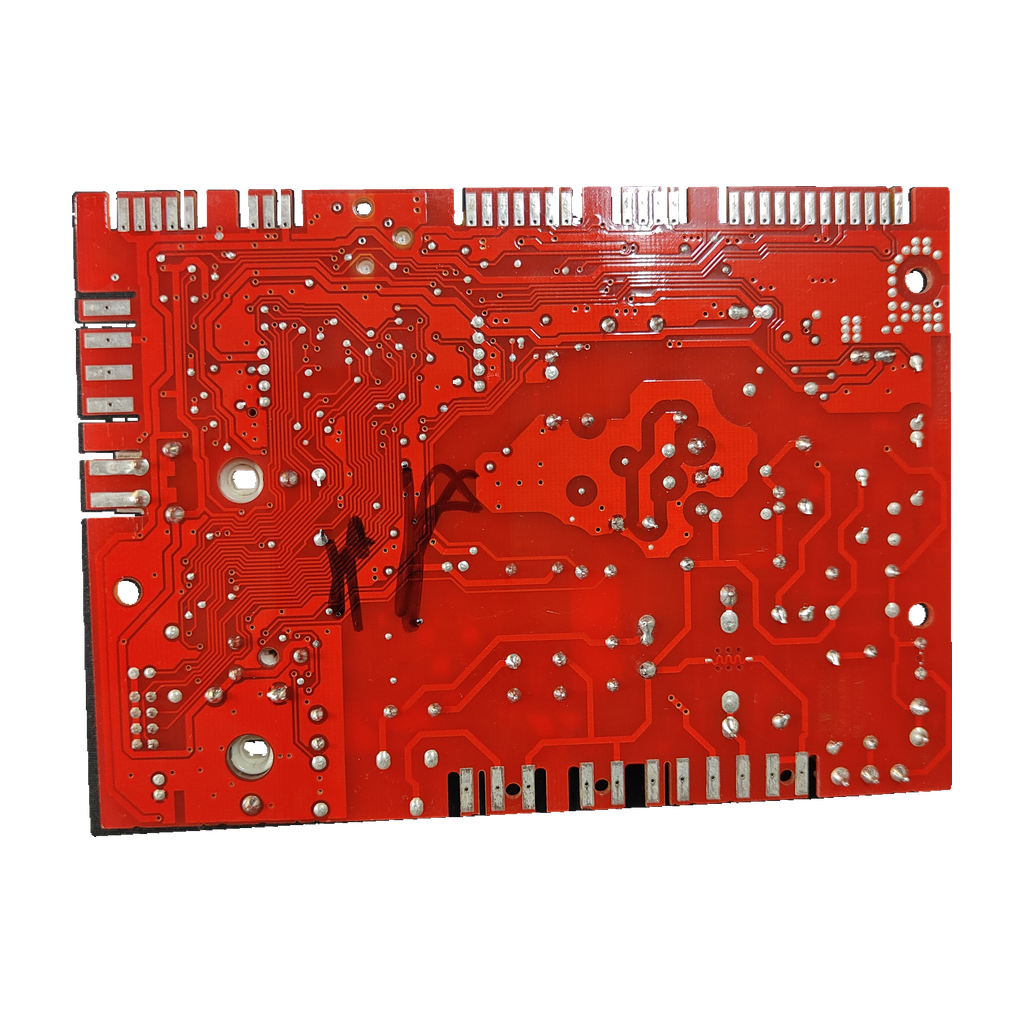

Placa electrónica Siemens LMU83.08AMP · Beretta MP08 20005569 para Junior 24 CSI: vista 2

Placa electrónica Siemens LMU83.08AMP · Beretta MP08 20005569 para Junior 24 CSI: vista 3

SiemensFotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

SiemensReferencia verificada

Placa electrónica Siemens LMU83.08AMP · Beretta MP08 20005569 para Junior 24 CSI

Referencia Beretta20005569

La 20005569 es la placa de gestión MP08 de Beretta (Siemens LMU83.08AMP, marcaje 20002563 MP08). Nuestro taller la ha confirmado para la Junior 24 CSI; según tres tiendas sirve también en Ciao J 24 CSI/CAI y Simply 24 CSI. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Beretta MP08 · 20005569
Siemens LMU83.08AMP
Marcaje 20002563 MP08
Junior · Ciao J · Simply 24

Todos los códigos de esta unidad4

Referencia Beretta: 20005569
Código del circuito: 11600093REV01
Código de la etiqueta: LMU83.08AMP
SKU Ecoklima: PLC393

El catálogo oficial de Beretta no cita 20002563, 11600093 ni LMU83.08AMP: son marcajes de la pieza, confirmados por nuestro taller.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Tarjeta electrónica con microprocesador que controla el funcionamiento de la caldera y gestiona sus alarmas, según el manual de Beretta. Se sospecha de ella si la caldera no enciende o no completa el encendido.

Compruébalo en tu placa

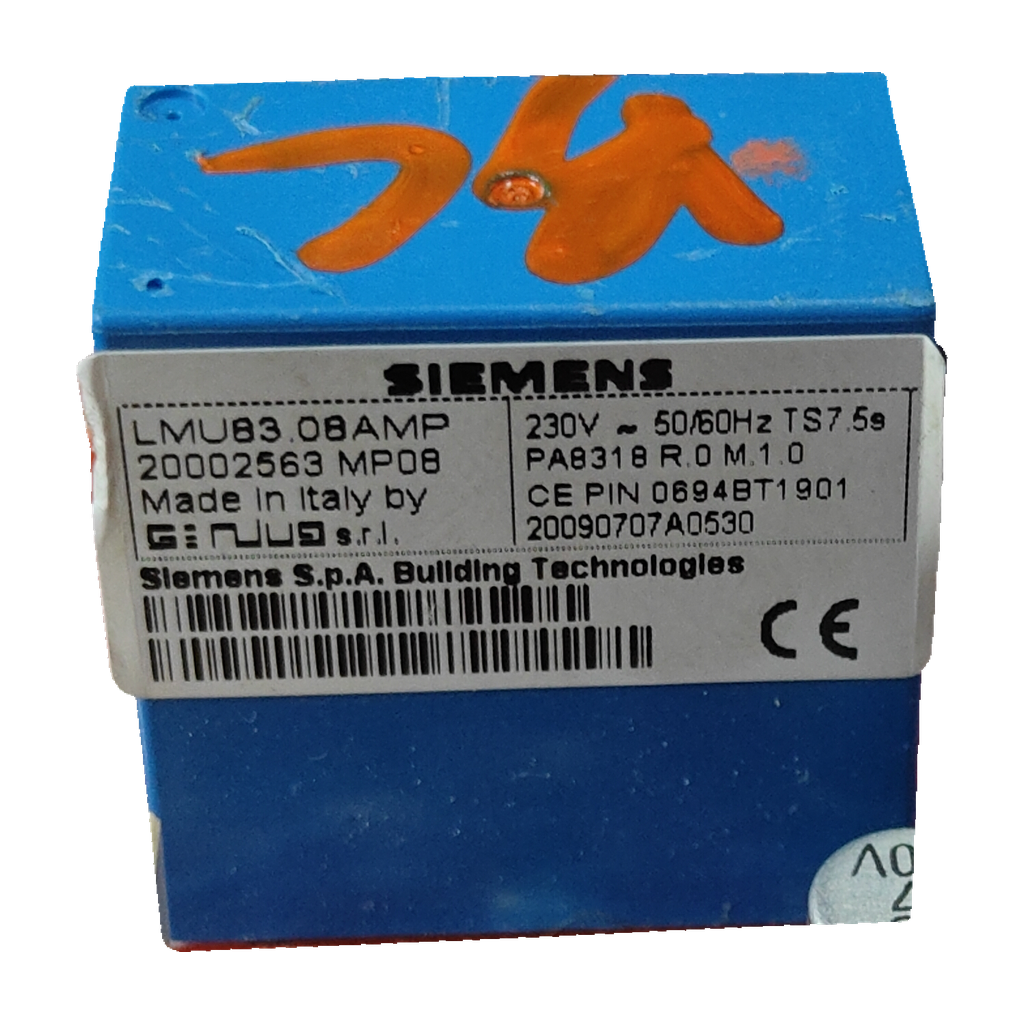

Mira la placa: marcaje 20002563 MP08, circuito impreso 11600093REV01 y modelo Siemens LMU83.08AMP.
Compara con la referencia de servicio de Beretta, la 20005569; las tiendas la dan también como 20223988 y, para Riello, 4366838.
Mira el código de aparato en la placa de características de tu caldera: 20002341, 20008927, 20011982 o 20057803.
No te fíes solo del nombre del modelo: coteja el código completo del aparato.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

20005569	Referencia de servicio Beretta: placa MP08, pos. 20 del catálogo oficial de la Junior 24 CSI
20002563 MP08	Marcaje de la placa (una tienda lo cita impreso en la MP08, con TS 7.5)
LMU83.08AMP	Modelo Siemens de la placa; no se halló documentación Siemens del sufijo exacto
11600093REV01	Marcaje del circuito impreso (PCB)
20223988	Código nuevo de la 20005569 según tiendas («ex 20005569»)
4366838	Código Riello de la MP08; tiendas lo cruzan con la 20005569
PA8318 R.0 M.1.0 · 0694BT1901 · 20090707A0530	Otros marcajes de la placa

Calderas en las que va

8 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Beretta JUNIOR 24 CSI (código de aparato 20002341 / E3C)Confirmada por nuestro taller · también en el catálogo oficial (aparato 20008669 E3L / 20008670 E4L) y 3 tiendas
Beretta CIAO J 24 CSI (código de aparato 20008927)Sercatec + 3 tiendas
Beretta CIAO J 24 CAI (código de aparato 20011982)3 tiendas
Beretta SIMPLY 24 CSI (código de aparato 20057803)3 tiendas
Beretta Junior 24 CAI (20011592 / 20099549)3 tiendas
Beretta Junior 24 CSI (20048245)3 tiendas
Beretta Simply 24 CAI (20057891 / 20099565)3 tiendas
Sylber Quadra K 24 A (20012223), Quadra K 24 S (20010832) y Quadra One K 24 S (20008791)3 tiendas

Por confirmarPor confirmar

Beretta Junior 24 CAI GPL (20049560 / 20099564)1 tienda: Termica Ricambi
Beretta Simply 24 CSI GPL (20057804) y Simply 24 CAI GPL (20057893 / 20099566)1 tienda: Termica Ricambi
Riello Caldariello 24 KI C, 24 KI DGT, 24 KIS DGT e IN 24 KIS I (20012598, 20041204, 20041084, 20043195)2 tiendas con código (Climacore, Termica Ricambi); Antonelli, solo las series 24 KI, 24 KIS e IN 24 KIS
Riello Caldariello 24 KIS C (20008661)Climacore con el código; Antonelli y Faustoricambi, solo la serie 24 KIS
Vokera Compact 24 SE (Rev. 8) y Compact 28 SE (Rev. 7)2 tiendas británicas, con la ref. 20005569 (como placa Vokera)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Modelos con BOM de la placa MP08

Beretta: JUNIOR 24 CSI · 20002341 (E3C)Compatibilidad validada en ; el despiece Beretta identifica placa MP08 20005569 en la posición 20.
Beretta: CIAO J 24 CSI · 20008927La lista de piezas de origen Beretta asigna 20005569 a la placa de gestión MP08.
Beretta: CIAO J 24 CAI · 20011982La lista de piezas de origen Beretta asigna 20005569 a la placa de gestión MP08.
Beretta: SIMPLY 24 CSI · 20057803La lista de piezas de origen Beretta asigna 20005569 a la placa de gestión MP08.

La referencia 20005569 aparece en las listas de piezas citadas para estos modelos. En los modelos que no figuran aquí, coteja el código completo del aparato y la placa instalada antes de seleccionar el recambio.

Referencias, marcajes y datos eléctricos

Modelo transcrito en el inventario: Siemens LMU83.08AMP; no se encontró documentación Siemens para decodificar el sufijo exacto.
Código/marcaje del módulo: 20002563 MP08 (transcripción de ; la BOM Beretta identifica el servicio MP08 como ref. 20005569, sin cruce oficial del marcaje 20002563).
Referencia de servicio Beretta: 20005569 para la placa de gestión MP08, posición 20, en el despiece Junior 24 CSI 20002341/E3C.
Marcaje de PCB: 11600093REV01; revisión y relación con la referencia de servicio no interpretadas por el fabricante en las fuentes consultadas.
Alimentación/frecuencia transcritas: 230 V~; 50/60 Hz. El manual Beretta del aparato completo Junior 24 CSI indica 230-50 y 100 W; ese dato de caldera no se atribuye a la placa.
Tiempo TS: 7,5 s (transcripción del inventario; no se localizó un documento OEM que lo defina para esta revisión).
Relé PCJ-124D3M-WG: La ficha TE/OEG describe bobina 24 VDC y contactos de hasta 5 A / 250 VAC; son especificaciones del relé, no de la placa completa.
Condensadores transcritos: 220 μF/16 V; 470 μF/50 V; 1000 μF/35 V. Componentes auxiliares, sin asignarles función no documentada.
Marcajes adicionales registrados: PA8318 R.0 M.1.0; 0694BT1901; 20090707A0530. Se conservan como marcajes sin significado OEM confirmado.

Códigos y alcance documentado

20005569: Beretta: placa de gestión MP08, pos. 20, en el BOM de Junior 24 CSI 20002341/E3C. Ref. de servicio para esa aplicación; sin cross-reference oficial a la serigrafía 20002563/11600093.
20002563 MP08: Código/marcaje transcrito de la placa en .
11600093REV01: Marcaje de PCB transcrito en ; sin equivalencia o sustitución OEM localizada.
20223988: Varios distribuidores lo publican como código posterior de 20005569; equivalencia/sustitución no confirmada en catálogo oficial.
4366838: BOM Riello: placa MP08 para Caldariello 24 KIS C 20008661. Distribuidores la cruzan con 20005569, pero no se localizó una tabla OEM que confirme esa equivalencia.
LMU83.08AMP: Modelo de placa transcrito en ; la documentación Siemens localizada confirma familia LMU8/BMU, no el sufijo exacto.

Modelos citados en catálogos de recambios

Beretta: JUNIOR 24 CAI · 20011592 / 20099549; JUNIOR 24 CSI · 20048245; SIMPLY 24 CAI · 20057891 / 20099565Listados por varios distribuidores para el recambio 20005569. No se localizó BOM OEM exacto para cada código/serie; verificar aparato antes de elegir.
Sylber: QUADRA K 24 A · 20012223; QUADRA K 24 S · 20010832; QUADRA ONE K 24 S · 20008791Cruce comercial de distribuidores para 20005569/MP08; sin BOM OEM exacto localizado para esta unidad.
Riello: CALDARIELLO 24 KI C · 20012598; 24 KI DGT · 20041204; 24 KIS DGT · 20041084; IN 24 KIS I · 20043195Listados por distribuidores para los cruces 20005569/4366838; sin BOM OEM o cadena de equivalencia exacta localizada para estos códigos.

Estos registros provienen de catálogos comerciales; no equivalen a una tabla OEM de sustitución para el código de placa 20002563 o la revisión 11600093REV01.

Antes de cambiar la placa

Lo que revisa el técnico

Monta con un técnico

La placa trabaja a 230 V~ y gobierna una caldera de gas: debe montarla un técnico cualificado.

Preguntas frecuentes

13 preguntas

¿Cómo identifico la placa MP08 20005569 y qué códigos debo comparar?

La placa lleva el marcaje 20002563 MP08, el circuito impreso 11600093REV01 y el módulo el modelo Siemens LMU83.08AMP. La referencia de servicio de Beretta es la 20005569: el catálogo oficial de la Junior 24 CSI la lista como «Printed circuit board MP08», posición 20.

¿Sirve para mi Beretta Junior 24 CSI, Ciao J 24 CSI, Ciao J 24 CAI o Simply 24 CSI?

Sí, según tres tiendas. Nuestro taller ha confirmado la Junior 24 CSI (20002341 / E3C) y el catálogo oficial la incluye (aparatos 20008669 E3L y 20008670 E4L). Ricambi per Caldaie, Climacore y Termica Ricambi listan además la Ciao J 24 CSI (20008927), la Ciao J 24 CAI (20011982) y la Simply 24 CSI (20057803). Compara el código de aparato de tu caldera; si dudas, envíanos una foto de la etiqueta desde Contacto o llama al 919 931 595.

¿Sirve también para otras variantes Junior, Simply, Sylber Quadra o Riello Caldariello?

Tres tiendas coinciden en las Junior 24 CAI (20011592, 20099549), Junior 24 CSI 20048245, Simply 24 CAI (20057891, 20099565) y Sylber Quadra K 24 A, K 24 S y One K 24 S. Para las GPL y las Vokera Compact solo hay una o dos tiendas con código. De las Riello Caldariello, la 24 KI C, 24 KI DGT, 24 KIS DGT e IN 24 KIS I tienen código en dos tiendas y la 24 KIS C solo en una; otras tiendas citan solo la serie. Dudas: escríbenos por Contacto.

¿Son la misma placa la 20005569, la 20223988 y la 4366838?

Según las tiendas, sí. La 20223988 figura como código nuevo (Antonelli) y «ex 20005569» (Ricambi per Caldaie, Termica Ricambi); la 4366838 es el código Riello de la misma MP08 (Antonelli, Climacore, Termica Ricambi). Ningún documento oficial lo confirma: si tienes una de ellas, llámanos al 919 931 595 con el código de tu placa.

¿Qué significan 20002563 MP08, 11600093REV01 y LMU83.08AMP?

20002563 MP08 es el marcaje de la placa: Antonelli lo cita impreso en la MP08, con «TS 7.5», y una ficha de AliExpress lo une a LMU83.08AMP. 11600093REV01 marca el circuito impreso. Nuestro taller indica que la documentación Siemens confirma la familia LMU8, no el sufijo, y ninguna fuente explica la revisión 01.

¿Qué hace la placa MP08 y cuándo se sospecha de ella?

Según el manual de Beretta de la Junior 24 CSI, la caldera lleva una tarjeta electrónica con microprocesador que controla su funcionamiento y gestiona las alarmas. Una tienda asocia esta placa con calderas que no encienden o no completan el encendido.

¿Quién debe montar esta placa?

Un técnico cualificado. La placa trabaja a 230 V~ y gobierna una caldera de gas; Termica Ricambi indica que las intervenciones en componentes internos son para personal cualificado.

¿Cuál es la referencia OEM de la placa MP08 para Junior 24 CSI?

El despiece Beretta asigna 20005569 a la placa MP08, posición 20, del aparato Junior 24 CSI código 20002341/E3C.

¿El 20005569 es el mismo marcaje que 20002563 o 11600093REV01?

No se encontró una equivalencia OEM que una esos identificadores. El inventario transcribe 20002563 MP08 y 11600093REV01; 20005569 aparece como referencia de servicio en el despiece.

¿Qué otros modelos tienen BOM con 20005569?

Las listas consultadas también muestran la referencia para Ciao J 24 CSI 20008927, Ciao J 24 CAI 20011982 y Simply 24 CSI 20057803.

¿Qué modelos adicionales aparecen en tiendas?

Distribuidores publican más variantes Beretta, Sylber y Riello bajo las referencias MP08; se muestran en una tabla separada porque falta una cadena OEM exacta para cada código/serie.

¿Los 100 W del manual son la potencia de la placa?

No. El manual los atribuye al aparato completo Junior 24 CSI. No se deben presentar como consumo de esta placa.

¿Los 5 A del relé son la capacidad de la placa?

No. La ficha TE/OEG describe el subcomponente relé PCJ; ese valor no se transfiere a la placa ni a sus salidas.

Cómo hemos verificado esta ficha

Siemens LMU83.08AMP

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

La 20005569 es la placa MP08 según el catálogo oficial de Beretta y varias tiendas; el taller confirma la Junior 24 CSI y los marcajes. Dos tiendas británicas la dan como placa Vokera Compact 24 SE/28 SE: dato aparte, prevalece Beretta. Ninguna fuente une 11600093REV01 ni LMU83.08AMP con ella.

Fuentes consultadas

Catálogo oficial de recambios Beretta Junior 24 CSI (PDF)Pos. 20: Printed circuit board MP08 20005569
Sercatec: referencias de la Beretta Ciao J 24 CSI (PDF)Scheda gestione MP08 20005569
Antonelli: scheda MP08 20005569 / 20223988 / Riello 4366838Marcaje 20002563 MP08 TS 7.5; modelos
Ricambi per Caldaie: scheda MP08 20223988, ex 20005569Aparatos Junior, Ciao J y Simply
Termica Ricambi: scheda MP08 20223988 ex 2000556921 modelos con código de aparato
Climacore: scheda MP08 20005569 / Riello 4366838Beretta, Sylber y Riello
AliExpress: ficha LMU83.08AMP Computer Board 20002563Une LMU83.08AMP y 20002563
Heating and Catering Parts: PCB MP08 20005569 (Vokera)La ficha la atribuye a Vokera Compact 24 SE y 28 SE

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Beretta ni de Siemens; las marcas se citan para indicar compatibilidad.
