Placa electrónica Siemens LMU34.210B149 · Baxi 125569154 para Novanox Platinum 24/24F: Pieza e identificador ampliado

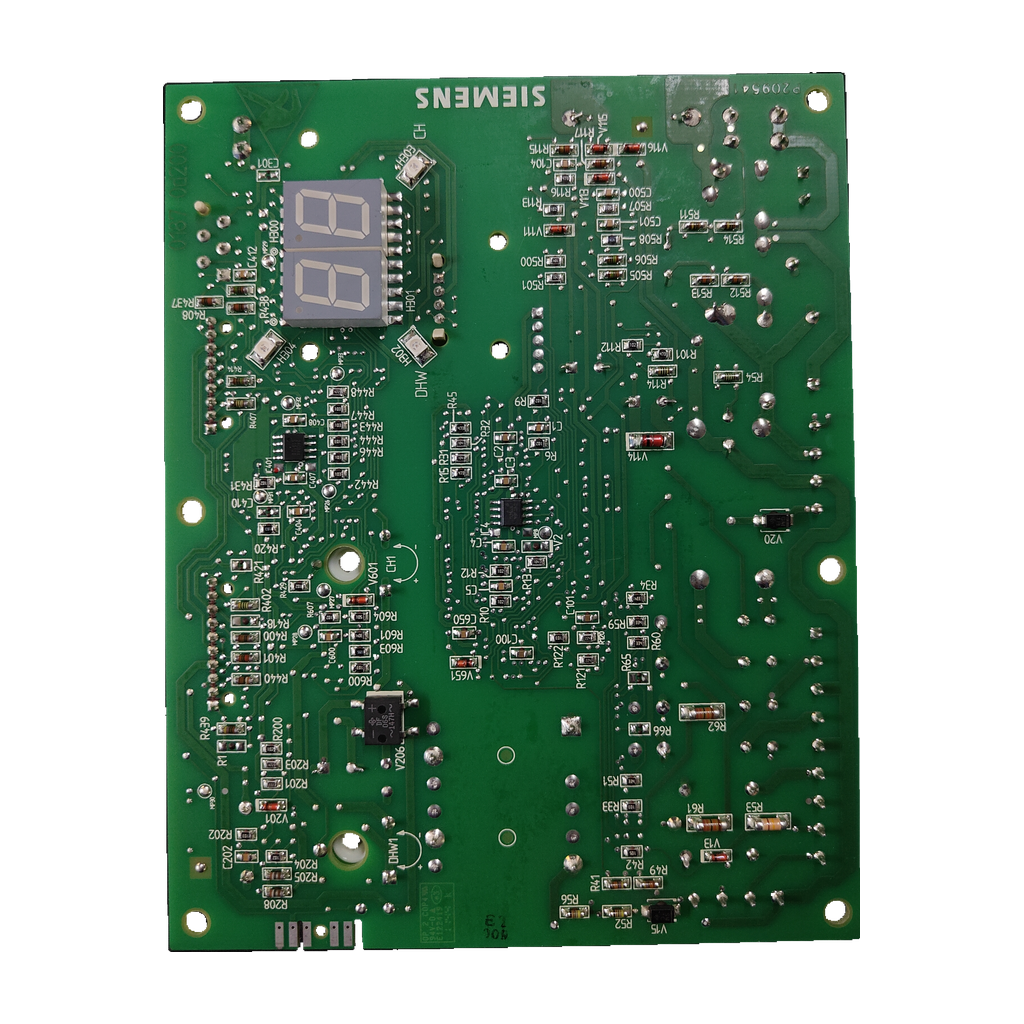

Placa electrónica Siemens LMU34.210B149 · Baxi 125569154 para Novanox Platinum 24/24F: vista 2

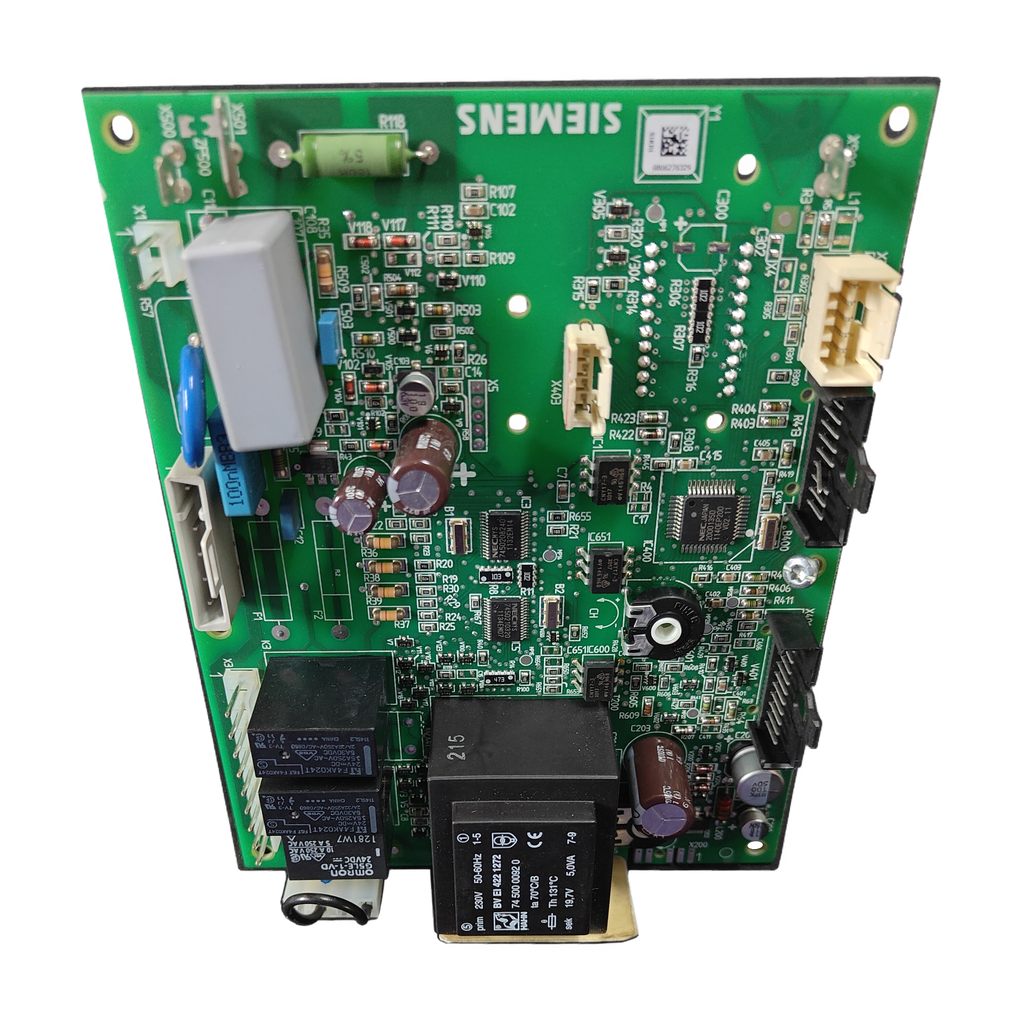

Placa electrónica Siemens LMU34.210B149 · Baxi 125569154 para Novanox Platinum 24/24F: vista 3

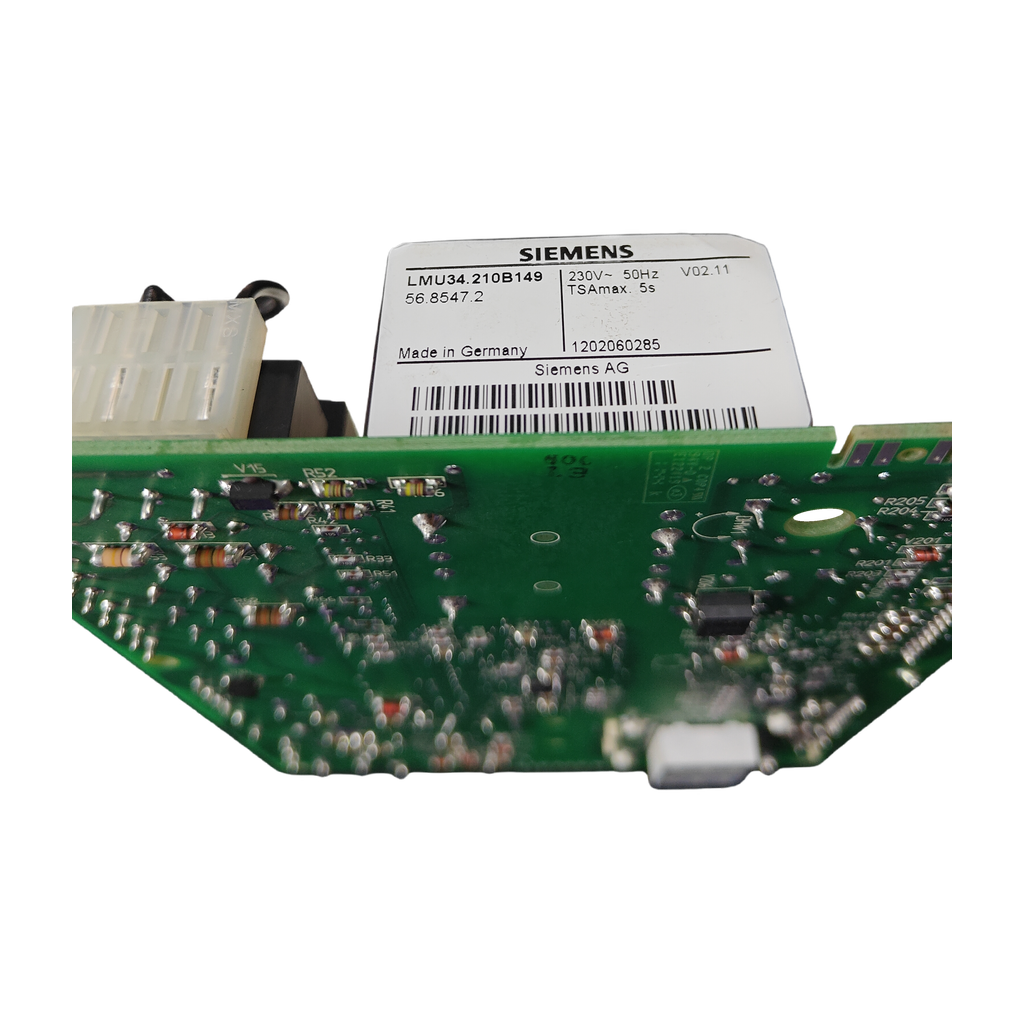

Placa electrónica Siemens LMU34.210B149 · Baxi 125569154 para Novanox Platinum 24/24F: vista 4
SiemensFotos de esta unidad
1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

SiemensCompatibilidad confirmada

Placa electrónica Siemens LMU34.210B149 · Baxi 125569154 para Novanox Platinum 24/24F

Referencia Baxi Roca125569154

La LMU34.210B149 es una placa Siemens confirmada por nuestro taller para las Roca Novanox Platinum 24/24F, Neodens Platinum 24/24F y Novadens 24/24F y las Baxi Roca Platinum y Neodens. Baxi la lista como tarjeta Platinum 125569154. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Siemens LMU34.210B149
  • Baxi 125569154
  • 230 V~ · 50 Hz · V02.11
  • Código 56.8547.2
Todos los códigos de esta unidad3
Referencia Baxi Roca
125569154
Código de la etiqueta
LMU34.210B149
SKU Ecoklima
PLC653
  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la tarjeta de la caldera. Baxi la lista como «Tarjeta electrónica Platinum» en el despiece oficial de la Platinum 24/24F y varias tiendas la unen a la LMU34.210B149.

Compruébalo en tu placa
  1. Busca en la placa la designación Siemens LMU34.210B149 y el código numérico 56.8547.2 de la etiqueta.
  2. Compara el código Baxi de tu caldera: la lista oficial de Baxi da 125569154 para la Platinum 24/24F; varias tiendas, para otras Platinum y la Neodens. Dos tiendas dan 5691540 (Luna3) para esta placa.
  3. Mira la versión: la nuestra marca V02.11 y 230 V~ 50 Hz. Una tienda avisa de variantes según la serie de la caldera.
  4. No la confundas con la tarjeta Novanox 125569583, el cable 125851327 ni la 7691279 de la Neodens Plus/ECO.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
LMU34.210B149Designación Siemens marcada en la placa (también se escribe LMU34210B149)
56.8547.2Código de la etiqueta Siemens; un anuncio francés y una tienda australiana (5685472) lo unen a la LMU34.210B149
125569154Código Baxi de la «Tarjeta electrónica Platinum»: lista oficial de la Platinum 24/24F y 8 tiendas
5697190Código que Openclima y Remle dan junto al 125569154
125568605Sercatec: «125568605 = 125569154»; Remle lo da como código original
V02.11Versión marcada en la placa
BV EI 422 1272Transformador HAHN montado (también marcado 7450000920)
1202060285Marcado en la placa; ninguna fuente lo explica
No la confundas con
  • 5691540Otro código Baxi (Luna3, Combistore HT) que 2 tiendas unen a la LMU34.210B149 · Para la Platinum la lista oficial da el 125569154
  • 125569583Tarjeta Roca de una Novanox 24/24 F (V.0, Bajo NOx), según el despiece de una tienda · Otro código: ninguna fuente lo une a la LMU34.210B149
  • 125851327Cable de la tarjeta Platinum (lista oficial de Baxi) · Es el cable, no la tarjeta

Calderas en las que va

10 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Roca Novanox Platinum 24/24FConfirmada por nuestro taller · también en la lista oficial de Baxi y 8 tiendas
  • Novanox PlatinumConfirmada por nuestro taller · también en 4 tiendas
  • Baxi Roca Platinum / NeodensConfirmada por nuestro taller · no distingue Plus ni iPlus; Baxi da la 7691279 para la Neodens Plus/ECO: compara el código
  • Baxi Platinum 28/28F y 33/33FConfirmada por nuestro taller · también en 6 tiendas
  • Baxi Platinum 24 AF y 28 AFConfirmada por nuestro taller · también en 7 tiendas
  • Baxi Platinum Max 28/28FConfirmada por nuestro taller · también en 4 tiendas
  • Baxi Roca Neodens 24/24FConfirmada por nuestro taller · también en 7 tiendas
  • Baxi Roca Neodens 28/28FConfirmada por nuestro taller · también en 7 tiendas
  • Roca Neodens Platinum 24/24FConfirmada por nuestro taller
  • Roca Novadens 24/24FConfirmada por nuestro taller · también en 1 tienda (código 125568605)
Por confirmarPor confirmar
  • Baxi Luna3 Comfort (HT, IN HT, Max HT), Silver Space HT y Combistore HTCódigo 5691540, no 125569154: 4 tiendas dan modelos de este grupo (legnagoferr.it, termogo.com, caldaiaricambi.it, ricambipercaldaie.it); 2 unen el código a la LMU34.210B149
  • Baxi Novadens 28/28 F1 tienda · código 125568605 (= 125569154 según Sercatec)
No sirve para
  • Baxi Platinum CompactOtra tarjeta, 7691279, según la lista oficial de Baxi; no figura en la línea de nuestro taller
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Identificación y códigos del repuesto

Código marcado
HAHN BV EI 422 1272
Código marcado
7450000920

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Alimentacion/frecuencia marcadas
230 V~; 50 Hz
TSAmax marcado
5 s
Origen marcado
Made in Germany
Transformador, primario marcado
230 V; 50-60 Hz; bornes1-5
Transformador, secundario marcado
19,7 V; 5,0 VA; bornes7-9

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Transformador montado
primario 230 V, 50-60 Hz · secundario 19,7 V
Aplicación indicada en inventario
Roca Novanox Platinum 24/24F
Código marcado
56.8547.2; 1202060285
Marcado del transformador
HAHN BV EI 422 1272; 7450000920

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico
Red con referencia a tierra

La placa trabaja a 230 V~ en una caldera de gas. El LMU34 no puede funcionar en redes aisladas (sin referencia a tierra), según una copia de la ficha de la familia LMU34 de Siemens.

Preguntas frecuentes

7 preguntas

¿Cómo identifico esta placa y qué significa cada código?

La designación Siemens LMU34.210B149 va marcada en la placa, junto al código numérico 56.8547.2 de la etiqueta. Nuestras unidades marcan además 230 V~ 50 Hz y versión V02.11. El 125569154 es el código Baxi de la tarjeta Platinum.

¿Sirve para mi Roca Novanox Platinum 24/24F?

Sí. Nuestro taller la confirma para la Roca Novanox Platinum 24/24F. La lista oficial de Baxi para la Platinum 24/24F GN da la tarjeta Platinum 125569154 (nº 154) y 8 tiendas la ofrecen para esa caldera. Tres la unen a la LMU34.210B149.

¿Qué otras calderas llevan la tarjeta 125569154?

Según las tiendas: Baxi Platinum 28/28F y 33/33F (6 tiendas), Platinum 24 AF y 28 AF y Neodens 24/24F y 28/28F (7) y Platinum Max 28/28F (4). Son versiones de gas natural (GN) y tres tiendas hablan de «versión 1» para las Neodens: comprueba el código de tu placa.

¿Qué diferencia hay entre el 125569154, el 125568605, el 5697190 y el 5691540?

Sercatec escribe «125568605 = 125569154»; Remle da 125569154, 125568605 y 5697190 como originales. El 5691540 es otro código Baxi (Luna3 Comfort HT, Combistore HT): dos tiendas lo unen a esta placa y otra a la LMU34.211D149.

¿Vale para una Neodens Plus, Plus ECO o iPlus?

Nuestro taller confirma la placa para Platinum, Neodens y Novadens 24/24F; nuestro inventario no distingue Plus ni iPlus. La lista oficial de Baxi da otra tarjeta, la 7691279, para la Neodens Plus/ECO y la Platinum Compact: compara el código. Una copia de otra lista de Baxi (media.adeo.com) trae la 7876424 en una fila PLATINUM iCOMPACT; no consta que sea la de la iPlus.

¿Vale para la Novanox 24/24 F (V.0, Bajo NOx)?

No lo podemos afirmar. Nuestro taller confirma la placa para la Novanox Platinum 24/24F. El despiece de una tienda para la Novanox 24/24 F (V.0, Bajo NOx) lleva otra tarjeta, la Roca 125569583. Compara el código de tu placa o envíanos una foto desde Contacto.

¿Qué conviene revisar antes de montarla?

Que la red tenga referencia a tierra: el LMU34 no puede funcionar en redes aisladas, según una copia de la ficha de la familia LMU34 de Siemens. Una tienda avisa de que un montaje incorrecto o una avería en otra pieza puede inutilizar el recambio. Recambios Baxi (recambiosbaxi.com) pide verificar la referencia en la placa instalada.

Cómo hemos verificado esta ficha

Siemens LMU34.210B149

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

La lista oficial de Baxi da el 125569154 para la Platinum 24/24F y 3 tiendas lo unen a la LMU34.210B149. Discrepancia: 2 tiendas dan el 5691540 para esa placa y otra, para la LMU34.211D149.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Siemens ni de Baxi Roca; las marcas se citan para indicar compatibilidad.
