Placa electrónica Siemens LMU34.210B149 · 56.8547.2 para Roca Neodens Platinum 24/24F: Pieza e identificador ampliado

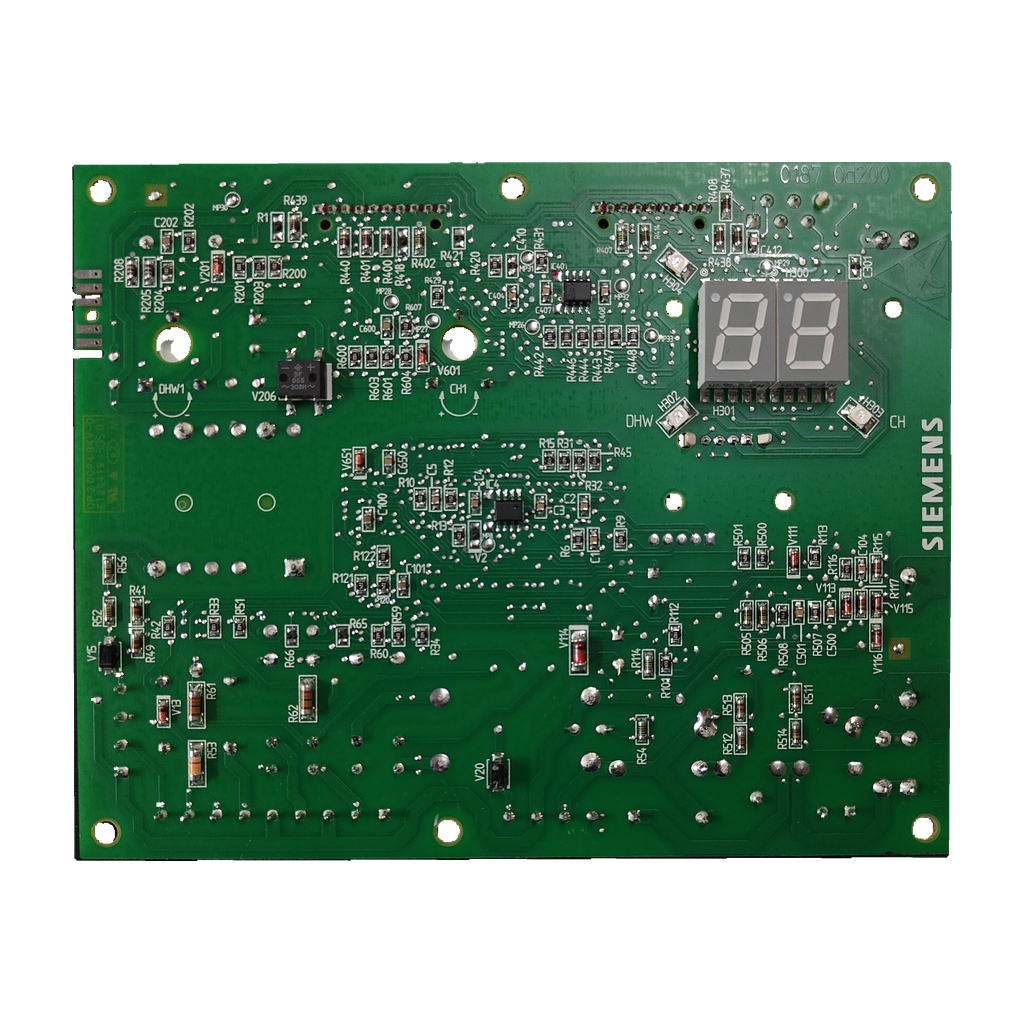

Placa electrónica Siemens LMU34.210B149 · 56.8547.2 para Roca Neodens Platinum 24/24F: vista 2

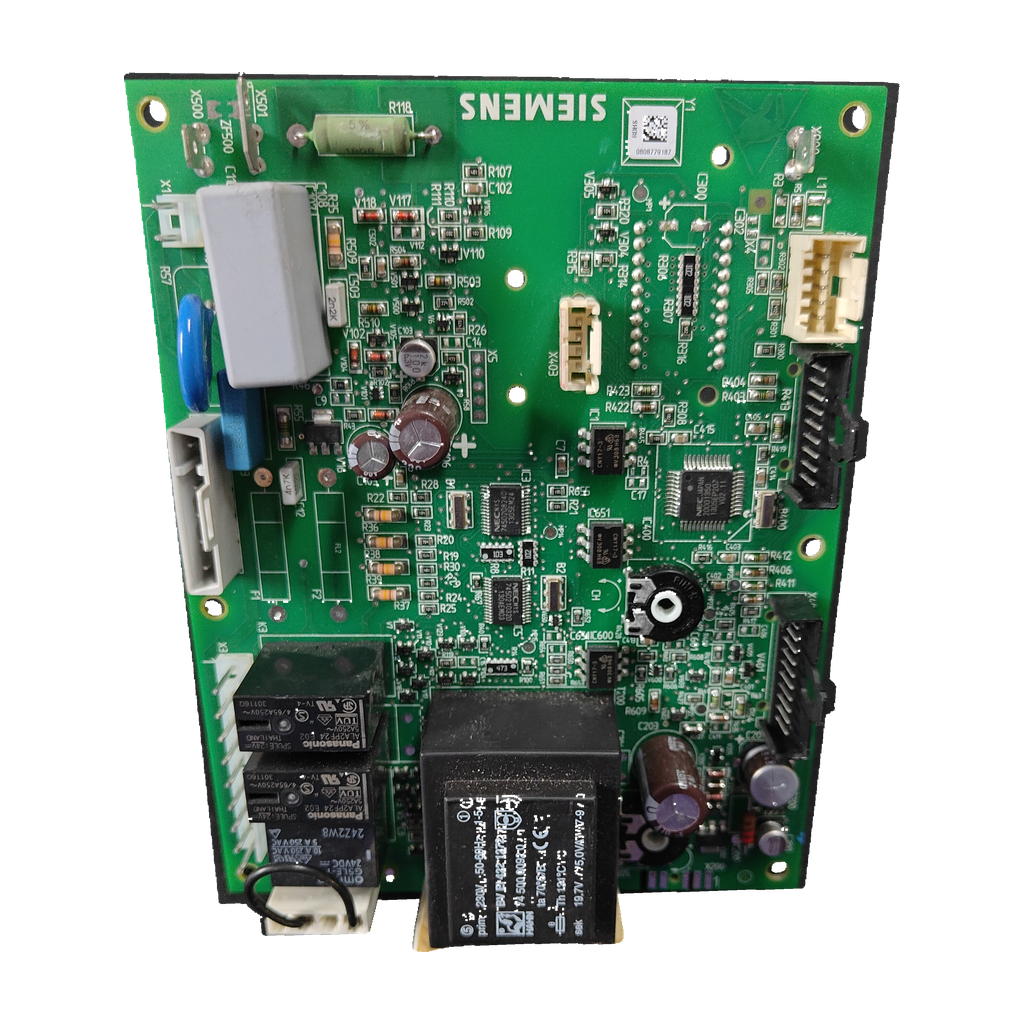

Placa electrónica Siemens LMU34.210B149 · 56.8547.2 para Roca Neodens Platinum 24/24F: vista 3

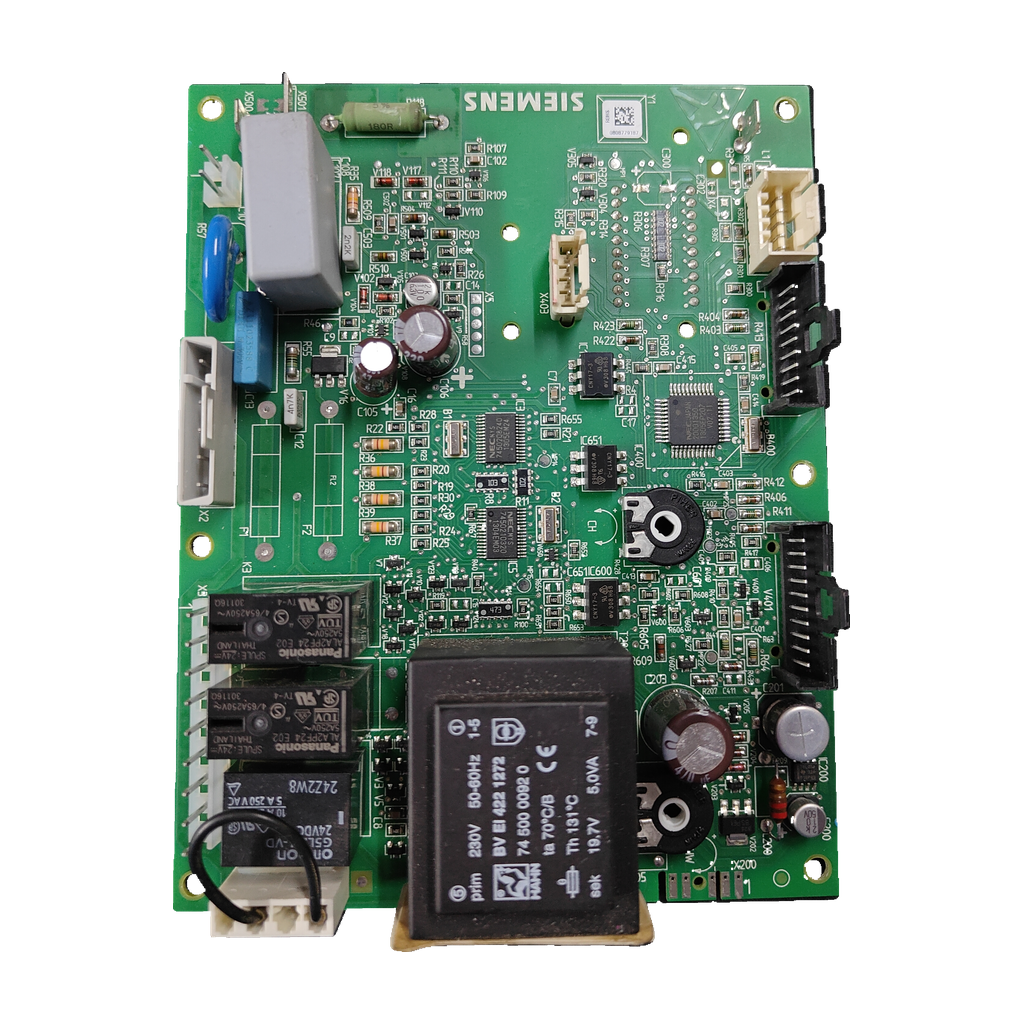

Placa electrónica Siemens LMU34.210B149 · 56.8547.2 para Roca Neodens Platinum 24/24F: vista 4
SiemensFotos de esta unidad
1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

SiemensCompatibilidad confirmada

Placa electrónica Siemens LMU34.210B149 · 56.8547.2 para Roca Neodens Platinum 24/24F

Referencia Baxi Roca125569154

La LMU34.210B149 (circuito 56.8547.2) es una placa electrónica Siemens para calderas Baxi Roca. Usada y revisada, confirmada por nuestro taller para Roca Neodens Platinum 24/24F, Roca Novanox Platinum 24/24F, Novanox Platinum, Platinum / Neodens, Neodens 24/24F y 28/28F y Novadens 24/24F; dos tiendas la unen al Baxi 125569154.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Siemens LMU34.210B149
  • Circuito 56.8547.2
  • 230 V · 50 Hz · V02.11
Todos los códigos de esta unidad4
Referencia Baxi Roca
125569154
Código del circuito
56.8547.2
Código de la etiqueta
LMU34.210B149
SKU Ecoklima
PLC151

El listado no nombra la LMU34.210B149: esa unión sale de 2 tiendas. Otras fichas dan esa designación Siemens con los códigos Baxi JJJ005691540 y 5703660.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Gobierna la caldera. Según Climatización Ibérica, la 125569154 controla el encendido, la modulación de la llama y las señales de seguridad. Se sospecha de ella si no enciende o da errores sin causa aparente.

Compruébalo en tu placa
  1. Busca en la placa la designación LMU34.210B149 y el circuito 56.8547.2, junto a V02.11 y 1304180303.
  2. Compara también HAHN BVEI4221272 y 74 50000920. El 125569154 de las tiendas no figura entre los marcados.
  3. Comprueba que tu caldera es una Roca Neodens Platinum 24/24F u otra confirmada por nuestro taller (ver Compatibilidad). No la confundas con las placas 7691279 (Platinum Compact, Neodens Plus/Eco) ni 125569583 (Novanox 24/24F).
  4. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
LMU34.210B149Designación Siemens marcada (LMU34210B149)
56.8547.2Código del circuito marcado (5685472)
125569154Código del listado de recambios Neodens 24/24F GN X (pos. 154; sin marca en el texto)
HAHN BVEI4221272Marcado del transformador (BVEI4221272)
74 50000920Marcado del transformador (7450000920)
1304180303Código marcado junto a la versión V02.11
ALA2PF24Relé Panasonic marcado en la placa
No la confundas con
  • 5703660Placa LMU34.210B149 de la Prime HT Luna In HT (Arbobari) · Otro código Baxi y otra caldera

Calderas en las que va

7 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Roca Neodens Platinum 24/24FConfirmada por nuestro taller
  • Roca Novanox Platinum 24/24FConfirmada por nuestro taller
  • Baxi Roca Platinum / NeodensConfirmada por nuestro taller
  • Novanox PlatinumConfirmada por nuestro taller · también en 5 tiendas (el «24 AF», solo Climatización Ibérica; Calemur y Atocha, solo en el título); 1 lo une a la LMU34.210B149
  • Baxi Roca Neodens 24/24FConfirmada por nuestro taller · también en listado de recambios + 5 tiendas (versión 1, GN); 2 lo unen a la LMU34.210B149
  • Baxi Roca Neodens 28/28FConfirmada por nuestro taller · también en 6 tiendas (versión 1, GN); 2 lo unen a la LMU34.210B149
  • Roca Novadens 24/24FConfirmada por nuestro taller · también en 2 tiendas; ninguna lo une a la LMU34.210B149
Por confirmarPor confirmar
  • Baxi Roca Platinum 24/24F GN6 tiendas dan el 125569154; 2 lo unen a la LMU34.210B149
  • Baxi Roca Platinum 28/28F, 33/33F, 24 AF y 28 AF6 tiendas dan el 125569154; 2 lo unen a la LMU34.210B149
  • Baxi Roca Platinum Max 28/28F4 tiendas dan el 125569154; 1 lo une a la LMU34.210B149
No sirve para
  • Baxi Roca Platinum Compact y Neodens Plus/EcoCalemur les da otra placa: 7691279
  • Baxi Roca Novanox 24/24FCalemur le da otra placa: 125569583. Remle da el 125569154 para «Novanox Platimun 24/24F» y Atocha lo titula «Novanox Platinum-Neodens 24/24» sin nombrar Novanox en sus modelos. Nuestro taller confirma la Roca Novanox Platinum 24/24F
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Relé Panasonic de la placa

Bobina
24 V DC · 22,1 mAFicha Panasonic
Contactos
5 A · 250 V~Nuestro taller: relés Panasonic SPUE-24V / AL2PF24 E02. La ficha Panasonic da 5 A con 277 V AC: comprueba el código marcado

Identificación y códigos del repuesto

Código marcado
HAHN BVEI4221272; 74 50000920

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Alimentacion marcada
230V~50Hz
Campo de etiqueta
TSA max5s
Transformador: entrada marcada
prim230V50-60Hz(1-5)
Transformador: salida marcada
sek19.7V5.0VA(7-9)
Transformador: marcados termicos
ta70C/B; Th131C

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Versión placa
V02.11
Transformador subcomp.
primario 230 V, 50–60 Hz; secundario 19,7 V, 5,0 VA, bornes 7–9; ta 70 °C/B; Th 131 °C
Relé subcomp. Omron G5V-1-VD
bobina 24 VDC; contacto 5 A 250 VAC
Aplicación indicada en inventario
ROCA NEODENS PLATINUM 24/24F
Código marcado
56.8547.2; V02.11; 1304180303

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende o no responde al termostato.

Lo citan 2 tiendas para la 125569154 (texto de venta). Que un técnico descarte otras causas antes de cambiarla.

Paradas bruscas o reinicios continuos en calefacción o ACS.

Los citan 2 tiendas para la 125569154 (texto de venta).

Relés pegados o chasquidos al intentar arrancar.

Lo cita Climatización Ibérica. Nuestro taller: lleva relés Omron G5V-1-VD (ficha G5V-1: máx. 1 A y 125 VAC; el taller indica 5 A, 250 VAC) y Panasonic SPUE-24V / AL2PF24 E02.

Antes de cambiar la placa

Lo que revisa el técnico
Monta con un técnico

Gobierna el encendido y la seguridad: que la cambie un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y cuál debo comparar?

La designación LMU34.210B149 y el código de circuito 56.8547.2 van marcados en la placa. Compara primero esos dos; un anuncio de Leboncoin los escribe juntos.

¿Sirve para mi Roca Neodens Platinum 24/24F?

Sí. Nuestro taller la ha confirmado para la Roca Neodens Platinum 24/24F y otras calderas Baxi Roca (ver Compatibilidad). 6 tiendas dan el 125569154 para la «Platinum 24/24F», nombre distinto del de tu caldera (no sabemos si es el mismo modelo), pero solo 2 lo unen a la LMU34.210B149. Para otra caldera, compara los códigos o llámanos al 919 931 595.

¿Qué es el 125569154 que dan las tiendas para esta placa?

Es la referencia Baxi de la «Tarjeta electrónica Platinum» (Atocha: «Referencia Baxi»; Climatización Ibérica: «Referencia OEM»). Un listado de recambios de la Neodens 24/24F GN X la trae en la pos. 154, sin nombrar la LMU34.210B149. Solo Recambios Baxi y Repuestos Calefacción las escriben juntas.

¿Por qué hay fichas con otro código Baxi para la LMU34.210B149?

Etaricambi la anuncia con el código Baxi JJJ005691540 y Arbobari, para la Prime HT Luna In HT, con el 5703660. Ninguna cita el 125569154 ni el 56.8547.2: no podemos darlas por la misma placa.

¿Qué significan LMU34.210B149, 56.8547.2 y los demás códigos marcados?

LMU34.210B149 es la designación Siemens y 56.8547.2 el código del circuito, según nuestro taller. HAHN BVEI4221272 y 74 50000920 marcan el transformador; V02.11 es la versión. ALA2PF24 es el relé Panasonic marcado; sus datos están en Especificaciones.

¿Con qué otras placas Baxi se confunde?

Calemur vende aparte la 7691279 (Platinum Compact y Neodens Plus/Eco) y la 125569583 (Novanox 24/24F). Si tu caldera es de esas gamas, compara el código antes de pedirla.

¿Quién debe montarla y qué hay que revisar?

Un técnico cualificado, con la caldera sin corriente (Climatización Ibérica). Compara el número y la posición de relés y conectores: bajo una misma referencia hay versiones distintas.

Cómo hemos verificado esta ficha

Siemens LMU34.210B149

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Solo 2 tiendas unen el 125569154 a la LMU34.210B149; otras 2 fichas dan esa designación con otros códigos Baxi.
