Placa electrónica Sung Wei SYMSI7.00310144400N14Precio a consultar
SUNG WEIFotos de esta unidad
1 / 6

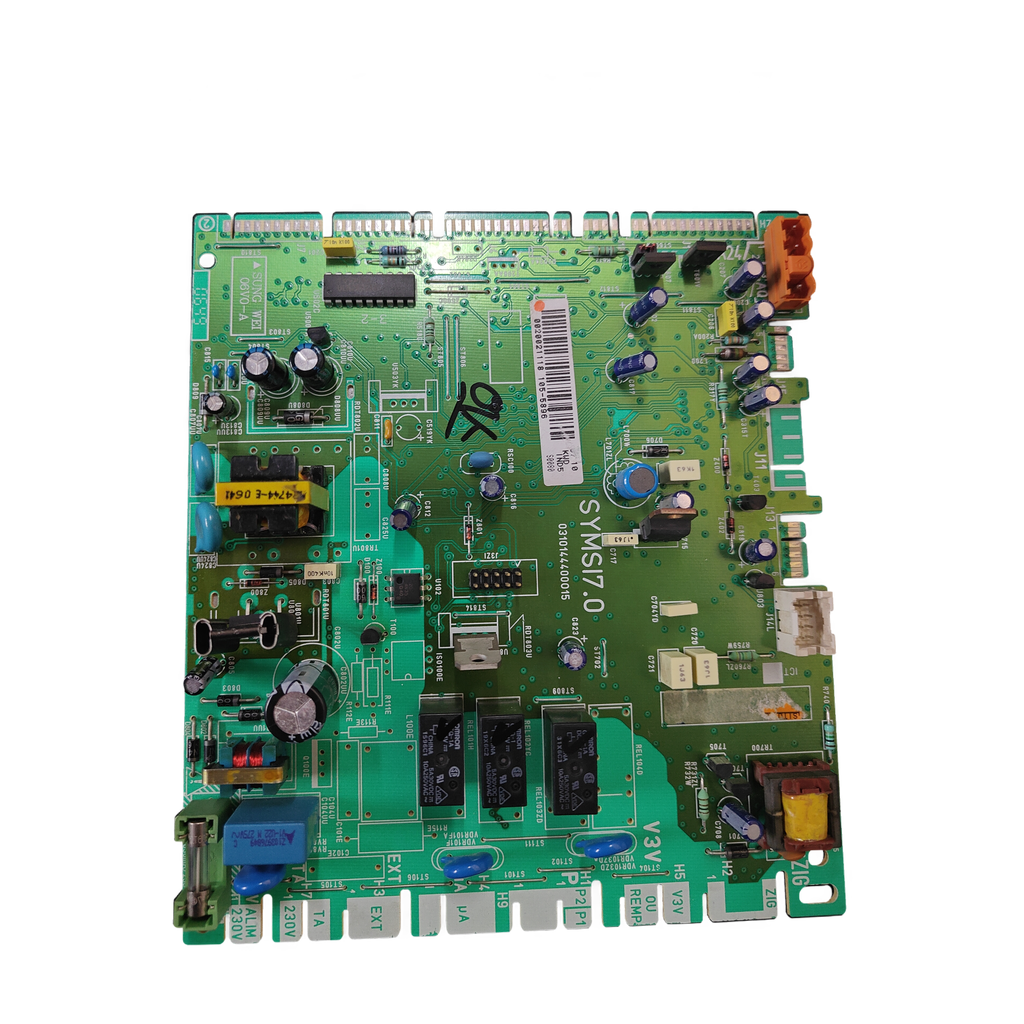

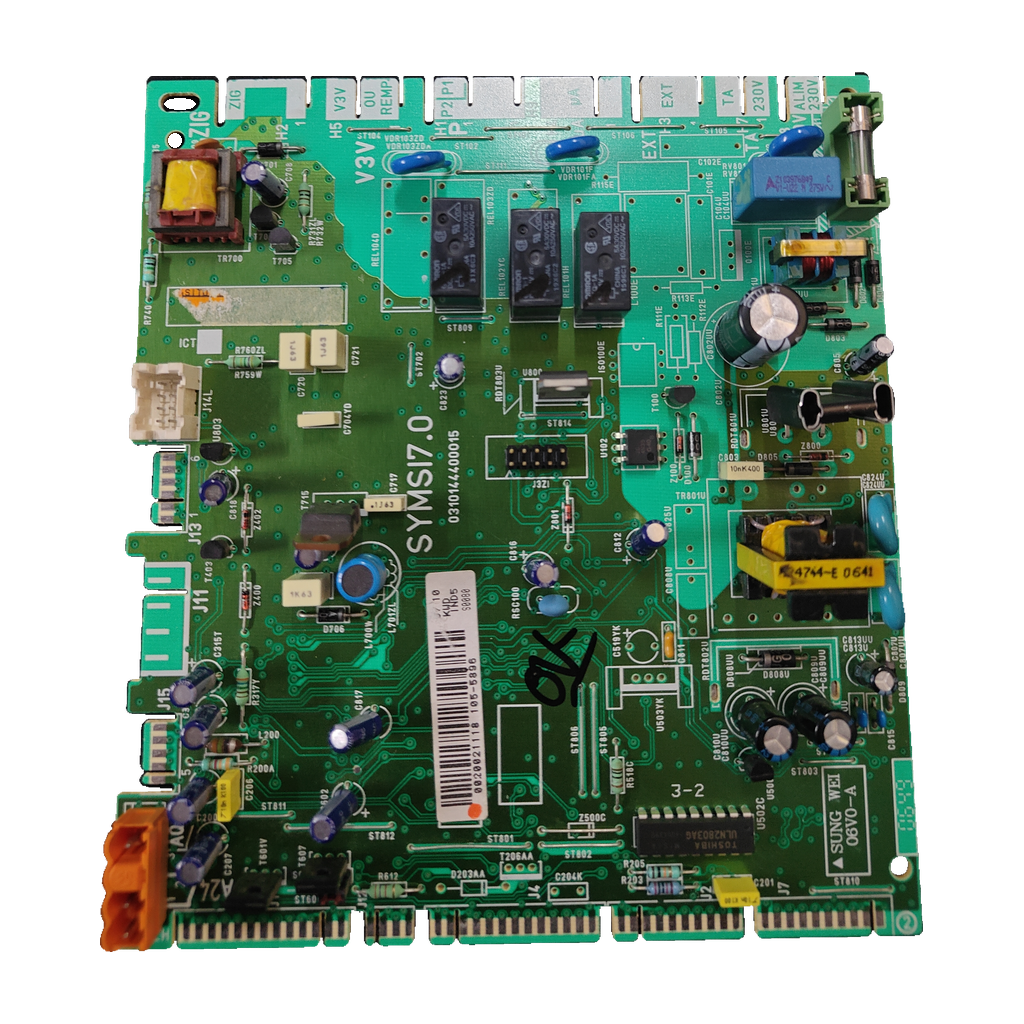

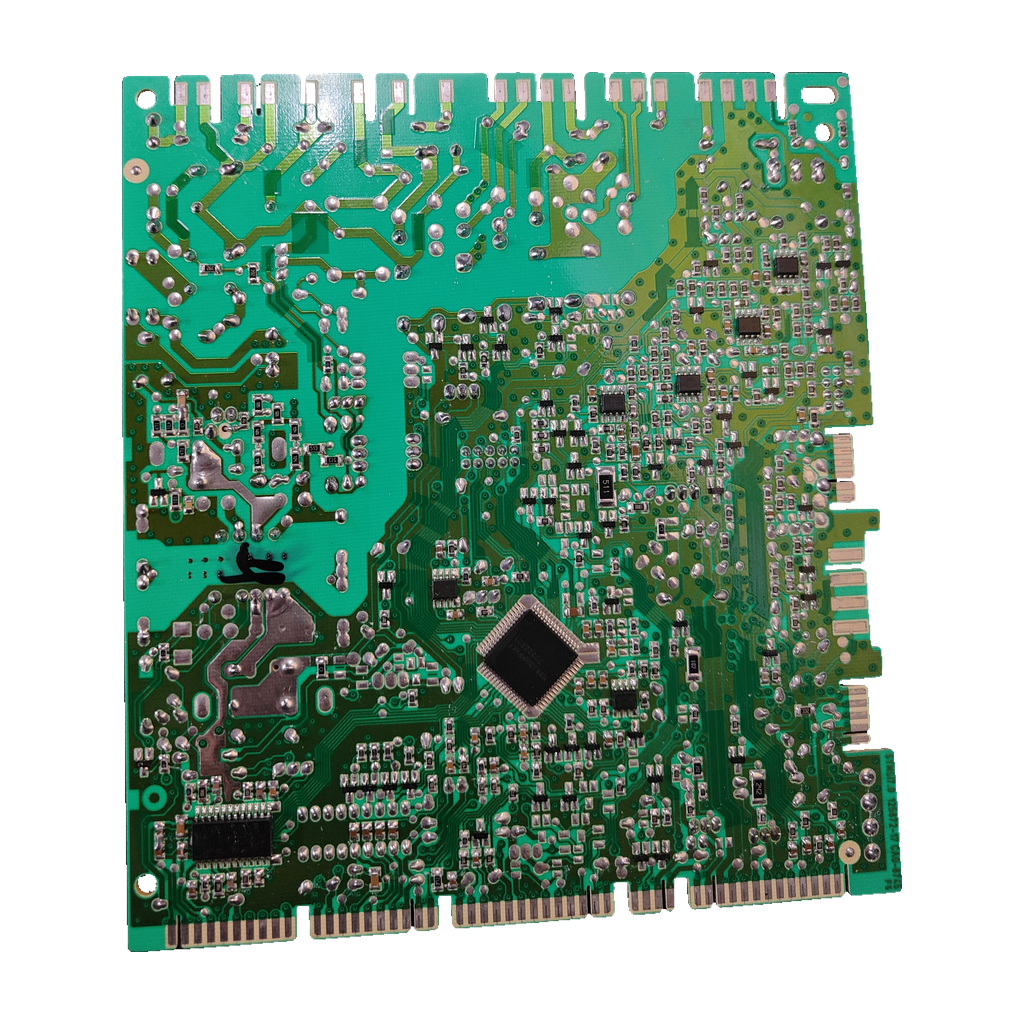

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
Sung WeiReferencia verificada

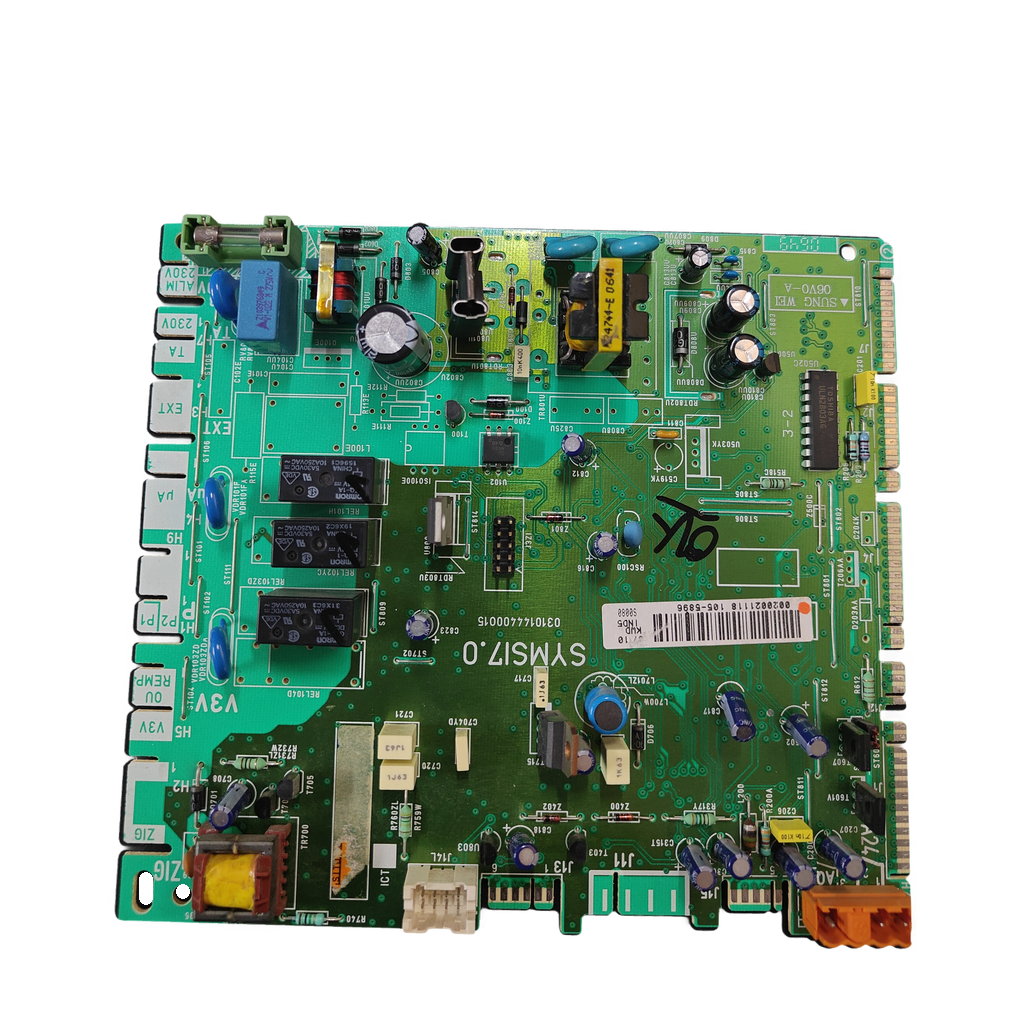

Placa electrónica Saunier Duval SYMSI7.0 · 0310144400015 para Themaclassic C25E y F25 E
Referencia Saunier DuvalS1047000
La SYMSI7.0 (código 0310144400015) es la placa electrónica de control de calderas Saunier Duval. Nuestro taller la confirma para Themaclassic C25E y F25 E e Isofast C35 E-A. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Código 0310144400015
- Designación SYMSI7.0
- 230 V AC · 70 pines
- 203 × 183 × 53 mm
Todos los códigos de esta unidad4
- Referencia Saunier Duval
- S1047000
- Código del circuito
- 0310144400015
- Modelo
- SYMSI7.0
- SKU Ecoklima
- PLC103
Ninguna fuente da S1047000 como referencia del fabricante junto a 0310144400015: el vínculo es SYMSI7.0. Recalderas usa S1047000 solo como SKU de tienda (S1047000-1).
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosEs la placa principal de la caldera: una ficha de tienda dice que gestiona el encendido, la modulación y las seguridades. Se sospecha de ella si la caldera no enciende, no responde al termostato, se apaga o se reinicia sola, o si la pantalla no se enciende.
Compruébalo en tu placa

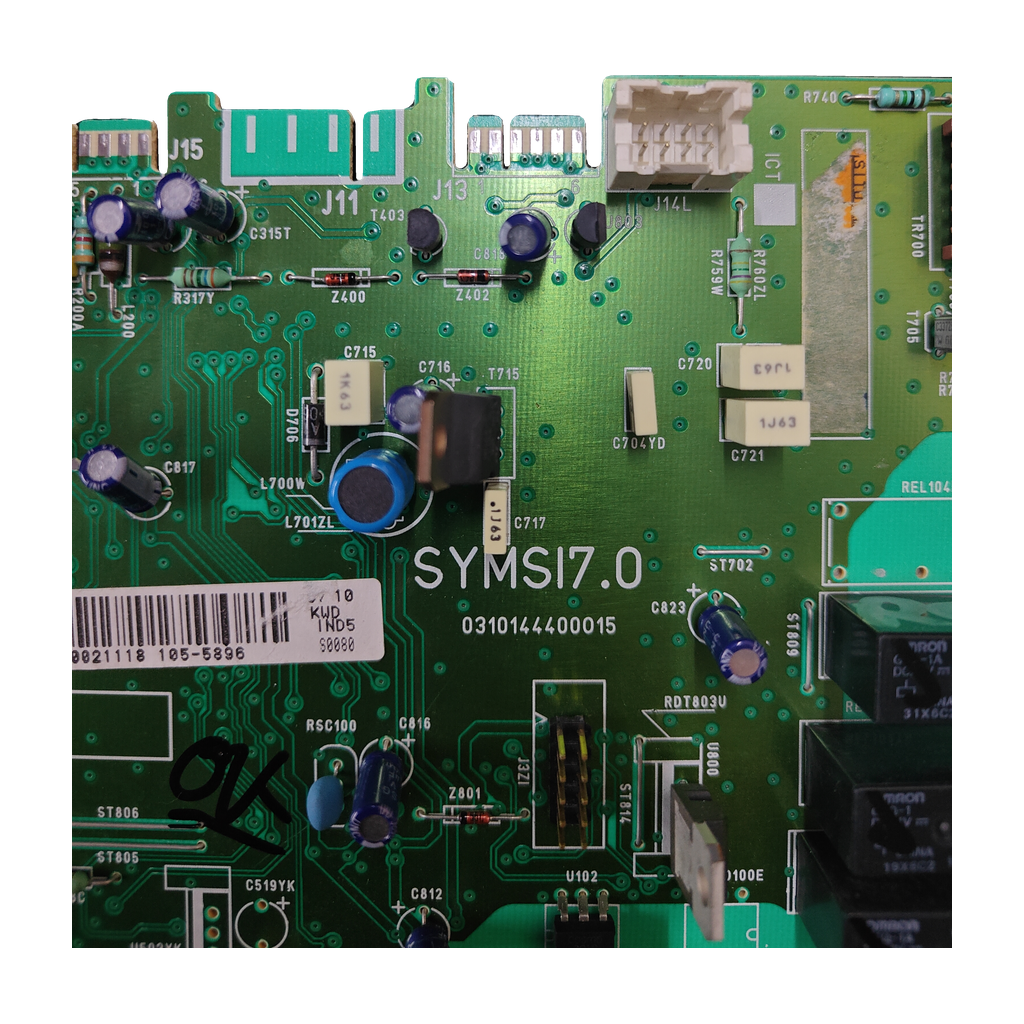

- Busca en la placa el código 0310144400015 y la designación SYMSI7.0: según una ficha, la referencia va serigrafiada en la propia placa.
- Compara también 06V0-A y los códigos marcados 0020021121 o 0020021118: son los de nuestras unidades.
- Mira la colocación de los relés: bajo el mismo código circulan versiones con los relés en otra disposición (2 + 1 u 0+1+0+1, según las tiendas).
- Comprueba que el modelo de tu caldera está entre los compatibles de esta ficha.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
| 0310144400015 | Código de la placa (en la pieza y en las fichas de tienda) |
|---|---|
| SYMSI7.0 | Designación de la placa, marcada en la pieza |
| S1047000 | Referencia Saunier Duval de la SYMSI7.0 según 3 tiendas (también S10470 y 1047000) |
| 06V0-A | Marcado de la placa (una unidad: «SUNG WEI 06V0-A») |
| 0020021121 | Código marcado en una unidad («0020021121 110-7444») |
| 0020021118 | Código marcado en la unidad SUNG WEI («0020021118 105-5896») |
| M24744-E 06-2C | Transformador montado en la unidad F25 E (en la C25E: código marcado M24744-E 0546) |
Calderas en las que va
6 confirmadasLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Saunier Duval Isofast C35 E-AConfirmada por nuestro taller · también en Lafactoria del Recambio
- Saunier Duval Themaclassic C25EConfirmada por nuestro taller · también en 5 fuentes (Climatizacioniberica, Espinosa, Ziperone, Lafactoria, Wallapop)
- Saunier Duval Themaclassic F25 EConfirmada por nuestro taller · también en 5 fuentes (Espinosa, Ziperone, Lafactoria, blog Spyfly, Wallapop)
- Saunier Duval Themafast F 25 E4 tiendas: Openclima (v7, dos relés), Recalderas, Lafactoria y Wallapop
- Saunier Duval Themafast F 25 E H-MOD3 tiendas: Openclima (v7), Recalderas y Wallapop
- Saunier Duval Themafast F 30 E y F 30 E H-MOD3 tiendas: Openclima (v7), Recalderas y Wallapop
Por confirmarPor confirmar
- Saunier Duval Themafast C 25 E y C 30 E2 fuentes (Openclima, Wallapop)
- Saunier Duval Themafast F 24 E2 fuentes (Recalderas, Wallapop)
- Saunier Duval Themaclassic C 25 EV1 fuente (Espinosa)
- Saunier Duval Isofast F35E H-MOD2 fuentes (Ziperone, Wallapop)
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos verificados y leídos en esta unidadDatos de fuentes externas
- Medidas
- 203 × 183 × 53 mm (largo × ancho × alto)Lafactoria y Espinosa (placa SYMSI7.0 / S10470)
- Alimentación
- 230 V ACLafactoria
- Conexión
- 70 pinesLafactoria
- Condensador C802U
- 22 µF · 400 VBlog Spyfly
- Condensador C805
- 47 µF · 50 VBlog Spyfly
Marcados de esta unidad
- Conectores y zonas serigrafiados
- ZIG; H2; H5; V3V; OU; REMP; H1; P2; P1; H9
- Marcado serigrafiado de la placa
- SUNG WEI 06V0-A
- Marcados de la etiqueta adherida
- KWD; IND5; S0080
- Alimentacion marcada
- ALIM230V
- Marcados proximos a conexiones
- 230V;TA
- Código marcado
- 0020021118 105-5896; KWD;IND5;S0080; SUNG WEI 06V0-A
Síntomas de que puede fallar
Lo que revisa el técnicoLa caldera no enciende o deja de responder al termostato de ambiente.
Una ficha de tienda lo achaca a la placa. Antes comprueba que llegan 230 V y el estado del fusible.
La caldera se apaga o se reinicia sola, o da códigos de error erráticos sin causa en los sensores.
La misma ficha lo cita entre los signos de placa averiada.
Sin corriente: la pantalla no se enciende al dar al interruptor.
En una Themaclassic F25E llegaban 230 V y la causa fue la fuente de la placa (condensadores C802U y C805 por debajo de su capacidad).
Antes de cambiar la placa
Lo que revisa el técnico230 V y fusible
Con el interruptor frontal encendido comprueba que llegan 230 V; el fusible se saca con la caldera apagada.
Monta con un técnico
La placa trabaja a 230 V y gestiona el encendido y las seguridades: que la instale un técnico cualificado.
Preguntas frecuentes
8 preguntas¿Dónde está el código de esta placa y qué más debo comparar?
Una ficha de tienda indica que 0310144400015 va serigrafiado en la propia placa, junto a la designación SYMSI7.0. Nuestras unidades llevan además 06V0-A y un código marcado (0020021121 o 0020021118). Compáralos con los de tu placa.
¿Sirve para mi Themaclassic C25E, F25 E o Isofast C35 E-A?
Sí. Nuestro taller la ha confirmado para esas tres calderas. Además, la Themaclassic C25E y la F25 E las citan 5 fuentes independientes cada una.
¿Sirve para una Themafast?
Nuestro taller no la ha confirmado para Themafast. Para la F 25 E coinciden 4 tiendas (Openclima, Recalderas, Lafactoria y Wallapop). Para la F 25 E H-MOD, la F 30 E y la F 30 E H-MOD coinciden 3 (Openclima, Recalderas y Wallapop). Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.
¿Qué significan SYMSI7.0, 0310144400015 y S1047000?
SYMSI7.0 es la designación de la placa: Lafactoria la llama «circuito impreso SYMSI7.0». 0310144400015 es el código que le dan Climatizacioniberica («referencia OEM») y Openclima («versión de electrónica»). S1047000, también S10470 o 1047000, es la referencia Saunier Duval que dan Espinosa, Ziperone y Lafactoria para la SYMSI7.0.
¿Son iguales todas las placas 0310144400015?
No necesariamente. Climatizacioniberica avisa de que bajo esa referencia circulan versiones con los relés colocados de otra forma: la suya lleva tres relés (2 + 1) y la v7 de Openclima, dos (0+1+0+1) con electrónica de control adicional. Compara los relés con las fotos.
¿Qué averías apuntan a esta placa?
Según una ficha de tienda: caldera que no enciende o no responde al termostato, que se apaga o reinicia sola, o con errores erráticos. En una Themaclassic F25E sin corriente fallaba la fuente de la placa: tensión inestable y condensadores C802U y C805 por debajo de su capacidad (blog Spyfly).
¿Quién debe montarla?
Un técnico cualificado. La placa trabaja a 230 V (ALIM 230 V serigrafiado en nuestras unidades) y gestiona el encendido y las seguridades de la caldera. Lafactoria del Recambio también recomienda que la instale un técnico especializado.
¿Cómo identificar esta placa electrónica?
Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
Cómo hemos verificado esta ficha
SUNG WEI SYMSI7.0Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes
Identidad (SYMSI7.0 + 0310144400015) confirmada por 4 fuentes independientes; sin documento oficial. Hay versiones con relés distintos.
Fuentes consultadas
- Climatizacioniberica: placa Saunier Duval Themaclassic C25 E · 0310144400015Código + SYMSI7.0; versiones con relés distintos
- Lafactoria del Recambio: placa Saunier Duval S10470 (SYMSI7.0)S1047000, medidas y calderas
- Espinosa: placa electrónica Saunier Duval S10470 (SYMSI7.0)S1047000 y Themaclassic
- Openclima: placa Saunier Duval 0310144400015 (v7)Versión v7 y Themafast
- Recalderas: placa Saunier Duval Themafast Symsi7.0 0310144400015Código + SYMSI7.0 y Themafast
- Ziperone: Control Board SYMSI7.0 S1047000S1047000 y calderas
- Blog Spyfly: Themaclassic F25E sin corriente, placa SYMSI7.0 0310144400015Caso en una Themaclassic F25E
- Wallapop: anuncio de placa SYMSI7.0Lista de calderas del vendedor
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval ni de SUNG WEI; las marcas se citan para indicar compatibilidad.
