Placa electrónica Saunier Duval SYMSI7.0 · 0310144400L12 para Themafast C25E y Themaclassic C25E: Placa completa e identificador ampliado

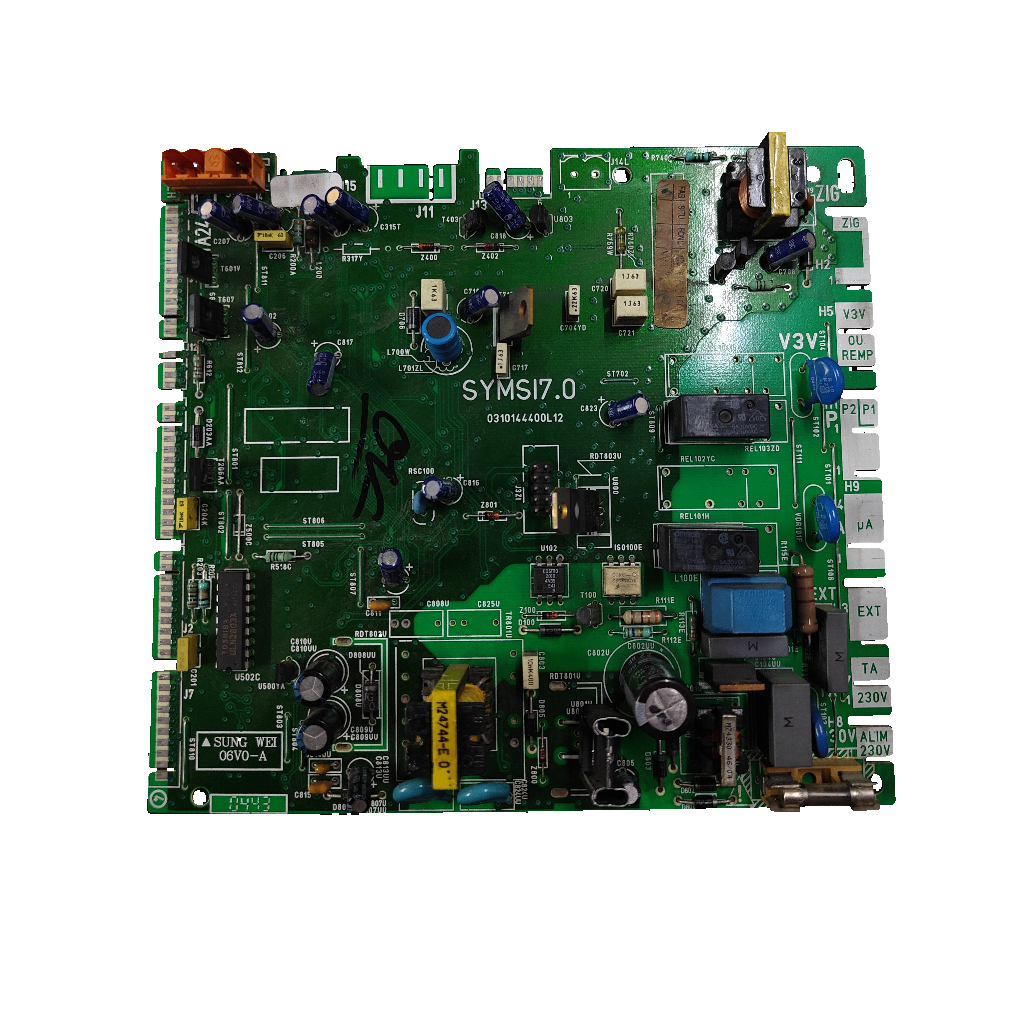

Placa electrónica Saunier Duval SYMSI7.0 · 0310144400L12 para Themafast C25E y Themaclassic C25E: vista 2

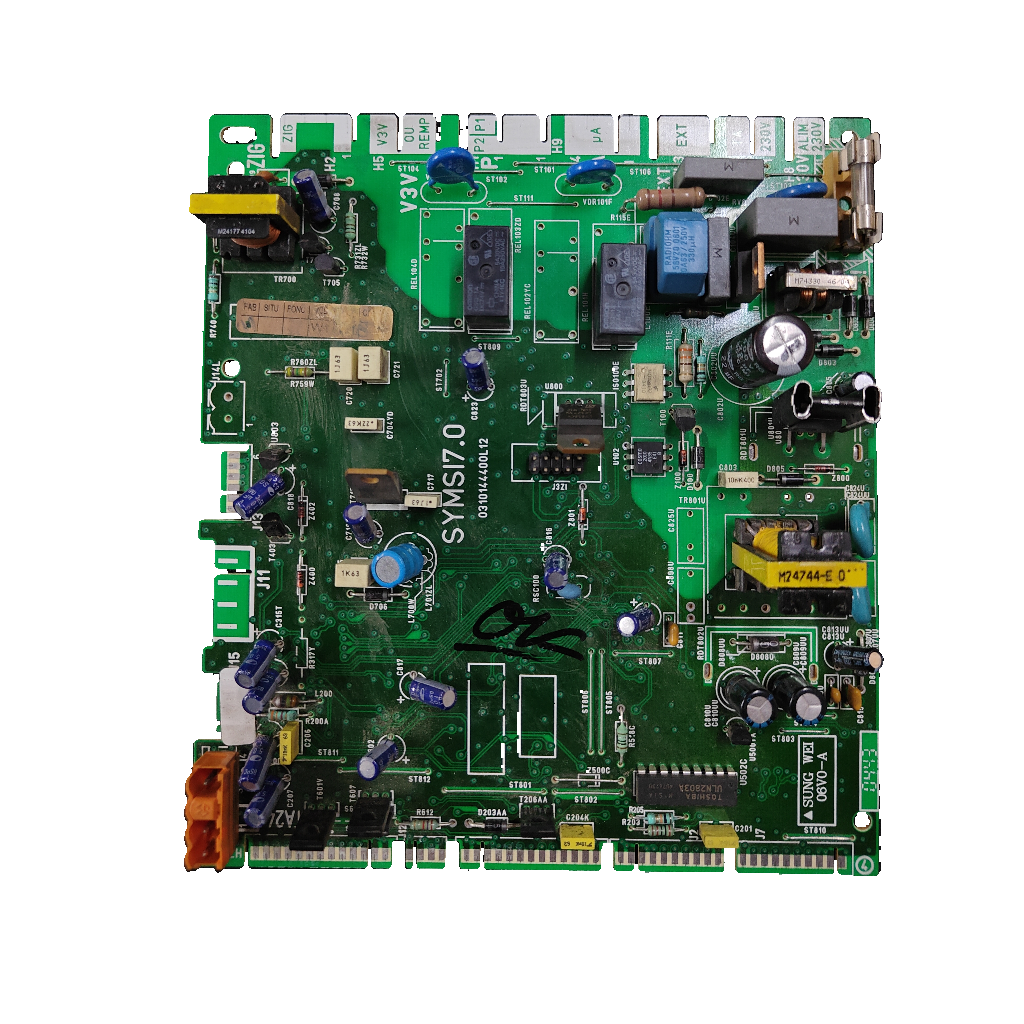

Placa electrónica Saunier Duval SYMSI7.0 · 0310144400L12 para Themafast C25E y Themaclassic C25E: vista 3

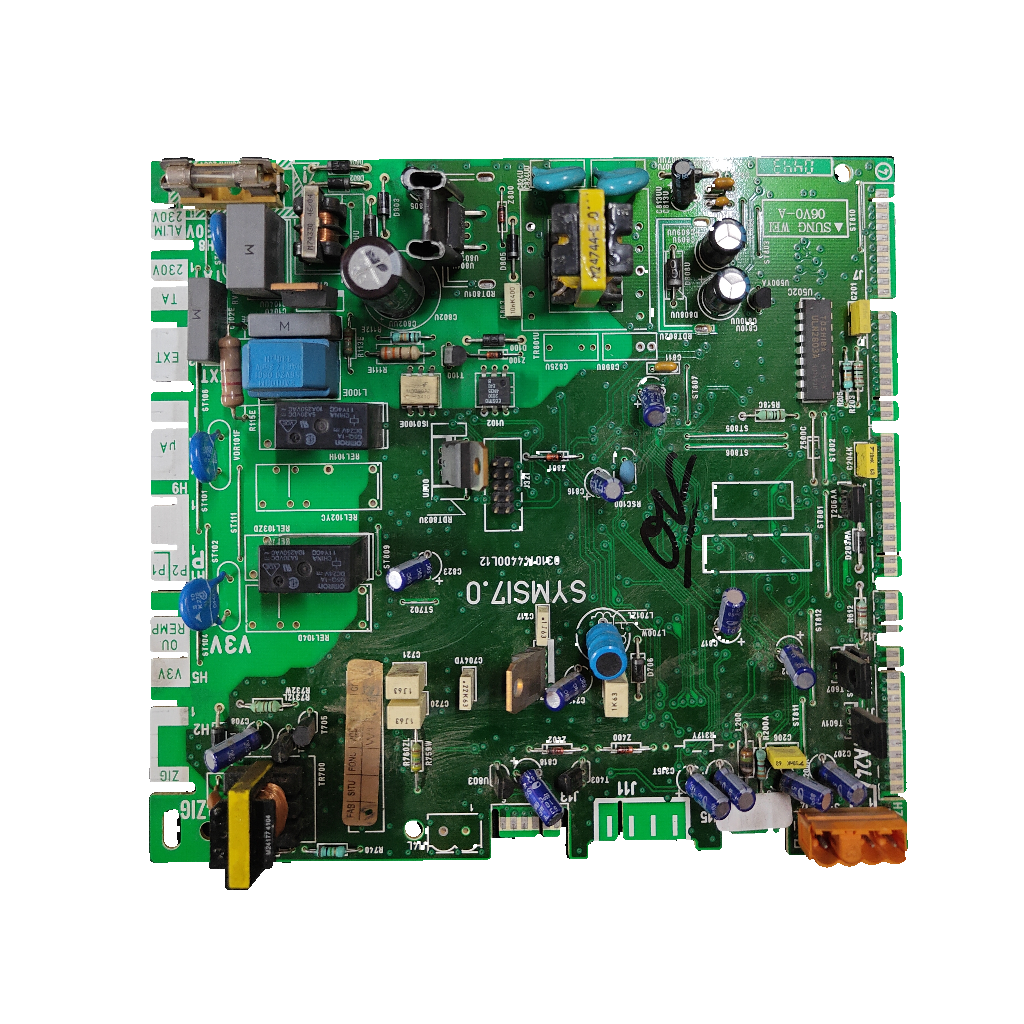

Placa electrónica Saunier Duval SYMSI7.0 · 0310144400L12 para Themafast C25E y Themaclassic C25E: vista 4
SUNG WEIFotos de esta unidad
1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Sung WeiReferencia verificada

Placa electrónica Saunier Duval SYMSI7.0 · 0310144400L12 para Themafast C25E y Themaclassic C25E

Referencia Saunier Duval0310144400L12

La 0310144400L12 (SYMSI7.0, circuito SUNG WEI 06V0-A) es una placa electrónica de control Saunier Duval. Nuestro taller la ha confirmado para las Themafast C25E y F25E H-MOD, Themaclassic C25E y F25E e Isofast F30 EA. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Circuito 0310144400L12
  • Fusible marcado 1 A
  • 5 calderas confirmadas
Todos los códigos de esta unidad3
Referencia Saunier Duval
0310144400L12
Modelo
SYMSI7.0
SKU Ecoklima
PLC094

Ninguna fuente da S1047000 como referencia del fabricante junto al L12; Recalderas lo muestra solo como SKU de su tienda.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Es la placa de control: según una tienda gestiona encendido, modulación, seguridades y comunicación. Va tras el frontal, en la caja de control.

Compruébalo en tu placa
  1. Busca 0310144400L12 y SYMSI7.0 en el circuito o en una pegatina lateral; el circuito lleva además SUNG WEI 06V0-A.
  2. Compara el código completo, no solo la base 0310144400: la SYMSI7.0 también existe como 0310144400S19, R18 o 015, que son otros códigos.
  3. Mira si tu caldera es de las confirmadas por nuestro taller; las que figuran por contrastar aún no lo están. Según un recambista italiano (Antonelli), las Isofast, Isomax e Isotwin Condens de 30 y 35 kW llevarían otra placa (0310144400S19); sin confirmar.
  4. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera o envía desde Contacto una foto de tu pieza.
Códigos de esta pieza
0310144400L12Código del circuito, marcado en la placa; también lo dan Climatización Ibérica, Recalderas y Openclima
SYMSI7.0Designación de la placa (a veces escrita SYMS17.0)
06V0-AMarcado SUNG WEI del circuito impreso
S1047000Réf. fabricante de la «carte principale» de la Themaclassic F 25 E (Pièces Express); Espinosa la da para la SYMSI7.0
1008200Código anterior de la placa de la Themaclassic F24E Plus, sustituido por S1047000 (Heating Spare Parts)
4000140781 110-2723Código marcado en una unidad (SFL 04/38 · IND 3)
No la confundas con
  • 0310144400S19SYMSI7.0 de las Isofast, Isomax e Isotwin Condens de 30 y 35 kW (recambio S1040000) · Otro sufijo y otras calderas, según Antonelli
  • 0310144400R18SYMSI7.0 que una tienda francesa da para la Thema C24 E V (SUNG WEI 06V0-A) · Otro sufijo: compara el código completo
  • 0310144400015SYMSI7.0 que Recalderas vende aparte para Themafast F · Otro sufijo: compara antes de darla por equivalente

Calderas en las que va

6 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Saunier Duval THEMAFAST F25 E H-MODConfirmada por nuestro taller
  • Isofast F30 EAConfirmada por nuestro taller
  • Themafast C25EConfirmada por nuestro taller · también en Climatización Ibérica (L12)
  • Themafast F25E H-MOD (o F25 E H-MOD)Confirmada por nuestro taller · también en Recalderas (L12)
  • Themaclassic C25EConfirmada por nuestro taller · también por S1047000 en Espinosa y 2 tiendas
  • Themaclassic F25E (o F25 E)Confirmada por nuestro taller · también por S1047000 en Espinosa, Pièces Express y 2 tiendas
Por confirmarPor confirmar
  • Themafast C30E, F25E, F30E y F30E H-MODDocumentadas por nuestro taller, por contrastar. 1 origen con el L12 (Climatización Ibérica la C30E; Recalderas las demás). Venta Recambios, solo por S1047000, sin L12
  • Isofast F30 E H-MOD y F35 E H-MODDocumentadas por nuestro taller, por contrastar. 1 origen con el L12 (Climatización Ibérica). Repuestos IBR y Venta Recambios, solo por S1047000, sin L12
  • Themafast F24E; Thematek SC24E; Themaclassic C24E, CAS 24E, CAS 25E, F24E, FAS 24E y FAS 30E; Isotwin F24EDocumentadas por nuestro taller, por contrastar. Con el L12, solo Recalderas (Themafast F24E) y Climatización Ibérica (Thematek SC24E). Las demás, 2 orígenes solo por S1047000, sin L12
  • Isotwin C24EA, C28EA, C24E AD04, C24E DE04, F24EA y F28EA; Thema F25E STL; Themaclassic FAS 25E; Themafast C24E, C28E y F30E 2004; Thematek C24E, C24EO BT, F24E y SF24EDocumentadas por nuestro taller, por contrastar. 1 origen cada una, solo por S1047000, sin L12 (Repuestos IBR o Venta Recambios); Themafast F30E 2004, Recalderas (L12); la SF24E, ninguno
  • Thema C 25 E; Themaplus C 24 E, C 25 EV, C 30 E, F 25 E y F 30 E3 o más orígenes por S1047000 (Espinosa, City Électronique, Venta Recambios, Pièces Express); ninguno cita el L12
No sirve para
  • Isofast Condens F30 E y F35 E, Isomax Condens F35 E, Isotwin Condens F30 ELlevan otra SYMSI7.0: 0310144400S19 (recambio S1040000), según Antonelli. El catálogo del fabricante lista «S10400 Printed circuit board» en la Isofast Condens F 35 E
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos de nuestro inventario

Fusible/marcaje visible
1 A
Subcomponentes relé visibles
OMRON; designadores REL101H, REL102YC, REL103ZD
Marcaje de PCB/substrato visible
SUNG WEI 06V0-A
Aplicación indicada en inventario
Saunier Duval THEMAFAST F25 E H-MOD

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico
No enciende o no responde al termostato

Según Climatización Ibérica; comprueba antes que llega tensión a la entrada.

Errores erráticos en el display o reinicios espontáneos

Según Climatización Ibérica; busca relés pegados, pistas quemadas u oxidación.

Antes de cambiar la placa

Lo que revisa el técnico
Monta con un técnico

Trabaja a 230 V: se recomienda que la sustituya un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otro marcado debo comparar?

El 0310144400L12 y la designación SYMSI7.0 van marcados en el circuito o en una pegatina lateral, junto al SUNG WEI 06V0-A. Compara los tres, no solo la base 0310144400.

¿Sirve para mi Themaclassic C25E o F25E, Themafast C25E o F25E H-MOD, o Isofast F30 EA?

Sí. Nuestro taller la ha confirmado para esas cinco calderas. Climatización Ibérica da el L12 para la Themafast C25 E, Recalderas para la F 25 E H-MOD, y Pièces Express lista la S1047000 como «carte principale» de la Themaclassic F 25 E.

¿Sirve para mi Isofast F30 E H-MOD, Themafast F30E, Isotwin o Thematek?

Nuestro taller las documenta, pero están por contrastar con la variante. Climatización Ibérica da el L12 para las Isofast F30 y F35 E H-MOD; Recalderas, para varias Themafast. Envíanos una foto de la placa y de la etiqueta de tu caldera, o llama al 919 931 595.

¿En qué se diferencia de la 0310144400S19, la R18 o la 015?

Comparten base y nombre SYMSI7.0, pero cambia el sufijo. Según Antonelli, la S19 (recambio S1040000) es la de las Isofast, Isomax e Isotwin Condens de 30 y 35 kW; una tienda francesa da la R18 para la Thema C24 E V; Recalderas vende la 015 aparte para Themafast F.

¿Qué es la S1047000 que aparece en listas de recambios?

Es el código Saunier Duval que Espinosa da a la SYMSI7.0. Pièces Express lo lista como «carte principale» de la Themaclassic F 25 E y Heating Spare Parts anota que sustituye al 1008200. Ninguna fuente lo da como referencia del fabricante junto al L12; Recalderas lo usa solo como SKU de su tienda.

¿La monto yo o hay que ajustar algo?

Se recomienda un técnico cualificado: trabaja a 230 V. Climatización Ibérica indica que a veces hay que ajustar los parámetros del modelo con los selectores y comparar relés y conectores.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

SUNG WEI SYMSI7.0

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

Climatización Ibérica, Recalderas y Openclima unen el 0310144400L12 con una placa Saunier Duval. Sin despiece oficial que lo cite.
