Placa electrónica Saunier Duval SYMSI 7.0 · 0310144400P16 para Themafast F25 E H-MOD: Placa completa e identificador ampliado

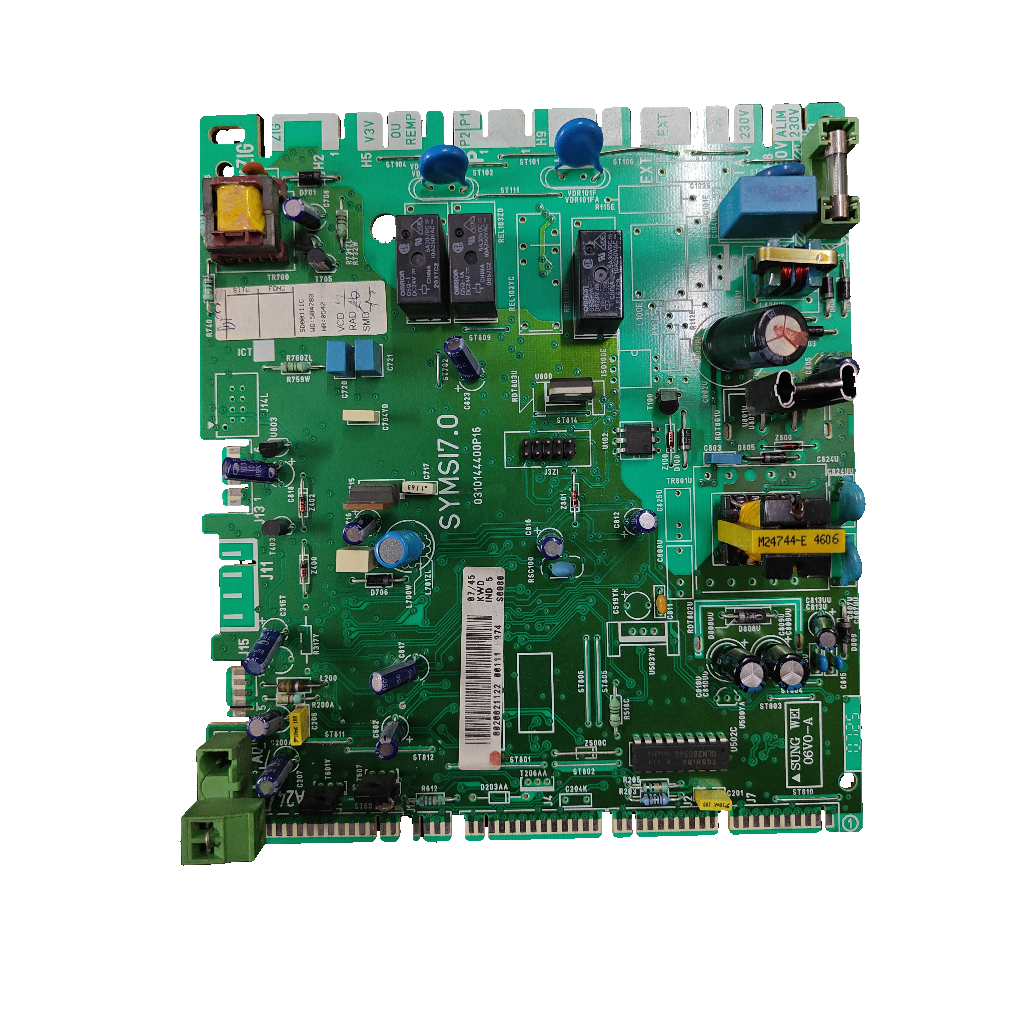

Placa electrónica Saunier Duval SYMSI 7.0 · 0310144400P16 para Themafast F25 E H-MOD: vista 2

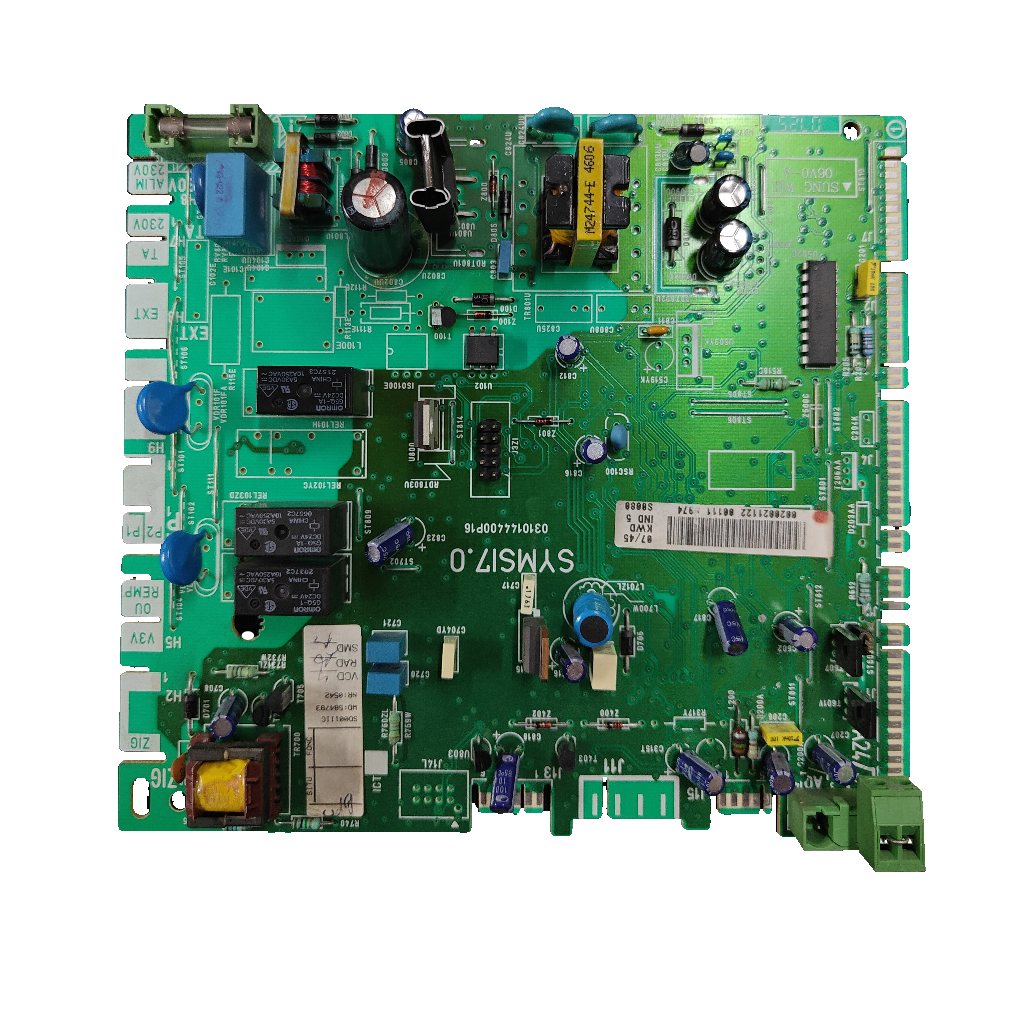

Placa electrónica Saunier Duval SYMSI 7.0 · 0310144400P16 para Themafast F25 E H-MOD: vista 3

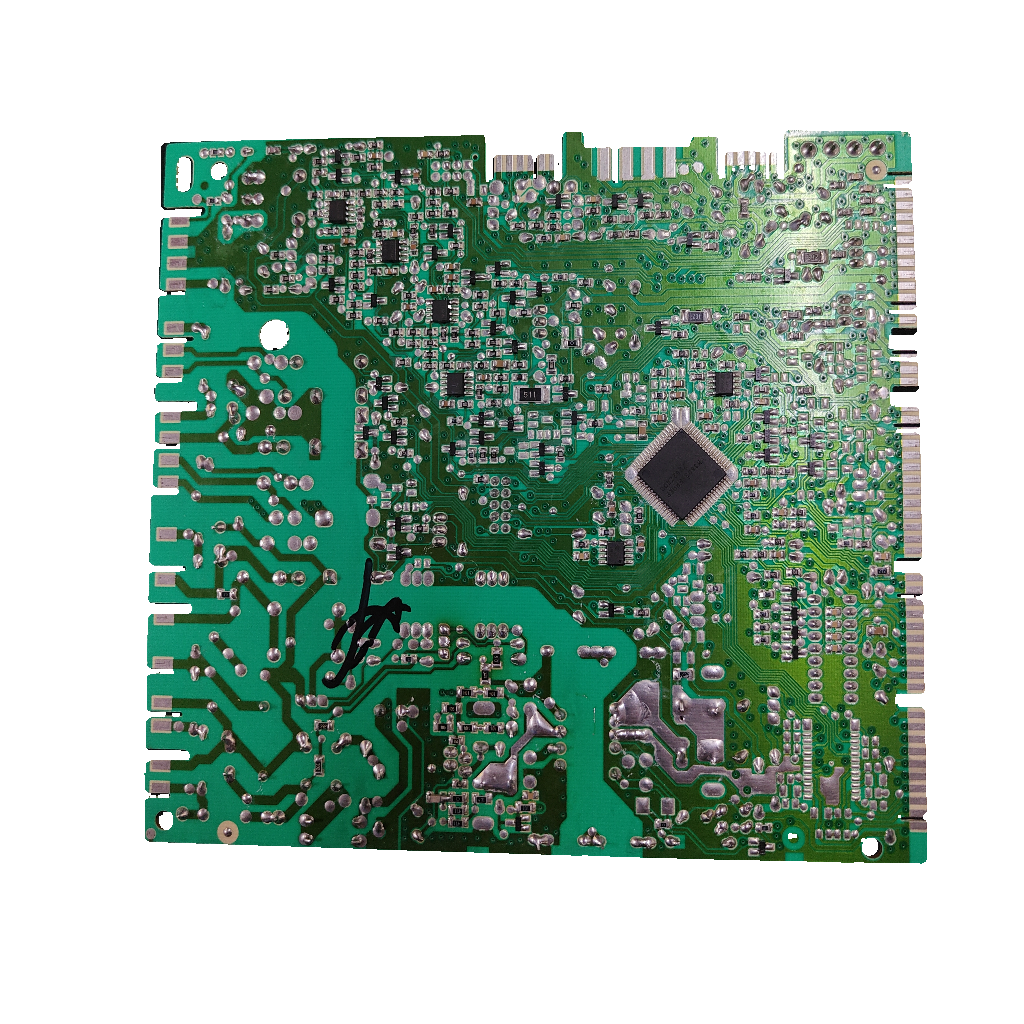

Placa electrónica Saunier Duval SYMSI 7.0 · 0310144400P16 para Themafast F25 E H-MOD: vista 4
SUNG WEIFotos de esta unidad
1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Sung WeiReferencia verificada

Placa electrónica Saunier Duval SYMSI 7.0 · 0310144400P16 para Themafast F25 E H-MOD

Código del circuito0310144400P16

Placa electrónica Saunier Duval SYMSI 7.0, circuito 0310144400P16. Nuestro taller la confirma para las Themafast F25 E H-MOD y C 25 E, la Themaclassic F25E y la F1LA; algunas tiendas apuntan también a las Themafast F 24 E y F 30 E H-MOD, sin confirmar. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Circuito 0310144400P16
  • Placa SYMSI 7.0
  • 230 V · 50 Hz
Todos los códigos de esta unidad3
Código del circuito
0310144400P16
Modelo
SYMSI7.0
SKU Ecoklima
PLC052

0020021125 y SD00081C vienen de la etiqueta de una unidad; las tiendas leídas no los citan.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa de control de la caldera: un anuncio le atribuye el encendido, la modulación, la seguridad y la gestión de temperatura. Se sospecha de ella si la caldera no enciende ni responde, se reinicia o da errores sin causa física.

Compruébalo en tu placa
  1. Busca en el circuito la serigrafía 0310144400P16 y la denominación SYMSI7.0 (o SYMSI 7.0).
  2. 0310144400N14 y 0310144400015 son otras versiones, no esta. 0310144400T01 aparece junto a S10470 en una tienda y no se une a la P16.
  3. Cuenta los relés y fíjate en su posición y en la de los conectores: bajo un mismo código hay versiones distintas.
  4. Mira el modelo en la placa de tu caldera. Confirmadas por nuestro taller: Themafast F25 E H-MOD, C 25 E, Themaclassic F25E y F1LA. Sin confirmar: Themafast F 24 E y F 30 E H-MOD.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
0310144400P16Serigrafía del circuito de las 3 unidades
SYMSI7.0Denominación de la placa (o SYMSI 7.0)
0020021125Etiqueta de la unidad de la Themafast C 25 E
SD00081CEtiqueta de esa misma unidad
06V0-AMarcado de SUNG WEI en el circuito
00310144400P16Forma con un 0 inicial más (Recalderas)
S10470Código de catálogo de la SYMSI 7.0 (y S1047000) en 2 tiendas; no lo unen a la P16
No la confundas con
  • 0310144400N14Otra versión SYMSI 7.0, que Climatización Ibérica da para Themafast F24 E, F25 E H-MOD y F30 E H-MOD · Terminación distinta: compara relés y conectores
  • 0310144400015Versión V4 de 3 relés (2+1), según Calefacción y Climatización · No es la P16: la P16 V1 tiene 4 relés

Calderas en las que va

4 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Saunier Duval Themaclassic F25EConfirmada por nuestro taller · también en Wallapop (SYMSI 7.0)
  • F1LAConfirmada por nuestro taller (junto a la Themaclassic F25E)
  • Saunier Duval Themafast F25 E H-MODConfirmada por nuestro taller · también en Recalderas (P16)
  • Saunier Duval Themafast C 25 EConfirmada por nuestro taller · también en Climatización Ibérica (S10470)
Por confirmarPor confirmar
  • Saunier Duval Themafast F 30 E H-MODRecirepuestos y Recalderas, con la P16 (Recalderas la lista igual para la 015). Venta-recambios-calderas y Climatización Ibérica, con S10470 o N14.
  • Saunier Duval Themafast F 24 ERecalderas la da con la P16 (y repite la lista para la 015). Calefacción y Climatización también nombra «F 24 E» con la P16, pero en una lista general sin familia: no cuenta. Venta-recambios-calderas (S10470) y Climatización Ibérica (N14), con otros códigos.
  • Saunier Duval Themaclassic C 24 E, C 25 E, F 24 E y AS 24/25/30 E2 tiendas con SYMSI 7.0: Wallapop y venta-recambios-calderas; Remle da S10470
  • Saunier Duval Themafast F25E y F30E2 tiendas con SYMSI 7.0: Recalderas (P16) y Climatización Ibérica (N14)
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos de fuentes externas

Alimentación
230 V · 50 HzCalefacción y Climatización · P16 V1
Relés
4 (versión P16 V1)Calefacción y Climatización

Marcados de esta unidad

Placa/control PCB
SYMSI7.0; ref. serigrafiada 0310144400P16
Relé subcomponente OMRON G5Q-1A
bobina 24 V DC
Condensador C818 subcomponente
100 μF; 85 °C
Aplicación indicada en inventario
SAUNIER DUVAL THEMACLASSIC F25E · F1LA

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende o no responde a ninguna orden.

Climatización Ibérica lo asocia a la placa SYMSI 7.0 de la Themafast.

Errores en pantalla sin causa física o reinicios a mitad de un ciclo de calefacción.

Según esa tienda, pueden venir de la placa.

Relés pegados, pistas quemadas u oxidación en el circuito.

Se aprecian al mirar el circuito impreso.

Antes de cambiar la placa

Lo que revisa el técnico
Monta con un técnico

Trabaja a 230 V y controla el encendido: que la instale un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico esta placa?

Busca en el circuito la serigrafía 0310144400P16 y la denominación SYMSI7.0: nuestras tres unidades llevan ambas. La de la Themafast C 25 E lleva además 0020021125 y SD00081C en la etiqueta.

¿Sirve para mi Themafast F25 E H-MOD, Themafast C 25 E, Themaclassic F25E o F1LA?

Sí. Nuestro taller la ha confirmado para esas cuatro calderas. Recalderas la da con la P16 para la F25 E H-MOD. Climatización Ibérica da la F25 E H-MOD con la N14 y la Themaclassic F25E, la C 25 E y la F25 E H-MOD con la S10470, otras referencias de la familia. Wallapop nombra la Themaclassic F25E en un anuncio de SYMSI 7.0.

¿Vale para la Themafast F 30 E H-MOD o la F 24 E?

No están entre las confirmadas por nuestro taller. F 30 E H-MOD: Recirepuestos y Recalderas la dan con la P16 (Recalderas la lista igual para la 015); venta-recambios-calderas y Climatización Ibérica, con S10470 o N14 (esta tienda avisa de que la F25 y la F30 no llevan las mismas piezas). F 24 E: Recalderas la da con la P16 y repite la lista para la 015; Calefacción y Climatización la nombra en una lista general sin familia. Compara el código de tu placa o envíanos una foto de la etiqueta desde Contacto (919 931 595).

¿Qué diferencia hay entre la P16 y las terminaciones N14, 015 o T01?

N14 y 015 son versiones distintas de la SYMSI 7.0. Climatización Ibérica dice que la terminación N14 distingue variantes y la da para la F25 E H-MOD, que nuestro taller ha confirmado con la P16. Calefacción y Climatización lista la P16 V1 con 4 relés y la 0310144400015 V4 con 3 relés (2+1). La T01 solo aparece en Climatización Ibérica junto a S10470: ninguna fuente la une a la P16.

¿Qué significan los códigos de la placa?

0310144400P16 es el código serigrafiado del circuito y SYMSI7.0 su denominación. 0020021125 y SD00081C figuran en la etiqueta de la unidad para la Themafast C 25 E; S10470 (también S1047000) es el código de catálogo de la SYMSI 7.0 según venta-recambios-calderas y Climatización Ibérica, que no lo unen a la P16.

¿Qué síntomas apuntan a esta placa y quién debe montarla?

Climatización Ibérica cita para la SYMSI 7.0 de la Themafast: caldera que no enciende o no responde, errores sin causa física, reinicios a mitad de ciclo y relés pegados o pistas quemadas. Debe montarla un técnico cualificado: trabaja a 230 V; la tienda recomienda desconectar la alimentación y pasar cada conector a su posición idéntica.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

SUNG WEI SYMSI7.0

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

Recirepuestos, Leboncoin y Recalderas unen la P16 con la SYMSI 7.0 de Saunier Duval. Sin despiece oficial y con otras versiones (N14, 015): compara el código en las calderas no confirmadas.
