Placa electrónica Saunier Duval SYMSI7.0 · PCB 0310144400N14 · Themaclassic F25 E: Placa completa e identificador ampliado

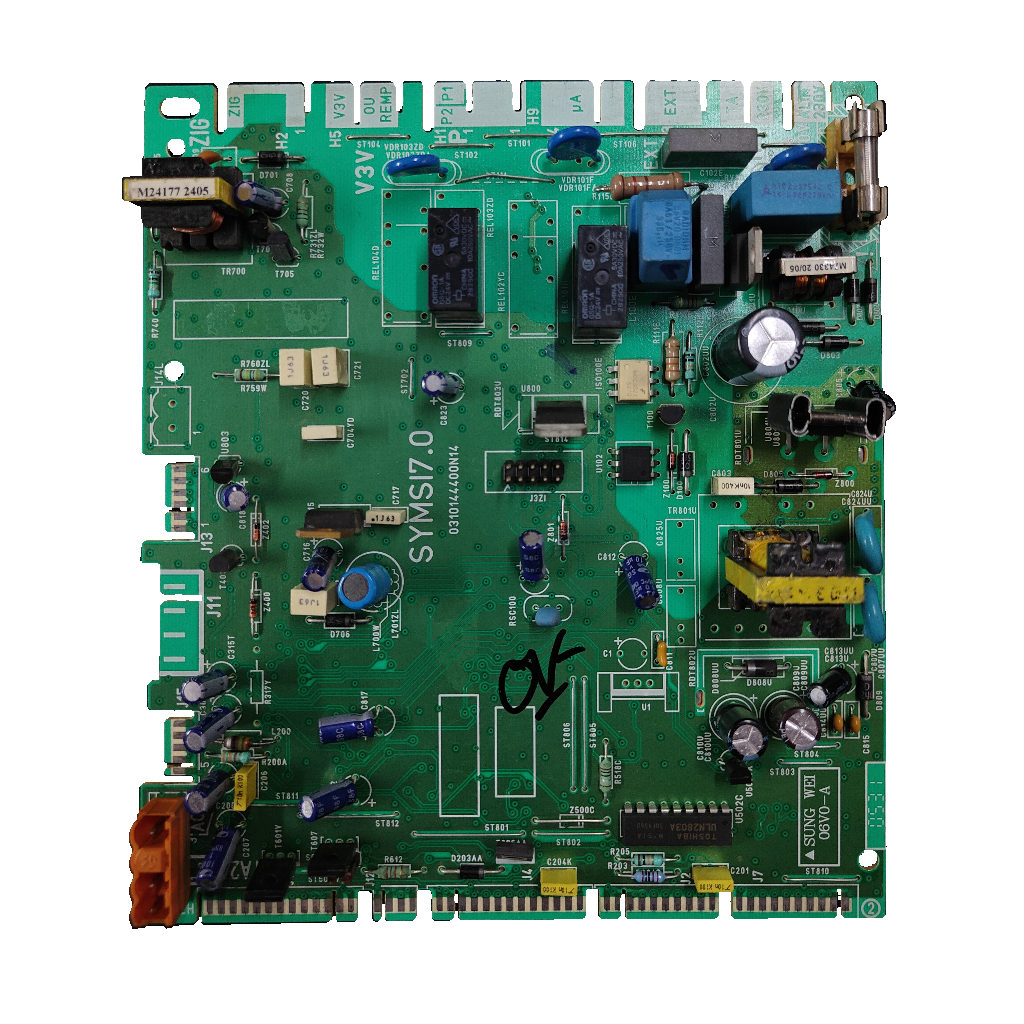

Placa electrónica Saunier Duval SYMSI7.0 · PCB 0310144400N14 · Themaclassic F25 E: vista 2

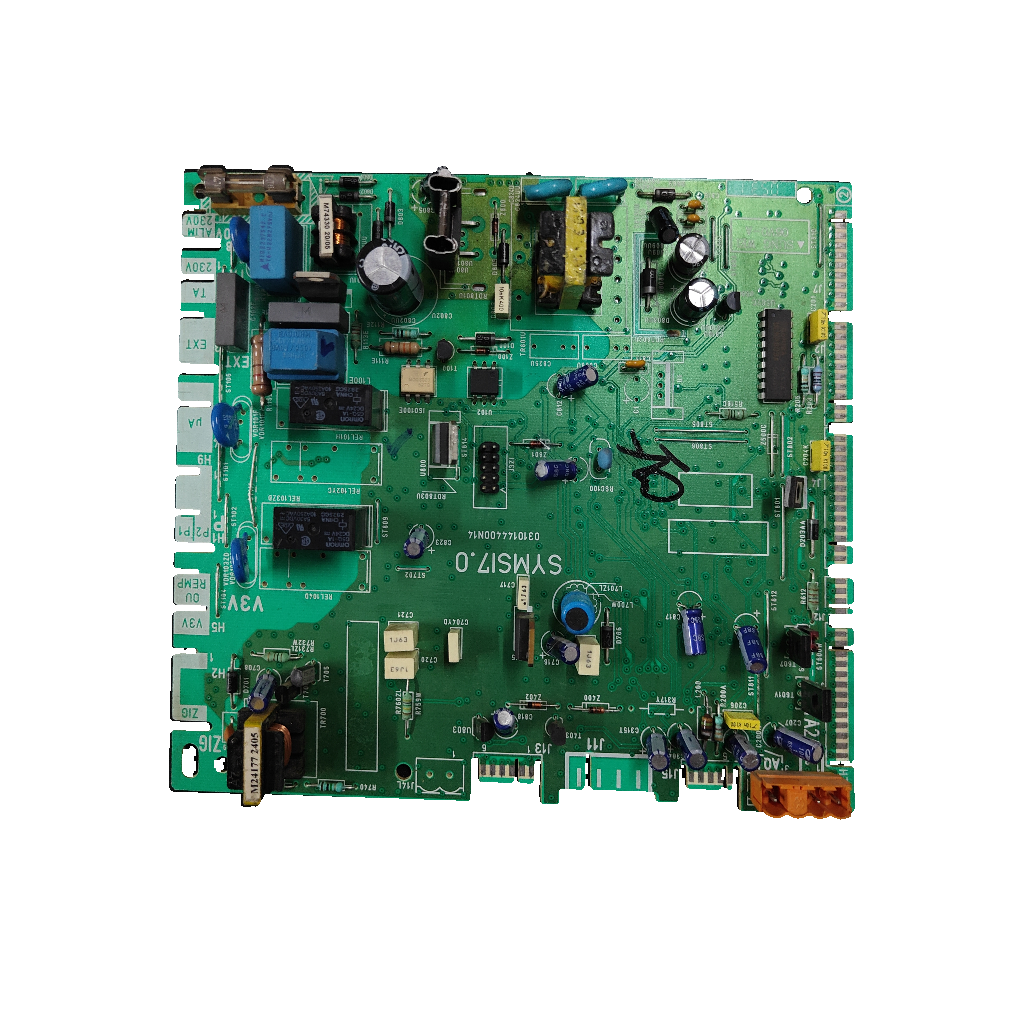

Placa electrónica Saunier Duval SYMSI7.0 · PCB 0310144400N14 · Themaclassic F25 E: vista 3

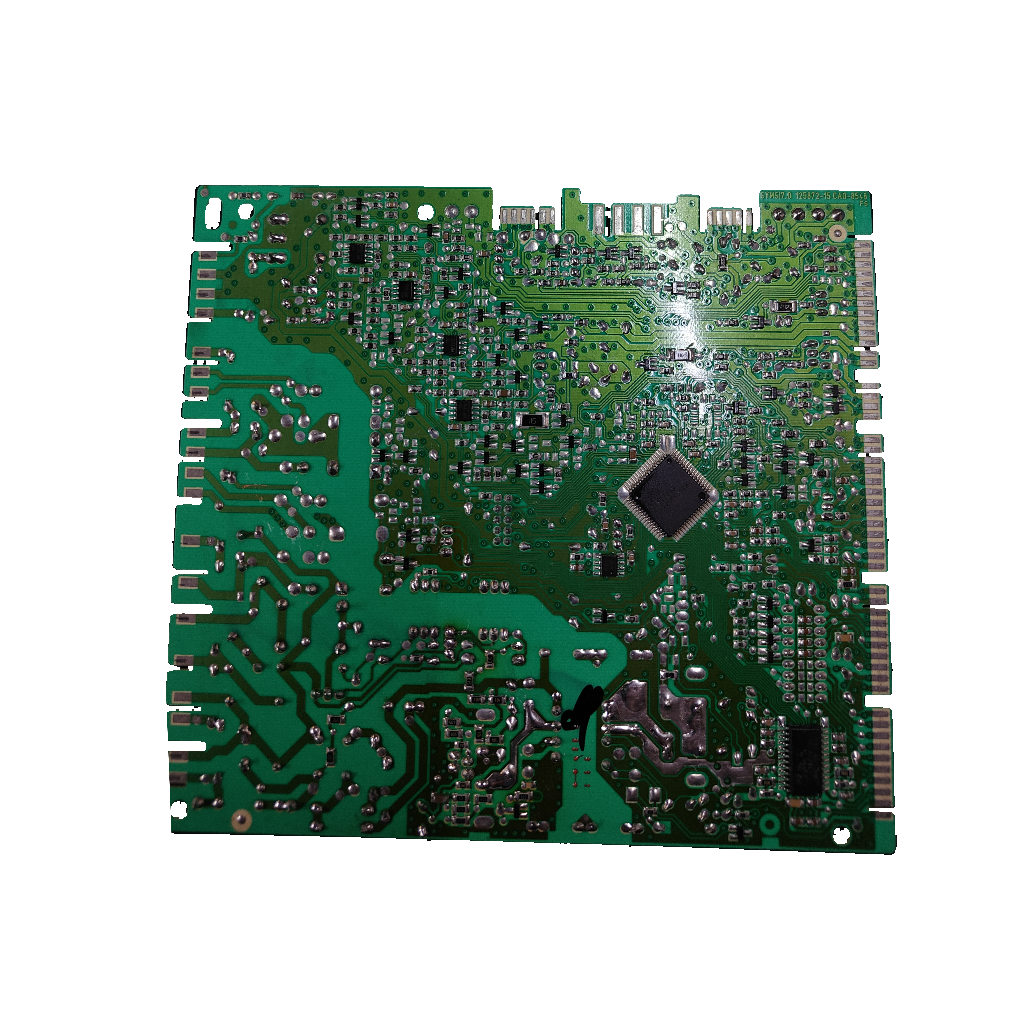

Placa electrónica Saunier Duval SYMSI7.0 · PCB 0310144400N14 · Themaclassic F25 E: vista 4
SUNG WEIFotos de esta unidad
1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Sung WeiCompatibilidad confirmada

Placa electrónica Saunier Duval SYMSI7.0 · PCB 0310144400N14 · Themaclassic F25 E

Código del circuito0310144400N14

La SYMSI7.0 con circuito 0310144400N14 (Sung Wei) es la placa electrónica de las Saunier Duval Themaclassic F25 E, Themaclassic C25 E, Themafast F25 E H-MOD y Themafast C 25 E, confirmadas por nuestro taller. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • PCB 0310144400N14
  • Designación SYMSI7.0
  • Sung Wei · PCB 06V0-A
Todos los códigos de esta unidad3
Código del circuito
0310144400N14
Modelo
SYMSI7.0
SKU Ecoklima
PLC093
  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

6 pasos

Es la placa electrónica de control de la caldera, detrás del frontal, en la caja de control. Se sospecha de ella si la caldera no enciende, se reinicia a mitad de ciclo o da errores erráticos.

Compruébalo en tu placa
  1. Busca 0310144400N14 serigrafiado en el circuito impreso (a veces en una pegatina lateral) y la designación SYMSI7.0.
  2. Compara el número y la posición de relés y conectores: bajo un mismo código hay versiones distintas.
  3. No la confundas con 0310144400R18, S19, L12 o 0310144400015: son otros códigos. Climatización Ibérica vende la 015 para la ThemaClassic F 25 E con tres relés en 2 + 1; ninguna fuente dice si es el mismo circuito.
  4. Compara el código serigrafiado: 06V0-A también aparece en la R18, y de S19, L12 y 0310144400015 no tenemos dato de marcaje.
  5. Mira el modelo en la placa de características: Themaclassic F25 E, Themaclassic C25 E, Themafast F25 E H-MOD y Themafast C 25 E están confirmadas por nuestro taller.
  6. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
0310144400N14Código del circuito (serigrafía)
SYMSI7.0Designación marcada (familia SYMSI 7.0)
SYMS17.0Grafía de un anuncio de Wallapop junto a la N14
06V0-AMarcaje de la PCB, junto a Sung Wei; también figura en la R18
4000140782 111-8140Marcado en la placa de la Themaclassic F25 E
05 48;KWD;IND7;S006DMarcado en la misma placa
S1047000Ref. Saunier Duval de SYMSI7.0 según Espinosa; sin fuente que la una a N14
No la confundas con
  • 0310144400R18Placa SYMSI7.0 de la Thema C24 E V (24hshop) y placa SYMS17.0 de una SF24E (anuncio de Wallapop) · Otro código de circuito. Ambas llevan el marcaje 06V0-A, que no distingue la N14.
  • 0310144400S19Otra versión de la placa · Otro código. Openclima la da con cuatro relés (la N14, con tres) y también para la Themaclassic F 25 E y la Themafast F 25 E H-MOD, que nuestro taller confirma con la N14.
  • 0310144400L12Otro código de placa SYMSI7.0 · Recirepuestos lo lista con la S19 para varias Themafast (F25E, F24E, F30E y H-Mod), sin N14.
  • 0310144400015Referencia OEM de otra ficha de la ThemaClassic F 25 E · Climatización Ibérica, en otra ficha, la da para la ThemaClassic F 25 E, que nuestro taller confirma con la N14. No cita N14 ni SYMSI7.0 y describe tres relés en 2 + 1, como la N14 según Openclima: el número de relés no la distingue.

Calderas en las que va

4 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Saunier Duval Themafast F25 E H-MODConfirmada por nuestro taller · también en Climatización Ibérica
  • Saunier Duval Themaclassic F25 EConfirmada por nuestro taller · también en Openclima
  • Saunier Duval Themafast C 25 EConfirmada por nuestro taller
  • Saunier Duval Themaclassic C25 EConfirmada por nuestro taller
Por confirmarPor confirmar
  • Saunier Duval Themaclassic F 24 E, Themaclassic F AS 30 E, Themafast C 24 E, Themafast C 30 E y Thematek S F 24 EOpenclima
  • Saunier Duval Themafast F24 E, F25 E, F30 E, F30 E-A y F30 E H-MODClimatización Ibérica
  • Saunier Duval Thema C24 E VSegún 24hshop, la placa de esta caldera es la R18; ninguna fuente dice si la N14 encaja.
  • Saunier Duval SF24ESegún un anuncio de Wallapop, la placa de esta caldera es la R18; ninguna fuente dice si la N14 encaja.
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de fuentes externas

Relés
Tres en disposición 2 + 1, con electrónica adicionalOpenclima
Circuito integrado
Toshiba ULN2803A visible en la placaAnuncio de Wallapop

Características y marcados técnicos

Bornes de alimentacion, literal
230V ALIM; 230V
Bornes, literal no esquema funcional
V3V; OU REMP; P2/P1; microA; EXT; TA
Marcado junto al fusible
1 A

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Subcomponente relé
OMRON G5Q-1A, bobina DC24V · OMRON G5Q-1A4, bobina DC12V
Bornes/conectores serigrafiados
V3V, OU REMP, P2/P1, μA, EXT, TA, 230V
Aplicación indicada en inventario
THEMAFAST F25 E H-MOD

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende o no responde a ninguna orden.

Una ficha de tienda lo asocia a esta placa. Antes, comprueba los 230 V.

Errores erráticos en pantalla, reinicios a mitad de un ciclo, relés pegados o pistas quemadas.

Según Climatización Ibérica pueden aparecer errores erráticos sin causa física real; relés pegados y pistas quemadas, «en ocasiones».

Antes de cambiar la placa

Lo que revisa el técnico
Cuenta los relés

Openclima da la N14 con tres relés (2 + 1) y Climatización Ibérica avisa de versiones distintas bajo el mismo código.

Monta con un técnico

Corta la alimentación antes de tocar los conectores.

Preguntas frecuentes

8 preguntas

¿Cómo identifico la placa SYMSI7.0 0310144400N14?

Busca 0310144400N14 serigrafiado en el circuito impreso (o en una pegatina lateral) y la designación SYMSI7.0; algún anuncio la escribe SYMS17.0. Nuestras unidades llevan además el marcaje 06V0-A y el nombre Sung Wei, pero la R18 también lo lleva: no basta para distinguir la N14.

¿Sirve para mi Themaclassic F25 E, Themaclassic C25 E, Themafast F25 E H-MOD o Themafast C 25 E?

Sí, las cuatro están confirmadas por nuestro taller. Además, Openclima la da para la Themaclassic F25 E y Climatización Ibérica para la Themafast F25 E H-MOD, ambas con N14.

¿Vale para otras Themaclassic o Themafast (F 24 E, C 24 E, C 30 E, F 30 E)?

Dos tiendas las listan con N14 (Openclima y Climatización Ibérica), cada modelo en una sola: queda por confirmar. Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de la caldera, o llama al 919 931 595.

¿En qué se diferencia de las SYMSI7.0 con código R18, S19 o L12?

Son otros códigos. La R18 sale en una tienda francesa (Thema C24 E V) y en Wallapop (SF24E). Openclima da la S19 (cuatro relés; la N14, tres) y Recirepuestos da S19 y L12, también para calderas que nuestro taller confirma con la N14. Ninguna fuente explica la diferencia ni dice si son intercambiables.

¿Qué significan 0310144400N14, SYMSI7.0, 06V0-A y 4000140782?

0310144400N14 es el código del circuito. SYMSI7.0 es la designación de la familia de placa, según Climatización Ibérica. 06V0-A es el marcaje de la PCB, junto a Sung Wei; también lo llevan placas R18. 4000140782 111-8140 es otro código marcado; ninguna fuente lo explica.

¿Qué referencia dan las tiendas para esta placa?

Dos tiendas (Espinosa y Pièces Express) dan S1047000 como placa principal de la Themaclassic F 25 E, y Espinosa la liga a SYMSI7.0. Ninguna une S1047000 con la N14: no afirmamos que sean la misma.

¿Quién debe montarla?

Un técnico cualificado: es la electrónica de una caldera de gas a 230 V. Corta la corriente antes de tocarla.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

SUNG WEI SYMSI7.0

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Dos orígenes unen la N14 a una placa: Climatización Ibérica (N14 y SYMSI 7.0) y Openclima (N14). Un anuncio de Wallapop (N14, grafía SYMS17.0) no identifica vendedor. Espinosa y Pièces Express dan S1047000 como placa principal de la Themaclassic F 25 E; ninguna la une a N14.
