Placa electrónica Sung Wei SYMSI7.0 · 0310144400015 para Saunier Duval Themafast C 25 E: Pieza e identificador ampliado

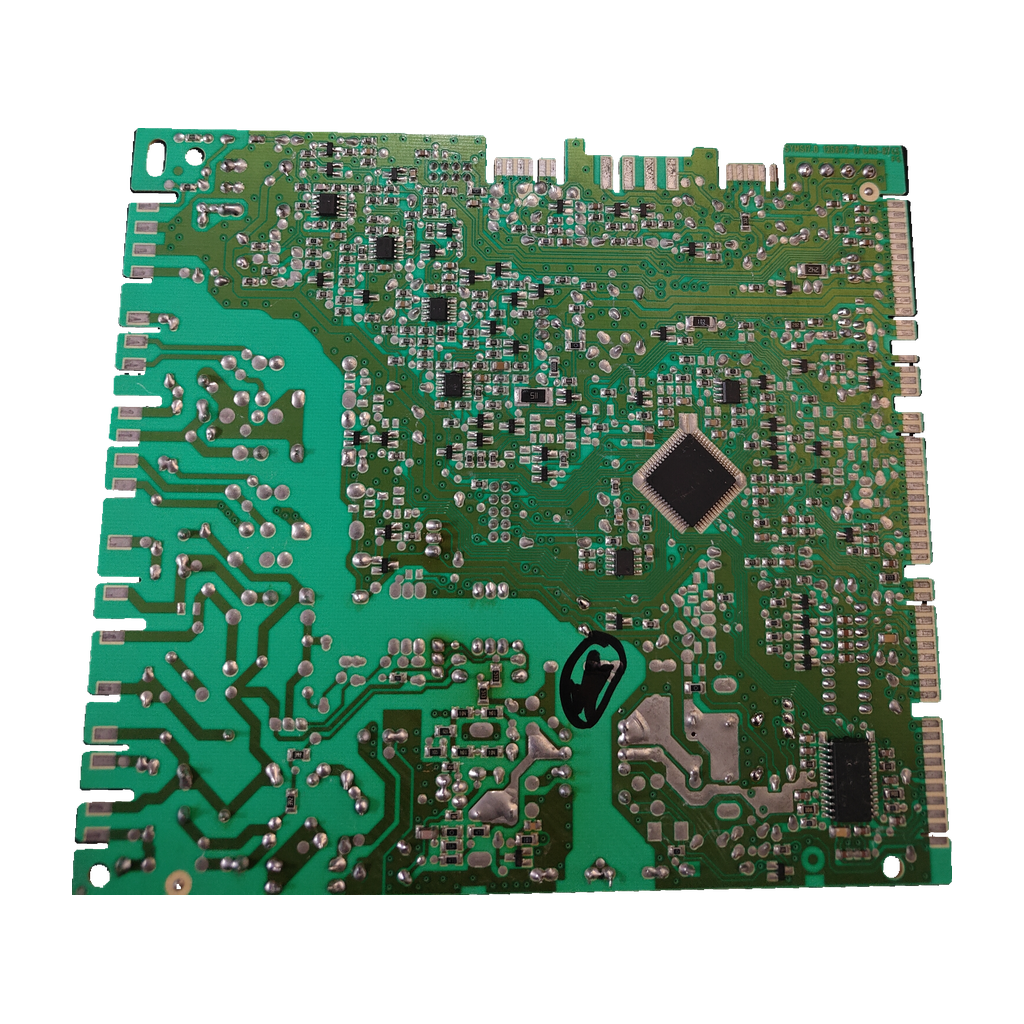

Placa electrónica Sung Wei SYMSI7.0 · 0310144400015 para Saunier Duval Themafast C 25 E: vista 2
SUNG WEIFotos de esta unidad
1 / 2

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Sung WeiCompatibilidad confirmada

Placa electrónica Sung Wei SYMSI7.0 · 0310144400015 para Saunier Duval Themafast C 25 E

Referencia Saunier Duval0310144400015

La 0310144400015 (SYMSI7.0) es una placa electrónica de control Sung Wei para calderas Saunier Duval. Nuestro taller la ha confirmado para la Themafast C 25 E; Openclima y Ricambipercaldaie también la dan para esa caldera. Usada y revisada; 230 V.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • 230 V (etiqueta)
  • Código 0310144400015
  • Modelo SYMSI7.0
Todos los códigos de esta unidad4
Referencia Saunier Duval
0310144400015
Código del circuito
06V0-A
Modelo
SYMSI7.0
SKU Ecoklima
PLC108
  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Gobierna la caldera: según Climatización Ibérica, gestiona encendido, modulación, seguridades y comunicación. Se sospecha de ella si la caldera no enciende o se apaga sola.

Compruébalo en tu placa
  1. Busca en la placa el identificador 0310144400015 y el modelo SYMSI7.0; el circuito lleva además el código 06V0-A.
  2. Compara relés y conectores con la foto: bajo el mismo código hay versiones con 3 relés (2 + 1) y con 2 relés (0 + 1 + 0 + 1).
  3. No la confundas con otras SYMSI7.0 (0310144400S19, 0310144400L12, 0310144400N14). Compara también con el circuito 0020202572 de la ThemaFast C25: no sabemos si es el mismo.
  4. Confirma el modelo en la placa de características de tu caldera: nuestro taller ha confirmado la Themafast C 25 E.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
0310144400015Identificador impreso en la placa; Climatización Ibérica lo da como referencia OEM Saunier Duval
SYMSI7.0Modelo de la placa; Wallapop lo escribe SYMS17.0
06V0-ACódigo del circuito impreso (etiqueta de la placa)
S1047000Recambio de la SYMSI7.0 en Ricambipercaldaie y Espinosa; Recalderas lo usa en el SKU de esta placa (S1047000-1)
S10470«Carte principale» en la lista de piezas de la Thema C 25 E; las tiendas lo igualan a S1047000 y SYMSI7.0, ninguna a 0310144400015
No la confundas con
  • 0310144400S19 · 0310144400L12 · 0310144400N14Otras variantes de la SYMSI7.0 · Antonelli: S19 en las Condens de 30 y 35 kW (recambio S1040000). Recirepuestos: S19 y L12 en Themafast F. AliExpress: N14 en la F 25 E H-MOD
  • 0020202572Circuito impreso Saunier Duval de la ThemaFast C25 según varias tiendas; otra lo da como PCB de Protherm · Ninguna fuente lo une a 0310144400015 ni a SYMSI7.0

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Saunier Duval Themafast C 25 EConfirmada por nuestro taller · también en Openclima y Ricambipercaldaie
Por confirmarPor confirmar
  • Saunier Duval Themaclassic F 25 ECon el código: Climatización Ibérica y blog Spyfly · Recirepuestos solo en su etiqueta · Climatización Ibérica lo da también para la C 25 E
  • Saunier Duval Themafast F 30 E H-MODCon el código: Openclima (v10) y Recalderas · Recirepuestos: S19 o L12
  • Saunier Duval Themafast F 24 E, F 25 E, F 25 E H-MOD y F 30 ECon el código: Recalderas · otras 2 solo por SYMSI7.0 · Recirepuestos: S19 o L12; AliExpress: N14
  • Saunier Duval Themaclassic C 25 ECon el código: Climatización Ibérica (también da la F 25 E) · por SYMSI7.0: otras 2 tiendas
  • Saunier Duval Isofast Condens F 35 ECon el código: anuncio de Wallapop · Antonelli la lista con 0310144400S19
No sirve para
  • Saunier Duval Isofast Condens F 30 E, Isomax Condens F 35 E e Isotwin Condens F 30 ELlevan otra placa: 0310144400S19 (Antonelli)
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de tiendas

Relés
3 en disposición 2 + 1 (una versión) · 2 en 0 + 1 + 0 + 1 (v6)Climatización Ibérica · Openclima

Marcados de esta unidad

Tensión de alimentación marcada
230 V

Síntomas de que puede fallar

Lo que revisa el técnico
La pantalla no se enciende y la caldera no tiene ninguna función

Tizome halló averiada la fuente de esta placa (9–13 V oscilantes en el secundario, diodo D808U); Spyfly midió 3–20 V en continua donde esperaba unos 32 V. Casos aislados: que un técnico lo mida.

Antes de cambiar la placa

Lo que revisa el técnico
Monta con un técnico

Trabaja a 230 V y gestiona una caldera de gas: que la monte un técnico cualificado.

Preguntas frecuentes

8 preguntas

¿Dónde está el código de esta placa y cuál debo comparar?

Impreso en la placa va el identificador 0310144400015 y el modelo SYMSI7.0; el circuito lleva además el código 06V0-A. Bajo ese código hay versiones con 3 relés (2 + 1) y con 2 relés (0 + 1 + 0 + 1, Openclima v6): compara la disposición con la foto.

¿Sirve para mi Saunier Duval Themafast C 25 E?

Sí. Nuestro taller ha confirmado esta placa para la Themafast C 25 E. Además, Openclima da el código 0310144400015 (v6) para esa caldera y Ricambipercaldaie la incluye entre los modelos de la SYMSI7.0. Aun así, compara los relés con la foto.

¿Sirve para otras calderas Saunier Duval además de la Themafast C 25 E?

Ninguna otra pasa de «por confirmar». Con el código: Themaclassic F 25 E (Climatización Ibérica y blog Spyfly; Recirepuestos solo etiqueta), Themaclassic C 25 E (solo Climatización Ibérica, que da el código para ambas), Themafast F 30 E H-MOD (2 tiendas) y F 24, 25 y 30 E (1 tienda). Otras fuentes les dan S19, L12 o N14. ¿Otra caldera? Llama al 919 931 595 con su modelo y el código de la placa.

¿Qué diferencia hay con 0310144400S19, 0310144400L12 y 0310144400N14?

Ninguna fuente explica la diferencia física: solo dicen a qué calderas va cada una. Antonelli: S19 (recambio S1040000) en las Condens de 30 y 35 kW. Recirepuestos: S19 y L12 en Themafast F. AliExpress: N14 en la F 25 E H-MOD. Esta unidad lleva 0310144400015; Wallapop da ese código para una Isofast Condens F 35 E: comprueba el código impreso.

¿Qué son el S10470 y el S1047000: es esta misma placa?

Son códigos de recambio de la SYMSI7.0: Ricambipercaldaie y Espinosa dan S1047000; venta-recambios-calderas lo iguala a S10470, «Carte principale» en la lista de piezas de la Thema C 25 E. Solo el SKU de Recalderas (S1047000-1, código de la tienda) la une a 0310144400015. Climatización Ibérica da 0310144400015 como referencia OEM y Espinosa llama a S1047000 «Référence Saunier Duval»; ninguna de las dos es documento del fabricante. Compara los relés antes de pedirla.

¿Es lo mismo que la referencia 0020202572 de la Themafast C 25?

No lo sabemos. Thermcross, Iso-chauffe, Sanitairepieces y Pièces Express lo dan como circuito impreso Saunier Duval de la ThemaFast C25, pero ninguna lo une a 0310144400015 ni a SYMSI7.0. Sparepartsboilers lo lista como PCB de Protherm. Compara códigos o llama al 919 931 595.

¿Quién debe montarla?

Un técnico cualificado: la placa trabaja a 230 V (consta en su etiqueta) y gestiona una caldera de gas.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

SUNG WEI SYMSI7.0

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

Código y SYMSI7.0 en 3 orígenes independientes; nuestro taller confirma la Themafast C 25 E. Discrepancias: relés distintos bajo el mismo código; otras fuentes dan S19, L12 o N14; Climatización Ibérica da el código para las Themaclassic C 25 E y F 25 E.
