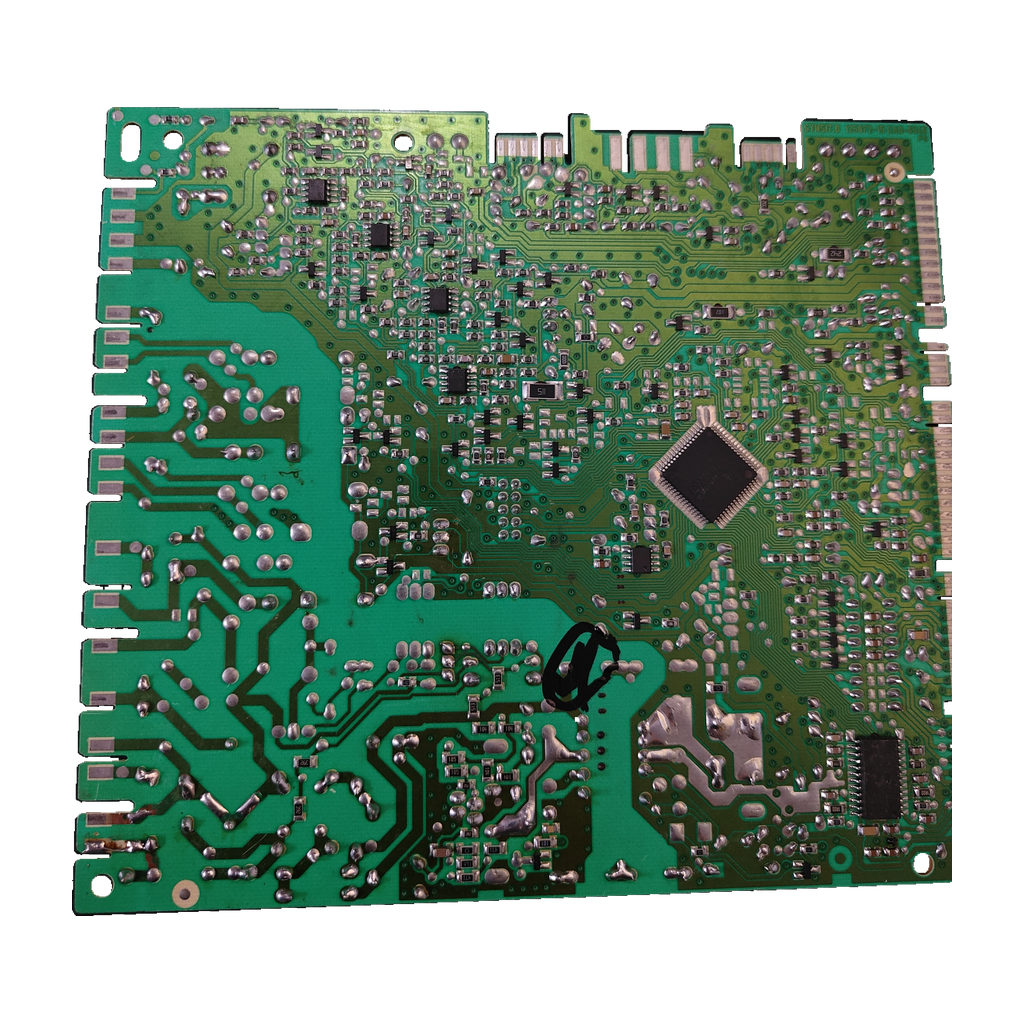

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Sung WeiCompatibilidad confirmada

Placa electrónica Saunier Duval SYMSI7.0 · PCB 0310144400N14 · Themaclassic F25 E

Código del circuito0310144400N14

La SYMSI7.0 con circuito 0310144400N14 (Sung Wei) es la placa electrónica de las Saunier Duval Themaclassic F25 E, Themaclassic C25 E, Themafast F25 E H-MOD y Themafast C 25 E, confirmadas por nuestro taller. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

PCB 0310144400N14
Designación SYMSI7.0
Sung Wei · PCB 06V0-A

Todos los códigos de esta unidad3

Código del circuito: 0310144400N14
Modelo: SYMSI7.0
SKU Ecoklima: PLC107

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

6 pasos

Es la placa electrónica de control de la caldera, detrás del frontal, en la caja de control. Se sospecha de ella si la caldera no enciende, se reinicia a mitad de ciclo o da errores erráticos.

Compruébalo en tu placa

Busca 0310144400N14 serigrafiado en el circuito impreso (a veces en una pegatina lateral) y la designación SYMSI7.0.
Compara el número y la posición de relés y conectores: bajo un mismo código hay versiones distintas.
No la confundas con 0310144400R18, S19, L12 o 0310144400015: son otros códigos. Climatización Ibérica vende la 015 para la ThemaClassic F 25 E con tres relés en 2 + 1; ninguna fuente dice si es el mismo circuito.
Compara el código serigrafiado: 06V0-A también aparece en la R18, y de S19, L12 y 0310144400015 no tenemos dato de marcaje.
Mira el modelo en la placa de características: Themaclassic F25 E, Themaclassic C25 E, Themafast F25 E H-MOD y Themafast C 25 E están confirmadas por nuestro taller.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

0310144400N14	Código del circuito (serigrafía)
SYMSI7.0	Designación marcada (familia SYMSI 7.0)
SYMS17.0	Grafía de un anuncio de Wallapop junto a la N14
06V0-A	Marcaje de la PCB, junto a Sung Wei; también figura en la R18
4000140782 111-8140	Marcado en la placa de la Themaclassic F25 E
05 48;KWD;IND7;S006D	Marcado en la misma placa
S1047000	Ref. Saunier Duval de SYMSI7.0 según Espinosa; sin fuente que la una a N14

No la confundas con

0310144400R18Placa SYMSI7.0 de la Thema C24 E V (24hshop) y placa SYMS17.0 de una SF24E (anuncio de Wallapop) · Otro código de circuito. Ambas llevan el marcaje 06V0-A, que no distingue la N14.
0310144400S19Otra versión de la placa · Otro código. Openclima la da con cuatro relés (la N14, con tres) y también para la Themaclassic F 25 E y la Themafast F 25 E H-MOD, que nuestro taller confirma con la N14.
0310144400L12Otro código de placa SYMSI7.0 · Recirepuestos lo lista con la S19 para varias Themafast (F25E, F24E, F30E y H-Mod), sin N14.
0310144400015Referencia OEM de otra ficha de la ThemaClassic F 25 E · Climatización Ibérica, en otra ficha, la da para la ThemaClassic F 25 E, que nuestro taller confirma con la N14. No cita N14 ni SYMSI7.0 y describe tres relés en 2 + 1, como la N14 según Openclima: el número de relés no la distingue.

Calderas en las que va

4 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval Themafast C 25 EConfirmada por nuestro taller
Saunier Duval Themaclassic F25 EConfirmada por nuestro taller · también en Openclima
Saunier Duval Themafast F25 E H-MODConfirmada por nuestro taller · también en Climatización Ibérica
Saunier Duval Themaclassic C25 EConfirmada por nuestro taller

Por confirmarPor confirmar

Saunier Duval Themaclassic F 24 E, Themaclassic F AS 30 E, Themafast C 24 E, Themafast C 30 E y Thematek S F 24 EOpenclima
Saunier Duval Themafast F24 E, F25 E, F30 E, F30 E-A y F30 E H-MODClimatización Ibérica
Saunier Duval Thema C24 E VSegún 24hshop, la placa de esta caldera es la R18; ninguna fuente dice si la N14 encaja.
Saunier Duval SF24ESegún un anuncio de Wallapop, la placa de esta caldera es la R18; ninguna fuente dice si la N14 encaja.

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de fuentes externas

Relés: Tres en disposición 2 + 1, con electrónica adicionalOpenclima
Circuito integrado: Toshiba ULN2803A visible en la placaAnuncio de Wallapop

Marcados de esta unidad

Tensión indicada de alimentación: 230 V
Serigrafía del fusible: T3.15A 250V
Marcado del fusible montado: T4A 250V
Relé montado: OMRON G5Q-1A; bobina DC24V
Serigrafía junto al varistor: VDR101F / VDR101FA
Etiqueta del componente magnético: M24177 2205
Marcado del transformador: M24744-E; ZM 02-3
Subcomponente relé: OMRON G5Q-1A; DC24V
Serigrafia de bornes: TA 230V; ALIM 230V

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no enciende o no responde a ninguna orden.

Una ficha de tienda lo asocia a esta placa. Antes, comprueba los 230 V.

Errores erráticos en pantalla, reinicios a mitad de un ciclo, relés pegados o pistas quemadas.

Según Climatización Ibérica pueden aparecer errores erráticos sin causa física real; relés pegados y pistas quemadas, «en ocasiones».

Antes de cambiar la placa

Lo que revisa el técnico

Cuenta los relés

Openclima da la N14 con tres relés (2 + 1) y Climatización Ibérica avisa de versiones distintas bajo el mismo código.

Monta con un técnico

Corta la alimentación antes de tocar los conectores.

Preguntas frecuentes

8 preguntas

¿Cómo identifico la placa SYMSI7.0 0310144400N14?

Busca 0310144400N14 serigrafiado en el circuito impreso (o en una pegatina lateral) y la designación SYMSI7.0; algún anuncio la escribe SYMS17.0. Nuestras unidades llevan además el marcaje 06V0-A y el nombre Sung Wei, pero la R18 también lo lleva: no basta para distinguir la N14.

¿Sirve para mi Themaclassic F25 E, Themaclassic C25 E, Themafast F25 E H-MOD o Themafast C 25 E?

Sí, las cuatro están confirmadas por nuestro taller. Además, Openclima la da para la Themaclassic F25 E y Climatización Ibérica para la Themafast F25 E H-MOD, ambas con N14.

¿Vale para otras Themaclassic o Themafast (F 24 E, C 24 E, C 30 E, F 30 E)?

Dos tiendas las listan con N14 (Openclima y Climatización Ibérica), cada modelo en una sola: queda por confirmar. Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de la caldera, o llama al 919 931 595.

¿En qué se diferencia de las SYMSI7.0 con código R18, S19 o L12?

Son otros códigos. La R18 sale en una tienda francesa (Thema C24 E V) y en Wallapop (SF24E). Openclima da la S19 (cuatro relés; la N14, tres) y Recirepuestos da S19 y L12, también para calderas que nuestro taller confirma con la N14. Ninguna fuente explica la diferencia ni dice si son intercambiables.

¿Qué significan 0310144400N14, SYMSI7.0, 06V0-A y 4000140782?

0310144400N14 es el código del circuito. SYMSI7.0 es la designación de la familia de placa, según Climatización Ibérica. 06V0-A es el marcaje de la PCB, junto a Sung Wei; también lo llevan placas R18. 4000140782 111-8140 es otro código marcado; ninguna fuente lo explica.

¿Qué referencia dan las tiendas para esta placa?

Dos tiendas (Espinosa y Pièces Express) dan S1047000 como placa principal de la Themaclassic F 25 E, y Espinosa la liga a SYMSI7.0. Ninguna une S1047000 con la N14: no afirmamos que sean la misma.

¿Quién debe montarla?

Un técnico cualificado: es la electrónica de una caldera de gas a 230 V. Corta la corriente antes de tocarla.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

SUNG WEI SYMSI7.0

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Dos orígenes unen la N14 a una placa: Climatización Ibérica (N14 y SYMSI 7.0) y Openclima (N14). Un anuncio de Wallapop (N14, grafía SYMS17.0) no identifica vendedor. Espinosa y Pièces Express dan S1047000 como placa principal de la Themaclassic F 25 E; ninguna la une a N14.

Fuentes consultadas

Climatización Ibérica: placa SYMSI7.0 0310144400N14N14 con SYMSI 7.0; calderas
Openclima: placa 0310144400N14 v3N14; calderas y relés
Wallapop: placa Saunier Duval SYMS17.0 0310144400N14N14 con SYMS17.0, «solo para modelo Themafast»
Espinosa: placa SYMSI7.0, ref. S1047000Liga SYMSI7.0 con S1047000; sin N14
Pièces Express: Themaclassic F 25 E, carte principaleS1047000 como placa principal; sin N14
Recirepuestos: placa SYMSI7.0 con S19 y L12Otros códigos para las Themafast; sin N14
Wallapop: placa Saunier Duval SF24E 0310144400R18R18 con el marcaje 06V0-A

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval ni de Sung Wei; las marcas se citan para indicar compatibilidad.
