Placa electrónica V-GROUP 0020027894 · PM-02 para Saunier Duval Isomax F35 H-MOD MOD.2: Placa completa e identificador ampliado

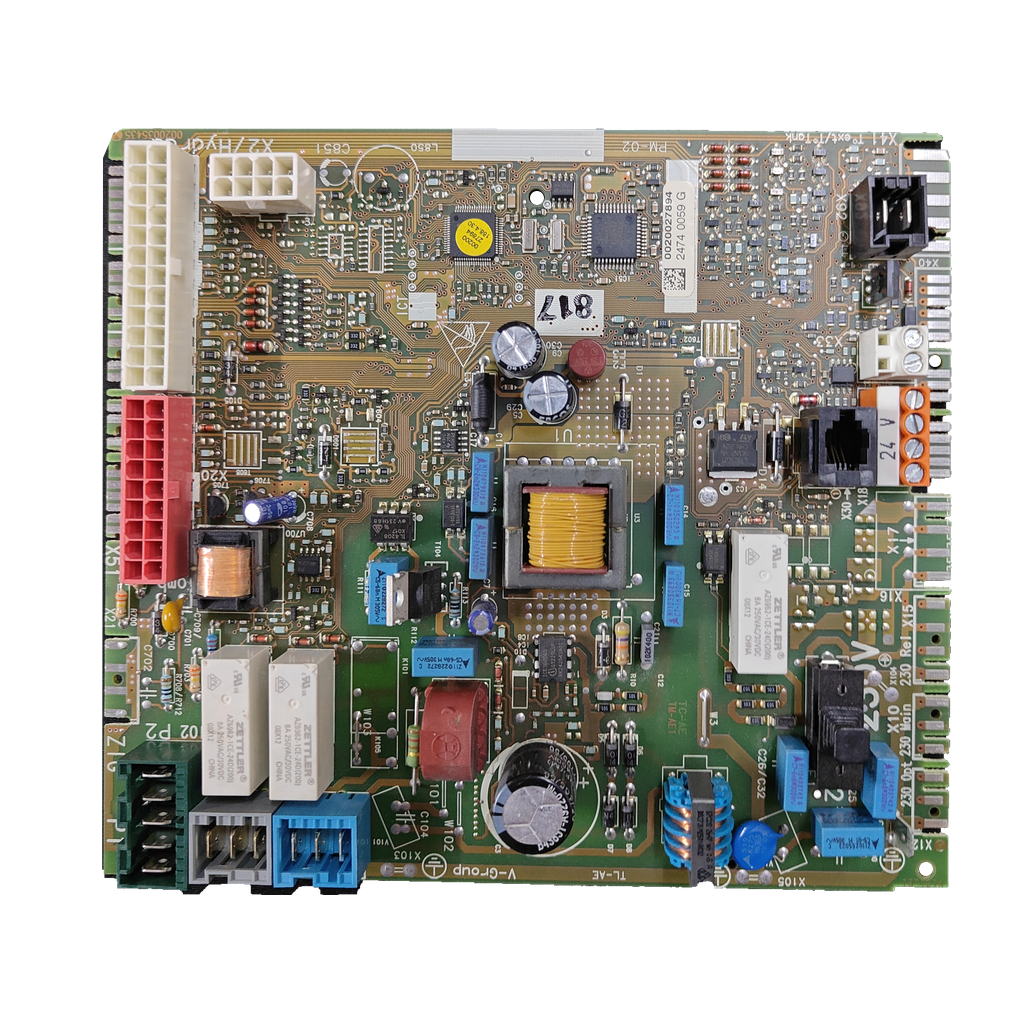

Placa electrónica V-GROUP 0020027894 · PM-02 para Saunier Duval Isomax F35 H-MOD MOD.2: vista 2

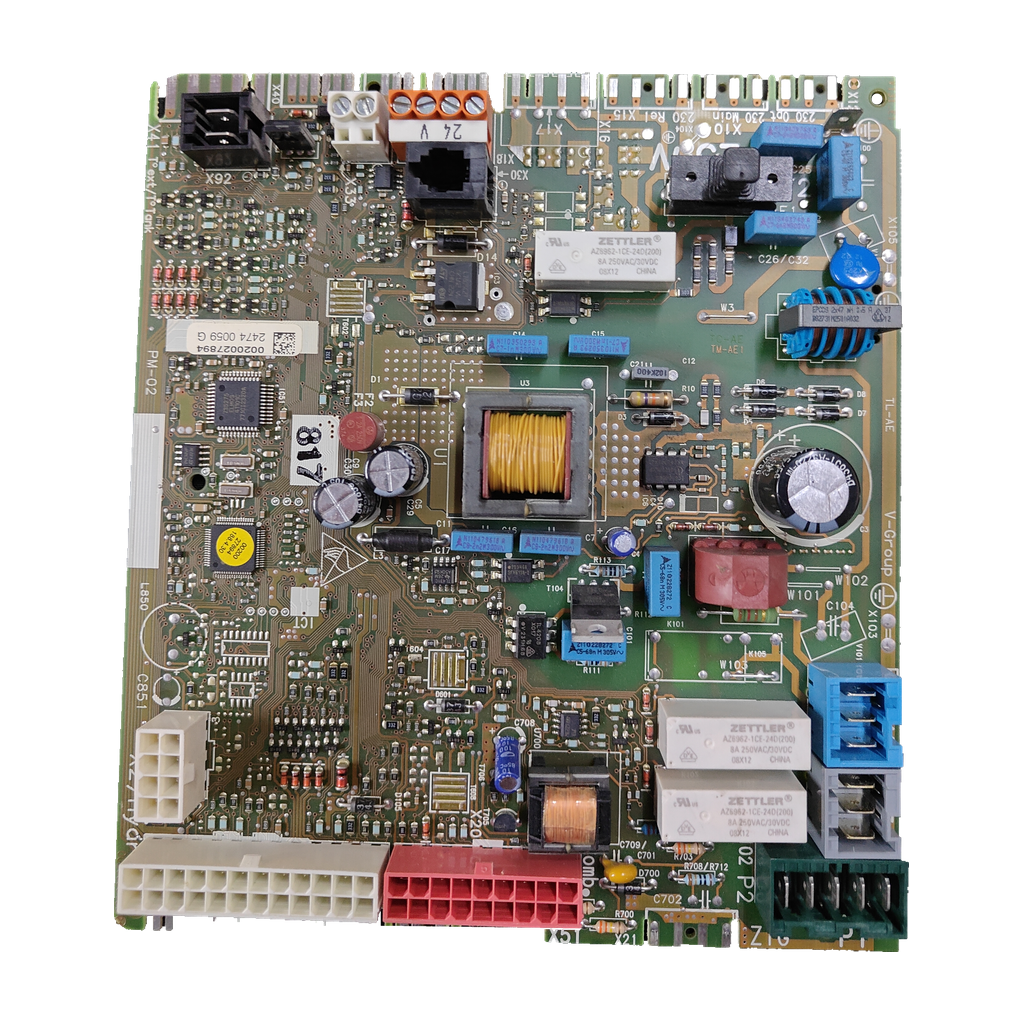

Placa electrónica V-GROUP 0020027894 · PM-02 para Saunier Duval Isomax F35 H-MOD MOD.2: Detalle de componentes de la placa

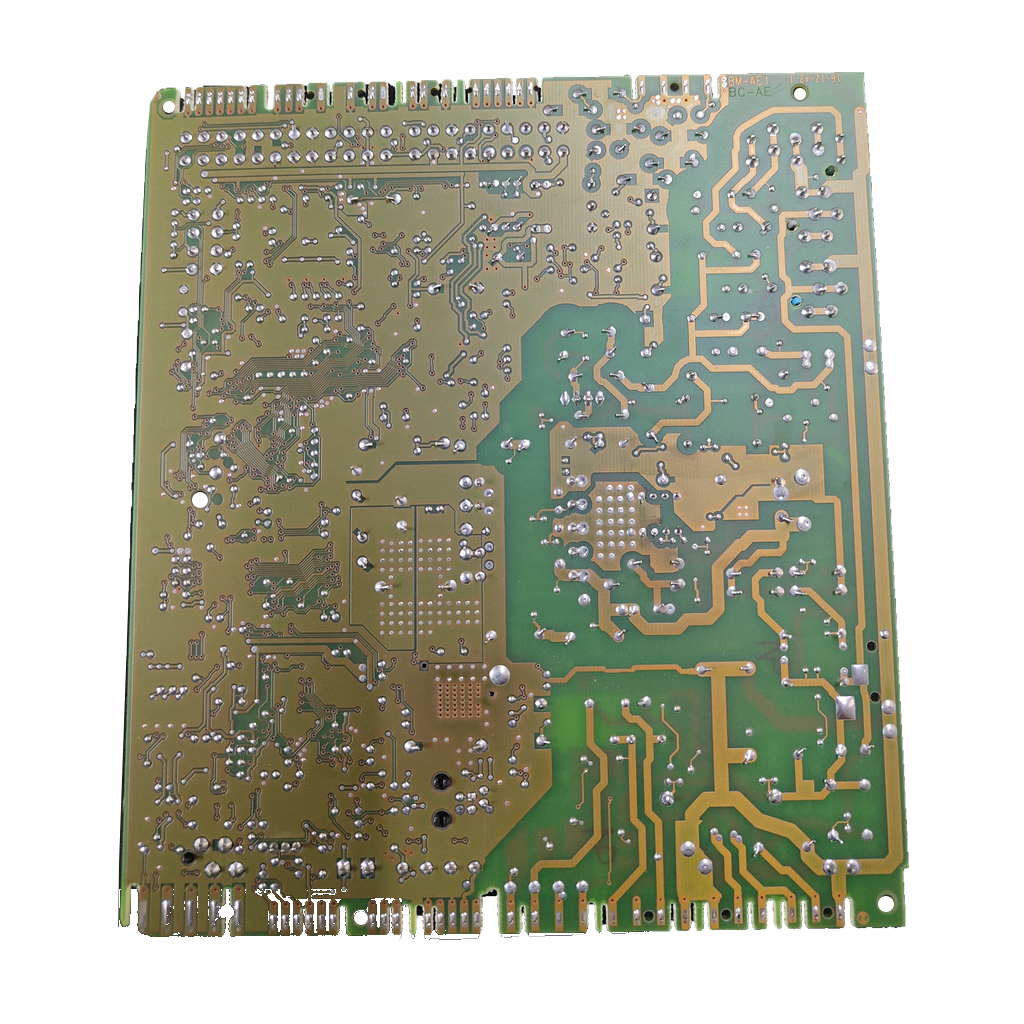

Placa electrónica V-GROUP 0020027894 · PM-02 para Saunier Duval Isomax F35 H-MOD MOD.2: vista 4
V-GROUPFotos de esta unidad
1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

V-GroupCompatibilidad confirmada

Placa electrónica V-GROUP 0020027894 · PM-02 para Saunier Duval Isomax F35 H-MOD MOD.2

Referencia Saunier Duval0020027894

Placa electrónica V-GROUP 0020027894 (PM-02). Según Pièces Express, 0020027894 es la referencia de fabricante Saunier Duval. Nuestro taller la confirma para la Isomax F35 H-MOD MOD.2; cuatro tiendas la dan para la Isotwin F 30 E H-MOD. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Código 0020027894
  • Designación PM-02
  • Relé Zettler AZ6962-1CE-24D(200)
  • Conexiones 24 V / 230 Out
Todos los códigos de esta unidad3
Referencia Saunier Duval
0020027894
Código del circuito
PM-02
SKU Ecoklima
PLC058
  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Pièces Express la nombra «carte principale»; otras tiendas, placa electrónica o circuito impreso. Según Climatización Ibérica gestiona el encendido, la modulación, las seguridades y la comunicación, y va detrás del frontal, en la caja de control.

Compruébalo en tu placa
  1. Busca en la placa los marcados 0020027894, PM-02 y 2474 0059 G. El circuito integrado de nuestra unidad lleva 00200 27894 188.4.30.
  2. Compara los relés Zettler (AZ6962-1CE-24D(200) y AZ849-1C-24D(200)) y las conexiones rotuladas 24 V, 230 Out, 230 Main y 230 Rel.
  3. Una tienda avisa de que bajo una misma referencia se han fabricado versiones distintas: compara el número y la posición de relés y conectores.
  4. No la confundas con la 20048284 (placa que dos tiendas dan para la F35 H-MOD) ni con la 0020212696 (Isomax Condens F 35).
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
0020027894Código marcado en la placa. Ocho tiendas lo dan para placas de la Isotwin
PM-02Designación marcada en la placa (también PM02); sin fuente externa
2474 0059 GCódigo marcado en la placa; sin fuente externa
00200 27894 188.4.30Marcado del circuito integrado; sin fuente externa
ZETTLER AZ6962-1CE-24D(200)Relé observado en la placa
ZETTLER AZ849-1C-24D(200)Subcomponente relé de la placa: 8 A; 250 VAC/30 VDC
3532040897410Código de barras de la ficha en Pièces Express y La Centrale Pro
No la confundas con
  • 20048284Placa (= 0020048284) que Climatización Ibérica y Sercatec dan para la Isomax F35 H-MOD · Otro código: ninguna ficha indica la versión MOD.2. Compara el código de tu placa con ambos.
  • 0020212696Placa principal de la Isomax Condens F 35 (2010-2015) según Pièces Express; sustituida por 0020255376 · Otra caldera (condensación) y otro código: esa tabla no cita el 0020027894.

Calderas en las que va

3 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Saunier Duval Isomax F35 H-MOD MOD.2Confirmada por nuestro taller
  • Saunier Duval Isotwin F 30 E H-MOD4 tiendas con este nombre (Pièces Express, Electrostandard, Fausto Ricambi, La Centrale Pro)
  • Saunier Duval Isotwin F30 H-MOD3 tiendas con este nombre (Gremisat, Ben2010, tienda húngara de usados)
Por confirmarPor confirmar
  • Saunier Duval Isotwin F30 H1 tienda: Climatización Ibérica
  • Saunier Duval Master 3 30 SE1 tienda: Fausto Ricambi (lista de modelos)
  • Saunier Duval Isotwin 30 kW1 tienda: Fausto Ricambi (lista de modelos)
No sirve para
  • Saunier Duval Isotwin Condens F 30 ECarte principale S1040000 según Pièces Express y ESC Grossiste; solo Fausto Ricambi la lista con el 0020027894
  • Saunier Duval Isomax Condens F 35 (2010-2015)Pièces Express: placa principal 0020212696, sustituida por 0020255376
  • Saunier Duval Isomax F 28 ETienda húngara de usados: panel 05724800
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de tienda

Peso
0,376 kgPièces Express

Características y marcados técnicos

Contactos del rele marcados
8A 250VAC/30VDC
Conexiones marcadas
24 V / 230 Out / 230 Main / 230 Rel

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Aplicación indicada en inventario
SAUNIER DUVAL ISOMAX F35 H-MOD MOD.2

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende o no responde a ninguna orden del panel de control.

Climatización Ibérica lo da como motivo para cambiar la placa 0020027894. Que un técnico lo confirme antes de cambiarla.

Errores erráticos o continuos, reinicios inesperados, relés pegados, componentes quemados u oxidación en el circuito.

Esa tienda los cita como señales de placa dañada.

Síntomas que una tienda atribuye a esta placa en la Isotwin F30 H; no son una tabla oficial de averías de la Isomax F35 H-MOD.

Antes de cambiar la placa

Lo que revisa el técnico
Compara los relés

Nuestra ficha da el relé observado Zettler AZ6962-1CE-24D(200) y el subcomponente AZ849-1C-24D(200). Compara los de tu placa.

Monta con un técnico

La placa gobierna un aparato de gas y lleva conexiones rotuladas 230: debe montarla un técnico cualificado.

Preguntas frecuentes

8 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

Nuestra unidad lleva marcados 0020027894, 2474 0059 G y la designación PM-02; el circuito integrado lleva 00200 27894 188.4.30. Una tienda dice que la referencia suele ir serigrafiada en el circuito o en una pegatina del lateral.

¿Sirve para mi Saunier Duval Isomax F35 H-MOD MOD.2?

Sí: nuestro taller ha confirmado esta placa para la Isomax F35 H-MOD MOD.2. Ninguna fuente externa nombra esa caldera con el 0020027894: lo dan para la Isotwin. Si tu caldera es otra versión, envíanos desde Contacto una foto de la etiqueta de la placa y de la placa de características.

¿En qué otras calderas se ha visto el 0020027894?

Cuatro tiendas (Pièces Express, Electrostandard, Fausto Ricambi y La Centrale Pro) lo dan para la Isotwin F 30 E H-MOD; Pièces Express precisa «2007-2015». Gremisat, Ben2010 y una tienda húngara de usados lo dan para la Isotwin F30 H-MOD, y Climatización Ibérica para la F30 H. Fausto Ricambi lo lista también para la Isotwin Condens F 30 E, pero Pièces Express y ESC Grossiste dan para ella la carte principale S1040000.

¿Es la misma placa que la 20048284 que dos tiendas dan para la Isomax F35 H-MOD?

No hay fuente que lo diga. Climatización Ibérica y Sercatec dan la 20048284 (= 0020048284) para la Isomax F35 H-MOD, sin indicar la versión MOD.2, y ninguna cita el 0020027894 para esa caldera. Nuestro taller ha confirmado el 0020027894 para la F35 H-MOD MOD.2: compara el código de tu placa con ambos.

¿Qué significan 0020027894, PM-02 y 2474 0059 G?

El 0020027894 es la referencia de fabricante Saunier Duval que Pièces Express da a la «carte principale»; su código de barras es 3532040897410. PM-02 es la designación marcada en la placa y 2474 0059 G otro código marcado. No los hemos hallado en ninguna fuente externa, así que no sabemos qué indican.

¿Qué síntomas apuntan a esta placa?

Climatización Ibérica, en su ficha del 0020027894, la cambia si la caldera no enciende o no responde al panel, da errores erráticos o continuos, se reinicia o hay relés pegados, quemaduras u oxidación. Es la lista de una tienda: un técnico debe confirmar la avería.

¿Quién debe montarla y qué hay que comparar?

Un técnico cualificado: la placa gobierna un aparato de gas y lleva conexiones rotuladas 230. Climatización Ibérica lo pide para evitar cortocircuitos y avisa de que hay versiones distintas bajo una misma referencia: compara relés y conectores.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

V-GROUP 0020027894

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

Cuatro tiendas unen el 0020027894 a la Isotwin F 30 E H-MOD y otras cuatro a la F30 H o F30 H-MOD. Ninguna la une a la Isomax F35 H-MOD con el 0020027894, que confirma nuestro taller; dos tiendas dan para ella la 20048284.
