Placa electrónica PM-02 · 0020183525 para Saunier Duval Thema NOx y Themafast NOx: Pieza e identificador ampliado

Placa electrónica PM-02 · 0020183525 para Saunier Duval Thema NOx y Themafast NOx: vista 2

V-GroupFotos de esta unidad

1 / 2

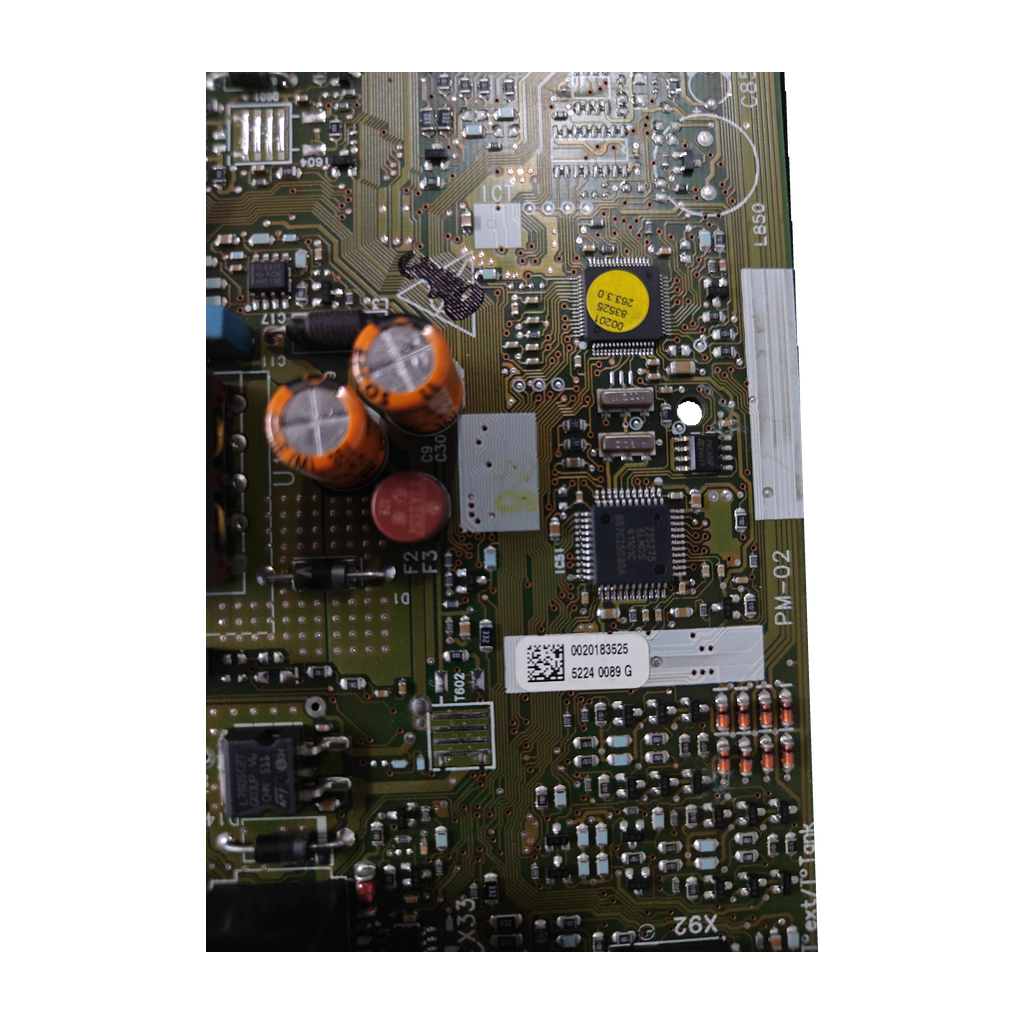

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

V-GroupReferencia verificada

Placa electrónica PM-02 · 0020183525 para Saunier Duval Thema NOx y Themafast NOx

Referencia Saunier Duval0020183525

La 0020183525 (PM-02) es una placa electrónica de caldera Saunier Duval, confirmada por nuestro taller para Thema NOx F25-B y F25-B/2, Themanox F25 B2 y F25 B/1, Themafast NOx F25-A y F30 NL/LL y Hermann Micraplus NOx 24 B2. Una unidad lleva marca V-Group. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

PM-02 · 0020183525
Misma ref. 0020184123
Thema/Themafast NOx, Micraplus
Marca V-Group o Saunier Duval

Todos los códigos de esta unidad3

Referencia Saunier Duval: 0020183525
Modelo: PM-02
SKU Ecoklima: PLC028

Nuestras unidades llevan códigos marcados distintos bajo el mismo 0020183525.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica: según una tienda, gestiona encendido, modulación, seguridades y comunicación. Se sospecha de ella si la caldera no enciende, no responde al termostato o se reinicia sin motivo.

Compruébalo en tu placa

Busca en tu placa 0020183525 y PM-02. Nuestras unidades llevan también 5324 0039 G (V-Group) o 5154 0081 B (Saunier Duval).
Compara el código completo: 0020184123 es la misma referencia según nuestro taller.
Compara número y posición de relés y conectores: bajo una misma referencia hay versiones distintas.
Comprueba que tu caldera es Thema NOx F25-B o F25-B/2, Themanox F25 B2 o F25 B/1, Themafast NOx F25-A o F30 NL/LL, o Hermann Micraplus NOx 24 B2.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera o envíanos desde Contacto una foto de la etiqueta de tu placa.

Códigos de esta pieza

0020183525	Código principal marcado; openclima.com, climatizacioniberica.es y Wallapop lo unen a esta placa
PM-02	Designación marcada en la placa (también PM02)
0020184123	Misma referencia según nuestro taller (Italia); 6 tiendas la dan para esta placa
5324 0039 G	Marcado en nuestra unidad V-Group
5154 0081 B	Marcado en nuestra unidad Saunier Duval (revisión HW04)
2633.0	Marcado del circuito integrado de la unidad Saunier Duval; sin significado confirmado
0020141438 · 0020124926 · 002014950	sercatec.com los da como equivalentes de 0020184123; otras dos tiendas los listan sin relación
288.66.0005	Módulo que e-recambios.com titula con 0020184123; solo esa tienda

No la confundas con

sd10265Placa de tienda para Themaclassic, Thematek, Themafast e Isofast F30/35 · Otra familia: su ficha no cita 0020183525 ni 0020184123.
0020124928Placa Themafast NOx F30 «display» de Gremisat · Otra referencia; su ficha no cita 0020183525 ni 0020184123.

Calderas en las que va

10 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval Themafast NOx F30 NL/LLConfirmada por nuestro taller · también en 3 fuentes que citan NL/LL
Hermann Micraplus NOx 24 B2Confirmada por nuestro taller · también en 4 fuentes (openclima.com «MICROPLUNOX24B2», sercatec.com «MICROPLUS NOX24B2», e-recambios.com «MICROPLUNOX24B2», Wallapop «Micraplus Nox 24-B/2»)
THEMA NOx F25‑B/2Confirmada por nuestro taller
THEMAFAST NOx F25‑A LPG/GNConfirmada por nuestro taller
Saunier Duval Thema NOx F25-B/2Confirmada por nuestro taller · también en ICG Calderas y e-recambios.com
Saunier Duval Thema NOx F25-BConfirmada por nuestro taller · también en 5 fuentes externas
Saunier Duval Themafast NOx F25-A LPG/GNConfirmada por nuestro taller · también en 4 fuentes externas
Saunier Duval Themanox F25 B2Confirmada por nuestro taller
Saunier Duval THEMANOX F25 B/1Confirmada por nuestro taller
Saunier Duval Themafast NOx F30Fuentes externas, sin NL/LL: openclima.com, climatizacioniberica.es, ICG Calderas y Wallapop

Por confirmarPor confirmar

Saunier Duval Themafast NOx F30 B/11 origen: anuncios de Wallapop con 0020183525
Saunier Duval Eura 3 30 SE Low Nox1 origen: openclima.com
Saunier Duval Micra 3 24 SE low Nox1 origen: openclima.com
Saunier Duval Thema NOx F 25 BGNB2 orígenes: sercatec.com y openclima.com; e-recambios.com escribe «THEMANOXF25BGN». No consta si es la Themanox F25 B2

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos de nuestro inventario

Aplicación indicada en inventario: Compatibilidad verificada: · THEMA NOx F25‑B/2 · THEMA NOx F25‑B · THEMAFAST NOx F25‑A LPG/GN · THEMAFAST NOx F30 NL/LL · Micraplus NOx 24 B2
Tensión serigrafiada: 230 V
Tensión manuscrita en conector: 24 V

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Mira el circuito impreso

Una tienda cita pistas quemadas u oxidación.

Monta con un técnico

Consejo nuestro, no un dato de las fuentes: que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y cuál debo comparar?

Compara primero 0020183525, marcado en la placa junto a PM-02. Nuestras unidades llevan además 5324 0039 G (V-Group; 230 V serigrafiados, 24 V manuscritos en el conector) o 5154 0081 B (Saunier Duval, revisión HW04). climatizacioniberica.es sitúa la placa tras el frontal, en la caja de control.

¿Sirve para mi Saunier Duval Thema NOx F25-B, F25-B/2, Themanox F25 B2 o F25 B/1?

Sí. Nuestro taller la ha confirmado para las cuatro. La F25-B la citan además openclima.com, climatizacioniberica.es, sercatec.com, Wallapop y e-recambios.com; la F25-B/2, ICG Calderas y e-recambios.com. Para la Themanox F25 B2, Arbo Group une la 0020184123 con la «F25 THEMANOX». sercatec.com lista «THEMA NOX F 25 BGNB» y openclima.com «THEMANOXF25BGNB»; no consta que sean la Themanox F25 B2.

¿Sirve para la Themafast NOx F25-A o la F30?

Sí. Nuestro taller la ha confirmado para la F25-A LPG/GN y la F30 NL/LL. La F25-A la citan además openclima.com, sercatec.com, Wallapop y e-recambios.com; la F30 NL/LL, openclima.com, sercatec.com y e-recambios.com; la F30 sin sufijo, openclima.com, climatizacioniberica.es, ICG Calderas y Wallapop. La F30 B/1 solo sale en Wallapop con 0020183525: si es la tuya, compara el código.

¿Vale para la Hermann Micraplus NOx 24 B2?

Sí. Nuestro taller la ha confirmado. La citan además openclima.com («MICROPLUNOX24B2»), sercatec.com («MICROPLUS NOX24B2»), e-recambios.com («MICROPLUNOX24B2») y Wallapop («Micraplus Nox 24-B/2»); climatizacioniberica.es e ICG Calderas la dan para la Micraplus Nox 24 con la 0020184123.

¿Qué diferencia hay entre 0020183525, 0020184123 y los otros códigos?

Nuestro taller da la 0020184123 como misma referencia que la 0020183525 (Italia); no halló equivalente en Francia, Alemania ni Rumanía. openclima.com y climatizacioniberica.es las unen en una ficha. sercatec.com da 0020184123 = 0020141438, 0020124926 y 002014950. 5324 0039 G y 5154 0081 B son marcas de nuestras unidades que ninguna fuente explica.

¿Sirve para la Eura 3 30 SE Low Nox, la Micra 3 24 SE low Nox u otra caldera?

Sin confirmar. Solo openclima.com cita la Eura 3 30 SE Low Nox y la Micra 3 24 SE low Nox. Compara el código de tu placa y envíanos desde Contacto una foto de su etiqueta y de la caldera, o llámanos al 919 931 595.

¿Qué síntomas apuntan a esta placa?

climatizacioniberica.es cita: no enciende o no responde al termostato, errores erráticos, relés pegados, pistas quemadas y reinicios continuos. No es una tabla oficial.

Cómo hemos verificado esta ficha

V-Group PM-02

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

0020183525 en 3 orígenes (openclima.com, climatizacioniberica.es, Wallapop); su equivalente 0020184123 en 6 (openclima.com, climatizacioniberica.es, sercatec.com, ICG Calderas, Arbo Group, e-recambios.com). Sin despiece oficial. Una unidad lleva marca V-Group.

Fuentes consultadas

openclima.com: placa Saunier Duval 0020183525 [0020184123]Ambos códigos y calderas
climatizacioniberica.es: placa Thema Nox F25-B 0020184123Ambos códigos, calderas y síntomas
Sercatec: tarjeta Saunier 00201841230020184123, equivalentes, calderas
ICG Calderas: placa Hermann Micraplus NOx 24 00201841230020184123 y calderas Thema/Themafast NOx
e-recambios.com: 0020184123 módulo 288.66.00050020184123 y calderas NOx
Arbo Group: 0020184123 circuito impreso F25 Themanox0020184123 para la F25 Themanox
Wallapop: placa Themafast NOx F30 B/1 con 00201835250020183525 y calderas del vendedor

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de V-Group, Saunier Duval ni Hermann; las marcas se citan para indicar compatibilidad.
