Placa electrónica PM-03 · V-Group 0020207068 y Vaillant 0020013352: Placa completa e identificador ampliado

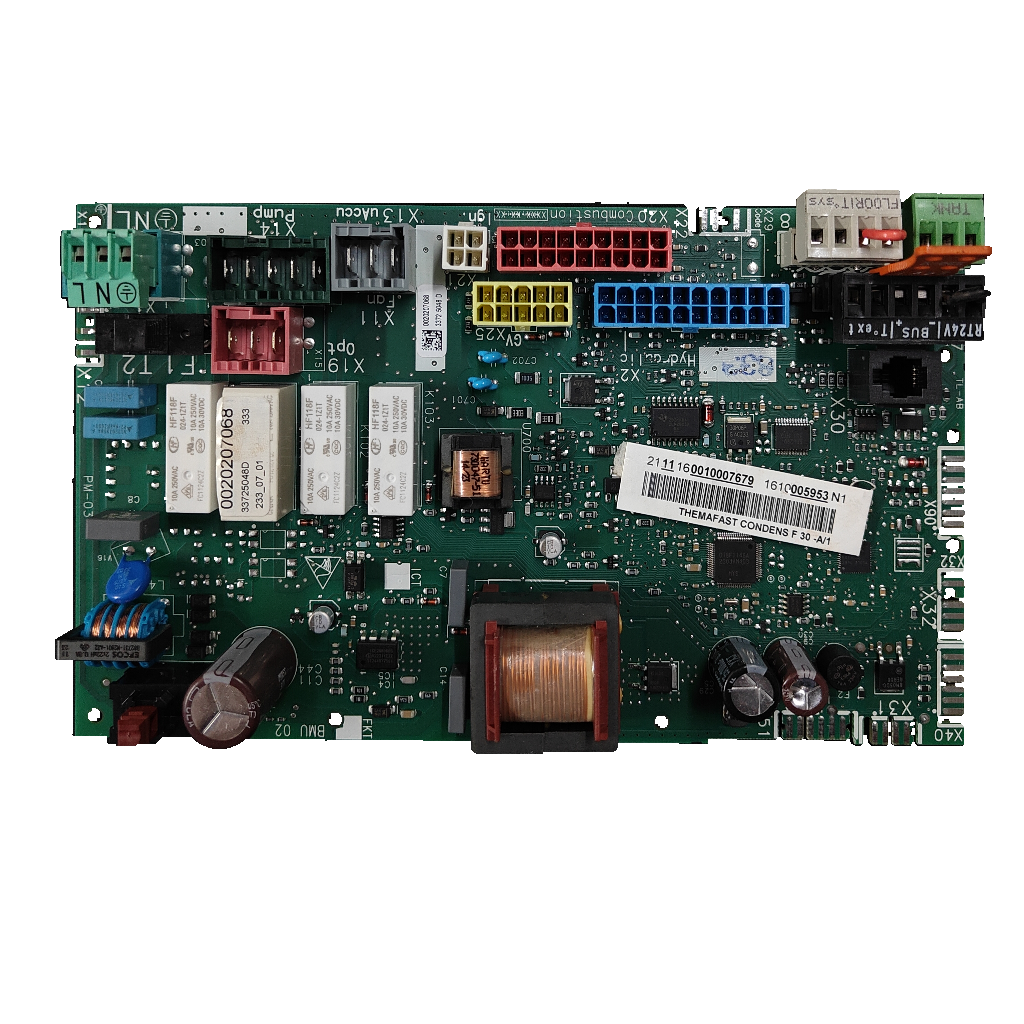

Placa electrónica PM-03 · V-Group 0020207068 y Vaillant 0020013352: vista 2

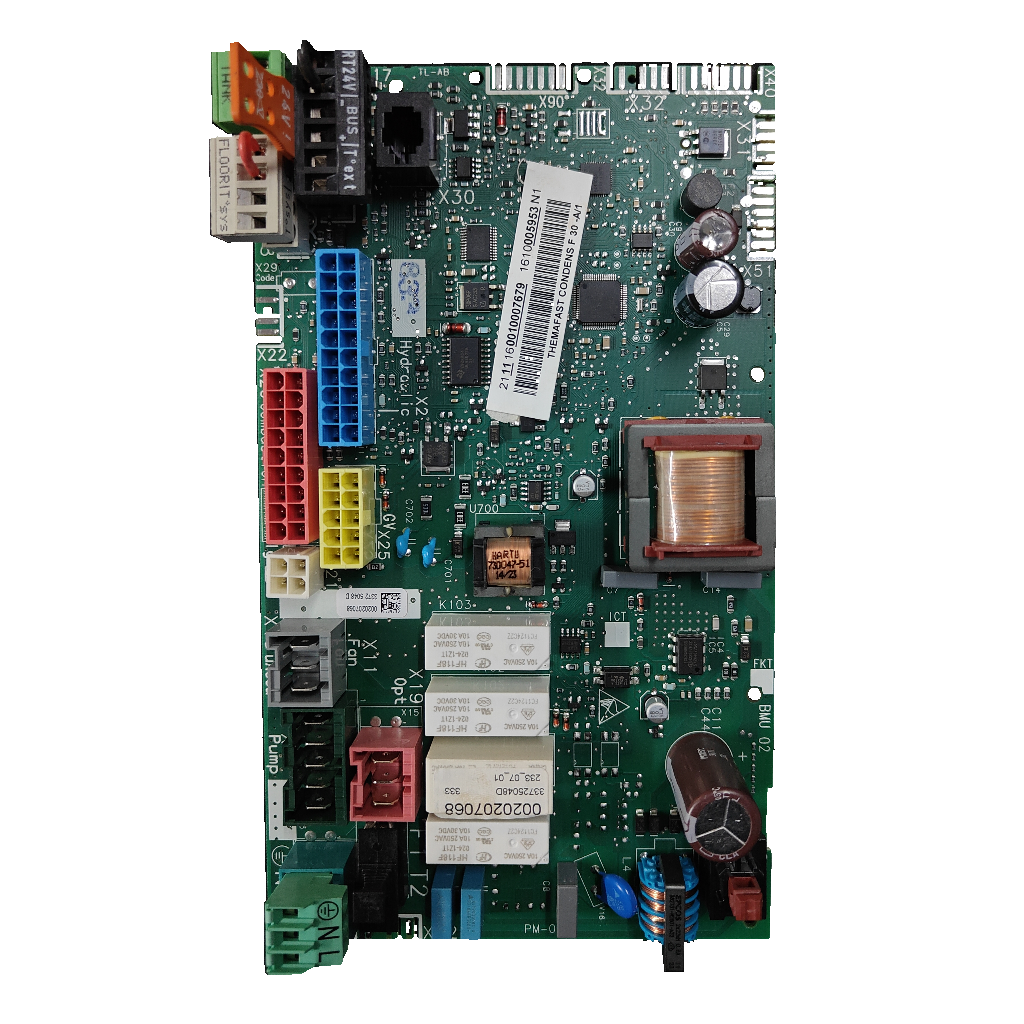

Placa electrónica PM-03 · V-Group 0020207068 y Vaillant 0020013352: vista 3

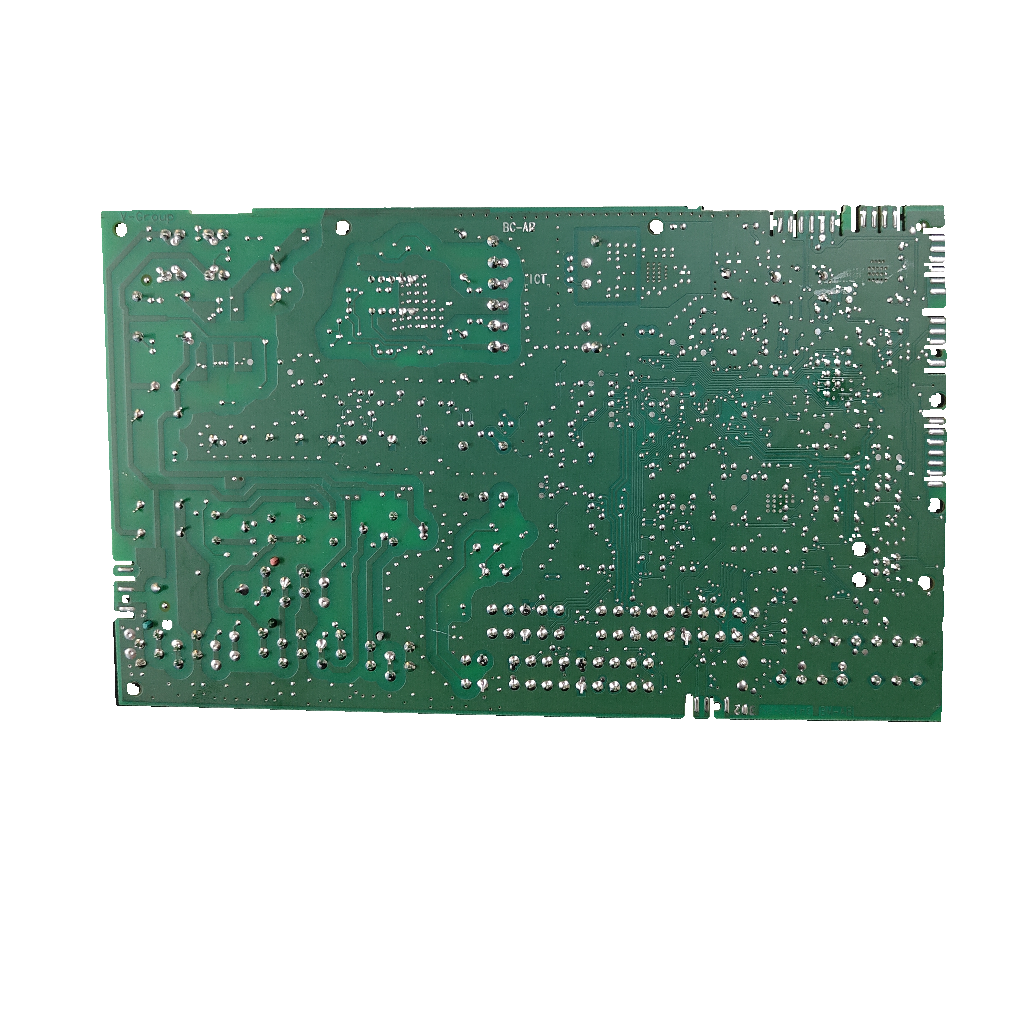

Placa electrónica PM-03 · V-Group 0020207068 y Vaillant 0020013352: vista 4
V-GroupFotos de esta unidad
1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

V-GroupCompatibilidad confirmada

Placa electrónica PM-03 · V-Group 0020207068 y Vaillant 0020013352

Referencia V-Group · Vaillant0020207068 · 0020013352

La PM-03 es una placa electrónica usada y revisada en dos versiones: la V-Group 0020207068 (BMU 02, placa principal) para Saunier Duval Themafast Condens F30 A-1, F 30 - 4VI y ThemaFast Condens 30B (H-ES), y la Vaillant 0020013352 (display) para turboTEC pro VMW ES 242/3-3 M, confirmada por nuestro taller.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • V-Group 0020207068 · BMU 02
  • Vaillant 0020013352 · display
  • Circuito PM-03 / TL-AB
Todos los códigos de esta unidad3
Referencia V-Group · Vaillant
0020207068 · 0020013352
Código del circuito
PM-03
SKU Ecoklima
PLC086
  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

PM-03 es el nombre del circuito de dos placas distintas: la V-Group (0020207068) es la placa principal de las Themafast Condens F30 y la Vaillant (0020013352), el display de la turboTEC pro VMW ES 242/3-3 M, que muestra presión, estados y errores.

Compruébalo en tu placa
  1. Busca PM-03 serigrafiado en la placa: lo llevan las dos versiones, no basta para decidir.
  2. Lee el otro marcado. V-Group: 0020207068 y BMU 02 (placa principal). Vaillant: 0020013352 y TL-AB PM-03 (display).
  3. Comprueba en la placa de características. V-Group: Themafast Condens F30 A-1, F 30 - 4VI o ThemaFast Condens 30B (H-ES). Vaillant: turboTEC pro VMW ES 242/3-3 M.
  4. Compara relés y conectores con las fotos: una tienda avisa de versiones distintas bajo una misma referencia.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te confirmamos la disponibilidad.
Códigos de esta pieza
0020207068Marcado en la V-Group PM-03 (BMU 02); 2 fuentes lo dan para Saunier Duval y un anuncio, para una placa V-Group
0020013352Marcado en la Vaillant TL-AB PM-03 (display); 1 fuente (tienda española) lo da para Vaillant
PM-03Designación del circuito: la llevan las dos placas
BMU 02Serigrafía de la V-Group, placa principal
TL-ABSerigrafía del circuito (Vaillant: TL-AB PM-03; el taller anota también TL-A8 PM-03)
33725048D · 333 · 233_07_01Marcados en la V-Group
G 36Marcado en la Vaillant
002017294Una tienda la escribe junto a 0020207068; Remle la da como placa principal, sin esa referencia
0020023068Referencia anterior que sustituye la Vaillant (taller)
No la confundas con
  • 0020013352Display Vaillant de la turboTEC pro VMW ES 242/3-3 M · No es la placa principal de las Themafast Condens (0020207068)
  • 0020040154Display Vaillant (ex 0020023068) · No está marcado aquí: un catálogo lo lista como «Pantalla VMW 242/3-3 M» y una tienda italiana, para VMW 242/4-3. Nuestro taller confirma la 0020013352 para la VMW ES 242/3-3 M
  • 0020018278 · 0020066024 · 0020212695 · 0020247219Otras placas que tiendas dan para Themafast y Thema Condens F30 · Ninguna está marcada aquí ni cita la 0020207068 (confirmada por nuestro taller)

Calderas en las que va

4 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Saunier Duval Themafast Condens F30 A-1Confirmada por nuestro taller · con la 0020207068 · también en 2 fuentes como Themafast Condens F 30
  • Saunier Duval Themafast Condens F 30 - 4VIConfirmada por nuestro taller · con la 0020207068
  • Saunier Duval ThemaFast Condens 30B (H-ES)Confirmada por nuestro taller · con la 0020207068
  • Vaillant turboTEC pro VMW ES 242/3-3 MConfirmada por nuestro taller · con la 0020013352 (display)
Por confirmarPor confirmar
  • Saunier Duval Thema Condens F 25, F AS 25 y F AS 30; Themafast Condens F 252 fuentes con la 0020207068: tienda española y catálogo italiano (este, tras control de matrícula)
  • Saunier Duval Thema Condens F 301 fuente (catálogo italiano), tras control de matrícula; otras tiendas dan otros códigos
  • Saunier Duval Themafast 4, Thema 3, Thesi y Micra Condensing; Thema Condens 26-A y 30 A1 fuente (catálogo italiano), tras control de matrícula
  • Saunier Duval Semia F25, Semia Cond F25 y Thema Condens F241 fuente (tienda española); Remle las da con equivalentes de la 002017294
  • Vaillant VMW ES 242/3-5 M y VMW ES 242/2-51 fuente (tienda española) para la 0020013352
  • Vaillant 242/4-3 M (R1)0 orígenes la unen a la 0020013352 y nuestro taller no la confirma hoy para esta pieza. Una tienda italiana da la 0020040154 (ex 0020023068) para VMW 242/4-3.
No sirve para
  • Saunier Duval Thema Condens F24 E y F30 EUna tienda les da otra placa: 0020018278
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Marcados de conexiones
Mains;Pump;Fan;Combustion;Hydraulic

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Subcomponente relé HF118F 024-1Z1T
10 A 250 VAC; 10 A 30 VDC
Subcomponente relé HF116F
10 A 125 VAC; 10 A 250 VAC
Subcomponente relé HF115F 012-1ZT
bobina 12 VDC
Aplicación indicada en inventario
THEMAFAST CONDENS F30 A-1 · THEMAFAST CONDENS F 30 - 4VI
Marcado PCB
TL-AB; BMU 02

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico
No enciende, no responde al termostato o da códigos de error erráticos

Una tienda lo asocia a la 0020207068 y a la 0020013352. Que un técnico lo confirme antes de cambiar la placa.

Antes de cambiar la placa

Lo que revisa el técnico
Monta con un técnico

La placa lleva bornes de red (230 V en la Vaillant): debe montarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa PM-03?

PM-03 es solo la designación del circuito y la llevan dos placas distintas. Mira el otro marcado: la V-Group lleva 0020207068 y BMU 02 (también 33725048D y 233_07_01); la Vaillant, 0020013352 y TL-AB PM-03 (también G 36).

¿Sirve para mi Themafast Condens F30 A-1, F 30 - 4VI o ThemaFast Condens 30B (H-ES)?

Sí. Nuestro taller ha confirmado la V-Group PM-03 con 0020207068 para las tres. Una tienda española y un catálogo italiano también dan la 0020207068 para la Themafast Condens F 30.

¿Por qué otras tiendas dan otro código para la Themafast Condens F30?

Dan 0020018278 (Themafast Condens F30), 0020066024 (con 0010028087, F30 A/1) y 0020247219 (Remle, THEMAF COND F30). Una tienda francesa da además la 0020212695 para la Thema Condens F30 (2010-2015) y la ThemaFast Condens 30 A. Ninguna cita la 0020207068, que nuestro taller ha confirmado para la F30 A-1, la F 30 - 4VI y la ThemaFast Condens 30B (H-ES).

¿Sirve para mi Vaillant turboTEC pro VMW ES 242/3-3 M o 242/4-3 M?

Sí para la turboTEC pro VMW ES 242/3-3 M: nuestro taller ha confirmado la Vaillant PM-03 con 0020013352 para esa caldera. Para la 242/4-3 M (R1) no tenemos confirmación; escríbenos desde Contacto con la etiqueta de tu caldera. Es el display, no la placa principal. Una tienda la da para VMW ES 242/3-5 M y 242/2-5, y un catálogo de la 242/3-3 M lista otra pantalla, la 0020040154.

¿Es lo mismo la 0020013352 que la 0020023068 o la 0020040154?

La Vaillant lleva marcado 0020013352 y, según nuestro taller, sustituye a la anterior 0020023068. Una tienda italiana da la 0020040154 («ex 0020023068») para un display de VMW 242/4-3; las británicas, solo para ecoTEC Pro VUW. No está marcada aquí: no asumas que es equivalente.

¿En qué otras calderas se usa la 0020207068?

Dos fuentes coinciden en Thema Condens F 25, F AS 25 y F AS 30, y en Themafast Condens F 25. Para Thema Condens F 30 solo consta el catálogo italiano, que condiciona toda su lista (también Thema, Thesi y Micra) a un control de matrícula con su servicio técnico. Escríbenos desde Contacto con una foto de la etiqueta.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

V-Group PM-03

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

El taller confirma 4 calderas: Themafast Condens F30 A-1, F 30 - 4VI, ThemaFast Condens 30B (H-ES) y turboTEC pro VMW ES 242/3-3 M. Fuentes externas: V-Group 0020207068, 3 orígenes; Vaillant 0020013352, 1. Ningún despiece ni manual oficial leído cita estos códigos.
