Placa electrónica V-Group PM-03PM-03Precio a consultar
V-GROUPFotos de esta unidad
1 / 4

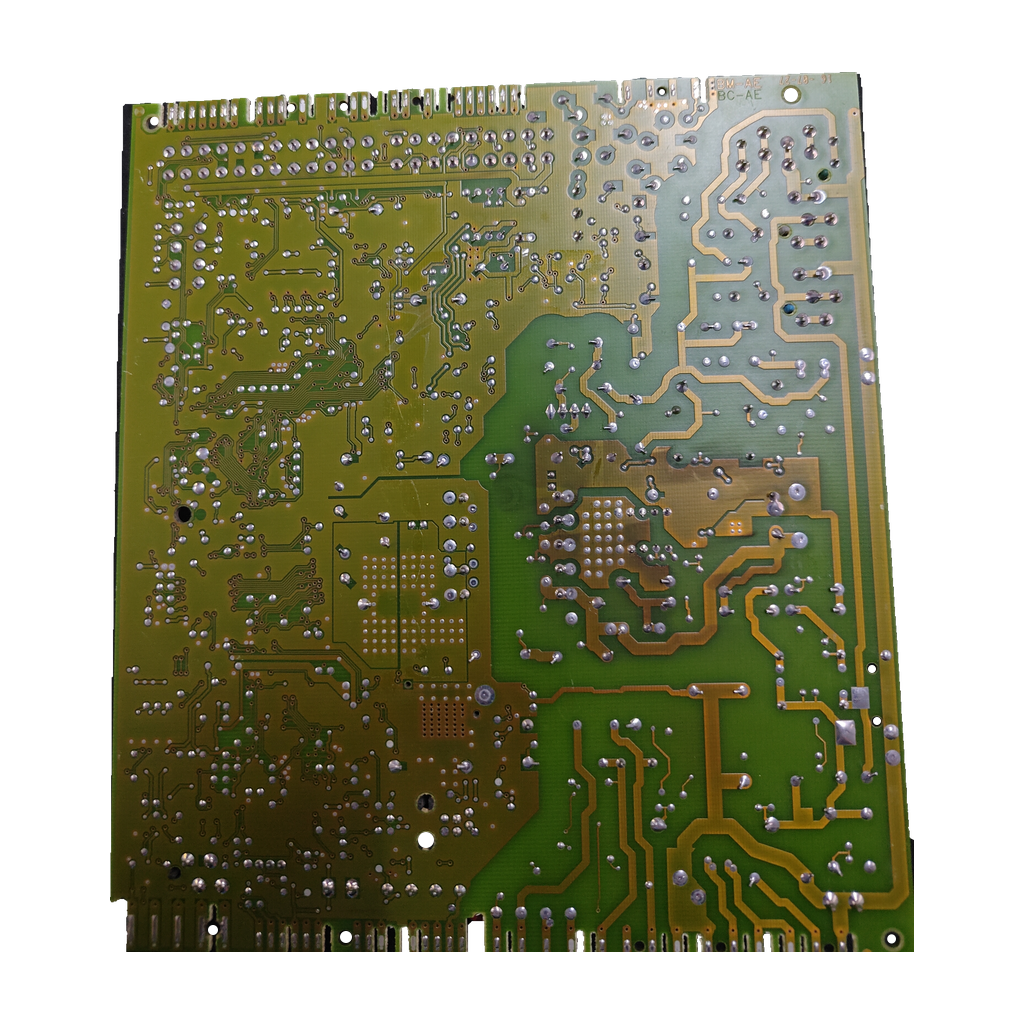

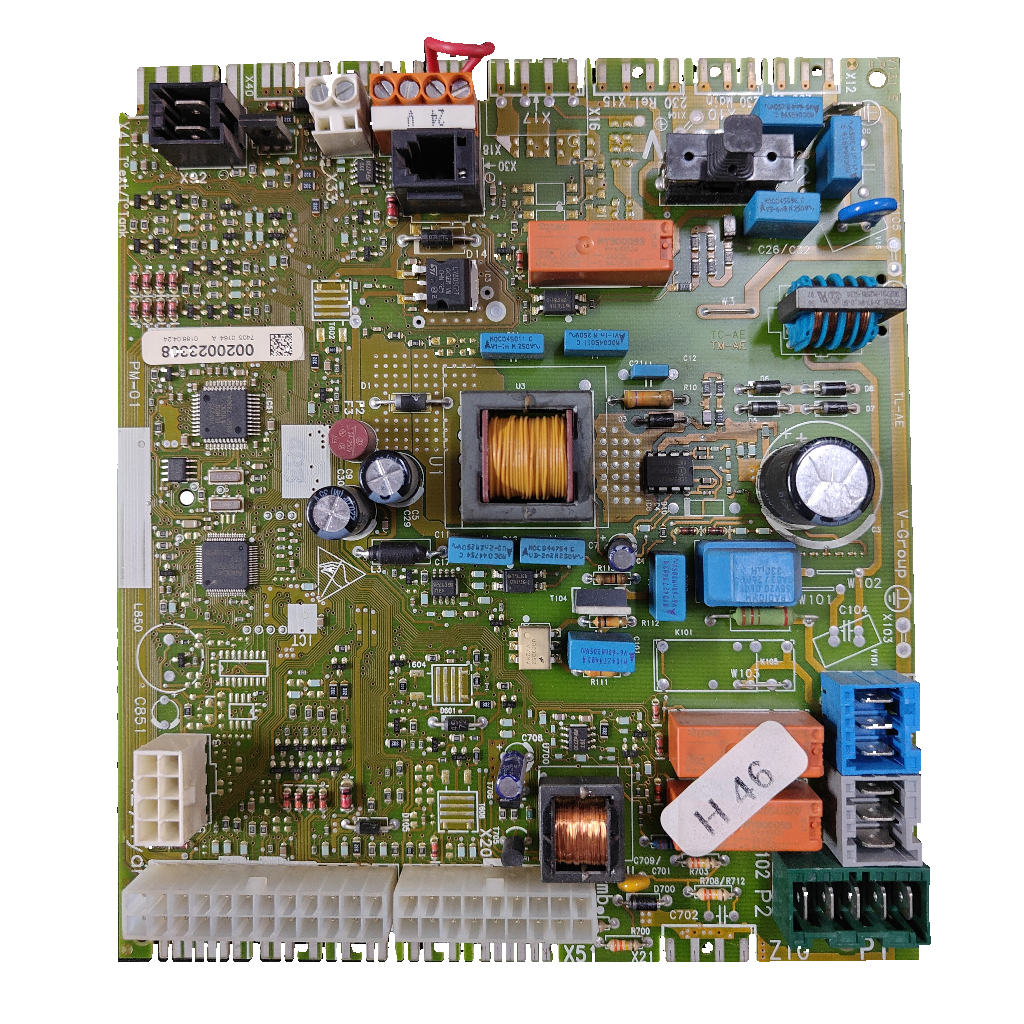

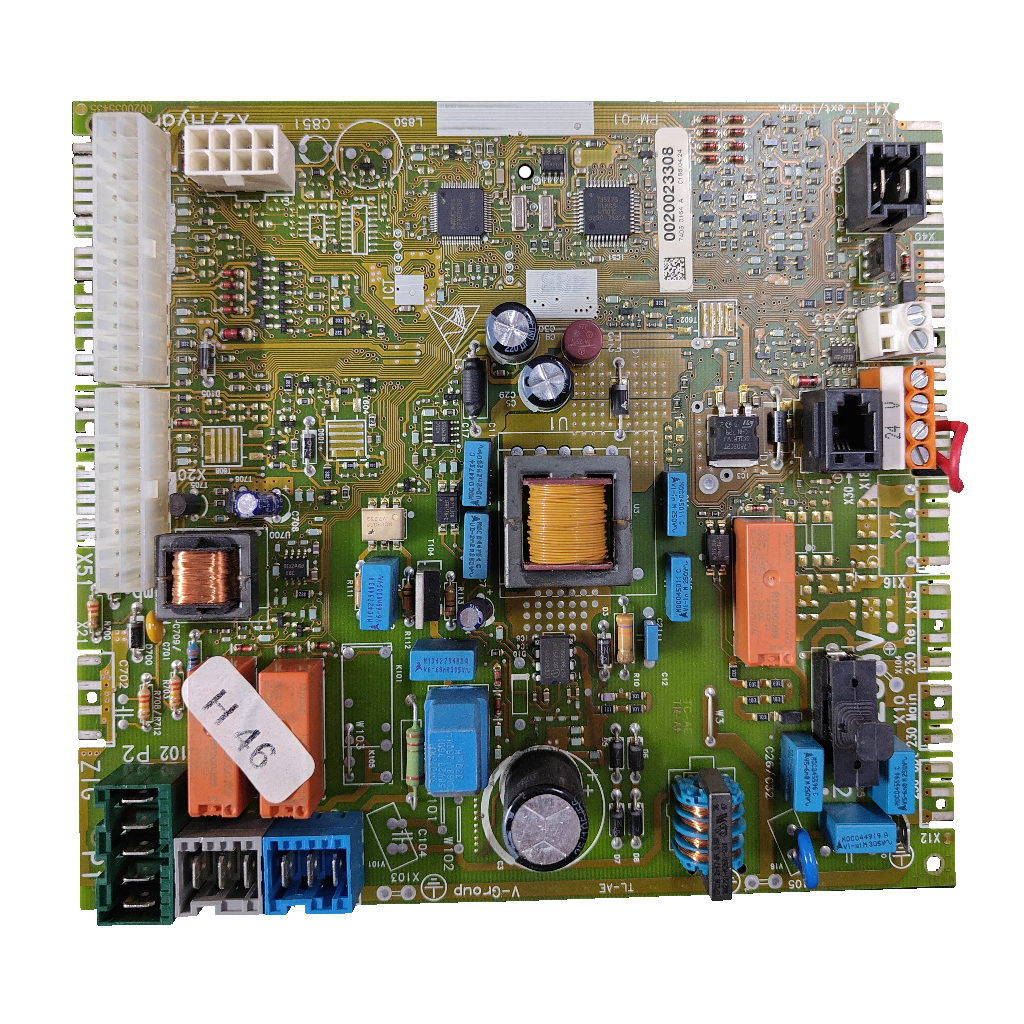

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
V-GroupCompatibilidad confirmada
Placa electrónica V-GROUP PM-01 · 0020023308 / 0020028479 · Saunier Duval Isomax F35 e Isotwin F30
Referencia Saunier Duval0020023308 / 0020028479
La placa electrónica V-GROUP PM-01 se marca con los códigos Saunier Duval 0020023308 y 0020028479. Nuestro taller la ha confirmado para la Isomax F35 HMOD y la Isotwin F30 H-MOD. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Serigrafía PM-01
- 0020023308 · 0020028479
- Bornes 24 V / 230 V y 24 V
- Isomax F35 · Isotwin F30
Todos los códigos de esta unidad4
- Referencia Saunier Duval
- 0020023308 / 0020028479
- Código del circuito
- PM-01
- Código de la etiqueta
- 0020023308
- SKU Ecoklima
- PLC059
Ninguna fuente abierta nombra PM-01 ni V-GROUP. El manual de uso de la Isomax F 35 H-MOD no muestra los códigos y en los fragmentos revisados del de instalación tampoco. No des por equivalentes 0020023308, 0020028479 y 0020048284 sin comparar con tu placa.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosLa placa electrónica es el circuito que controla la caldera. Una tienda que vende la 0020028479 la señala como sospechosa si la caldera no enciende, muestra errores erráticos o se reinicia sola, y pide revisar antes alimentación y fusibles.
Compruébalo en tu placa
- Busca en tu placa la designación «PM-01» y el código de 10 cifras marcado: 0020023308 o 0020028479.
- Compara ese código con el de tu placa: nuestro taller ha confirmado 0020023308 para la Isomax F35 HMOD y 0020028479 para la Isotwin F30 H-MOD.
- No los mezcles con 0020048284 (=0020023308 en dos tiendas, sin explicar) ni con 0020027894 y 0020027893, que otras tiendas dan para Isotwin F 30 y F 25.
- Compara también los bornes: la 0020023308 marca 24 V y condensadores de 250 V~; la 0020028479, bornes de 230 V y 24 V y un relé K15 de 230 V.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
| PM-01 | Designación marcada en la placa V-GROUP (también escrita PM01 o PM 01) |
|---|---|
| 0020023308 | Código marcado en la unidad para Isomax F35 HMOD (también escrito 0020 023308) |
| 0020028479 | Código marcado en la unidad para Isotwin F30 H-MOD (también escrito 0020 028479) |
| 0020048284 | Dos tiendas lo escriben 0020048284=0020023308 sin explicarlo; Remle lo da como código de su placa 288.66.0058, con Isomax F35H-MOD, sin citar 0020023308 |
No la confundas con
- 0020048284Placa que Remle vende con el código 288.66.0058 y que dos tiendas escriben junto a 0020023308 · Ninguna fuente explica la igualdad con 0020023308: compara el código de tu placa
- 0020027894Placa principal («Carte principale») de la Isotwin F 30 E H-MOD según piecesxpress, EasySAV y faustoricambi.it; ICG Calderas la da para la F 30 H-MOD · Otro código; ninguna de esas fuentes cita 0020028479 ni 0020023308. Nuestro taller confirma 0020028479 para la F30 H-MOD
- 0020027893Placa principal que esc-grossiste.fr da para la Isotwin F 25 E H-MOD · Otro código; climatizacioniberica.es da 0020028479 para la F25 EH-MOD: las tiendas discrepan
Calderas en las que va
2 confirmadasLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Saunier Duval Isomax F35 HMOD (F 35 H-MOD)Confirmada por nuestro taller · también en Openclima (0020023308)
- Saunier Duval Isotwin F30 H-MODConfirmada por nuestro taller · también en climatizacioniberica.es (0020028479, como F30 H-MOD 3s)
Por confirmarPor confirmar
- Saunier Duval Isotwin F25 EH-MOD1 fuente: climatizacioniberica.es (0020028479); esc-grossiste.fr da 0020027893 para la F 25 E H-MOD
- Saunier Duval Isofast E 35 H MOD0 tiendas válidas: repuestoscalefaccion.com escribe 0020023308 pero se contradice (no cuenta); Openclima lo escribe cortado, «002002330» (ambiguo)
No sirve para
- Saunier Duval Isotwin F 30 E H-MODTres tiendas le dan otra placa: 0020027894 (piecesxpress, EasySAV, faustoricambi.it)
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónDatos de nuestro inventario
- Anotación en borne
- 24 V
- Condensadores subcomponentes
- 250 V~
- Aplicación indicada en inventario
- Saunier Duval ISOMAX F35 HMOD
Anotados al recibir la pieza; sin contrastar con el fabricante.
Síntomas de que puede fallar
Lo que revisa el técnicoLa caldera no enciende o no responde a ninguna orden del usuario
Una tienda lo relaciona con la placa 0020028479; antes revisa alimentación y fusibles.
El display muestra códigos de error erráticos o fallos extraños
La misma tienda lo cita como señal de placa averiada, sobre todo si la caldera se apaga sola.
Reinicios espontáneos durante el funcionamiento normal
Se citan junto a relés pegados o pistas quemadas, visibles en el circuito impreso.
Antes de cambiar la placa
Lo que revisa el técnicoAlimentación y fusibles primero
Revisa la alimentación eléctrica y los fusibles antes de cambiar la placa.
Cables y conectores
Instrucciones de instalación de la Isomax F 35 H-MOD: cables de baja tensión por el paso 3, de alta por el paso 2, y 30 mm como máximo entre conector y vaina.
Monta con un técnico
Una tienda no aconseja montarla sin experiencia. Corta la luz antes de empezar.
Preguntas frecuentes
8 preguntas¿Cómo identifico esta placa V-GROUP PM-01?
Busca la designación PM-01 en la placa y el código de 10 cifras marcado: 0020023308 en nuestra unidad para la Isomax F35 HMOD y 0020028479 en la de la Isotwin F30 H-MOD. Compara también los bornes: la primera marca 24 V y condensadores de 250 V~; la segunda, 230 V y 24 V y un relé K15 de 230 V.
¿Sirve para mi Saunier Duval Isomax F35 H-MOD?
Sí. Nuestro taller ha confirmado la placa con el código 0020023308 para la Isomax F35 HMOD. Openclima la lista con ese código para la Isomax F 35 H-MOD. repuestoscalefaccion.com escribe 0020048284=0020023308, pero su página se contradice: el encabezado dice ISOMAX F35E H-MOD, el nombre ISOFAST E 35 H MOD y la categoría ISOTWIN C 30. No la contamos para la ISOMAX F35 HMOD. El manual de uso de la Isomax F 35 H-MOD no muestra el código, y en los fragmentos revisados del de instalación tampoco aparece.
¿Sirve para mi Saunier Duval Isotwin F30 H-MOD?
Sí. Nuestro taller ha confirmado la placa con el código 0020028479 para la Isotwin F30 H-MOD. climatizacioniberica.es da ese código para la Isotwin F30 H-MOD 3s y la F25 EH-MOD. ICG Calderas da otra placa, la 0020027894, para la F 30 H-MOD: compara el código marcado en tu placa.
¿Qué diferencia hay entre 0020023308 y 0020028479?
Son dos códigos Saunier Duval distintos. Nuestras dos unidades llevan la misma designación PM-01, pero una está marcada 0020023308 (Isomax F35 HMOD) y la otra 0020028479 (Isotwin F30 H-MOD). Ninguna fuente las da por equivalentes: elige la que lleve el código de tu placa.
¿Qué significa 0020048284=0020023308 en algunas fichas?
Openclima (ficha de la 0020023308) y repuestoscalefaccion.com (ficha de la 20048284) lo escriben sin explicar la igualdad. Remle da 0020048284 como código fabricante de su placa 288.66.0058, con la Isomax F35H-MOD en su tabla, y no cita 0020023308. No podemos decir que sean la misma pieza: compara el código marcado en tu placa.
¿Es la misma placa que la 0020027894 o la 0020027893 de otras Isotwin?
No consta. piecesxpress, EasySAV y faustoricambi.it dan la 0020027894 como placa principal de la Isotwin F 30 E H-MOD; ICG Calderas la da para la F 30 H-MOD. esc-grossiste.fr da la 0020027893 para la F 25 E H-MOD. Ninguna cita 0020028479 ni 0020023308: compara el código de tu placa.
¿Qué síntomas apuntan a esta placa y quién debe montarla?
Según climatizacioniberica.es, que vende la 0020028479: no enciende o no responde, errores erráticos en el display, reinicios espontáneos, relés pegados o pistas quemadas; antes revisa alimentación y fusibles. Esa tienda no aconseja montarla sin experiencia y pide cortar la luz. Lo recomendable es un técnico cualificado; la unidad 0020028479 lleva bornes de 230 V.
¿Cómo identificar esta placa electrónica?
Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
Cómo hemos verificado esta ficha
V-GROUP 0020023308 / 0020028479Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia
Un origen por código: Openclima (0020023308), climatizacioniberica.es (0020028479). repuestoscalefaccion.com también escribe 0020023308, pero se contradice (ISOMAX F35E H-MOD / ISOFAST E 35 H MOD) y no cuenta. Otras tiendas dan otras placas a las Isotwin. Los manuales revisados no nombran PM-01.
Fuentes consultadas
- Openclima: ficha de la placa Saunier Duval (0020023308) 0020048284 Isomax F 35 H-MODCódigo 0020023308 (y 0020048284=0020023308) con la Isomax F 35 H-MOD
- repuestoscalefaccion.com: tarjeta electrónica 0020048284=0020023308 (modelo ambiguo)Escribe 0020048284=0020023308; la misma página nombra modelos distintos
- climatizacioniberica.es: placa 0020028479 reacondicionada (Isotwin F25 EH-MOD)0020028479 para Isotwin F25 EH-MOD y F30 H-MOD 3s; síntomas y montaje
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de V-GROUP ni de Saunier Duval; las marcas se citan para indicar compatibilidad.
