Placa electrónica V-Group PM-02 · 0020048284 para Saunier Duval Isomax F35 H-MOD: Placa completa e identificador ampliado

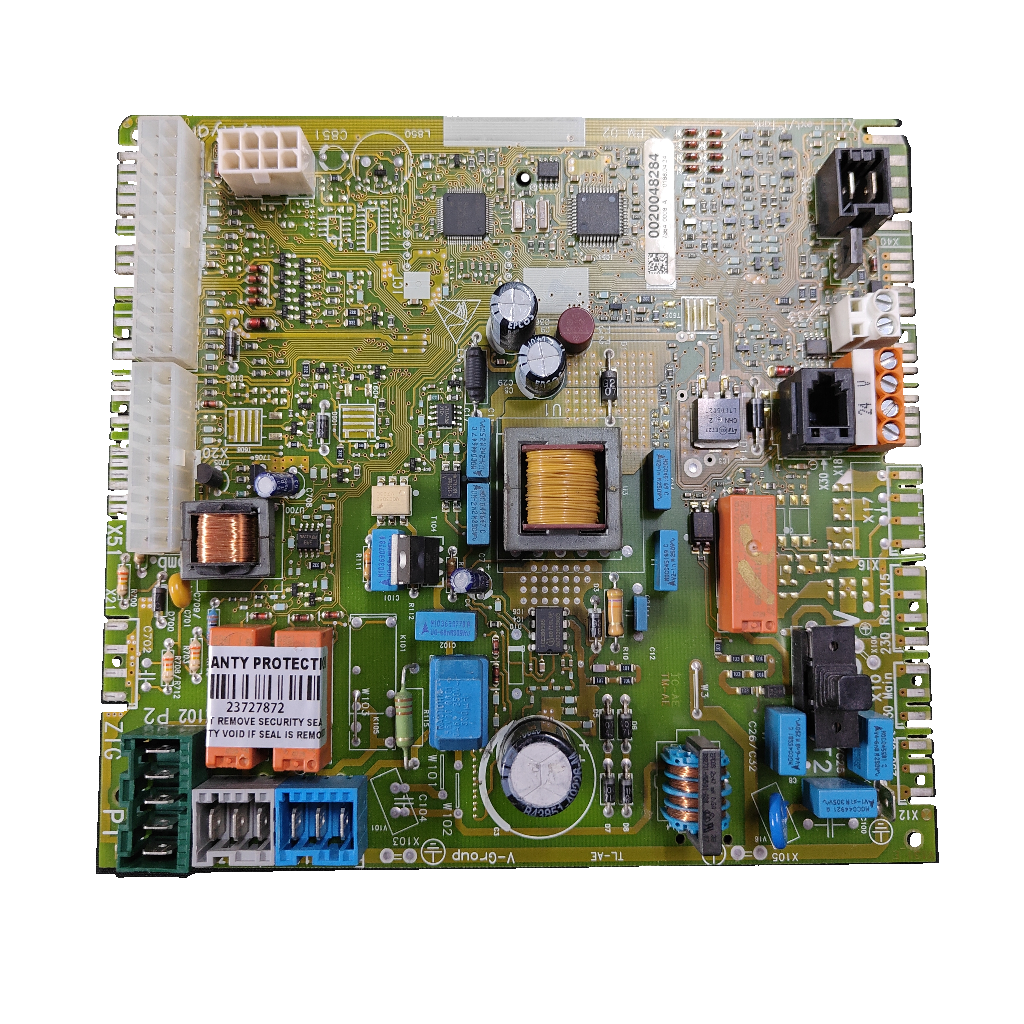

Placa electrónica V-Group PM-02 · 0020048284 para Saunier Duval Isomax F35 H-MOD: vista 2

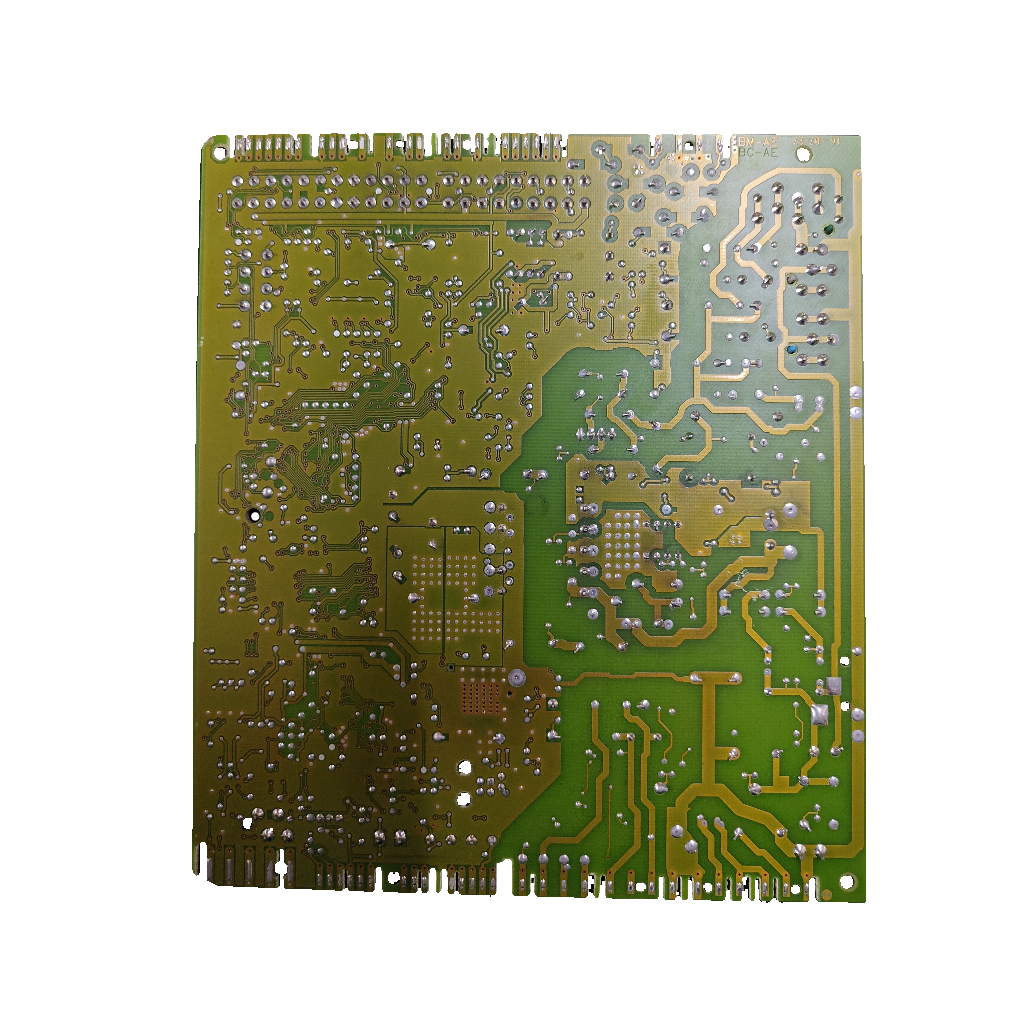

Placa electrónica V-Group PM-02 · 0020048284 para Saunier Duval Isomax F35 H-MOD: vista 3

Placa electrónica V-Group PM-02 · 0020048284 para Saunier Duval Isomax F35 H-MOD: vista 4

V-GroupFotos de esta unidad

1 / 4

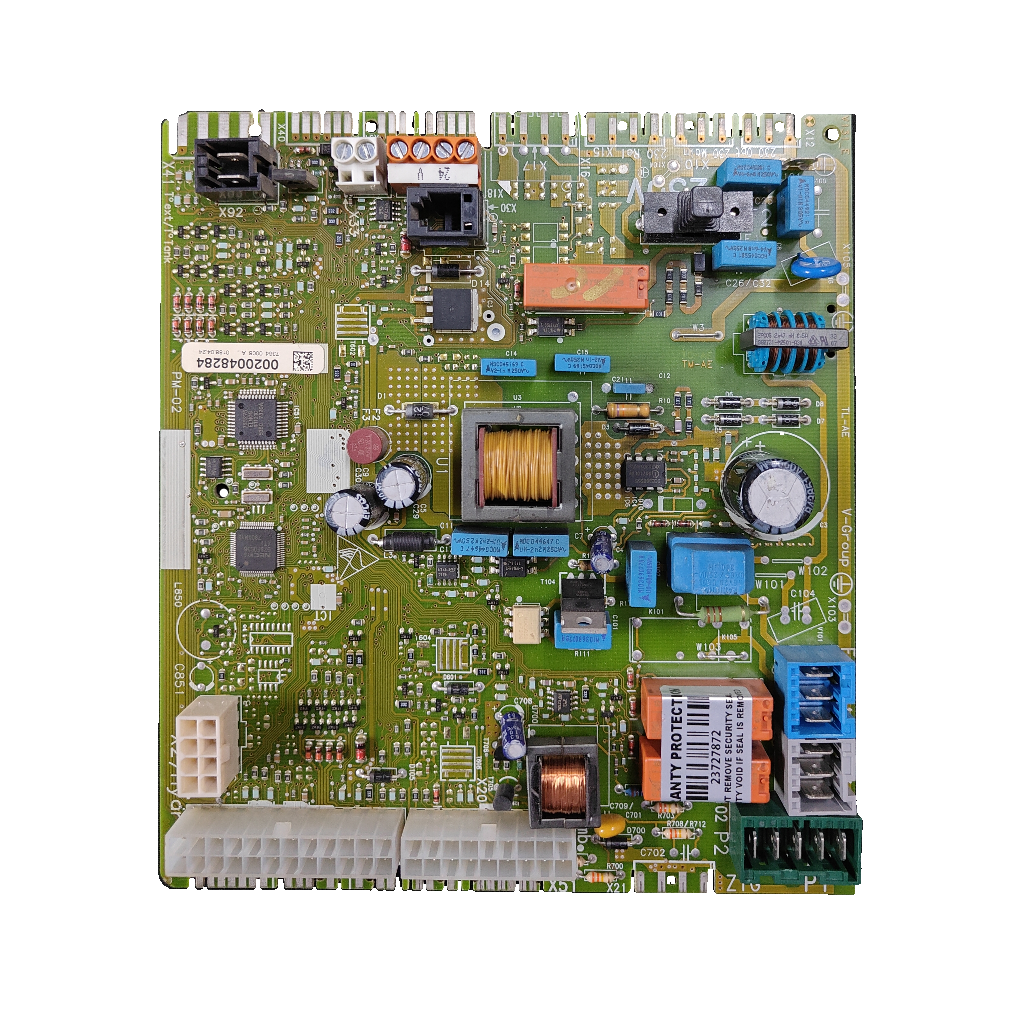

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

V-GroupReferencia verificada

Placa electrónica V-Group PM-02 · 0020048284 para Saunier Duval Isomax F35 H-MOD

Referencia Saunier Duval0020048284

La 0020048284 es la placa electrónica principal de Saunier Duval; esta unidad, marcada V-Group PM-02, va en la Isomax F35 H-MOD (confirmada por nuestro taller) y, según las tiendas, en las Isotwin C 25 E, C 30 E y C 30. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Ref. Saunier Duval 0020048284
Marcada V-Group PM-02
Isomax F35 H-MOD (taller)
Isotwin C 25 E, C 30 E

Todos los códigos de esta unidad3

Referencia Saunier Duval: 0020048284
Código del circuito: PM-02
SKU Ecoklima: PLC057

Ninguna fuente externa cita PM-02, V-Group ni los otros marcados; los une a la 0020048284 la etiqueta de la pieza.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Es la placa principal de la caldera. Según la ficha de ESC, hace de «cerebro»: permite el encendido llevando la corriente a los distintos órganos. La misma ficha avisa de que una sobretensión, por ejemplo por una tormenta, puede dañar el circuito impreso.

Compruébalo en tu placa

Busca en tu placa el código 0020048284. Nuestra unidad lleva marcados también PM-02, 7364 0008 A, 0188.04.24 y TL-AE, TM-AE, IO-AE.
Compara la serigrafía, la distribución de los conectores y el marcado de bornes (230 Main, 230 Rel, 24 V) con las fotos de la pieza.
No la confundas con la placa S10400 ni con la caja electrónica 0020105965 de la Isomax Condens F 35: son de otra caldera.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

0020048284	Referencia Saunier Duval de la placa; marcada en la pieza
PM-02	Designación V-Group marcada en la placa
7364 0008 A	Código marcado en la placa
0188.04.24	Código marcado en la placa
TL-AE; TM-AE; IO-AE	Marcados en la placa
20048284	La misma referencia sin ceros iniciales (Sercatec)
0020048284/SD	La referencia con sufijo /SD (Thermcross)
0020023308	Equivalente según 1 tienda (Repuestos Calefacción); sin confirmar

No la confundas con

S10400Placa principal de la Isomax Condens F 35 E (antes de 2010) · Es de otra caldera: no es la 0020048284
0020105965Caja electrónica de la Isomax Condens F 35 (2010-2015) · Es una caja electrónica de otra caldera, no esta placa

Calderas en las que va

4 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval Isomax F35 H-MODConfirmada por nuestro taller · también en Sercatec y RepuestosSat
Saunier Duval Isotwin C 25 EPièces Express, ESC, Electro Rechanges y ProChaudière
Saunier Duval Isotwin C 30 EPièces Express, ESC, Electro Rechanges y ProChaudière
Saunier Duval Isotwin C 30 (después de 1993)Sercatec, RepuestosSat, Pièces Express y ProChaudière

Por confirmarPor confirmar

Saunier Duval Isomax C 302 tiendas: Sercatec y RepuestosSat
Saunier Duval Isotwin V 252 tiendas: ESC y ProChaudière
Saunier Duval Isotwin C 25 EU1 tienda: Electro Rechanges
Saunier Duval Thema Classic C 25 E y C 30 E1 tienda: Electro Rechanges
Saunier Duval Combitek C 25 y C 301 tienda: Electro Rechanges
Saunier Duval Opalia C 25 E y C 30 E1 tienda: Electro Rechanges
Saunier Duval Isomax 281 anuncio de Wallapop

No sirve para

Saunier Duval Isomax Condens F 35 E (antes de 2010)Su listado de recambios da otra placa principal: S10400
Saunier Duval Isomax Condens F 35 (2010-2015)Su despiece en Pièces Express da otra pieza: caja electrónica 0020105965

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos de la referencia 0020048284 (fichas de tienda)

Peso: ≈ 0,38 kgPièces Express (0,384 kg) y ProChaudière (380 g)

Características y marcados técnicos

Marcado de bornes: 230 Main; 230 Rel; 24 V

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Tipo: placa/tarjeta electrónica principal; módulo caldera
Variante etiqueta bolsa: MOD.1
Aplicación indicada en inventario: Saunier Duval Isomax F35 H-MOD

Antes de cambiar la placa

Lo que revisa el técnico

Conectores y bornes

Compara la distribución de los conectores y el marcado 230 Main, 230 Rel y 24 V con tu placa.

Monta con un técnico

Debe montarla un instalador cualificado: la etiqueta marca bornes 230 Main y 230 Rel.

Preguntas frecuentes

8 preguntas

¿Cómo identifico la placa V-Group PM-02 con la referencia 0020048284?

Busca el código 0020048284 en la placa: es la referencia Saunier Duval que varias tiendas dan para esta placa principal. Nuestra unidad lleva marcados además PM-02, 7364 0008 A, 0188.04.24 y TL-AE, TM-AE, IO-AE.

¿Sirve para mi Saunier Duval Isomax F35 H-MOD?

Sí. Nuestro taller ha confirmado esta placa para la Isomax F35 H-MOD. Además, Sercatec y RepuestosSat listan la 0020048284 para esa caldera, y Repuestos Calefacción la da para la «Isomax F35E H-MOD». ESC y ProChaudière la listan solo para Isotwin y no citan la Isomax F35 H-MOD: discrepancia anotada; nuestro taller la mantiene confirmada.

¿Sirve también para las Isotwin C 25 E, C 30 E o C 30?

Según las tiendas, sí. C 25 E y C 30 E: Pièces Express, ESC, Electro Rechanges y ProChaudière. C 30: Sercatec, RepuestosSat, Pièces Express y ProChaudière. V 25: la listan las tiendas ESC y ProChaudière; un anuncio de Leboncoin sin tienda identificada también la cita, pero no cuenta como origen. No está verificada. Pièces Express y ProChaudière las limitan a 2007-2015 (la C 30, a después de 1993). Nuestro taller no las ha confirmado: compara el código o envíanos desde Contacto una foto de la etiqueta.

¿Va también en una Thema Classic, Combitek, Opalia o Isomax C 30?

Hay indicios, pero sin 3 fuentes. Electro Rechanges la lista para Thema Classic C 25 E y C 30 E, Combitek C 25 y C 30 y Opalia C 25 E y C 30 E (una sola tienda). La Isomax C 30 sale en Sercatec y RepuestosSat. Comprueba el código de tu placa o envíanos la etiqueta desde Contacto.

¿Es la misma placa que lleva la Isomax Condens F 35?

Según esas listas, no. En el listado de recambios alojado por Sercatec, la Isomax Condens F 35 E (antes de 2010) lleva la placa principal S10400; en Pièces Express, la Condens F 35 (2010-2015) aparece solo con la caja electrónica 0020105965. Ninguna de las dos listas muestra la 0020048284.

¿Qué significan PM-02, 7364 0008 A y los demás marcados? ¿Hay otra referencia equivalente?

La 0020048284 es la referencia Saunier Duval; PM-02 es la designación V-Group marcada en la placa. 7364 0008 A, 0188.04.24 y TL-AE, TM-AE, IO-AE también están marcados, pero ninguna fuente los explica. Solo Repuestos Calefacción da la equivalencia «0020048284=0020023308»: una tienda no basta para darla por buena.

¿Puedo cambiar la placa yo mismo?

Es mejor que la monte un técnico cualificado: la etiqueta marca los bornes 230 Main y 230 Rel y, según ESC, la placa permite el encendido de la caldera.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

V-Group PM-02

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

11 tiendas unen la 0020048284 con la placa principal Saunier Duval; ninguna cita PM-02 ni V-Group. Isomax F35 H-MOD: confirmada por el taller y listada por Sercatec y RepuestosSat; ESC y ProChaudière solo dan Isotwin y no la citan (discrepancia anotada). Sin despiece oficial.

Fuentes consultadas

Sercatec: tarjeta Saunier Duval 0020048284Isomax C 30, F 35 H, F35H-MOD; Isotwin C 30
RepuestosSat: circuito impreso 0020048284Isomax F 35 H-MOD, C 30; Isotwin C 30
Pièces Express: carte principale 0020048284Isotwin C 25 E, C 30 E, C 30
ESC Grossiste: circuit imprimé 0020048284Isotwin C 25 E, V 25, C 30 E; función de la placa
ProChaudière: carte principale 0020048284Isotwin C 25 E, C 30, C 30 E, V 25
Electro Rechanges: carte électronique 0020048284Isotwin, Thema Classic, Combitek, Opalia
Leboncoin: anuncio de la carte 0020048284Anuncio sin tienda identificada: Isotwin C 25 E, V 25, C 30 E
Repuestos Calefacción: tarjeta 20048284Isomax F35E H-MOD; equivalencia 0020023308

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de V-Group ni de Saunier Duval; las marcas se citan para indicar compatibilidad.
