Placa electrónica V-Group 0020066023 para Saunier Duval ThemaCondens F25 A-1: Placa completa e identificador ampliado

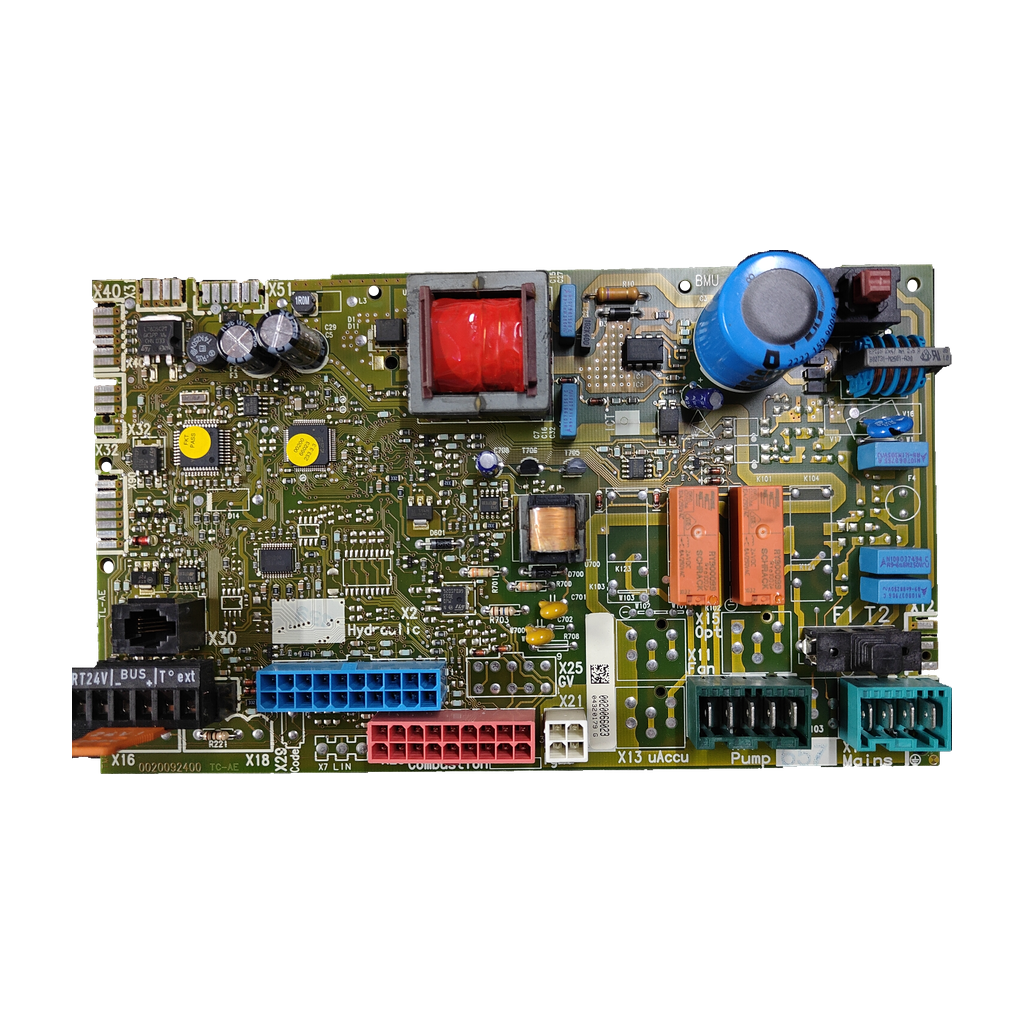

Placa electrónica V-Group 0020066023 para Saunier Duval ThemaCondens F25 A-1: Detalle de componentes de la placa

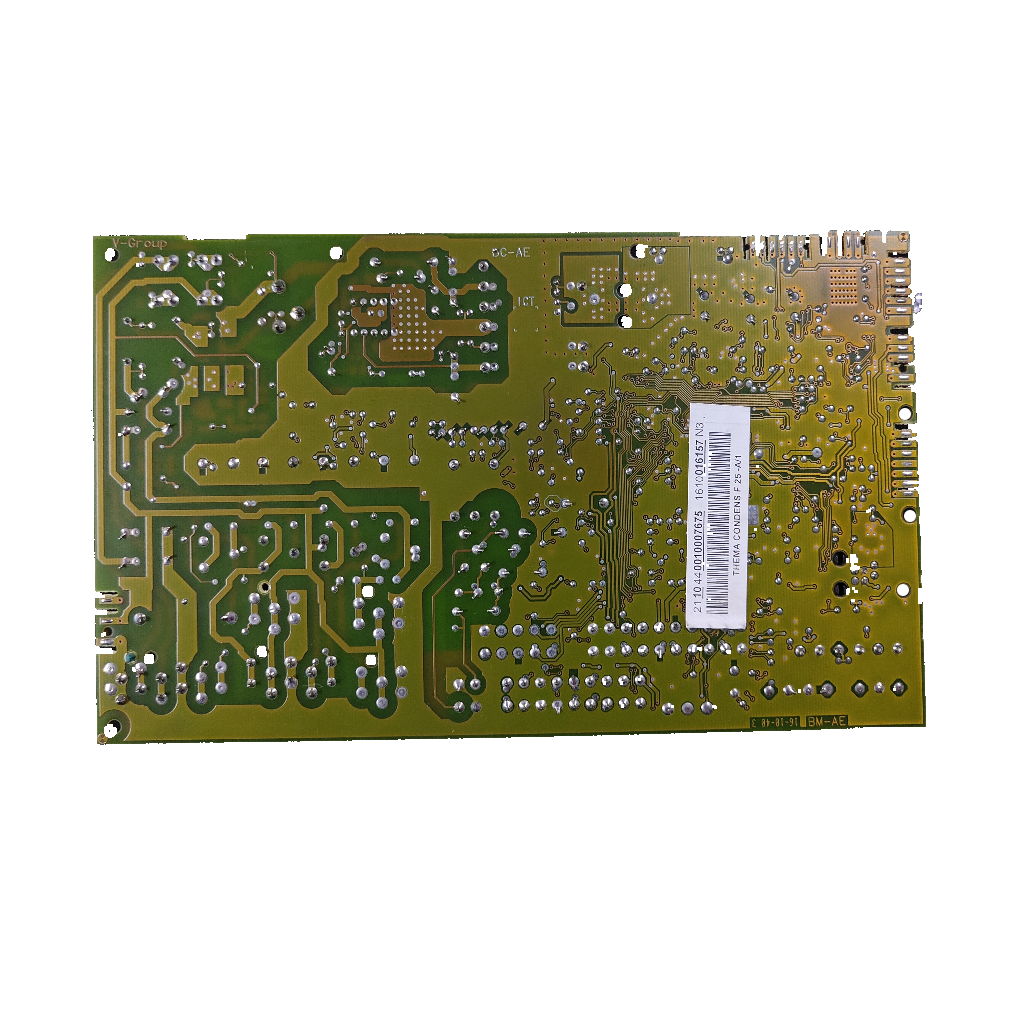

Placa electrónica V-Group 0020066023 para Saunier Duval ThemaCondens F25 A-1: vista 4

V-GroupFotos de esta unidad

1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

V-GroupCompatibilidad confirmada

Placa electrónica V-Group 0020066023 para Saunier Duval ThemaCondens F25 A-1

Referencia Saunier Duval0020066023

La 0020066023 (marcada también 0020092400 y TC-AE) es una placa electrónica V-Group para la Saunier Duval ThemaCondens F25 A-1, confirmada por nuestro taller. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 0020066023
Marcado 0020092400 · TC-AE
Fusible F1: T2
Relés 24 VDC · RT424F12 12 VDC

Todos los códigos de esta unidad2

Referencia Saunier Duval: 0020066023
SKU Ecoklima: PLC091

Un foro cita 0020092400 como placa BMU 02 de una Protherm Gepard 23 MOV, otra caldera. Aquí es el marcado del circuito junto a TC-AE: compara también 0020066023.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa que gobierna la caldera: según una tienda, gestiona el encendido, la modulación, las seguridades y la comunicación. Se sospecha de ella si la caldera no enciende, se reinicia sola o marca errores sin sentido.

Compruébalo en tu placa

Busca en la placa los códigos 0020066023 y 0020092400 y el marcado TC-AE (modelo TC-AE / TL-AE según nuestro taller). Según una tienda, la referencia suele ir serigrafiada en el circuito o en una pegatina del lateral.
Compara el número y la posición de relés y conectores con las fotos: una tienda avisa de que bajo una misma referencia se han fabricado versiones distintas.
No la confundas con la placa display 20084519 ni con las que otras tiendas dan para la Micraplus y la Semia (0010047388, 202.73.0880).
Confirma el modelo en la placa de características de tu caldera: nuestro taller ha confirmado la ThemaCondens F25 A-1.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

0020066023	Código marcado en la placa; dos fuentes lo dan como referencia Saunier Duval
0020092400	Segundo código marcado en el circuito
TC-AE	Marcado del circuito (también escrito TC AE o TCAE)
TL-AE	Modelo del circuito que indica nuestro taller junto a TC-AE

No la confundas con

20084519Placa display de la Thema Condens F25 (tienda) · Es otra pieza, la pantalla; no la une a 0020066023
0010047388Placa de la Hermann Micraplus Condens 25 (dos tiendas) · Código distinto; ninguna tienda lo une a 0020066023
202.73.0880Placa para Hermann Micraplus Condens y Semia Condens 25/30 (e-recambios) · Código distinto; la tienda no lo une a 0020066023
288.90.0201Placa Hermann para Micraplus Condens 25-A y 30-A (e-recambios) · Código distinto; la tienda no lo une a 0020066023
SD0010028087Placa que una tienda da para Thema Condens F25 / F25 A1; otra lista 0010028087 como «carte principale» de la Thema Plus Condens F 25 · Ninguna la une a 0020066023: no es equivalente probado
0020172942«Circuit imprimé» en el despiece de la Themaplus Condens F25 A-1 (Pièces Express) · Otro código; el despiece no lo une a 0020066023
0020084517«Carte interface» en el mismo despiece de la Themaplus Condens F25 A-1 · Otro código; el despiece no lo une a 0020066023

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval ThemaCondens F25 A-1Confirmada por nuestro taller · también en Climatización Ibérica y Wallapop

Por confirmarPor confirmar

Saunier Duval Semia Condens F 25 A-12 orígenes (Climatización Ibérica, Wallapop); otras tiendas dan 0010047388 o 202.73.0880 para la Semia Condens 25/30
Hermann Micraplus Condens 25-A/12 orígenes (Climatización Ibérica, Wallapop); otras tiendas dan 0010047388, 202.73.0880 o 288.90.0201
Saunier Duval Isotwin Condens F 30-A1 origen (anuncio de Wallapop)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de tienda

Función: Gestiona encendido, modulación, seguridades y comunicaciónClimatización Ibérica

Datos del fabricante del relé

Relé RT424F12: Biestable de 2 bobinas · 2 contactos conmutados · 8 A de contactoTE Connectivity (Schrack)

Marcados de esta unidad

Conexión RT24V: 24 V
Relé SCHRACK RT424F12: 12 VDC
Relés SCHRACK: 24 VDC · 6 A / 250 VAC
Fusible/posición F1: T2
Aplicación indicada en inventario: Saunier Duval ThemaCondens F25 A-1
Marcado PCB: 0020092400; TC-AE

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no enciende, se reinicia sola o marca errores sin sentido

Una tienda los relaciona con la placa. Que un técnico lo confirme antes de cambiarla.

Pistas quemadas u oxidación visible en el circuito impreso

La misma tienda lo apunta a la placa. Revisa la placa vieja a simple vista.

Una tienda aconseja comprobar antes la tensión eléctrica de entrada a la vivienda.

Antes de cambiar la placa

Lo que revisa el técnico

Compara relés y conectores

Bajo la misma referencia hay versiones distintas: el número y la posición deben coincidir con los de tu placa.

Monta con un técnico

La placa gobierna una caldera de gas: que la monte un técnico cualificado.

Preguntas frecuentes

8 preguntas

¿Dónde está el código de esta placa y cuál debo comparar?

En el circuito vienen marcados 0020066023 y 0020092400, además de TC-AE (nuestro taller indica el modelo como TC-AE / TL-AE). Según Climatización Ibérica, la referencia 0020066023 suele ir serigrafiada sobre el circuito o en una pegatina del lateral. Compara todos los marcados, no solo uno.

¿Sirve para mi Saunier Duval ThemaCondens F25 A-1?

Sí. Nuestro taller ha confirmado esta placa para la ThemaCondens F25 A-1. Además, Climatización Ibérica y un anuncio de Wallapop dan el 0020066023 para la Thema Condens F25 A/1 (2 orígenes; ningún despiece oficial leído cita el código). Aun así, compara relés y conectores con las fotos.

¿Sirve para la Semia Condens F 25 A-1, la Hermann Micraplus Condens 25-A/1 o la Isotwin Condens F 30-A?

Por confirmar. Climatización Ibérica y Wallapop dan el 0020066023 para la Semia y la Micraplus (2 orígenes, falta el tercero); la Isotwin Condens F 30-A solo la cita Wallapop. Además, otras tiendas dan otras placas. Semia Condens: 0010047388 o 202.73.0880. Micraplus Condens: 0010047388, 202.73.0880 o 288.90.0201. Envíanos desde Contacto una foto de la placa y de la placa de características de la caldera, o llama al 919 931 595.

¿Qué significan 0020066023, 0020092400, TC-AE y TL-AE?

0020066023 es la referencia con la que las tiendas venden esta placa para la Thema Condens F25 A/1; Climatización Ibérica la llama referencia OEM. 0020092400 y TC-AE son marcados del circuito de esta unidad, y nuestro taller indica el modelo como TC-AE / TL-AE. Ninguna fuente abierta explica TC-AE ni TL-AE ni une 0020092400 a esta placa.

¿Es lo mismo que 20084519, 0020172942, 0020084517 o SD0010028087?

No lo sabemos. 20084519 es una placa display de la Thema Condens F25 (SATCRM). El despiece de la Themaplus Condens F25 A-1 de Pièces Express lista 0020172942 «Circuit imprimé» y 0020084517 «Carte interface». Una tienda da SD0010028087 para las Thema Condens F25 y F25 A1. Ninguna fuente los une a 0020066023.

¿Qué relés y fusible lleva y por qué conviene compararlos?

Nuestro taller indica: relé Schrack RT424F12 de 12 VDC, relés Schrack de 24 VDC y 6 A / 250 VAC, fusible F1 T2 y conexión RT24V de 24 V. TE Connectivity describe el RT424F12 como relé biestable de 2 bobinas con contactos de 8 A. Climatización Ibérica avisa de que bajo una misma referencia hay versiones con relés y conectores distintos: compáralos con los de tu placa.

¿Quién debe montarla y qué hay que tener a mano?

Que la monte un técnico cualificado: gobierna una caldera de gas. Un anuncio de Wallapop indica que la placa se configura según el modelo y la versión de la caldera: ten a mano el modelo exacto de la tuya.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

V-Group 0020066023

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

0020066023 sale unido a la Thema Condens F25 A/1 en 2 orígenes (Climatización Ibérica y Wallapop); Semia y Micraplus, también 2. Ningún despiece oficial leído cita el código; 0020092400, TC-AE y TL-AE no se unen a esta placa en ninguna fuente.

Fuentes consultadas

Climatización Ibérica: placa Thema Condens F25 A/1 0020066023Referencia OEM, calderas compatibles y versiones de relés
Wallapop: anuncio de placa Thema Condens F25 A/1 0020066023Código unido a la Thema Condens F 25 A/1
Wallapop (Zaragoza): anuncio de placa 0020066023 usadaUne el código a Thema, Semia, Isotwin Condens F 30-A y Micraplus

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de V-Group ni de Saunier Duval; las marcas se citan para indicar compatibilidad.
