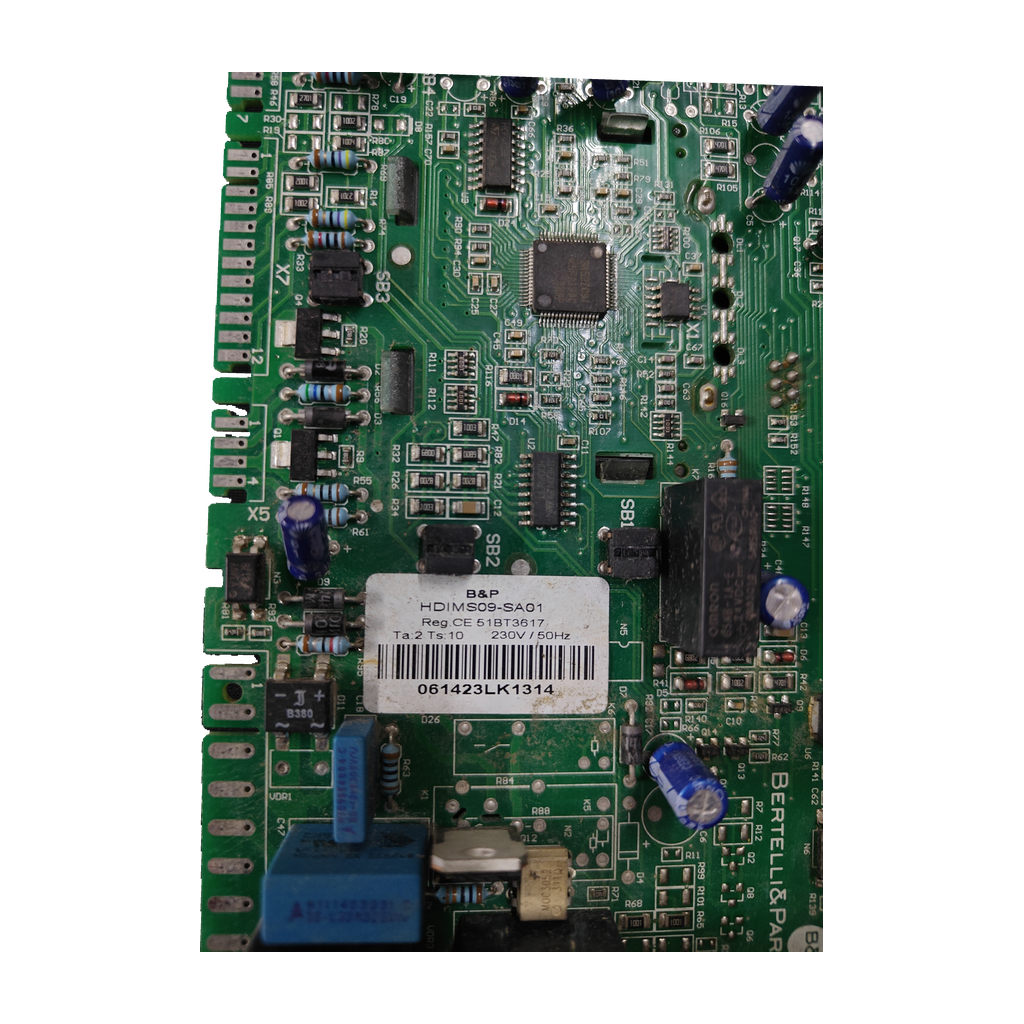

Placa electrónica B&P HDIMS09-SA01 para Biasi RinNOVA NOx M295 24 · PCB 860383.3: Pieza e identificador ampliado

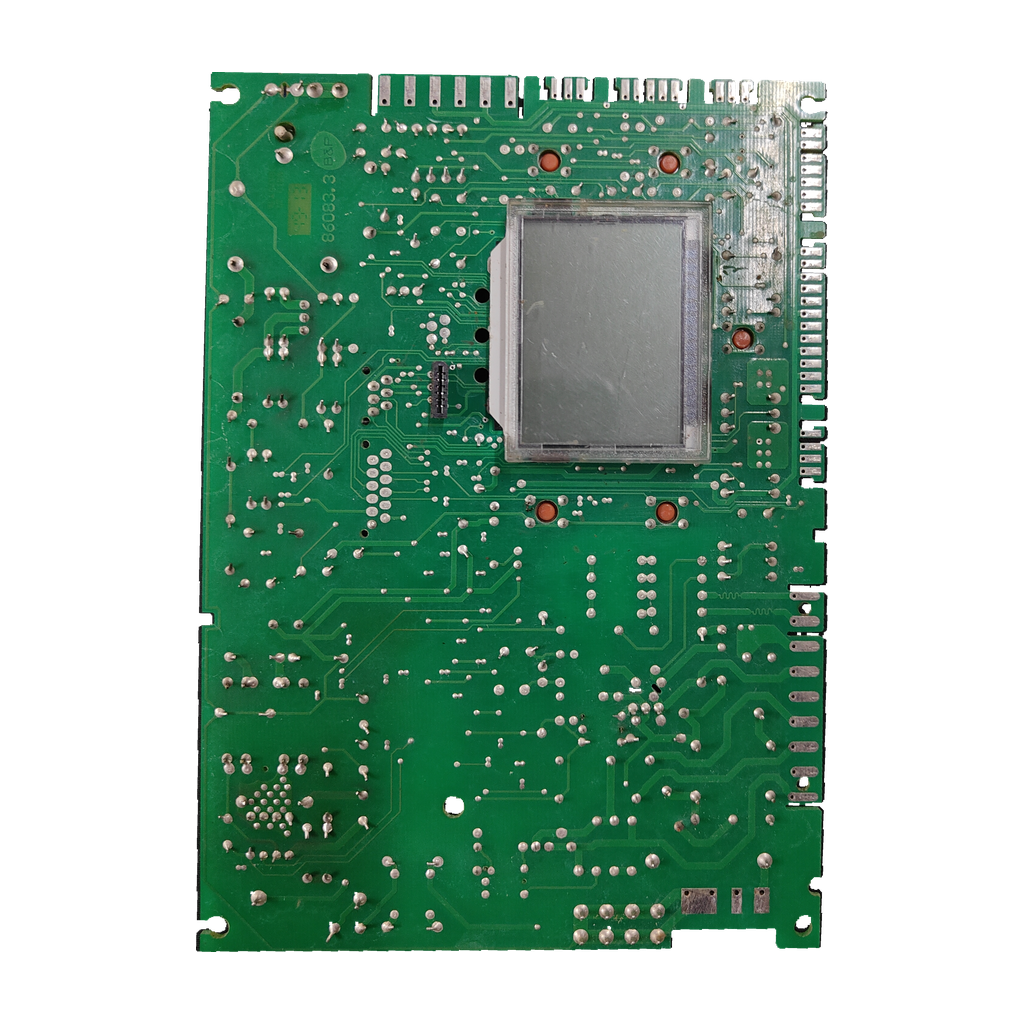

Placa electrónica B&P HDIMS09-SA01 para Biasi RinNOVA NOx M295 24 · PCB 860383.3: vista 2

Placa electrónica B&P HDIMS09-SA01 para Biasi RinNOVA NOx M295 24 · PCB 860383.3: vista 3

B&P / Bertelli & PartnersFotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Bertelli & PartnersReferencia verificada

Placa electrónica B&P HDIMS09-SA01 para Biasi RinNOVA NOx M295 24 · PCB 860383.3

Referencia BiasiBI2225113

La HDIMS09-SA01 es una placa electrónica de control de B&P (Bertelli & Partners) para calderas Biasi, confirmada por nuestro taller para la RinNOVA NOx M295 24. Dos tiendas la asocian a la ref. Biasi BI2225113 (por confirmar). Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

B&P HDIMS09-SA01
PCB 860383.3
BI2225113 (por confirmar)
230 V · 50 Hz

Todos los códigos de esta unidad4

Referencia Biasi: BI2225113
Código del circuito: 860383.3
Código de la etiqueta: HDIMS09-SA01
SKU Ecoklima: PLC281

BI2225113 sale junto a HDIMS09-SA01 en 2 tiendas (sercatec.com y ricambipercaldaie.it): por confirmar. El catálogo de repuestos Midas Eco lista el esquema BI2225, posición 113, pero no nombra la pieza.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa que controla y gestiona las funciones de la caldera Biasi (sercatec.com la describe como «placa o tarjeta electrónica de control y gestión de funciones»). El anuncio de Wallapop la vende para bloqueos de encendido o fallos de visualización (afirmación del vendedor, no verificada).

Compruébalo en tu placa

Busca en tu placa el modelo HDIMS09-SA01 (fabricante B&P) y el código de PCB 860383.3.
Comprueba también el registro CE 51BT3617 y el código 061423LK1314 bajo el código de barras.
Mira el despiece de tu caldera: si da la referencia Biasi BI2225113, es la que dos tiendas asocian a esta placa.
Comprueba que tu caldera es la RinNOVA NOx M295 24 (confirmada) o dinos tu modelo si es otro.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

HDIMS09-SA01	Modelo de la placa B&P (también HDIMS09SA01)
860383.3	Código de PCB (también 8603833 y 860383-3)
BI2225113	Referencia Biasi según sercatec.com y ricambipercaldaie.it (por confirmar)
51BT3617	Registro CE impreso en la placa
061423LK1314	Código legible bajo el código de barras
PLC281	Referencia interna del taller

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Biasi Rinova Nox M295 24 (RinNOVA NOx M295.24CM)Confirmada por nuestro taller · también en sercatec.com

Por confirmarPor confirmar

Biasi RinNOVA NOx M295.28CM1 origen: sercatec.com
Biasi Midas Eco 24 E1 origen: sercatec.com. El catálogo Midas Eco (BI2225, pos. 113) apunta a la pieza solo por inferencia
Biasi Midas Eco 28 E1 origen: sercatec.com. El catálogo Midas Eco (BI2225, pos. 113) apunta a la pieza solo por inferencia

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Marcados de esta unidad

Alimentación de la placa: 230 V / 50 Hz
Ta: 2
Ts: 10
Tensión máxima de conexión: 230 V máx.
Tensión máxima indicada para X3: 250 V máx.
Relé OMRON: G5Q-1; bobina de 24 V CC
Bornes visibles: PE, 2N, 1L
Relé subcomponente OMRON G5Q-1: bobina 24 V DC
Campos de etiqueta: Ta:2 Ts:10; unidades no impresas
Código marcado: Reg. CE 51BT3617; 061423LK1314

Antes de cambiar la placa

Lo que revisa el técnico

Compara los códigos

HDIMS09-SA01, PCB 860383.3 y registro CE 51BT3617 deben coincidir con los de tu placa.

Monta con un técnico

Trabaja a 230 V · 50 Hz: que la monte un técnico cualificado, con la caldera desconectada de la red.

Preguntas frecuentes

7 preguntas

¿Cómo identifico esta placa y qué significan sus códigos?

Busca el modelo HDIMS09-SA01: es el modelo de la placa de B&P (Bertelli & Partners), según sercatec.com y Wallapop. Compara el código de PCB 860383.3 y el registro CE 51BT3617. El 061423LK1314 es el código legible bajo el código de barras; un anuncio de Wallapop da otro código de barras (5013233P1081) para la misma HDIMS09-SA01, así que no te bases solo en él.

¿Sirve para mi Biasi RinNOVA NOx M295 24?

Sí. Nuestro taller ha confirmado esta placa para la Biasi RinNOVA NOx M295 24 (M295.24CM). Sercatec.com también la lista para la RINNOVA NOX M295.24CM (2012.10) y ricambipercaldaie.it la da para el M295 con la referencia BI2225113.

¿Vale también para la RinNOVA NOx M295.28CM o la Midas Eco 24 E / 28 E?

Está por confirmar: nuestro taller solo la ha confirmado para la M295 24. Sercatec.com lista la M295.28CM y la Midas Eco 24 E y 28 E, y el catálogo de repuestos Midas Eco incluye el esquema BI2225 con la posición 113, pero no nombra la pieza. Para asegurarte, envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera, o llama al 919 931 595.

¿Qué relación tiene la referencia Biasi BI2225113 con esta placa?

Dos tiendas (sercatec.com y ricambipercaldaie.it) la dan como referencia Biasi de la HDIMS09-SA01; el fabricante no lo confirma. ricambipercaldaieroma.it la da para la «scheda integrata B&P M295», sin citar la HDIMS09-SA01. El catálogo de repuestos Midas Eco lista el esquema BI2225 con la posición 113, pero no nombra la pieza.

¿Sirve para calderas Ariston?

No lo podemos asegurar. Un anuncio de Wallapop la da para calderas Biasi, Manaut y Ariston sin indicar modelos, y las demás fuentes leídas no lo respaldan. Nuestro taller solo la ha confirmado para la Biasi RinNOVA NOx M295 24. Si tienes una Ariston, envíanos desde Contacto la placa de características de tu caldera y una foto de tu placa.

¿Qué datos eléctricos trae la placa?

Según su etiqueta, se alimenta a 230 V / 50 Hz y la tensión máxima de conexión es 230 V; para el conector X3 se indica 250 V máx. Los bornes visibles son PE, 2N y 1L, y lleva un relé OMRON G5Q-1 con bobina de 24 V CC.

¿Quién debe montarla?

Un técnico cualificado. La placa trabaja a 230 V / 50 Hz y controla una caldera Biasi: hay que desconectarla de la red antes de tocar nada. Antes de cambiarla, que un técnico compruebe la caldera.

Cómo hemos verificado esta ficha

B&P / Bertelli & Partners HDIMS09-SA01

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

Identidad de la placa B&P HDIMS09-SA01 para Biasi confirmada por 3 orígenes (sercatec.com, ricambipercaldaie.it, Wallapop). Otras calderas y el vínculo con BI2225113: 1-2 orígenes, por confirmar.

Fuentes consultadas

Sercatec: ficha de la tarjeta BI2225113 (B&P HDIMS09-SA01)Modelo HDIMS09-SA01, marca B&P y lista de calderas RinNOVA NOx y Midas Eco
Ricambipercaldaie.it: scheda B&P HDIMS09-SA01 para Savio Biasi M295HDIMS09-SA01 con BI2225113 («Ricambio Originale» según la tienda), para el M295
Wallapop: anuncio de la placa Biasi HDIMS09-SA01 usadaFabricante B&P (Bertelli & Partners) y modelo HDIMS09-SA01
Ricambipercaldaieroma.it: scheda integrata B&P M295 bi2225113B&P M295 con la referencia BI2225113
Catálogo de repuestos MIDAS ECO, ed. 10/2012 (PDF alojado en manaut.com)Parte 5, cuadro de mandos y partes eléctricas: esquema BI2225, posición 113; no nombra la pieza

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de B&P (Bertelli & Partners) ni de Biasi; las marcas se citan para indicar compatibilidad.
