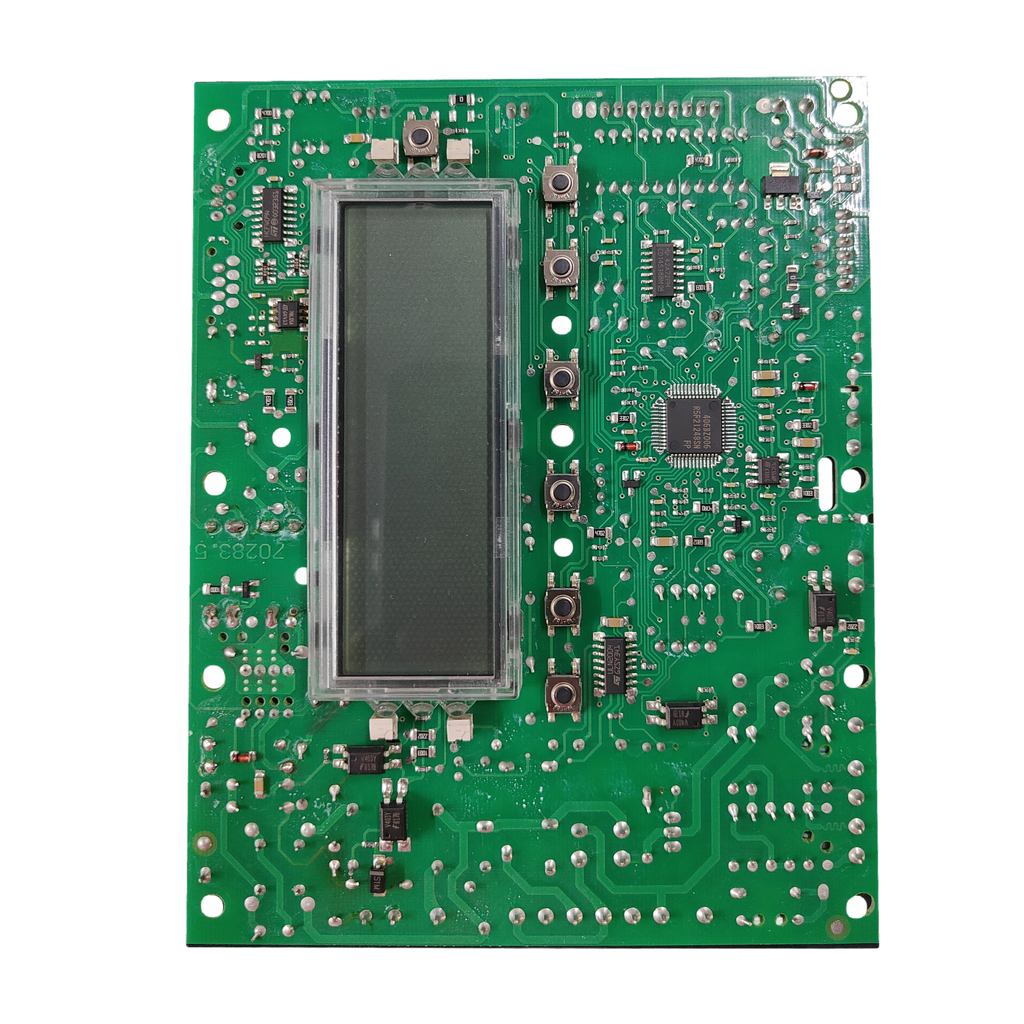

Placa electrónica B&P DIMS44-BX01 · 16324.02 para Roca Neonox 20/24 F: vista 2

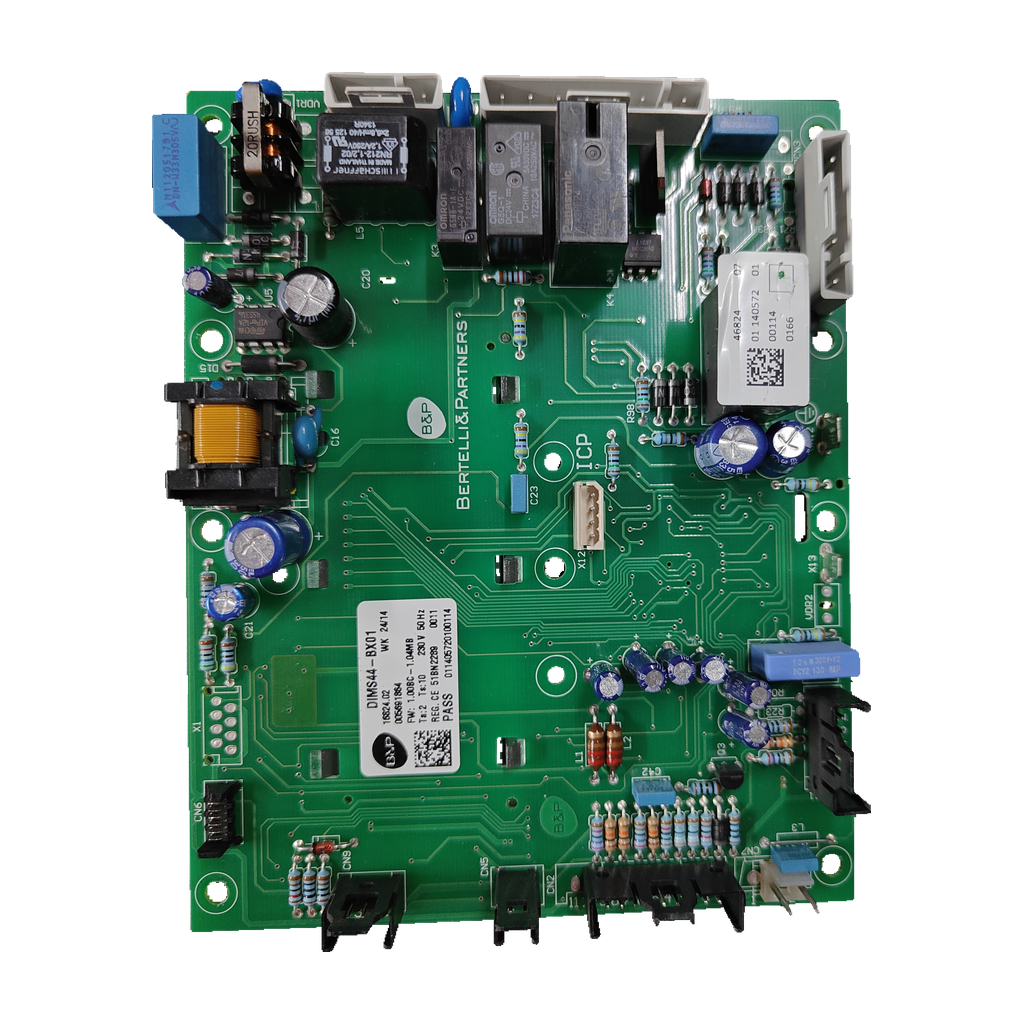

Placa electrónica B&P DIMS44-BX01 · 16324.02 para Roca Neonox 20/24 F: vista 3

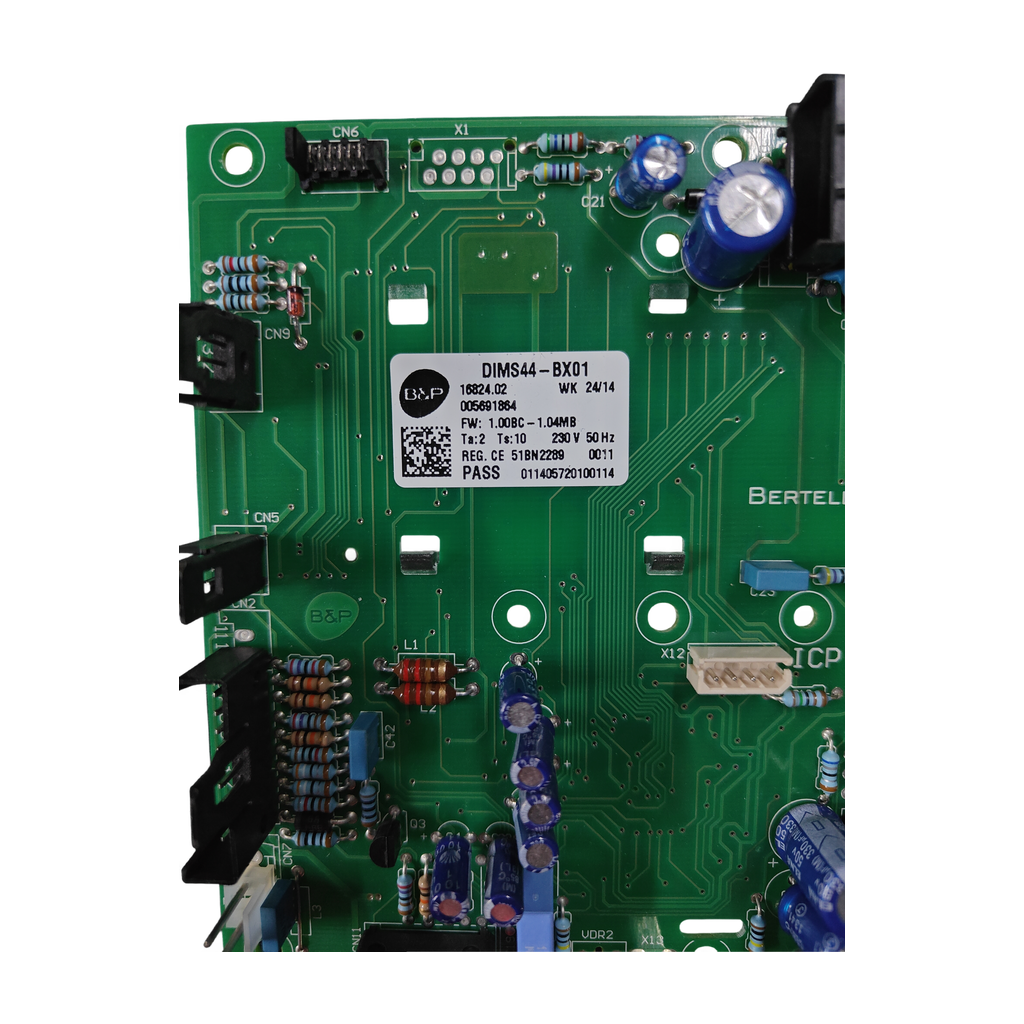

Placa electrónica B&P DIMS44-BX01 · 16324.02 para Roca Neonox 20/24 F: vista 4

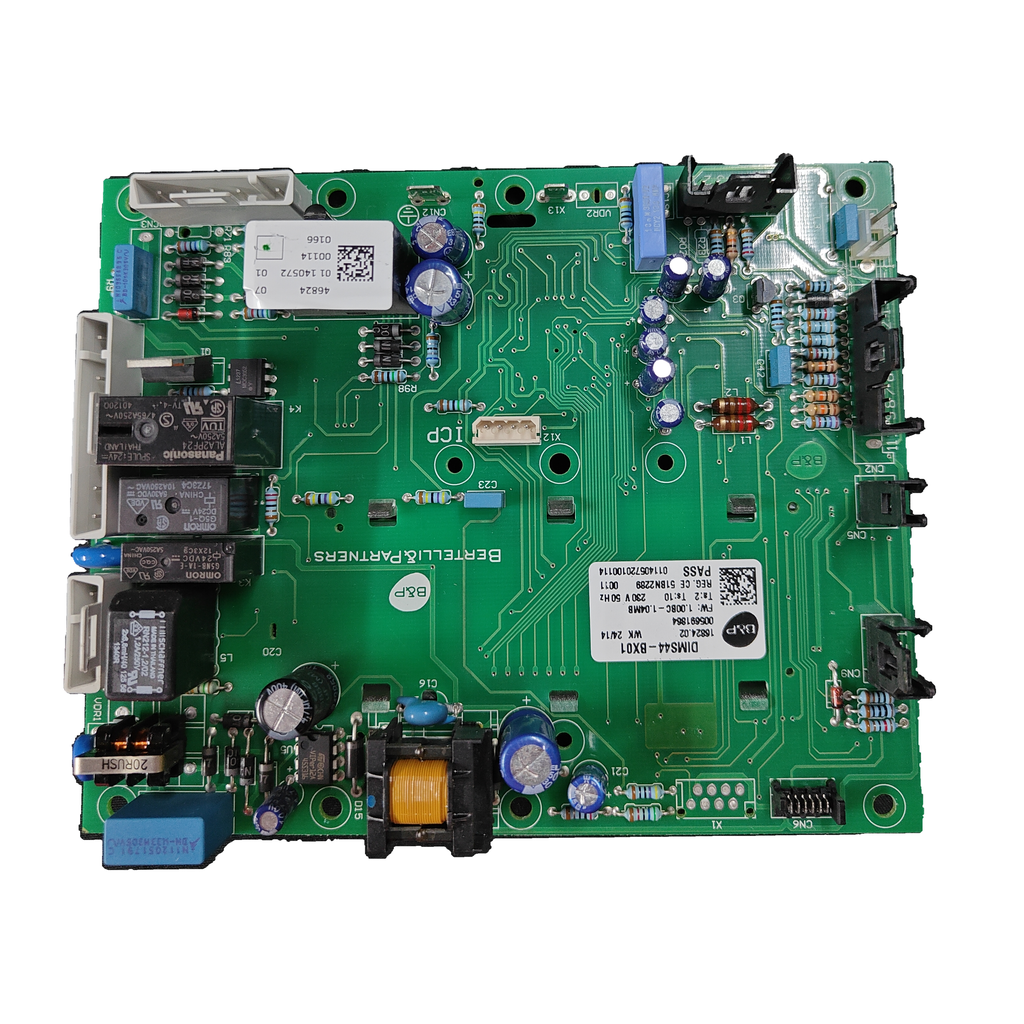

Placa electrónica B&P DIMS44-BX01 · 16324.02 para Roca Neonox 20/24 F: vista

Bertelli & Partners (B&P)Fotos de esta unidad

1 / 5

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Bertelli & PartnersReferencia verificada

Placa electrónica B&P DIMS44-BX01 · 16324.02 para Roca Neonox 20/24 F

Código del circuitoDIMS44-BX01

La DIMS44-BX01 de Bertelli & Partners (B&P, marcada 16324.02) es una placa electrónica de caldera. Sirve para la Roca Neonox 20/24 F (confirmada por nuestro taller) y la Baxi Luna3 Blue 1.240, 240 y 280 FI (3 tiendas). Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

230 V · 50 Hz
Ta 2 · Ts 10
3 relés: 12 V, 24 V y 5 A
Roca Neonox 20/24 F

Todos los códigos de esta unidad2

Código del circuito: DIMS44-BX01
SKU Ecoklima: PLC120

Ninguna página leída cita los códigos marcados ni une el 7734264 con el 125569583. Ninguno de los dos figura en nuestra etiqueta.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Dos tiendas italianas clasifican esta placa como placa de encendido («Scheda Accensione») y de encendido y modulación. Se sospecha de ella si la caldera no enciende, no responde al termostato o muestra errores erráticos en el display.

Compruébalo en tu placa

Busca en la placa la designación DIMS44-BX01 y el código 16324.02. La nuestra marca también 005691884, WK24/14 y FW1.00BC-1.04MB.
Compara el código completo: Antonelli vende la DIMS44 con el B&P 16824.04, y varias tiendas anuncian la DIMS44-BX01 como V 1.7.
Compara los tres relés con los de tu placa: Omron G5NB-1A-E (12 V CC), Omron G5Q-1 (24 V CC) y Panasonic AL2P24 (5 A · 250 V~).
Mira el modelo en la placa de características de tu caldera. La Neonox 20/24 F la confirma nuestro taller; Novanox y Avant Blue siguen por confirmar.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te decimos si la tenemos.

Códigos de esta pieza

DIMS44-BX01	Designación marcada en la placa (también DIMS44BX01). Seis tiendas la unen a una placa electrónica
16324.02	Marcado en la placa (también 1632402)
005691884	Marcado en la placa
WK24/14	Marcado en la placa
FW1.00BC-1.04MB	Marcado en la placa
REG.CE51BN2289	Marcado en la placa
011405720100114	Marcado en la placa
7734264	Código Baxi junto a la DIMS44-BX01 en cinco tiendas; tres lo dan para la Luna3 Blue
125569583	Referencia Roca de la placa de Neonox y Novanox en tres tiendas; solo Climatización Ibérica la une a la DIMS44-BX01
5695830 · JJJ005695830	«ex» del 7734264 en cuatro tiendas; una dice que lo sustituye (placa 005695830)

No la confundas con

16824.04Código B&P de la placa DIMS44 (7734264) que vende Antonelli para Luna3 Blue y Avant Blue 24 FI · Distinto del 16324.02 de nuestra placa: compara el código completo

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Roca Neonox 20/24 FConfirmada por nuestro taller · también en Climatización Ibérica y, con la ref. 125569583, en electrotodo.com y sercatec.com
Baxi Luna3 Blue 1.240 FI, 240 FI y 280 FI3 tiendas con DIMS44-BX01: ricambipercaldaie.it, climacore.it y legnagoferr.it (esta, sin submodelo). ricambipercaldaie.it la instala en esos modelos solo tras un control de matrícula con su servicio técnico

Por confirmarPor confirmar

Roca Novanox 24/24 F y 28/28 FClimatización Ibérica, con DIMS44-BX01; electrotodo.com y sercatec.com, solo con la ref. 125569583
Baxi Avant Blue 24 FI (y GPL)2 tiendas con DIMS44-BX01 (ricambipercaldaie.it, que escribe «Avfront», y climacore.it); Antonelli, con la variante 16824.04
Baxi Luna Compact 281 tienda (climacore.it)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos de tiendas

Versión: V 1.7climacore.it · sparepartsboilers.com
Ta · Ts: 2 s · 10 sAntonelli (variante DIMS44 16824.04)
Origen: Original Baxi, con código B&PAntonelli · ricambipercaldaie.it

Identificación y códigos del repuesto

Código marcado: 16324.02; 005691884; WK24/14

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Alimentacion marcada: 230 V 50 Hz
Campos de etiqueta: Ta:2; Ts:10

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Subcomponente relé Omron G5NB-1A-E: 12 VDC
Subcomponente relé Omron G5Q-1: DC 24 V
Subcomponente relé Panasonic AL2P24: 5 A; 250 V~
Aplicación indicada en inventario: ROCA NEONOX 20/24 F
Código marcado: 16324.02; 005691884; WK24/14; FW1.00BC-1.04MB; REG.CE51BN2289; 0011; PASS; 011405720100114

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no enciende o no responde al termostato

Climatización Ibérica lo cita entre los síntomas de esta placa; un técnico debe descartar otras causas.

Códigos de error erráticos en el display

Lo cita Climatización Ibérica entre los síntomas. Compara con la tabla de errores del manual de tu caldera.

Relés pegados, marcas de quemado, oxidación o pistas cortadas

Revisa relés y circuito impreso.

Antes de cambiar la placa

Lo que revisa el técnico

Monta con un técnico

Trabaja a 230 V y gobierna un aparato de gas.

Preguntas frecuentes

8 preguntas

¿Qué códigos marca la placa y cuáles debo comparar?

La placa marca la designación DIMS44-BX01 (Bertelli & Partners, B&P). Compara también 16324.02, 005691884, WK24/14, FW1.00BC-1.04MB, REG.CE51BN2289 y 011405720100114, y Ta:2 · Ts:10.

¿Sirve para mi Roca Neonox 20/24 F?

Sí. Nuestro taller ha confirmado esta placa para la Roca Neonox 20/24 F, y Climatización Ibérica la da para esa caldera con la ref. OEM 125569583 / DIMS44-BX01. Compara el código completo de tu placa antes de pedirla.

¿Sirve para la Baxi Luna3 Blue, la Avant Blue 24 FI o la Luna Compact 28?

La Luna3 Blue 1.240 FI, 240 FI y 280 FI figura como verificada: ricambipercaldaie.it, climacore.it y legnagoferr.it dan la DIMS44-BX01 para ella, aunque ricambipercaldaie.it la instala en esos modelos solo tras un control de matrícula con su servicio técnico. Nuestro taller solo ha confirmado la Neonox, y Antonelli da otro código B&P (16824.04): compáralo. Avant Blue 24 FI (2 tiendas) y Luna Compact 28 (1) siguen por confirmar.

¿Qué significan 7734264, 5695830 y 125569583?

7734264 es el código Baxi que cinco tiendas dan junto a la DIMS44-BX01; cuatro lo escriben con «ex 5695830» o «ex JJJ005695830». Una tienda dice que sustituye a la placa 005695830. 125569583 es la referencia Roca de la placa de Neonox y Novanox en tres tiendas, pero solo Climatización Ibérica la une a la DIMS44-BX01.

¿Es lo mismo la DIMS44-BX01 que la DIMS44 con el B&P 16824.04?

Ninguna fuente lo dice. Antonelli vende la DIMS44 con B&P 16824.04, YYY5691866 y Ta: 2s Ts: 10s, y el 7734264. Nuestra placa marca 16324.02 y 005691884. Son códigos distintos: compáralos.

¿Qué síntomas apuntan a esta placa?

Climatización Ibérica cita en su ficha: la caldera no enciende o no responde al termostato, errores erráticos en el display y relés pegados o quemados. Es la lista de una tienda: un técnico debe confirmar la avería.

¿Quién debe montarla y qué hay que comparar?

Un técnico cualificado: la placa trabaja a 230 V y gobierna un aparato de gas. Va detrás del frontal, en la caja de control. Según Climatización Ibérica hay versiones distintas bajo una misma referencia: compara relés y conectores.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Bertelli & Partners (B&P) DIMS44-BX01

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

Seis tiendas unen DIMS44-BX01 con una placa electrónica. Los códigos marcados los confirma nuestro taller; ninguna fuente los cita. Antonelli da la DIMS44 con B&P 16824.04: se anota como dato, y la etiqueta manda.

Fuentes consultadas

Climatización Ibérica: placa Roca Neonox 20/24 F (125569583 / DIMS44-BX01)Une DIMS44-BX01 con la Neonox y la Novanox
Ricambi per Caldaie: Scheda B&P DIMS44-BX01 (7734264, ex 5695830)Código Baxi y calderas Luna3 Blue y Avfront Blue
Climacore: scheda DIMS44-BX01 V 1.7 Baxi Luna3 Blue (7734264)Luna3 Blue, Avant Blue 24 FI y Luna Compact 28
Legnago Ferr: Baxi 7734264 Scheda Accensione B&P DIMS44-BX01Une DIMS44-BX01 con el 7734264 y la Luna3 Blue
Antonelli: placa DIMS44 con B&P 16824.04 (7734264)Variante DIMS44, Ta 2 s y Ts 10 s
Faustoricambi: scheda DIMS44-BX01 V 1.7 Baxi (7734264, ex JJJ005695830)Une DIMS44-BX01 con el 7734264
TB Ricambi Shop: scheda DIMS44-BX01 Baxi 7734264Une DIMS44-BX01 con el 7734264
Spare Parts Boilers: placa Baxi DIMS44 V1.7 (7734264)Código de pedido 7734264; sustituye a la placa 005695830

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Bertelli & Partners, Roca ni Baxi; las marcas se citan para indicar compatibilidad.
