Placa electrónica B&P DBM25 · DIMS49-FE01 para Cointra Excellent Micro LN 24 / 32: Pieza e identificador ampliado

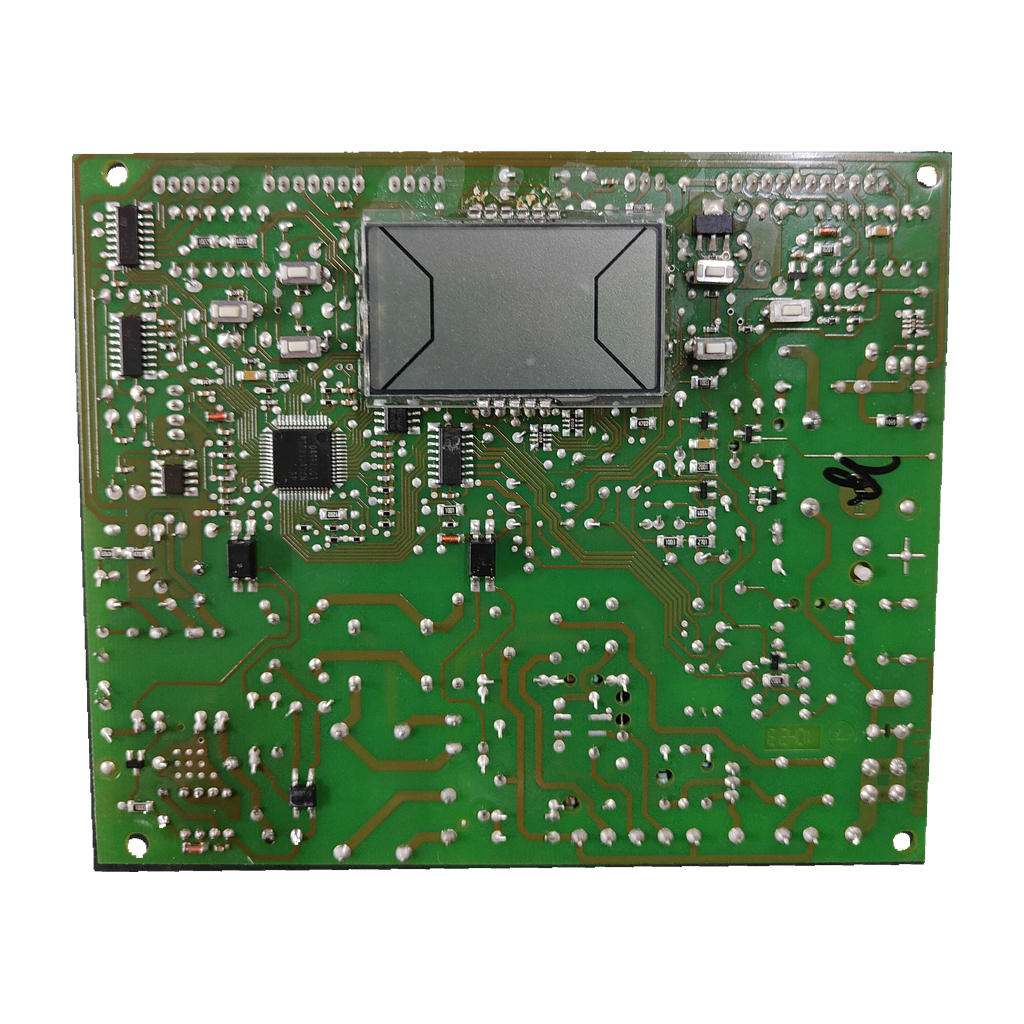

Placa electrónica B&P DBM25 · DIMS49-FE01 para Cointra Excellent Micro LN 24 / 32: vista 2

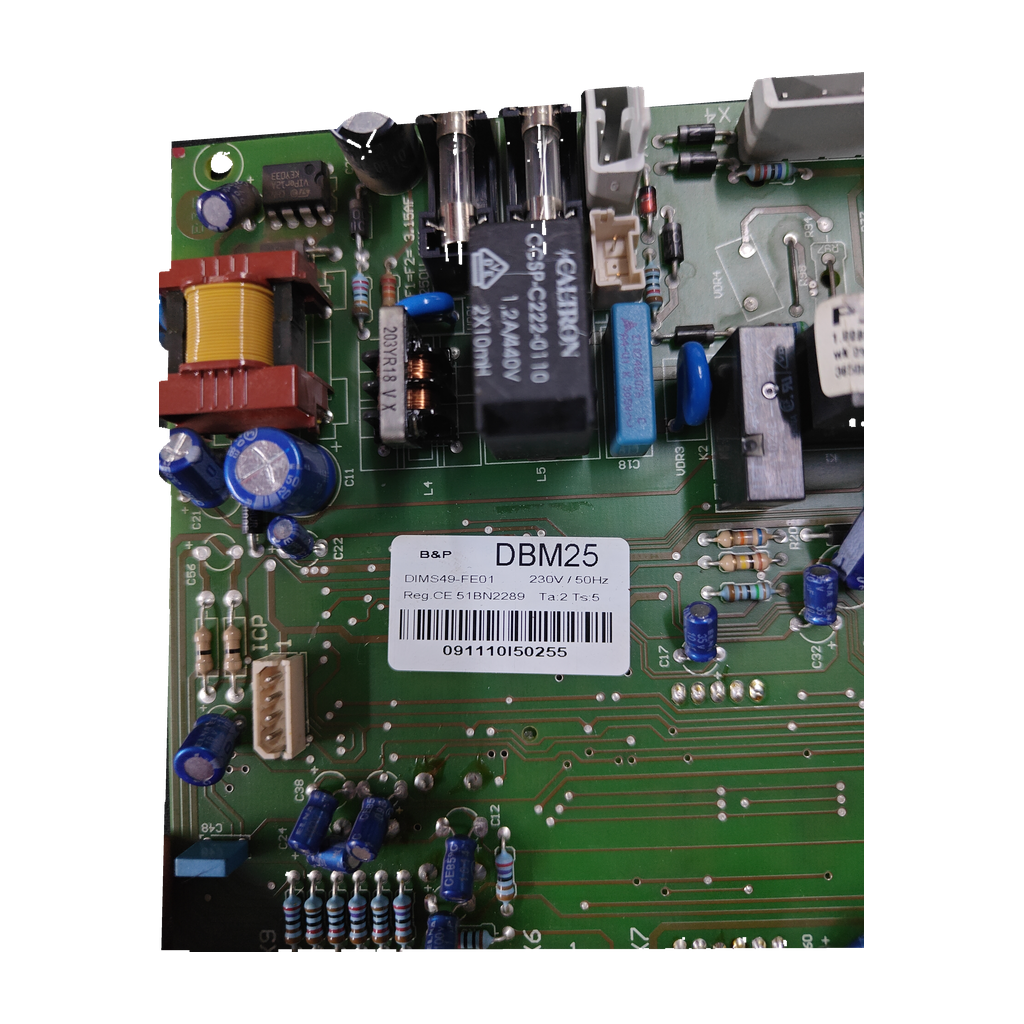

Placa electrónica B&P DBM25 · DIMS49-FE01 para Cointra Excellent Micro LN 24 / 32: vista 3
B&PFotos de esta unidad
1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Bertelli & PartnersReferencia verificada

Placa electrónica B&P DBM25 · DIMS49-FE01 para Cointra Excellent Micro LN 24 / 32

Referencia Cointra / Ferroli39834970

La DBM25 (circuito DIMS49-FE01) es la placa electrónica de las Cointra Excellent Micro LN 24, LN 32, Micro Low NOX 24E y 32E, confirmadas por nuestro taller. Las tiendas la dan como 39834970. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Placa DBM25
  • Circuito DIMS49-FE01
  • Ref. 39834970
  • 230 V · 50 Hz
Todos los códigos de esta unidad4
Referencia Cointra / Ferroli
39834970
Código del circuito
DIMS49-FE01
Código de la etiqueta
DBM25
SKU Ecoklima
PLC296

El circuito DIMS49-FE01 solo consta en nuestro taller: ninguna fuente externa lo enlaza con DBM25.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa de control: según la ficha de una tienda, gestiona el encendido, la modulación y los sistemas de seguridad. Se sospecha de ella cuando la caldera no enciende, se reinicia sola o marca errores sin sentido.

Compruébalo en tu placa
  1. Busca en la placa DBM25 y el circuito DIMS49-FE01: la nuestra lleva marca B&P y registro CE 51BN2289. Climatización Ibérica dice que su referencia I39834970 (por confirmar) suele ir serigrafiada en el circuito o en una pegatina lateral.
  2. Compara con la tuya: DBM25 y 39834970. Varias tiendas la escriben también V39834970; una da I39834970 y otra FER39834970 (por confirmar).
  3. Mira en la placa de características de la caldera: Excellent Micro LN 24, LN 32, Micro Low NOX 24E o 32E. Si es una Excellent D Micro, consúltanos antes (un anuncio le da la ABM01).
  4. Compara el número y la posición de los relés y de los conectores: bajo una misma referencia hay versiones.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
DBM25Modelo de la placa (nuestro taller, manuales oficiales y 9 tiendas)
DIMS49-FE01Circuito impreso (según nuestro taller)
39834970Referencia Cointra/Ferroli de la placa según 9 tiendas
V39834970Misma referencia con prefijo V (4 tiendas)
I39834970Referencia OEM con prefijo I · por confirmar (1 tienda)
FER39834970Código de distribuidor Arbo · por confirmar (1 origen)
51BN2289Registro CE de la placa (Openclima lo da junto a DBM25)
36508730Código anterior («ex») de 39834970 según SM Ricambi; Arbo lo liga al mismo kit · por confirmar (2 orígenes)

Calderas en las que va

6 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Cointra Excellent Micro LN 24Confirmada por nuestro taller · también en el manual oficial (LN 24 E) y 5 tiendas
  • Cointra Excellent Micro Low NOX 24EConfirmada por nuestro taller · también en 6 tiendas
  • Cointra Excellent Micro LN 32Confirmada por nuestro taller · también en el manual oficial (LN 32 E) y 4 tiendas
  • Cointra Excellent Micro Low NOX 32EConfirmada por nuestro taller · también en 3 tiendas
  • Cointra Excellent Low NOX 24 E3 orígenes (Sercatec y SATCRM, mismo listado, cuentan como 1; Climatización Ibérica; Recalderas) · 39834970
  • Cointra Excellent Low NOX 32 E3 orígenes (Sercatec y SATCRM, mismo listado, cuentan como 1; Climatización Ibérica; Recalderas) · 39834970
No sirve para
  • Cointra Excellent D Micro LN 24EUn anuncio de Wallapop le da otra placa: ABM01
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos verificados

Alimentación
230 V · 50 HzManuales Cointra LN 24 E y LN 32 E (fig. 33)

Marcados de esta unidad

Ta
2
Ts
5
Marcado de fusibles F1-F2
3.15AF 250V

Síntomas de que puede fallar

Lo que revisa el técnico
No enciende, se reinicia sola o marca errores sin sentido.

Una ficha de tienda (Climatización Ibérica) los asocia a esta placa. Antes comprueba los 230 V y los fusibles F1-F2.

La caldera se bloquea con relés pegados.

Según esa ficha, los relés internos pueden quedarse pegados; también cita pistas quemadas u oxidación en el circuito.

En el manual oficial de la Excellent micro LN 32 E, la anomalía F37 indica presión de la instalación demasiado baja (cárgala) o sensor estropeado: revisa la presión antes de culpar a la placa.

Antes de cambiar la placa

Lo que revisa el técnico
Fusibles F1-F2

La placa marca 3.15AF 250V para F1-F2. Revísalos antes de dar la placa por averiada.

Monta con un técnico

La placa trabaja a 230 V y gestiona el encendido y las seguridades: que la instale un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y cuál debo comparar?

Nuestra placa lleva DBM25, el circuito DIMS49-FE01 y registro CE 51BN2289. Climatización Ibérica dice que su referencia I39834970 (por confirmar) suele ir serigrafiada en el circuito impreso o en una pegatina lateral. Compara con tu placa DBM25 y la referencia impresa (39834970, V39834970 o I39834970).

¿Sirve para mi Cointra Excellent Micro LN 24, LN 32, Micro Low NOX 24E o Micro Low NOX 32E?

Sí. Nuestro taller la ha confirmado para esas cuatro calderas. Además, los manuales oficiales de Cointra de la LN 24 E y la LN 32 E muestran DBM25 en su esquema eléctrico (fig. 33), y entre 3 y 6 tiendas la dan para cada una.

¿Sirve para una Cointra Excellent Low NOX 24 E o 32 E, o para una Excellent D Micro?

Low NOX 24 E y 32 E: nuestro taller no las tiene con ese nombre, pero las dan con el 39834970 Sercatec y SATCRM (mismo listado, 1 origen), Climatización Ibérica y Recalderas. La Excellent D Micro LN 24E es otra variante: un anuncio de Wallapop le da la placa ABM01. Envíanos desde Contacto una foto de tu pieza y de la placa de características.

¿Qué diferencia hay entre 39834970, V39834970 e I39834970?

39834970 y V39834970 son la misma referencia: Sercatec escribe «V39834970 = 39834970» y ICG Calderas, Gremisat y Coinsat usan la V. Salen en una sola tienda, por confirmar: I39834970 (Climatización Ibérica, referencia OEM), FER39834970 (Arbo) y que 39834970 sustituye a 36508730 (SM Ricambi).

¿Qué significan DBM25, DIMS49-FE01 y 39834970?

DBM25 es el modelo de la placa: sale en el esquema eléctrico de los manuales oficiales de Cointra y en 9 tiendas. 39834970 es la referencia Cointra/Ferroli de 9 tiendas. DIMS49-FE01 es el circuito impreso de nuestra unidad; ninguna tienda lo cita y lo confirma nuestro taller.

¿Qué síntomas apuntan a esta placa?

Climatización Ibérica la asocia a calderas que no encienden, se reinician solas, muestran errores erráticos en el display o tienen relés pegados. Antes revisa la presión: en el manual oficial de la LN 32 E, F37 indica presión demasiado baja (cárgala) o sensor estropeado.

¿Puedo montarla yo mismo?

No es lo recomendable. Trabaja a 230 V · 50 Hz y gestiona el encendido y las seguridades. Climatización Ibérica indica que debe instalarla un técnico cualificado, e ICG Calderas recomienda un técnico profesional.

Cómo hemos verificado esta ficha

B&P DBM25

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

DBM25 figura en los manuales oficiales de Cointra (LN 24 E y LN 32 E) y en 9 tiendas; 39834970, en 9 tiendas. DIMS49-FE01: solo nuestro taller.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de B&P, Cointra ni Ferroli; las marcas se citan para indicar compatibilidad.
