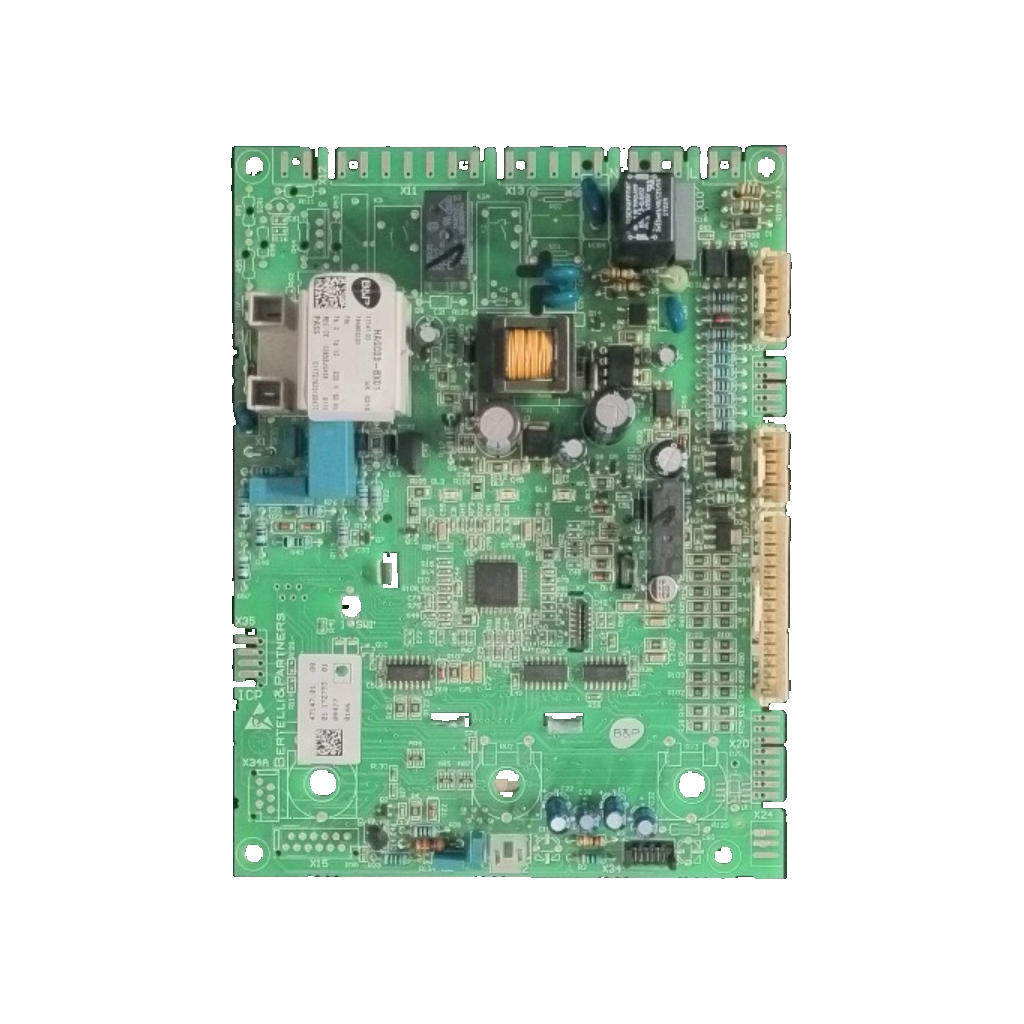

Placa electrónica Bertelli & Partners HAGC03-BX01 · Baxi 7691279 para Neodens Plus 24/24 F ECO: Pieza e identificador ampliado

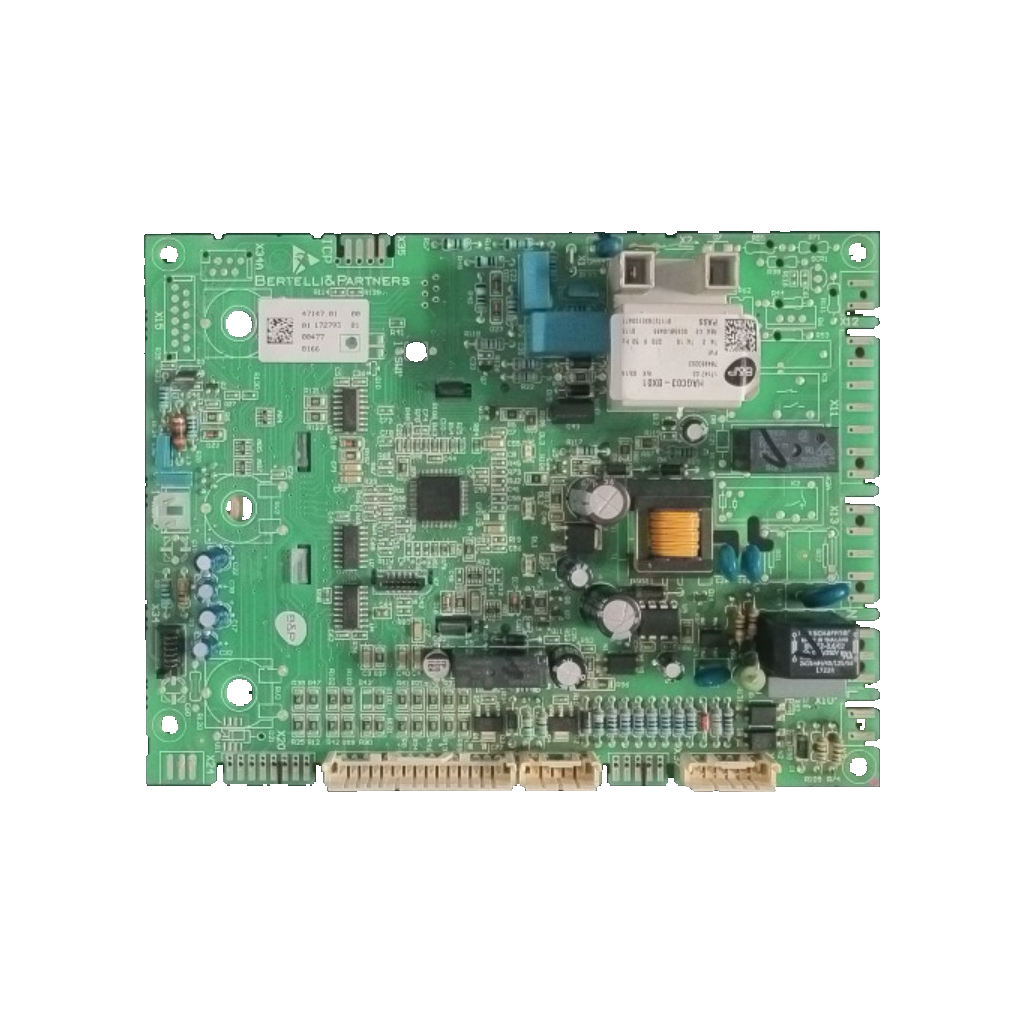

Placa electrónica Bertelli & Partners HAGC03-BX01 · Baxi 7691279 para Neodens Plus 24/24 F ECO: vista 2

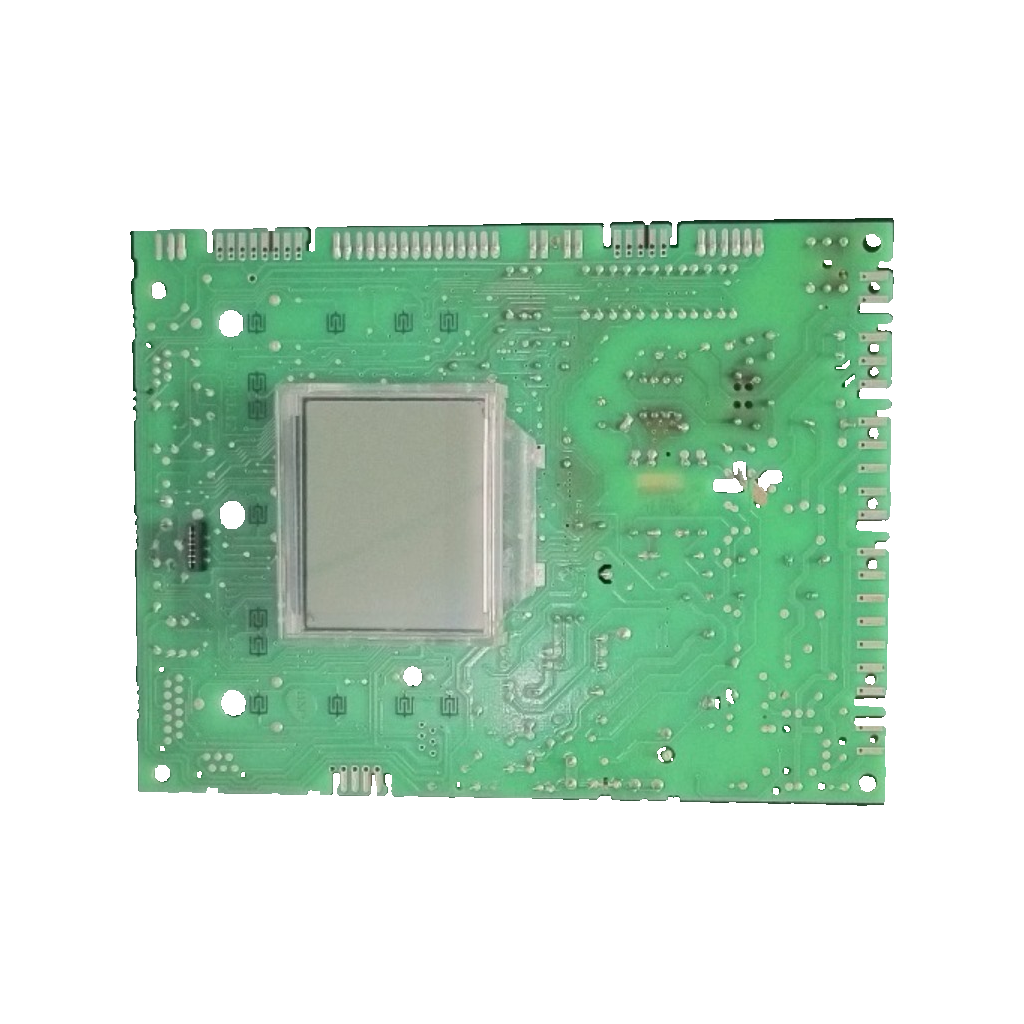

Placa electrónica Bertelli & Partners HAGC03-BX01 · Baxi 7691279 para Neodens Plus 24/24 F ECO: vista 3

Placa electrónica Bertelli & Partners HAGC03-BX01 · Baxi 7691279 para Neodens Plus 24/24 F ECO: vista 4

Bertelli & PartnersFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Bertelli & PartnersCompatibilidad confirmada

Placa electrónica Bertelli & Partners HAGC03-BX01 · Baxi 7691279 para Neodens Plus 24/24 F ECO

Referencia Baxi7691279

La HAGC03-BX01 es una placa electrónica de control Bertelli & Partners, recambio Baxi 7691279, confirmada por nuestro taller para la Baxi Roca Neodens Plus 24/24 F ECO; el 7691279 figura en el listado oficial de Baxi para esa caldera. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Cód. Baxi 7691279
Placa HAGC03-BX01
Neodens Plus 24/24 F ECO
Requiere calibrado

Todos los códigos de esta unidad3

Referencia Baxi: 7691279
Código de la etiqueta: HAGC03-BX01
SKU Ecoklima: PECPLUS2424FX

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la tarjeta de control de la caldera: según nuestro taller gestiona encendido, modulación del gas, bombas, ventilador y seguridades. Se sospecha de ella ante fallos internos, errores de mando a la válvula de gas o «tarjeta no calibrada».

Compruébalo en tu placa

Busca en la placa la designación HAGC03-BX01 (también HAGC03BX01 o HAGC03 BX01). En nuestra unidad, la etiqueta es H40330-001 01 y el circuito 471849 B1.
Comprueba el código Baxi de tu placa o del despiece: debe ser el 7691279 (o su equivalente 125731400). Que valga el 7726557 de las Duo-Tec no es seguro.
Compara los conectores: N, L, X35, X340, X15, X34, X20, X24, X12 y X10.
Mira el modelo en la placa de características de tu caldera: nuestro taller la ha confirmado para la Baxi Roca Neodens Plus 24/24 F ECO.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

HAGC03-BX01	Designación marcada en la placa (Bertelli & Partners); también HAGC03BX01 o HAGC03 BX01
7691279	Código oficial en el listado de recambios de la Neodens Plus 24/24F ECO; 5 tiendas lo unen a HAGC03-BX01
125731400	Referencia Baxi Roca; 3 tiendas la igualan al 7691279
H40330-001 01	Etiqueta de la placa (nuestro taller)
471849 B1	Marcado del circuito (nuestro taller)
E4.2	Modelo indicado por nuestro taller

No la confundas con

7726557Código Baxi que 3 tiendas igualan a esta placa y 2 dan junto a modelos Duo-Tec · En los trozos leídos del listado oficial (7221171-es26) solo aparece el 7691279 entre los códigos de la pieza; compara el código Baxi

Calderas en las que va

5 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Baxi Roca Neodens Plus 24/24 F ECOConfirmada por nuestro taller · también en el listado oficial de Baxi y 4 tiendas
Baxi Neodens Plus 28/28 F ECO4 tiendas (ICG Calderas, Climatización Ibérica, La Factoría del Recambio, repuestossat)
Baxi Platinum Compact 24/24 F ECO y 28/28 F ECO24/24 y 28/28: 3 tiendas cada una (ICG Calderas, La Factoría del Recambio, repuestossat)
Baxi Platinum Compact 24/24F5 tiendas (Climatización Ibérica, Sercatec, Remle, tecnihogar, La Factoría del Recambio)
Baxi Roca Neodens Plus/ECO V.014 tiendas (Climatización Ibérica con 24/24 y 28/28, Sercatec, Remle, tecnihogar)

Por confirmarPor confirmar

Baxi Neodens Plus 24/24 F y 28/28 F (sin ECO)1 tienda (La Factoría del Recambio)
Baxi Luna Duo-Tec2 tiendas (ivp.ro, Fausto Ricambi) con HAGC03-BX01 y el código 7726557, sin citar el 7691279
Baxi Neodens Plus ECO 33/33 F, Platinum Compact 24/24 F GN y 28/28 F GN2 tiendas (La Factoría del Recambio, repuestossat)
Baxi Platinum Compact 26/26 F ECO y 30/30 F ECO1 tienda (La Factoría del Recambio); Repuestos Calefacción y repuestossat las dan con 7722277 y 7722278, no con el 7691279

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de nuestro inventario

Aplicación indicada en inventario: Compatibilidades: · Tarjeta electrónica de control para la BAXI ROCA Neodens Plus 24/24 F ECO. Gestiona encendido, modulación del gas, bombas, ventilador y seguridades. Es el recambio BAXI 7691279 (Bertelli & Partners HAGC03‑BX01). Indicada ante fallos internos, errores de mando a válvula de gas o “tarjeta no calibrada”; requiere calibrado tras el montaje
Conectores/borneado visibles: N, L, X35, X340, X15, X34, X20, X24
Conectores visibles adicionales: X12, X10

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

Código 55 «Tarjeta electrónica no calibrada»

Tabla oficial del manual de usuario de la Neodens Plus ECO: llamar al servicio técnico autorizado. Nuestro taller indica que la placa requiere calibrado tras el montaje.

Código 135 «Error interior de la tarjeta» o error de conexión de la válvula de gas

Misma tabla oficial. Nuestro taller indica esta placa ante fallos internos y errores de mando a la válvula de gas; un técnico debe comprobar la causa.

Códigos 83 a 87 (comunicación entre la tarjeta y la unidad de mando)

Misma tabla oficial: probable cortocircuito en el cableado.

Antes de cambiar la placa

Lo que revisa el técnico

Calibra tras montarla

Según nuestro taller, la placa requiere calibrado tras el montaje.

Monta con un técnico

Con la caldera desconectada y un técnico cualificado.

Preguntas frecuentes

6 preguntas

¿Cómo identifico la placa HAGC03-BX01 y qué relación tiene con el 7691279 y el 125731400?

La designación HAGC03-BX01 va marcada en la placa (también HAGC03BX01 o HAGC03 BX01). Nuestro taller la da como el recambio Baxi 7691279 y lee en la unidad la etiqueta H40330-001 01 y el circuito 471849 B1. Climatización Ibérica dice que 125731400 y 7691279 conviven en los catálogos y son la misma tarjeta, la HAGC03-BX01; Sercatec y tecnihogar también igualan ambos códigos.

¿Sirve para mi Baxi Roca Neodens Plus 24/24 F ECO?

Sí. Nuestro taller la ha confirmado para esa caldera, y el listado oficial de recambios de Baxi para la Neodens Plus 24/24F ECO incluye el 7691279 («TARJ. ELEC. PLAT. COMP.-NEODENS PLUS/ECO»). Cuatro tiendas también la dan para ese modelo. En los trozos leídos del listado no aparece la designación HAGC03-BX01.

¿Vale también para la Neodens Plus 28/28 F ECO o la Platinum Compact?

Según las tiendas, sí, pero no hay despiece oficial que lo confirme: cuatro dan el 7691279 para la Neodens Plus 28/28 F ECO, tres para la Platinum Compact 24/24 F ECO y tres para la 28/28 F ECO. La descripción oficial del 7691279 nombra «PLAT. COMP.». Nuestro taller solo ha confirmado la 24/24 F ECO: para otra, llámanos al 919 931 595 con su modelo.

¿Es la misma placa que la 7726557 de las Duo-Tec?

Las tiendas no coinciden. Sercatec, La Factoría del Recambio y Remle listan el 7726557 entre los códigos originales de esta placa, junto al 7691279 y el 125731400. Fausto Ricambi e ivp.ro lo dan con HAGC03-BX01 junto a modelos Duo-Tec y no citan el 7691279. Si tu caldera es una Duo-Tec, compara el código Baxi antes de pedirla.

¿Qué códigos de error y síntomas apuntan a esta placa?

La tabla oficial del manual de usuario de la Neodens Plus ECO recoge el 55 «Tarjeta electrónica no calibrada», el 135 «Error interior de la tarjeta» (o error de conexión de la válvula de gas) y el 83…87 (comunicación con la unidad de mando). Climatización Ibérica añade: no enciende, códigos erráticos, reinicios, relés pegados o pistas quemadas.

¿Quién debe montarla y qué hay que revisar?

Un técnico cualificado, con la caldera desconectada. Nuestro taller indica que requiere calibrado tras el montaje. Mantén conexiones y polaridad originales y comprueba después sensores NTC, presión, flujo e ionización. Climatización Ibérica avisa de que hay versiones distintas bajo una misma referencia: compara relés y conectores.

Cómo hemos verificado esta ficha

Bertelli & Partners 7691279

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

Listado oficial de Baxi y 4 tiendas: 7691279 para la Neodens Plus 24/24F ECO; 5 tiendas lo unen a HAGC03-BX01. Las tiendas no coinciden sobre el 7726557.

Fuentes consultadas

Baxi: listado oficial de recambios Neodens Plus 24/24F ECO (PDF)Documentación del fabricante
Climatización Ibérica: placa 125731400Fuente independiente
La Factoría del Recambio: placa Baxi Roca 125731400Fuente independiente
Repuestos Calefacción: tarjeta 7691279Fuente independiente
ICG Calderas: placa 7691279Fuente independiente
Sercatec: tarjeta Roca 125731400 = 7691279Fuente independiente
Fausto Ricambi: placa HAGC03-BX01 7726557Fuente independiente
Recambios Baxi: tarjeta 7691279Fuente independiente

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Bertelli & Partners ni de Baxi; las marcas se citan para indicar compatibilidad.
