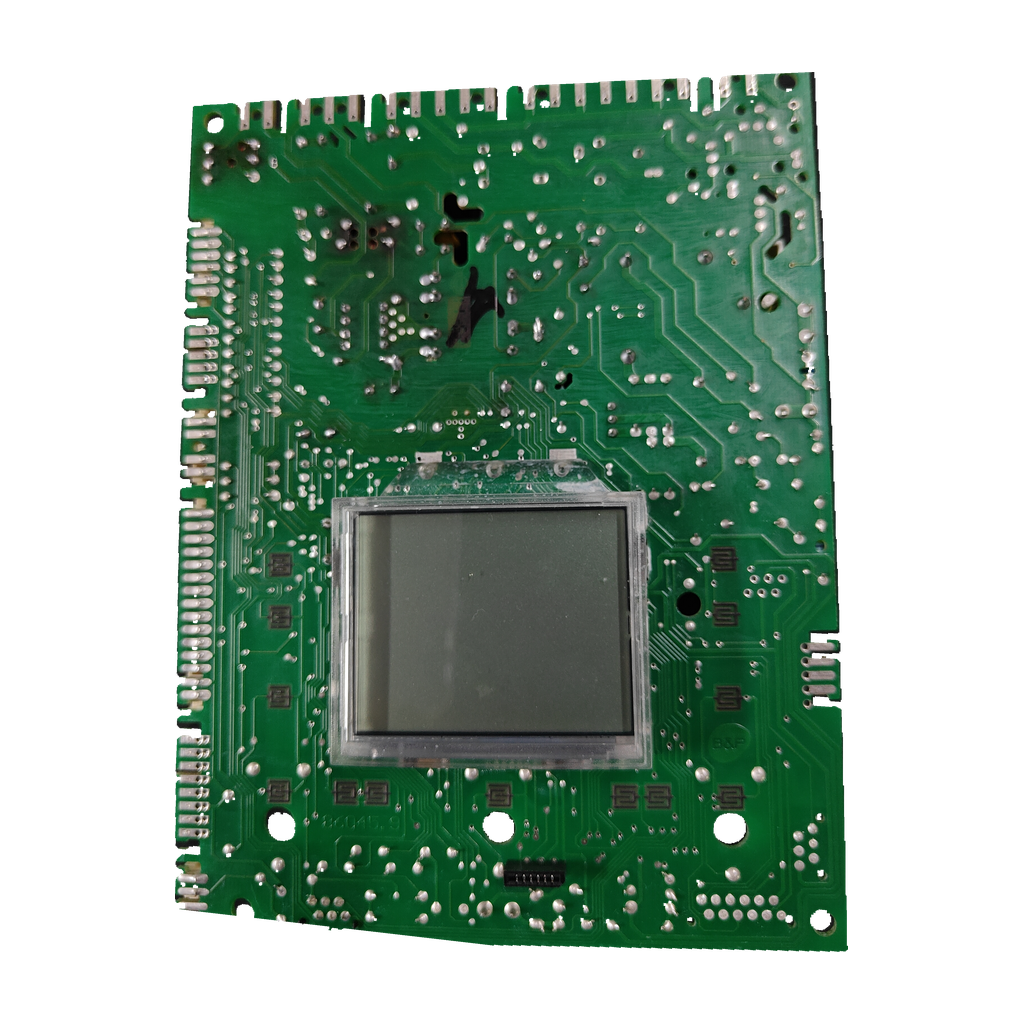

Placa electrónica B&P HAGC03-BX01 · 7691279 para Baxi Neodens Plus 24/24F, 24/24F ECO y Platinum Compact: Pieza e identificador ampliado

Placa electrónica B&P HAGC03-BX01 · 7691279 para Baxi Neodens Plus 24/24F, 24/24F ECO y Platinum Compact: vista 2

Placa electrónica B&P HAGC03-BX01 · 7691279 para Baxi Neodens Plus 24/24F, 24/24F ECO y Platinum Compact: vista 3

Placa electrónica B&P HAGC03-BX01 · 7691279 para Baxi Neodens Plus 24/24F, 24/24F ECO y Platinum Compact: vista 4

B&PFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Bertelli & PartnersReferencia verificada

Placa electrónica B&P HAGC03-BX01 · 7691279 para Baxi Neodens Plus 24/24F, 24/24F ECO y Platinum Compact

Referencia Baxi7691279

La HAGC03-BX01 es una placa electrónica B&P para calderas Baxi Roca: nuestro taller la ha confirmado en Neodens Plus 24/24F, Neodens Plus 24/24F ECO y Platinum Compact. Se vende también como 7691279 y 125731400. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Placa B&P HAGC03-BX01
Códigos 7691279 · 125731400
230 V · 50 Hz
Rev 04 CE

Todos los códigos de esta unidad3

Referencia Baxi: 7691279
Código de la etiqueta: HAGC03-BX01
SKU Ecoklima: PLC158

7726557 y sus acompañantes salen solo en tiendas, sin documento oficial, y una tienda italiana lo liga a Duo-Tec: compara siempre el código completo de tu placa.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Placa de control de la caldera, con filtros EMC, encendedor y transformador integrados según un vendedor. Se sospecha de ella si la caldera no enciende o no responde al panel.

Compruébalo en tu placa

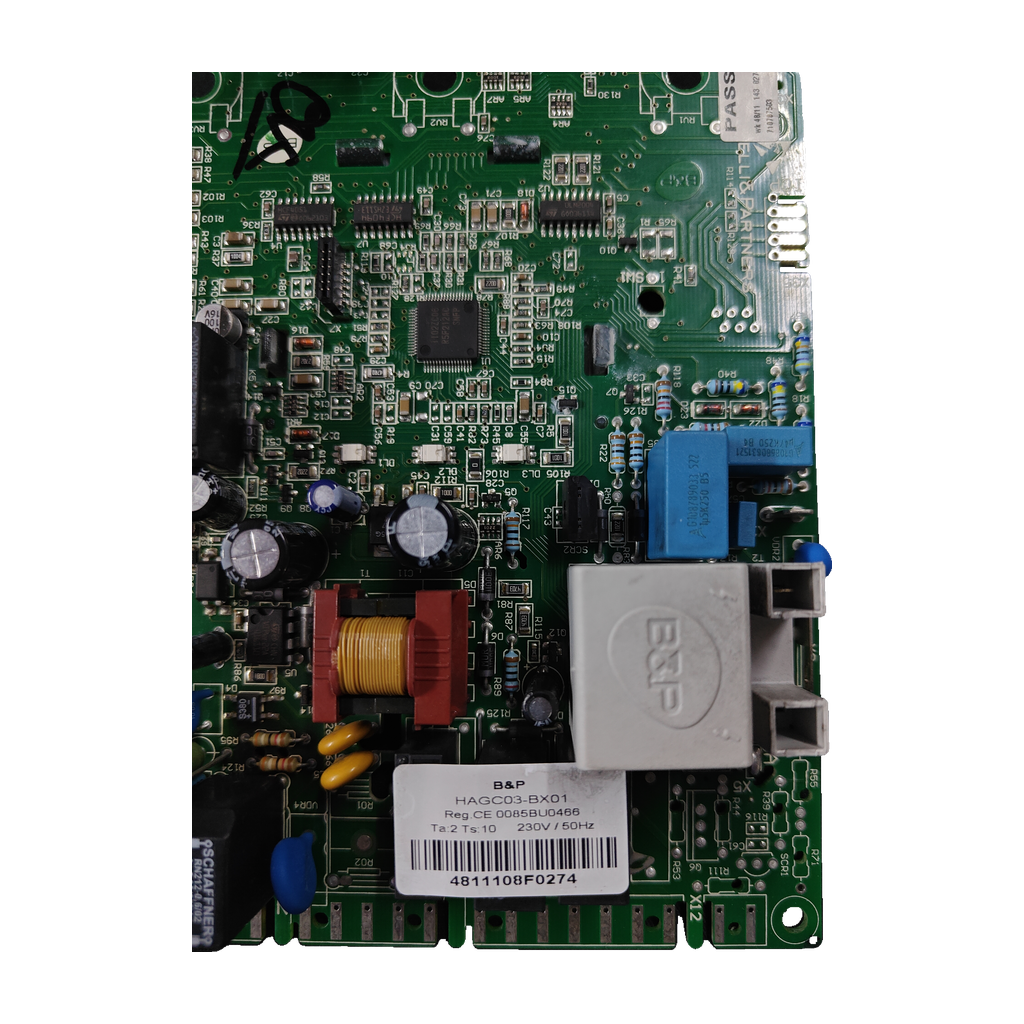

Busca HAGC03-BX01 en la placa B&P (a veces escrito HAGC03BX01). Esta unidad lleva además 4811108F0274, Reg.CE0085BU0466 y la revisión Rev 04 CE.
Compara con tu placa los códigos de recambio 7691279 o 125731400. No la confundas con el codificador 125731500.

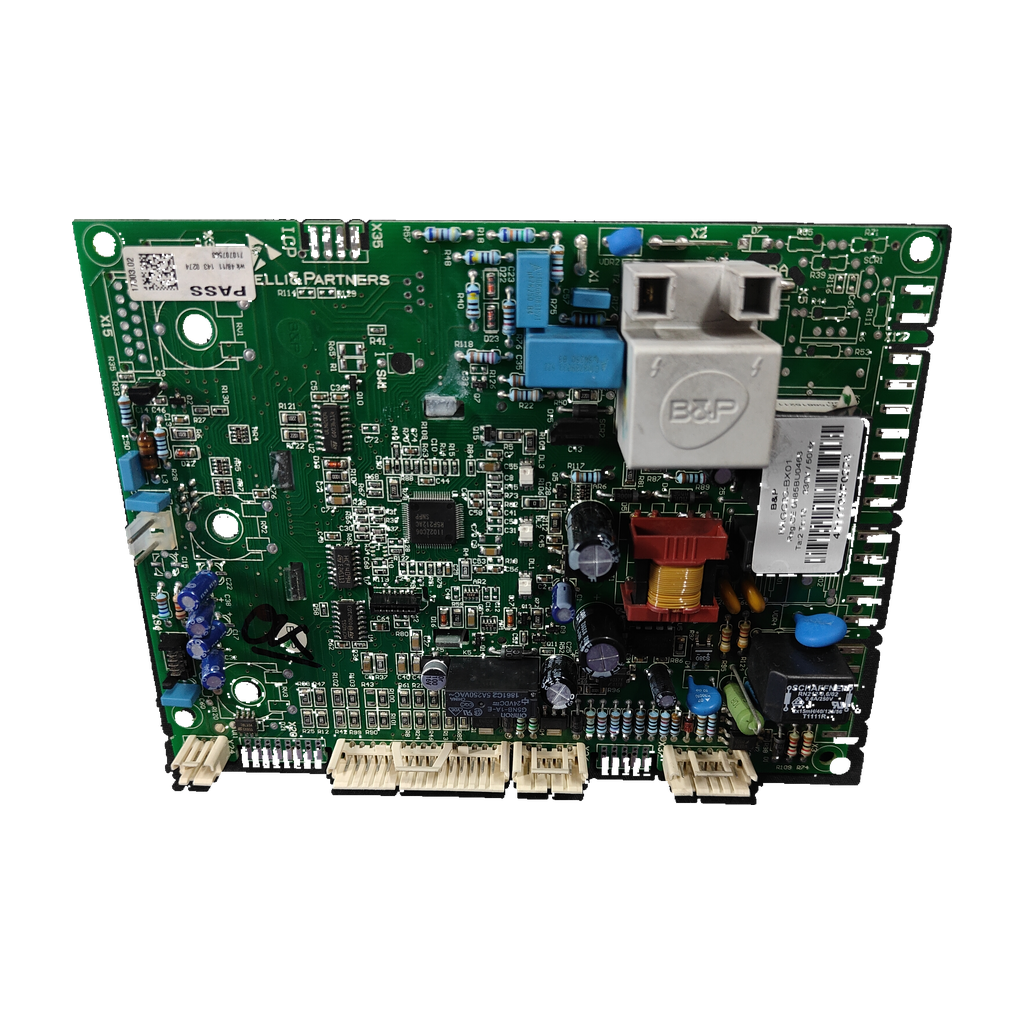

Compara relés y conectores: hay versiones distintas bajo una misma referencia. Esta unidad muestra X3, X5, X7, X11, X12, X13, X15, X20, X22, X23, X24, X26, X34 y X35.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

HAGC03-BX01	Designación marcada en la placa B&P (también escrita HAGC03BX01)
7691279	Código Baxi con el que la venden varias tiendas
125731400	Código Baxi Roca equivalente a 7691279
288930046	Referencia Roca de 2 fichas de tienda (288.93.0046)
4811108F0274	Código marcado en la etiqueta de esta unidad
Reg.CE0085BU0466	Registro CE marcado en la etiqueta de esta unidad
7726557	1 tienda lo da como original y otra como equivalente; 3 tiendas italianas lo unen a HAGC03-BX01; una lo liga a Duo-Tec: por confirmar
7713215 · 722233100 · 767905600 · 710731400	Códigos que las tiendas listan junto a 7726557

No la confundas con

125731500Codificador de la Baxi Platinum Compact, otro producto · Es otra pieza y solo cambia una cifra respecto a 125731400

Calderas en las que va

8 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Baxi Roca Neodens Plus 24/24FConfirmada por nuestro taller · también en 2 tiendas
Baxi Roca Neodens Plus 24/24F ECOConfirmada por nuestro taller · también en 5 tiendas
Baxi Roca Platinum CompactConfirmada por nuestro taller
Baxi Roca Platinum Compact 24/24 F5 tiendas independientes
Baxi Roca Platinum Compact 24/24 F ECO4 tiendas independientes
Baxi Roca Platinum Compact 28/28 F3 tiendas independientes
Baxi Roca Platinum Compact 28/28 F ECO4 tiendas independientes
Baxi Roca Neodens Plus 28/28 F ECO4 tiendas independientes

Por confirmarPor confirmar

Baxi Roca Neodens Plus 28/28 F2 tiendas: lafactoriadelrecambio.com y openclima.com
Baxi Roca Neodens Plus ECO 33/33 F2 tiendas: lafactoriadelrecambio.com y openclima.com

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos de una tienda

Fabricante de la placa: Bertelli & Partners (B&P)lafactoriadelrecambio.com
Integrado en la placa: Filtros EMC, encendedor y transformadorlafactoriadelrecambio.com

Identificación y códigos del repuesto

Código marcado: PASS

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Alimentacion marcada: 230V/50Hz
Campos de etiqueta: Ta:2; Ts:10

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Revisión PCB: Rev 04 CE
Conectores visibles: X3, X5, X7, X11, X12, X13, X15, X20, X22, X23, X24, X26, X34, X35
Aplicación indicada en inventario: NEODENS PLUS 24/24F · PLATINUM COMPACT
Código marcado: Reg.CE0085BU0466; 4811108F0274; PASS

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no enciende o no responde a ninguna orden del panel de mandos

Lo asocia a placa dañada un vendedor de la 125731400.

Códigos de error erráticos que cambian sin motivo aparente

Mismo vendedor.

Relés pegados que mantienen componentes activos de forma continua

Mismo vendedor.

Estos síntomas los describe un vendedor de recambios, no el fabricante: que un técnico confirme la avería antes de cambiar la placa.

Antes de cambiar la placa

Lo que revisa el técnico

Compara relés y conectores

Compara número y posición de relés y conectores: hay versiones distintas bajo una misma referencia.

Monta con un técnico

Trabaja a 230 V y la caldera es de gas: que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de la placa HAGC03-BX01 y qué otros comparar?

La designación HAGC03-BX01 va marcada en la placa B&P. Esta unidad lleva además 4811108F0274, Reg.CE0085BU0466 y la revisión Rev 04 CE. Según un vendedor, la referencia 125731400 suele ir serigrafiada en el circuito o en una pegatina lateral.

¿Sirve para mi Neodens Plus 24/24F ECO o mi Platinum Compact?

Sí. Nuestro taller la ha confirmado para la Neodens Plus 24/24F, la Neodens Plus 24/24F ECO y la Platinum Compact. Además, entre 3 y 5 tiendas independientes la dan para las Neodens Plus ECO 24/24 F y 28/28 F y para las Platinum Compact 24/24 F y 28/28 F, con y sin ECO.

¿Son la misma placa la HAGC03-BX01, la 7691279 y la 125731400?

Según las tiendas, sí: climatizacioniberica.es escribe «Son la misma tarjeta, la HAGC03-BX01»; openclima.com y lafactoriadelrecambio.com listan los tres códigos; sercatec.com y e-recambios.com unen 7691279 y 125731400. Sin despiece oficial leído.

¿Qué significan HAGC03-BX01, 7691279 y 125731400?

HAGC03-BX01 es la designación de la placa, de B&P (Bertelli & Partners, según una tienda). 7691279 sale en la lista de recambios de la Neodens Plus ECO 24/24 de una tienda (posición 154). 125731400 es el código con que se anuncia para las Baxi Roca.

¿Qué diferencia hay con la placa 7726557?

lafactoriadelrecambio.com lista 7726557 entre los códigos originales y sercatec.com lo iguala a 125731400. faustoricambi.it la anuncia como B&P HAGC03-BX01 7726557; smricambi.com y arbo.it también la unen a 7726557. smricambi.com la liga a Luna/Nuvola Duo-Tec y Pulsar Condens y pide confirmar. Sin despiece oficial, compara el código completo.

¿Qué compruebo antes de montarla?

Compara el número y la posición de relés y conectores, porque bajo una misma referencia se han fabricado versiones distintas (según climatizacioniberica.es). Esta unidad es Rev 04 CE. Tres tiendas la anuncian también para las Neodens Plus ECO «V.01»: comprueba la versión de tu caldera.

¿Qué síntomas apuntan a esta placa y quién debe montarla?

Un vendedor la asocia a calderas que no encienden o no responden al panel, códigos de error erráticos, relés pegados y reinicios en calefacción. Debe confirmarlo y montarla un técnico cualificado: la etiqueta marca 230V/50Hz y la caldera funciona con gas.

Cómo hemos verificado esta ficha

B&P HAGC03-BX01

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

Identidad HAGC03-BX01 = 7691279 = 125731400 dada por 3 o más tiendas; sin despiece oficial leído. 7726557 y afines, por confirmar. Una FAQ de tienda dice que la fabrica ROCA; manda B&P, confirmado por nuestro taller.

Fuentes consultadas

Tienda climatizacioniberica.es: placa 125731400 = 7691279 = HAGC03-BX01Une los 3 códigos
Tienda lafactoriadelrecambio.com: placa B&P HAGC03-BX01 (125731400)Fabricante y códigos
Tienda openclima.com: placa reacondicionada HAGC03-BX01 (7691279 - 125731400)Los 3 códigos en el título
Tienda sercatec.com: tarjeta Roca 125731400Equivalencias
Tienda e-recambios.com: módulo 125731400 / 288.93.0046Une 3 referencias
Tienda icgcalderas.com: placa 7691279 para Neodens Plus y Platinum CompactCalderas compatibles
Tienda recambioscalderas.com: lista de recambios de la Neodens Plus ECO 24/247691279, posición 154
Tienda smricambi.com: B&P HAGC03 BX01 con 7726557Otras Baxi; pide confirmar

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de B&P ni de Baxi Roca; las marcas se citan para indicar compatibilidad.
