Placa electrónica B&P HAGC03-BX01 para Roca Neobit Plus 24/24 F y Baxi Duo-Tec Compact · 7726557: Pieza e identificador ampliado

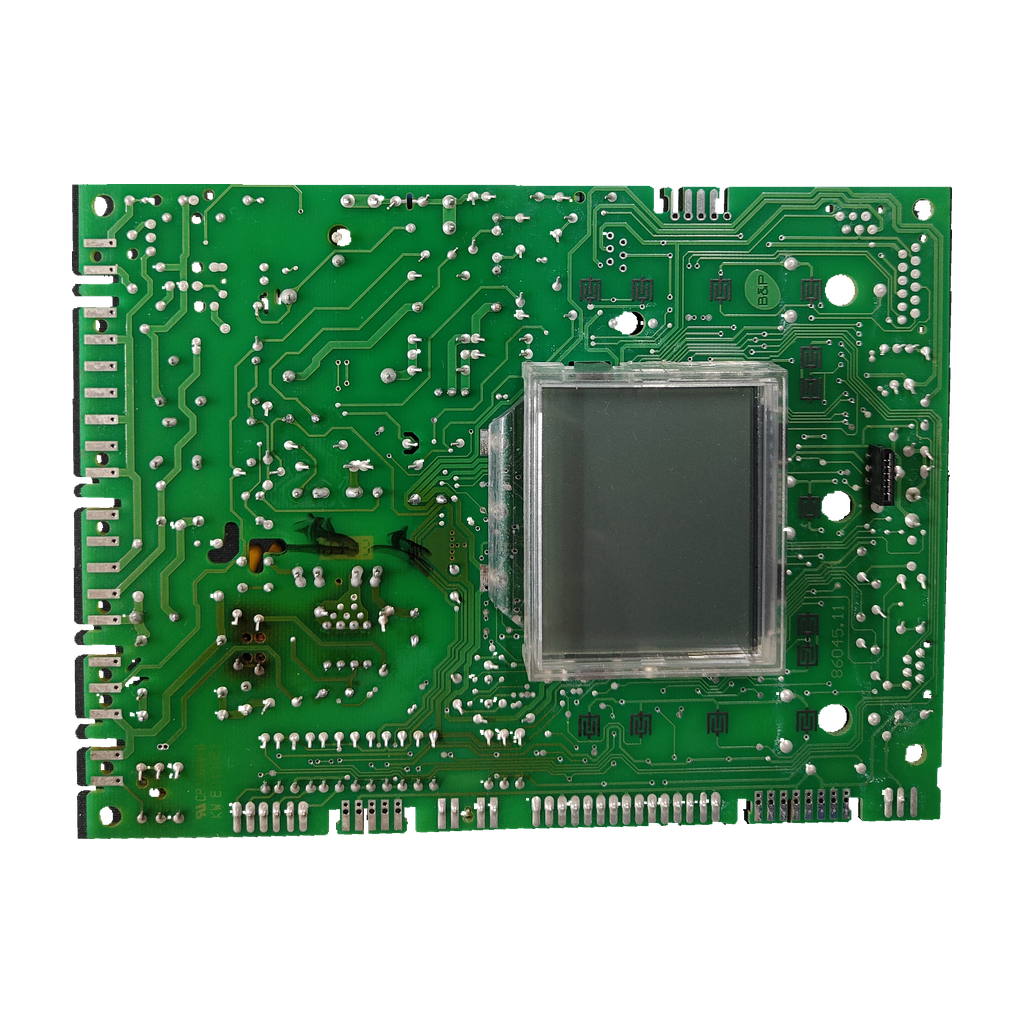

Placa electrónica B&P HAGC03-BX01 para Roca Neobit Plus 24/24 F y Baxi Duo-Tec Compact · 7726557: vista 2

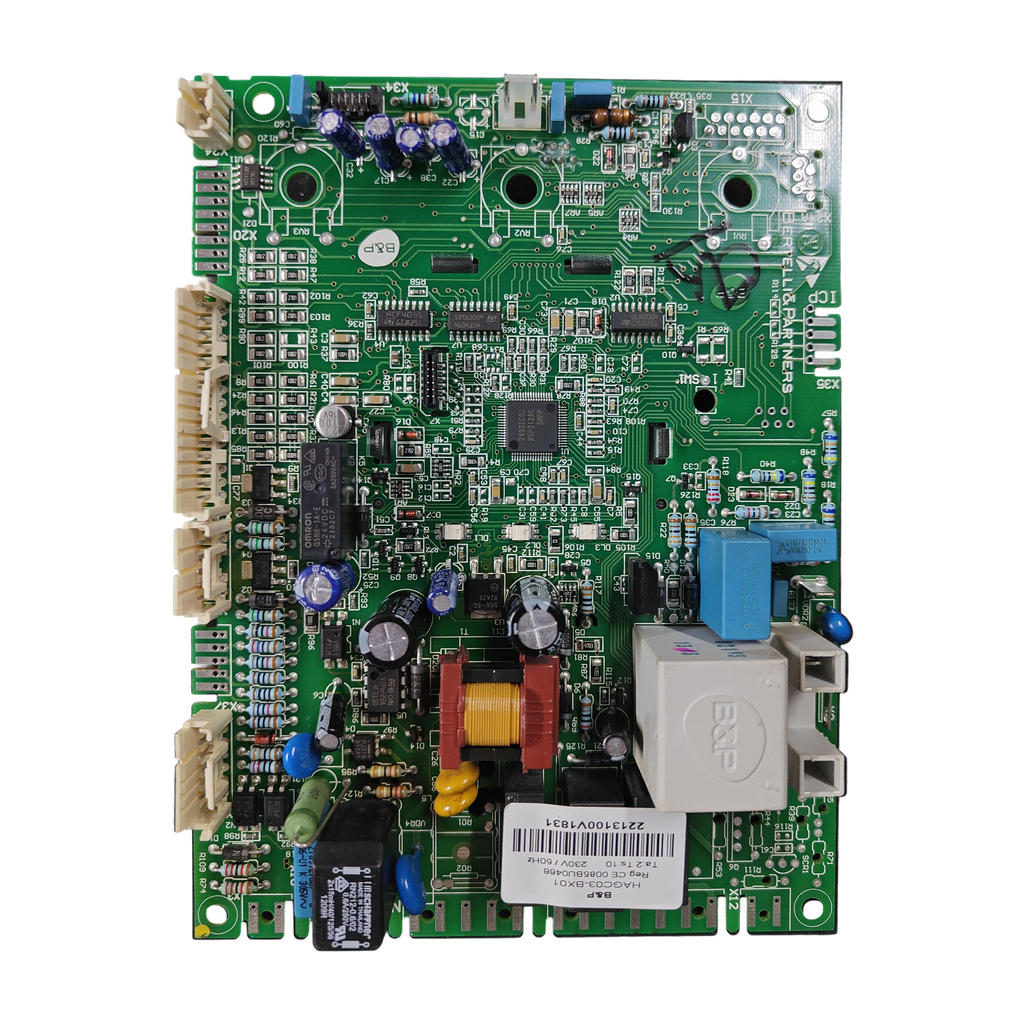

Placa electrónica B&P HAGC03-BX01 para Roca Neobit Plus 24/24 F y Baxi Duo-Tec Compact · 7726557: vista 3

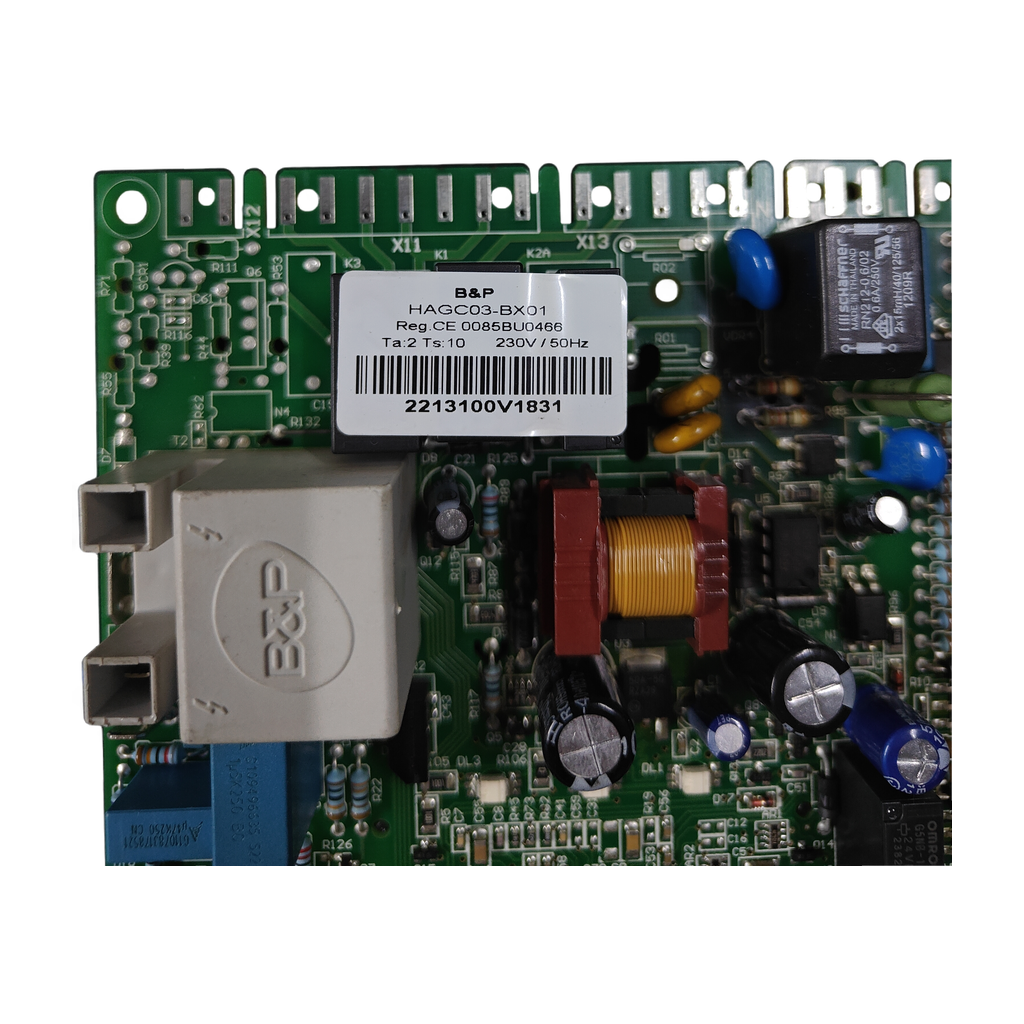

Placa electrónica B&P HAGC03-BX01 para Roca Neobit Plus 24/24 F y Baxi Duo-Tec Compact · 7726557: vista 4

Bertelli & Partners (B&P)Fotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Bertelli & PartnersCompatibilidad confirmada

Placa electrónica B&P HAGC03-BX01 para Roca Neobit Plus 24/24 F y Baxi Duo-Tec Compact · 7726557

Referencia Baxi7726557

La HAGC03-BX01 es la placa electrónica B&P (código Baxi 7726557) de varias calderas Baxi Duo-Tec. Nuestro taller la confirma para la Roca Neobit Plus 24/24 F; las fuentes, para la Duo-Tec Compact 1.24, 20, 24 y 28 y la Compact+ 24 y 28 GA. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código Baxi 7726557
B&P HAGC03-BX01
230 V · 50 Hz

Todos los códigos de esta unidad4

Referencia Baxi: 7726557
Código del circuito: 860461-1
Código de la etiqueta: HAGC03-BX01
SKU Ecoklima: PLC126

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa de control de la caldera. En el despiece oficial de Baxi figura como la pieza 154, «PCB B&P HAGC03 BX01». Se sospecha de ella cuando la caldera no responde.

Compruébalo en tu placa

Localiza en la placa «HAGC03-BX01» (a veces «HAGC03 BX01»).
Compara también 0085BU0466 y el circuito 860461-1 con los de tu placa.
Mira el código Baxi: 7726557. El despiece oficial de 2016 usa 722233100, y algunas tiendas dan 7713215 como código anterior.
No la confundas con la HAGC03 BX04 (768486200). La 7713216 (De Dietrich, según una tienda francesa) no está confirmada; dos tiendas dan 125128870 para la Neobit Plus.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

HAGC03-BX01	Designación B&P marcada en la placa (también HAGC03 BX01)
0085BU0466	Registro CE marcado; una tienda lo une a la HAGC03-BX01
860461-1	Código del circuito (PCB)
2213100V1831	Segundo código marcado en la pieza
7726557	Código Baxi de la placa según 11 tiendas
722233100	Código oficial en el despiece de Baxi Duo-Tec Compact 1.24 (pieza 154)
7713215	Código anterior («ex»); también 771321500, 767905600 y 710731400

No la confundas con

HAGC03 BX04 · 768486200Placa B&P de la misma familia, en la Duotec Compact 30 GA · Es otra variante: BX04, no BX01
7713216HAGC03-BX01 «w/ist.3.0» vendida como De Dietrich · Una tienda francesa la da así; dos rumanas venden la «W / IST.3.0» como Baxi 7726557
125128870Referencia Roca que dos tiendas dan para la Neobit Plus · Ninguna fuente la une a la HAGC03-BX01

Calderas en las que va

7 confirmadas

Las calderas confirmadas aparecen con esta referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Roca Neobit Plus 24/24 FConfirmada por nuestro taller
Baxi Duo-Tec Compact 1.24Despiece oficial + 3 tiendas (esc.msk.ru, martongaz, kotelok)
Baxi Duo-Tec Compact 203 tiendas (esc.msk.ru, martongaz, kotelok)
Baxi Duo-Tec Compact 24 y 283 tiendas (esc.msk.ru, martongaz, kotelok)
Baxi Duo-Tec Compact+ 24 GA4 tiendas (faustoricambi, antonelli, esc.msk.ru, martongaz)
Baxi Duo-Tec Compact+ 28 GA4 tiendas (faustoricambi, antonelli, esc.msk.ru, martongaz)
Baxi Luna Duo-Tec 28 GA4 tiendas (faustoricambi, antonelli, esc.msk.ru, martongaz)

Por confirmarPor confirmar

Baxi Duo-Tec Compact+ 1.24 y 20 GA2 tiendas (esc.msk.ru, martongaz)
Baxi Duo-Tec Max y Max+Max 33: 1 tienda (sparepartsboilers); por familia, 4
Baxi Luna Duo-Tec y Luna Duo-Tec+ (24, 33, 40, 1.12, 1.24, 1.28)Con tamaños, 2 tiendas (esc.msk.ru, martongaz); otras 6 por familia
Baxi Luna Duo-Tec IN e IN+4 tiendas, solo por familia
Baxi Nuvola Duo-Tec y Nuvola Duo-Tec+Con tamaños, 2 tiendas (esc.msk.ru, martongaz); otras 4 por familia
Baxiroca Neodens Plus1 tienda (Total Calderas)
Baxi Pulsar Condens (1.24, 24, 1.32) y Westen Boyler Condens 24/331 tienda (martongaz)

No sirve para

Baxi Duotec Compact 30 GA (770534501)Su despiece lleva otra placa B&P: HAGC03 BX04, 768486200

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Alimentacion etiqueta: 230V / 50Hz

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Ts: 10

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

E135, error interno

Manual de servicio Baxi Duo-Tec: «Replace pcb».

E134, tiempo con la válvula de gas abierta sin gas

Manual de servicio Baxi Duo-Tec: revisar presión de gas, electrodos y cable; cambiar la placa si es necesario.

Antes de cambiar la placa

Lo que revisa el técnico

Monta con un técnico

Placa de 230 V en caldera de gas: que la monte un técnico cualificado.

Cambio de placa

Manual de servicio Baxi Duo-Tec (págs. 21-22): al cambiar la placa no se cambian parámetros.

Preguntas frecuentes

7 preguntas

¿Cómo sé que mi placa es la HAGC03-BX01?

Busca en la placa «HAGC03-BX01», a veces «HAGC03 BX01». Nuestra unidad lleva además 0085BU0466 (registro CE), 2213100V1831 y el circuito 860461-1. Compara la designación y un segundo código.

¿Sirve para mi Roca Neobit Plus 24/24 F?

Sí. Nuestro taller ha confirmado esta placa para la Roca Neobit Plus 24/24 F. Dos tiendas (Gremisat, Electrotodo) dan para la Neobit Plus la referencia Roca 125128870 y otra (Total Calderas) la HAGC03-BX01 para la Baxiroca Neodens Plus. Compara la designación de tu placa.

¿Sirve para la Baxi Duo-Tec Compact o Compact+?

Sí para la Compact 1.24 (despiece oficial, caldera 710897404/5/6, y 3 tiendas), la Compact 20, 24 y 28 (3 tiendas) y la Compact+ 24 y 28 GA (4 tiendas). Por confirmar, con 2 tiendas cada una: Compact+ 1.24 GA y Compact+ 20 GA. La Compact 30 GA lleva la BX04.

¿Sirve para mi Luna, Nuvola o Duo-Tec Max?

La Luna Duo-Tec 28 GA está verificada (4 tiendas). Para otros tamaños de Luna y Nuvola hay dos tiendas (esc.msk.ru, martongaz) y para la Max 33, una (sparepartsboilers); Max, Luna IN y Nuvola salen por familia en 4 tiendas. Llámanos al 919 931 595 con el código de tu caldera.

¿Qué diferencia hay entre 7726557, 722233100 y 7713215?

Son referencias Baxi de la misma placa B&P HAGC03-BX01. El despiece oficial de 2016 usa 722233100 (pieza 154); 11 tiendas la venden como 7726557 y varias dan 7713215 (771321500), 722233100, 767905600 y 710731400 como códigos anteriores («ex»).

¿Puedo usar la HAGC03 BX04 o la 7713216 en su lugar?

BX04: no, es otra placa (768486200 en la Duotec Compact 30 GA, catálogo Baxi Norteamérica, 2019). 7713216: no está confirmada; una tienda francesa la da como De Dietrich y dos tiendas rumanas dan 7726557 para la misma designación «W / IST.3.0». Compara el código de tu placa con 7726557 o 722233100.

¿Qué dice Baxi si falla la placa y quién debe montarla?

El manual de servicio de Baxi Duo-Tec indica «Replace pcb» ante el E135 por error interno. El otro E135 que lista (fallo de conexión de la válvula de gas) pide revisar el cable placa/válvula y su conector. Ante el E134, revisar gas, electrodos y cable antes de cambiar la placa. Placa de 230 V en caldera de gas: que la monte un técnico cualificado.

Cómo hemos verificado esta ficha

Bertelli & Partners (B&P) HAGC03-BX01

3 de 3 fuentes independientes para la compatibilidad

El despiece oficial de Baxi une 722233100 con «PCB B&P HAGC03 BX01» y 11 tiendas dan 7726557. Siete modelos Baxi tienen 3 o más orígenes. Contradicción: una tienda francesa da la «w/ist.3.0» como De Dietrich 7713216; dos rumanas, como Baxi 7726557.

Fuentes consultadas

Despiece oficial Baxi Duo-Tec Compact+ (PDF)722233100 = pieza 154 «PCB B&P HAGC03 BX01»
Despiece oficial Baxi Duo-Tec Compact non CE (PDF)Misma pieza 154; Duo-Tec 1.24 GA (710897404/5/6)
Manual de servicio oficial Baxi Duo-Tec (PDF)PCB «HAGC03 BX01»; anomalías E134 y E135; cambio de placa
Tienda: placa Baxi 7726557 (martongaz.hu)Modelos Baxi con tamaño; códigos anteriores
Tienda: placa B&P HAGC03 BX01 722233100 (esc.msk.ru)Modelos Baxi con tamaños
Tienda: placa HAGC03-BX01 7726557 (faustoricambi.it)Códigos anteriores y modelos Baxi
Tienda: placa HAGC03-BX01 7726557 (antonelli-ricambi.com)Códigos «ex» y modelos Baxi
Tienda: placa Duo-Tec Compact 7726557 (kotelok.com.ua)Duo-Tec Compact 1.24, 20, 24 y 28

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Bertelli & Partners, Baxi ni Roca; las marcas se citan para indicar compatibilidad.
