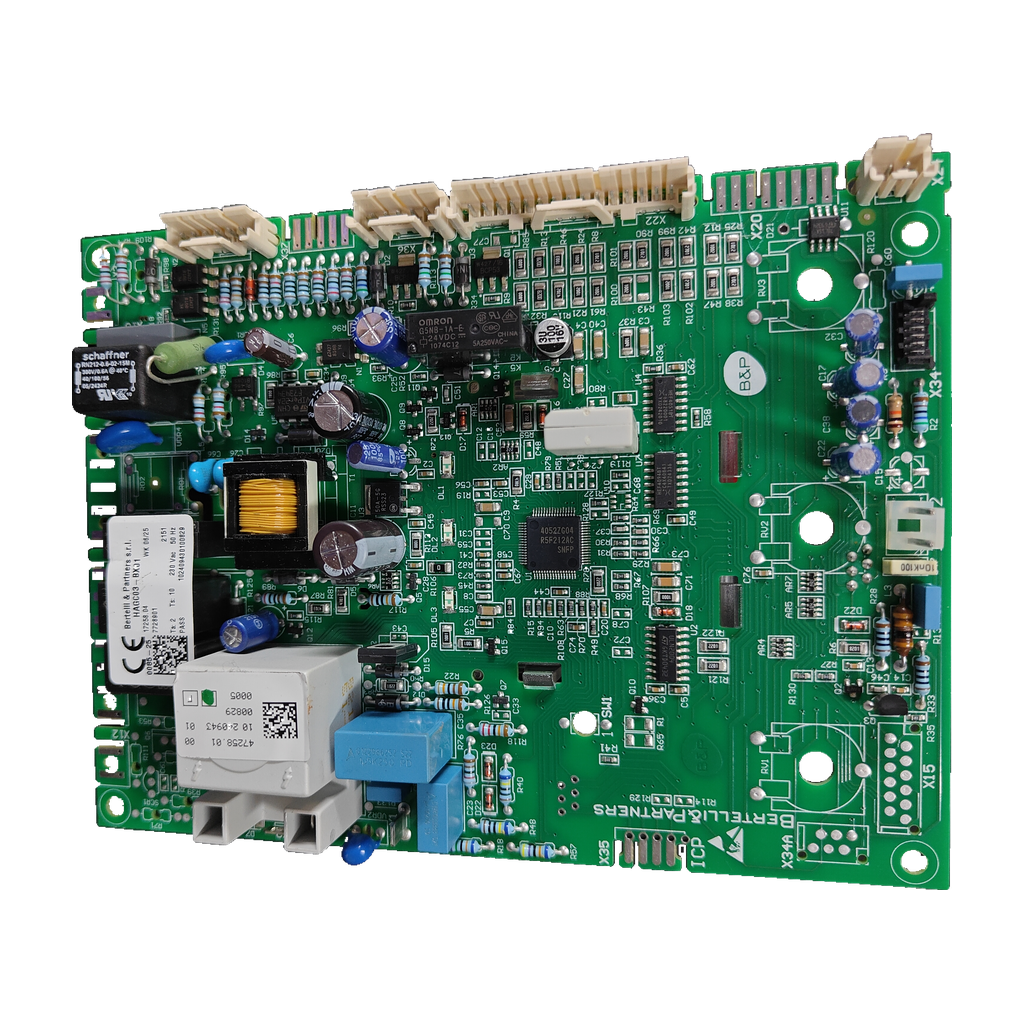

Placa electrónica Bertelli & Partners HAGC03-BX01 · Baxi Roca Neodens Plus 28/28 F: Pieza e identificador ampliado
Placa electrónica Bertelli & Partners HAGC03-BX01 · Baxi Roca Neodens Plus 28/28 F: vista 2

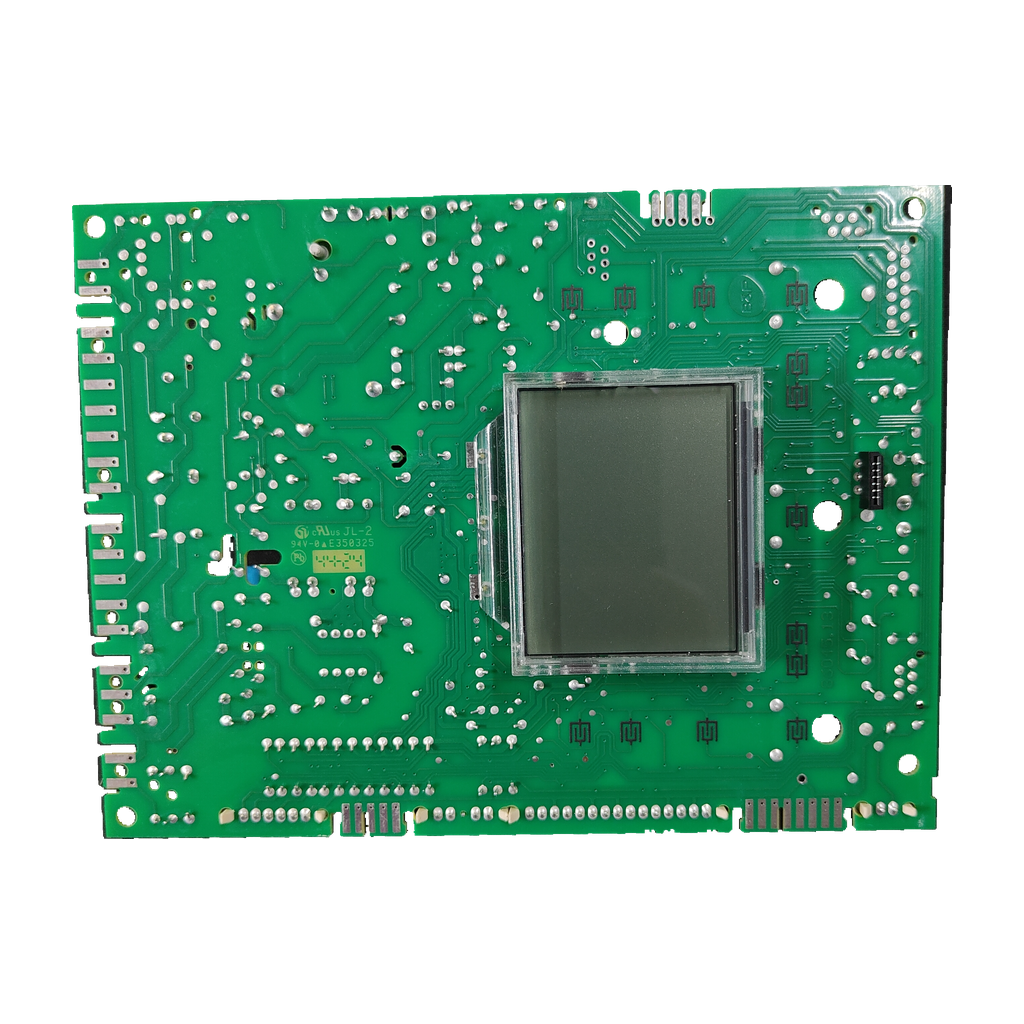

Placa electrónica Bertelli & Partners HAGC03-BX01 · Baxi Roca Neodens Plus 28/28 F: vista 3
Placa electrónica Bertelli & Partners HAGC03-BX01 · Baxi Roca Neodens Plus 28/28 F: vista 4
Bertelli & Partners s.r.l.Fotos de esta unidad
1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Bertelli & PartnersCompatibilidad confirmada

Placa electrónica Bertelli & Partners HAGC03-BX01 · Baxi Roca Neodens Plus 28/28 F

Código del circuito17258.04

La HAGC03-BX01 (circuito 17258.04) es una placa electrónica de control Bertelli & Partners para calderas Baxi. Nuestro taller la ha confirmado para la Roca Neodens Plus 28/28 F; el catálogo oficial de Baxi la lista en la Duo-Tec Compact. Placa usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • 230 Vac · 50 Hz
  • Circuito 17258.04
  • 7726557 (tiendas, no oficial)
Todos los códigos de esta unidad3
Código del circuito
17258.04
Código de la etiqueta
HAGC03-BX01
SKU Ecoklima
PLC159

7726557 viene solo de tiendas. El catálogo Baxi 2016 admite dos lecturas en la fila 154 (710569200 o 722233100); el de 2019 da 710569200 como BX04. ICG Calderas (7691279) y e-recambios (288.93.0046) dan para las mismas Roca códigos sin ligar a HAGC03-BX01: sin resolver.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Es la placa de control de la caldera: gobierna la válvula de gas y se comunica con la unidad de mando. El manual de servicio Baxi pide calibrarla si el primer mensaje es E55 o E53; ante E09, revisar el cable y el conector de la válvula de gas; ante E83 a E87, el cable entre la unidad de mando y la placa o el enlace RF; con E15, el cable y cambiar la placa si hace falta.

Compruébalo en tu placa

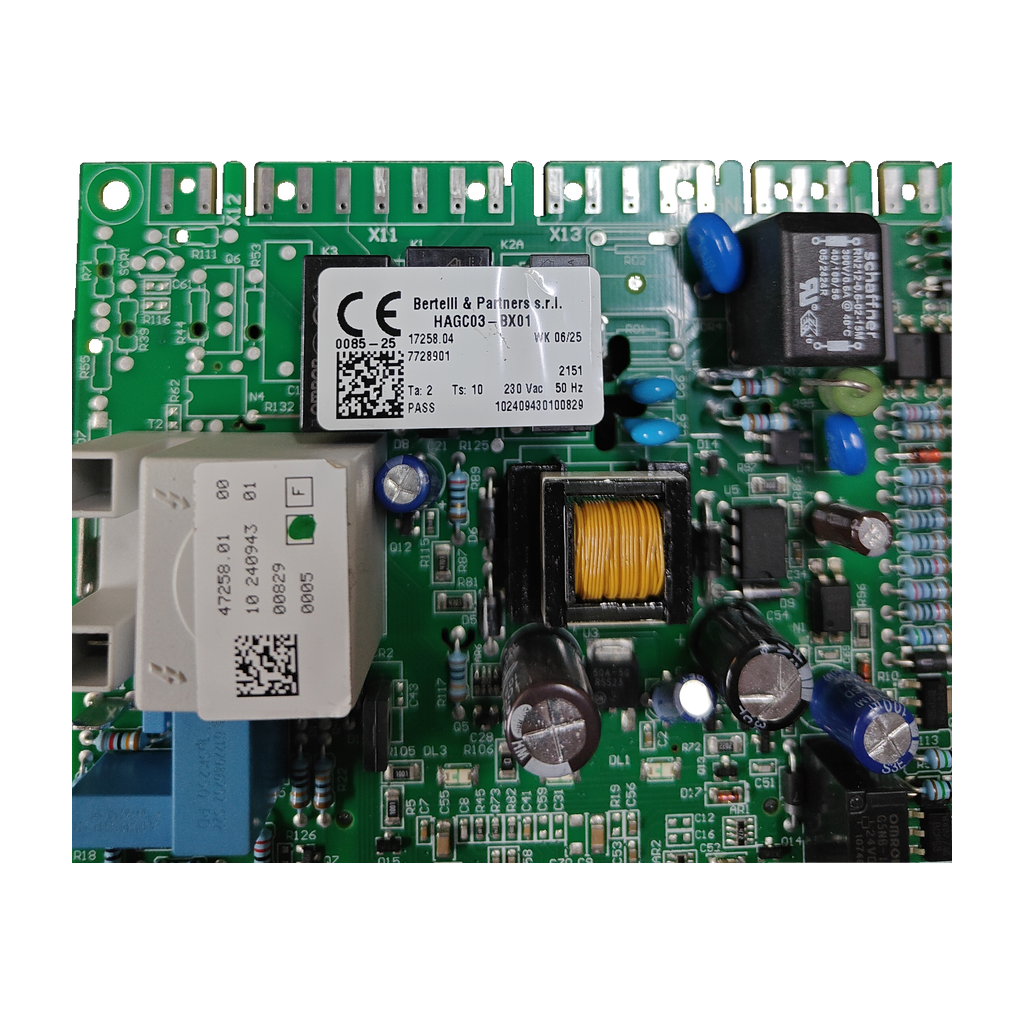

  1. Busca en la placa la serigrafía «HAGC03 - BX01» y el código de circuito 17258.04.
  2. Comprueba también el 7728901. Nuestra unidad lleva además 10240943100829 y «WK 06/25».
  3. Compara los códigos de la placa, no solo la caldera, y que el sufijo sea BX01.
  4. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
HAGC03-BX01Designación de la placa (serigrafía «HAGC03 - BX01»)
17258.04Código del circuito impreso (marcado en la placa)
7728901Código marcado en la placa
7726557Referencia de 8 tiendas, no oficial
710569200Catálogo Baxi 2016, pos. 154 «PCB B&P HAGC03 BX01»: una lectura da este código y otra el 722233100. En 2019, la BX04
125731400Referencia Roca según Sercatec y La Factoría; e-recambios da para esas Roca otro módulo, 288.93.0046 (sin resolver)
7691279Sercatec la iguala a la 7726557; La Factoría la da como original; ICG Calderas la vende para la Neodens Plus 28/28 F ECO sin ligarla a HAGC03-BX01 (sin resolver)
7713215«EX» en Fausto, Sercatec y MiniCraft; original en La Factoría; Antonelli: «ex codice» 771321500
722233100«EX» u «original» según la tienda, como el 7713215; Antonelli: «ex codice». Catálogo Baxi 2016: pos. 154 (placa) o 152 (panel/display), según el extracto
7713216Referencia De Dietrich de la «HAGC03-BX01 w/ist.3.0» (1 tienda)

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Baxi Roca Neodens Plus 28/28 FConfirmada por nuestro taller · también 4 fuentes para Neodens Plus (sin indicar 28/28 F)
  • Baxi Duo-Tec CompactCatálogo oficial Baxi 2016 (versión non CE), Antonelli y Ziperone (título). La 30 GA N.A. lleva la BX04 y no entra
Por confirmarPor confirmar
  • Baxi Duo-Tec Compact + (24 GA y 28 GA)2 fuentes: catálogo Baxi 2016 y Antonelli. Ricambi per Caldaie, solo tras comprobar el nº de serie; 24 GA y 28 GA, solo en Antonelli
  • Baxi Luna Duo-Tec (28 GA, +, IN, IN+), Duo-Tec Max y Max+, Nuvola Duo-Tec y +1 fuente firme (Antonelli). Ricambi per Caldaie, tras comprobar el nº de serie: no cuenta. Fausto y MiniCraft los listan sin decir que sea compatibilidad
  • Baxi Roca Platinum Compact 24/24 F2 fuentes: Sercatec y La Factoría; Wallapop la da para Platinum Compact sin indicar versión
No sirve para
  • Baxi Duo-Tec Compact 30 GA N.A.Catálogo Baxi 2019: lleva la «PCB B&P HAGC03 BX04», no la BX01
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos del manual de servicio Baxi (un origen)

Acceso a parámetros
Pulsar a la vez los dos botones unos 6 s: sale P01 con su valor (01)Manual de servicio Baxi
Calibración
Si el primer mensaje es E55 o E53, calibrar la placa antes que la calderaManual de servicio Baxi

Identificación y códigos del repuesto

Código marcado
WK 06/25

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Alimentacion en etiqueta
230 Vac 50 Hz

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Ts
10
Subcomponente relé Omron G5NB-1A-E
bobina 24 VDC; contacto 5 A 250 VAC
Material PCB
94V-0
Aplicación indicada en inventario
ROCA NEODENS PLUS 28/28 F
Código marcado
7728901; WK 06/25; 10240943100829

Síntomas de que puede fallar

Lo que revisa el técnico
E09 o E15: fallo de la válvula de gas

Revisa el cable placa-válvula (con E09, también el conector); con E15 el manual admite cambiar la placa.

E83 a E87: sin comunicación

Revisa el cable entre la unidad de mando y la placa, o el enlace RF.

Preguntas frecuentes

6 preguntas

¿Cómo reconozco que es la placa HAGC03-BX01?

Busca en la placa la serigrafía «HAGC03 - BX01» y los códigos 17258.04 y 7728901; nuestra unidad lleva además 10240943100829 y «WK 06/25». Antonelli la escribe «HACG03». Comprueba que el sufijo sea BX01: el catálogo Baxi de 2019 da la «BX04» a otra caldera.

¿Sirve para mi Roca Neodens Plus 28/28 F o para una Duo-Tec?

Sí para la Roca Neodens Plus 28/28 F: nuestro taller la ha confirmado, y Total Calderas, Sercatec, La Factoría y Wallapop la dan para Neodens Plus (sin indicar 28/28 F). La Duo-Tec Compact la lista el catálogo de recambios Baxi non CE (2016) y dos tiendas. Para la Compact + hay 2 fuentes; para Luna, Max y Nuvola, solo 1 firme: compara los códigos o llámanos al 919 931 595.

¿Cuál es el código oficial de Baxi de esta placa?

No está claro. El catálogo de recambios Baxi (abril 2016, versión non CE) lista la «PCB B&P HAGC03 BX01» en la pos. 154, pero su extracto admite dos lecturas del código: 710569200 o 722233100. El de 2019 da 710569200 en la pos. 154 con la etiqueta BX04. Ocho tiendas dan 7726557, que no figura en esos catálogos: compara el marcado de tu placa.

¿Qué diferencia hay entre 7726557, 7691279, 7713215, 722233100 y 7713216?

Sercatec iguala 7726557, 7691279 y la Roca 125731400, pero ICG Calderas vende la 7691279 sin ligarla a la HAGC03-BX01. 7713215 y 722233100 figuran como «EX» en varias tiendas; Antonelli lee el 722233100 como «ex codice» (anterior) y La Factoría ambos como originales; un extracto del catálogo Baxi 2016 pone el 722233100 en la fila 152 (panel/display) y otro en la de la placa. Pièces Express vende la «HAGC03-BX01 w/ist.3.0» como De Dietrich 7713216.

¿Hay que calibrar o ajustar la placa al montarla?

Según el manual de servicio Baxi de la placa HAGC03 BX01, si el primer mensaje del display es E55 o E53 hay que calibrar la placa antes que la caldera. Los parámetros se ven pulsando a la vez los dos botones unos 6 segundos (sale P01).

¿Puedo montarla yo mismo?

No es recomendable: la placa trabaja a 230 V y gobierna la válvula de gas. Total Calderas indica que debe instalarla un técnico especializado.

Cómo hemos verificado esta ficha

Bertelli & Partners s.r.l. HAGC03-BX01

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

Identidad HAGC03-BX01 contrastada por Baxi y varias tiendas. Sin resolver: lectura del catálogo 2016, 7713215/7713216, 7691279 y 288.93.0046.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Bertelli & Partners ni de Baxi Roca; las marcas se citan para indicar compatibilidad.
