Placa electrónica Bosch Junkers 4751G V006 · 8 708 300 093 para WT 14 AM 1 E 23: Pieza e identificador ampliado

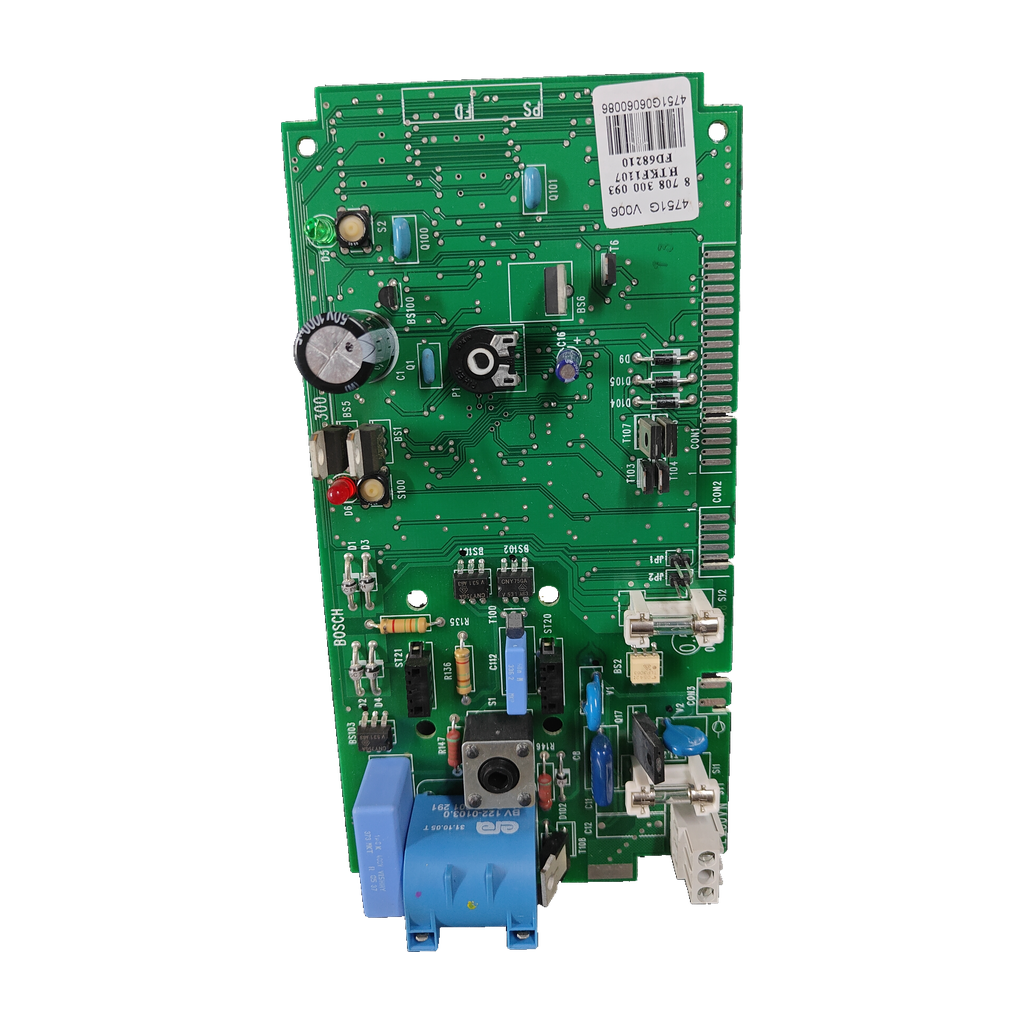

Placa electrónica Bosch Junkers 4751G V006 · 8 708 300 093 para WT 14 AM 1 E 23: vista 2

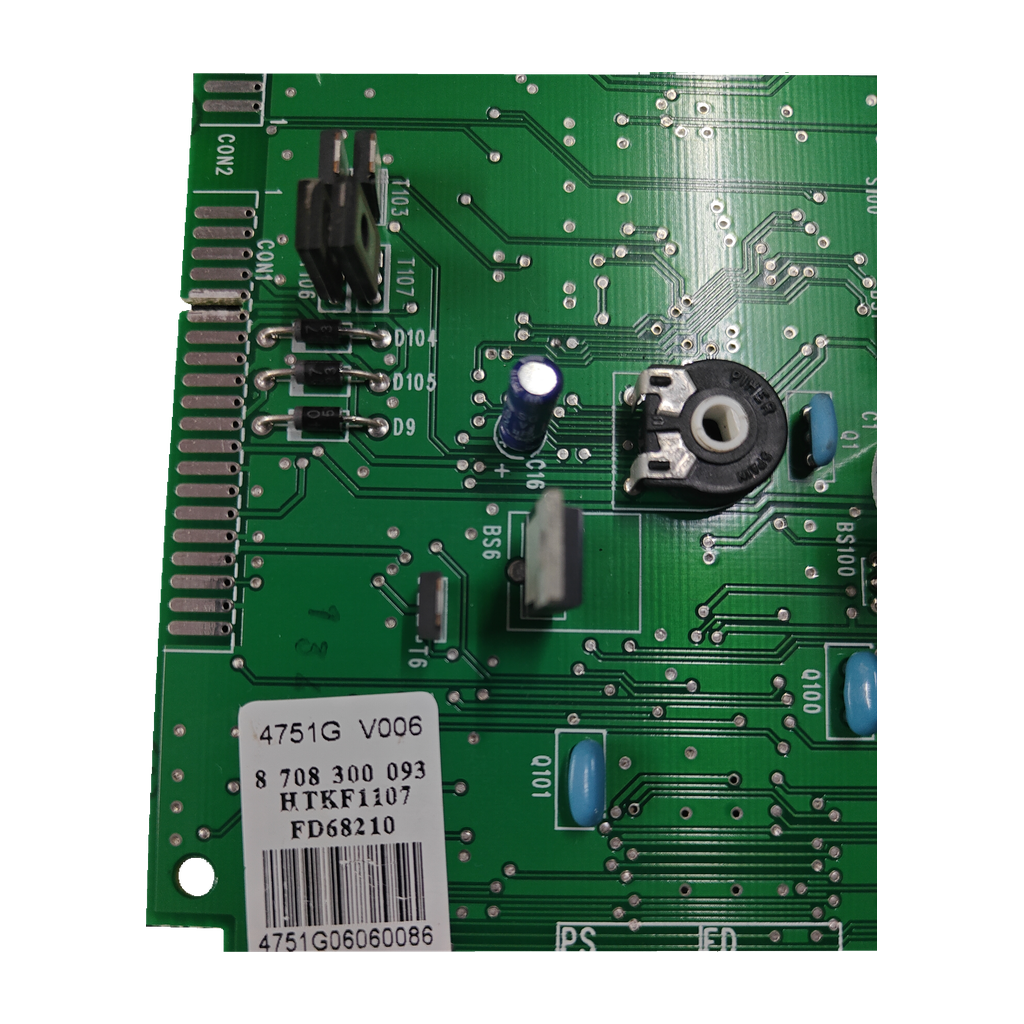

Placa electrónica Bosch Junkers 4751G V006 · 8 708 300 093 para WT 14 AM 1 E 23: vista 3

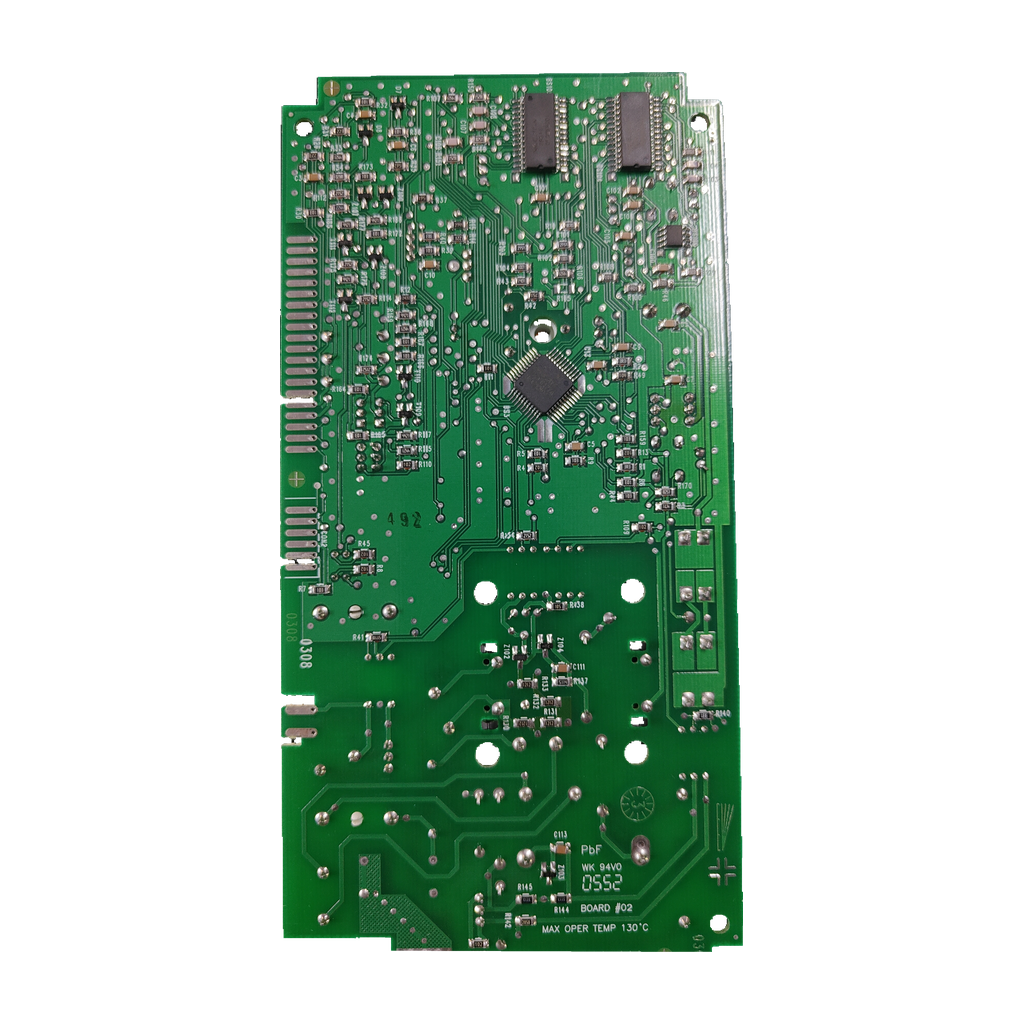

Placa electrónica Bosch Junkers 4751G V006 · 8 708 300 093 para WT 14 AM 1 E 23: vista 4

BoschFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

BoschCompatibilidad confirmada

Placa electrónica Bosch Junkers 4751G V006 · 8 708 300 093 para WT 14 AM 1 E 23

Referencia Bosch8 708 300 093

La 4751G V006 (8 708 300 093 / 096) es una placa electrónica Bosch para la caldera Junkers WT 14 AM 1 E 23, confirmada por nuestro taller. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Designación 4751G V006
Código 8 708 300 093
Fusible T2.0A
Junkers WT 14 AM 1 E 23

Todos los códigos de esta unidad4

Referencia Bosch (Junkers): 8 708 300 093
Código del circuito: 8 708 300 096
Modelo: 4751G V006
SKU Ecoklima: PLC209

Ninguna fuente externa une 8 708 300 093 ni 096 con la caldera: lo confirma nuestro taller. La lista oficial de Bosch 6720609072 no cita estos códigos. Las fichas de catálogo de Bosch 7702311054 (WT 14 AM 1 E 23) y 7702311063 (WTD 14 AM 1 E 23) no traen lista de piezas propia.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica de la caldera Junkers WT 14 AM 1 E 23, con un fusible T2.0A en la placa. Conviene que un técnico cualificado la compruebe antes de cambiarla.

Compruébalo en tu placa

Busca en la placa la designación 4751G V006 (revisión V006) y el código 8 708 300 093; el marcaje secundario es 8 708 300 096. También van marcados 4751G06060086 y HTKF1107;FD68210.
Compara el fusible T2.0A, el condensador Vishay 104K 400 V y el marcaje 130 °C · WK 94V0 · PbF.
No la confundas con la 8738711797 que algunas tiendas dan para la WT 14 AM1 E 23 o para la familia WT14AM/WT11, ni con la 8 708 300 112 ni con las placas Junkers 8 748 300 083 ni 8748300892: son otros códigos y ninguna fuente leída los une con esta pieza.
Mira el nombre de tu caldera en la placa de características: nuestro taller ha confirmado la WT 14 AM 1 E 23; la lista oficial de Bosch recoge una WTD 14 AM 1 E 23.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

4751G V006	Designación marcada en la placa (revisión V006)
8 708 300 093	Código marcado en la placa
8 708 300 096	Marcaje secundario de la placa; Openclima lo da como «versión de electrónica» de una placa Junkers (8708300096)
4751G06060086	Código marcado en la placa
HTKF1107;FD68210	Códigos marcados juntos en la placa

No la confundas con

8 708 300 112«Leiterplatte (transceiver)» de la lista oficial de las Junkers WTD/WTC 11/14/17 AM.E · Otro código; la lista no cita 8 708 300 093 ni 096
8 738 711 799«Steuergerät» (unidad de control) de la lista oficial; heizbude.de lo da para la WTD14 AM1 · Otra referencia; ninguna fuente dice que lleve esta placa
8738711797Placa o tarjeta electrónica que una tienda da para la Junkers WT 14 AM1E 23 y otra para la familia WT14AM/WT11 · Otro código; ninguna de las dos cita los de esta placa. Nuestro taller ha confirmado esta placa para la WT 14 AM 1 E 23
8 748 300 083«Leiterplatte Abgasüberwachung» (vigilancia de gases de escape) Junkers · Otra placa Junkers, con otro código

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Junkers WT 14 AM 1 E 23Confirmada por nuestro taller

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Marcados de esta unidad

Fusible en placa: T2.0A
Subcomponente condensador Vishay: 104K, 400 V
Marcaje PCB: temperatura máx. operación 130 °C · WK 94V0 · PbF
Aplicación indicada en inventario: JUNKERS WT 14 AM 1 E 23
Código marcado: HTKF1107;FD68210; 4751G06060086

Antes de cambiar la placa

Lo que revisa el técnico

Compara los marcados

4751G V006, 8 708 300 093 y HTKF1107;FD68210 deben coincidir con los de tu placa.

Revisa el fusible

La placa lleva un fusible T2.0A. Antes de dar la placa por averiada, comprueba que ese fusible no esté fundido.

Monta con un técnico

Que la monte un técnico cualificado. Corta siempre la corriente eléctrica de la caldera antes de trabajar en la parte eléctrica.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

En la placa va marcada la designación 4751G V006 (revisión V006) y el código 8 708 300 093; el marcaje secundario es 8 708 300 096. También figuran 4751G06060086 y HTKF1107;FD68210. Compara además el fusible T2.0A y el condensador Vishay 104K 400 V. Openclima da 8708300096 como «versión de electrónica» de una placa Junkers; ninguna fuente explica 4751G06060086 ni HTKF1107;FD68210.

¿Sirve para mi Junkers WT 14 AM 1 E 23?

Sí. Nuestro taller la ha confirmado para la Junkers WT 14 AM 1 E 23. Ninguna fuente externa leída une los códigos de esta placa con la caldera: la lista oficial de Bosch no cita los códigos de esta placa y la ficha de catálogo de Austria para la WT 14 AM 1 E 23 (artículo 7702311054) no trae lista de piezas. Comprueba el nombre exacto en la placa de características.

¿La WT 14 AM 1 E 23 y la WTD 14 AM 1 E 23 son la misma caldera?

Las fuentes leídas no lo dicen. La lista oficial de Bosch 6720609072 recoge la WTD 14 AM 1 E 23 (7 702 311 063 para AT, CH y DE; 7 702 311 055 para EE, HR, HU, LT, LV, PL, RO, SI y SK) y no cita los códigos de esta placa. Nuestro taller la ha confirmado para la WT 14 AM 1 E 23. Si tu aparato pone WTD, envíanos desde Contacto una foto de su placa de características.

¿Es la misma placa que la 8738711797 que dan otras tiendas para la WT 14 AM1 E 23?

Son códigos distintos. Una tienda da la 8738711797 para la WT 14 AM1E 23 y otra para la familia WT14AM/WT11; ninguna cita 8 708 300 093 ni 096. Nuestro taller ha confirmado esta placa (4751G V006) para la WT 14 AM 1 E 23. Compara el código marcado en tu placa antes de pedir.

¿Es la misma que la 8 708 300 112 o la unidad de control 8 738 711 799 de la lista oficial?

No consta que sea la misma. Son códigos distintos: la lista oficial de las Junkers WTD/WTC 11/14/17 AM.E da 8 708 300 112 como «Leiterplatte (transceiver)» y 8 738 711 799 como «Steuergerät» (unidad de control); heizbude.de también da la 8738711799 para la WTD14 AM1. Ninguna fuente dice que incluyan esta placa.

¿Qué fusible lleva esta placa?

Nuestro taller anota en la placa un fusible T2.0A. La lista oficial de las WTD/WTC 11/14/17 AM.E ofrece un fusible T2A (10 unidades), 8 744 503 011, como recambio aparte, pero no dice que sea el de esta placa.

¿Quién debe montarla?

Un técnico cualificado debe montarla. Corta siempre la corriente eléctrica de la caldera antes de trabajar en la parte eléctrica. Si tu caldera no es la WT 14 AM 1 E 23, envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características, o llama al 919 931 595.

Cómo hemos verificado esta ficha

Bosch 4751G V006

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Un solo origen externo (Openclima) da 8708300096 como versión de electrónica de una placa Junkers; ninguna fuente cita 8 708 300 093 con la caldera. Una tienda da otro código (8738711797) para la WT 14 AM1E 23 y otra para la familia WT14AM/WT11. La caldera la confirma nuestro taller.

Fuentes consultadas

Openclima: ficha de la placa electrónica Junkers (8708300096)Título y descripción: «Versión de Electrónica: 8708300096»

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Bosch ni de Junkers; las marcas se citan para indicar compatibilidad.
