Placa electrónica Bosch 8748300486 para Junkers ZWA 24 1KE23: Pieza e identificador ampliado

Placa electrónica Bosch 8748300486 para Junkers ZWA 24 1KE23: vista 2

Placa electrónica Bosch 8748300486 para Junkers ZWA 24 1KE23: vista 3

BOSCHFotos de esta unidad

1 / 3

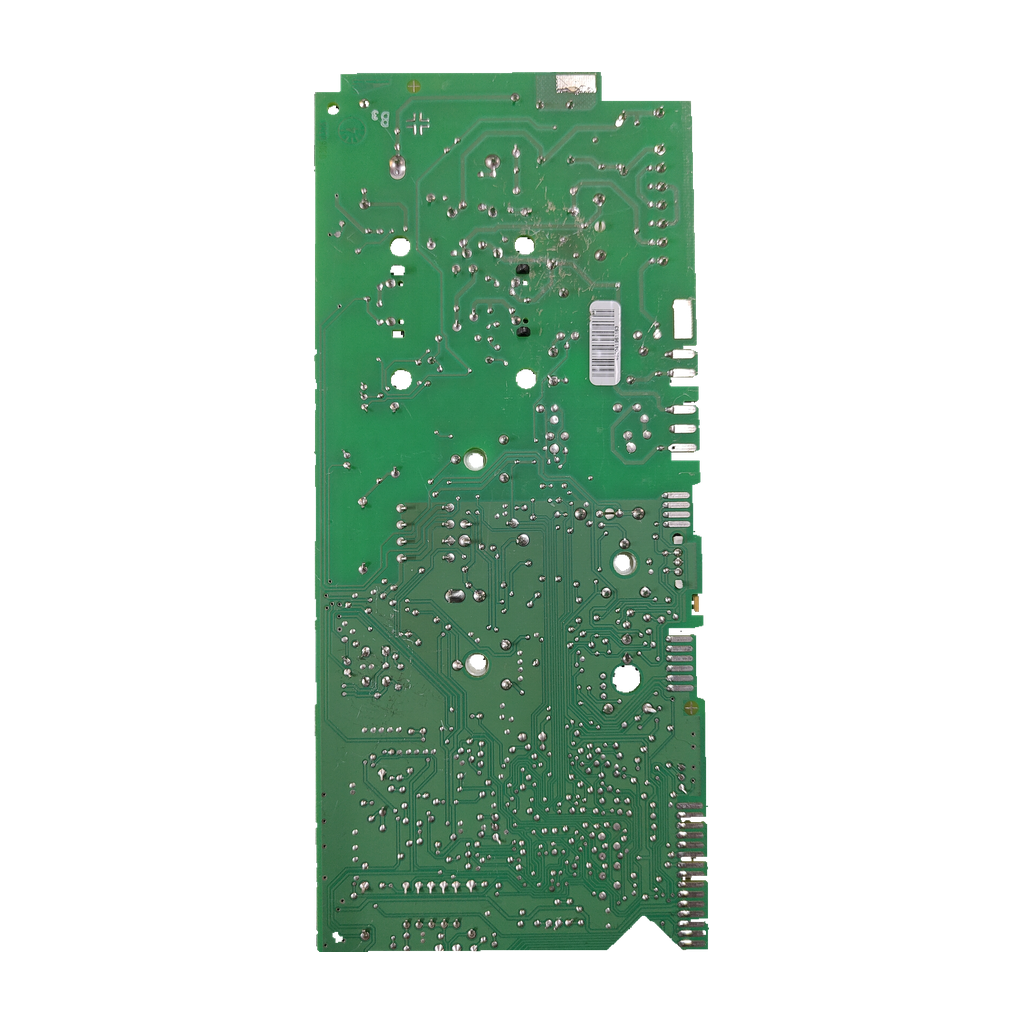

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

BoschCompatibilidad confirmada

Placa electrónica Bosch 8748300486 para Junkers ZWA 24 1KE23

Referencia Bosch8748300486

La 8748300486 es una placa electrónica Bosch (8 748300 impreso y 486 a mano) que nuestro taller ha confirmado para la Junkers ZWA 24 1KE23. Un anuncio externo la da para la familia Eurosmart ZWA 24-1. Pieza usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

8 748300 + manuscrito 486
Confirmada: ZWA 24 1KE23
Fusibles T1,25A y T2A
Marcado HT II-2a

Todos los códigos de esta unidad2

Referencia Bosch (Junkers): 8748300486
SKU Ecoklima: PLC207

Los marcados están leídos en la propia pieza. Solo un anuncio externo (keej.it, 2023) nombra la 8748300486, sin precisar variante; las listas oficiales de la serie dan otras placas.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de la caldera. Según el anuncio de una placa de la serie (8748300561), este tipo de placa gestiona el encendido, la modulación, las seguridades y la comunicación. Antes de sospechar de ella, comprueba la alimentación, los fusibles y los conectores.

Compruébalo en tu placa

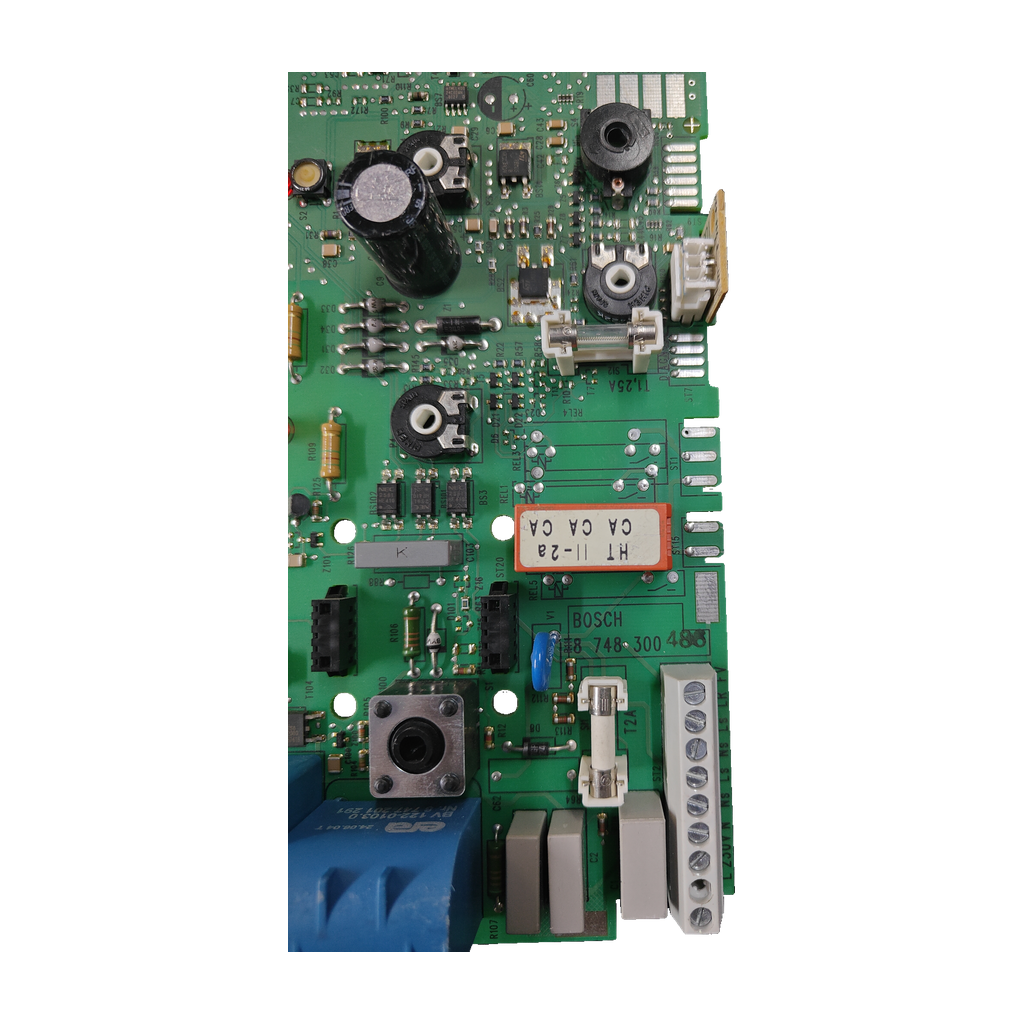

Busca en el circuito impreso el código 8 748300 en serigrafía y, escrito a mano a continuación, el sufijo 486: juntos forman 8748300486.
Compara los demás marcados: HT II-2a, los relés HT-2A y H1 II-2, y los fusibles T1,25A (portafusible de vidrio) y T2A (cerámico).
No te fíes solo del comienzo 8 748 300: otras placas de la serie, como la 8 748 300 431 o la 8 748 300 496, empiezan igual y son otros códigos.
Comprueba en la placa de características de tu caldera que el modelo es ZWA 24 1KE23.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.

Códigos de esta pieza

8748300486	Código principal: serigrafía 8 748300 + sufijo manuscrito 486 (en formato Bosch, 8 748 300 486). Un anuncio externo lo da como número de pieza
8 748300	Serigrafía impresa en el circuito (PCB)
486	Sufijo manuscrito en el circuito, junto al 8 748300
HT II-2a	Marcado HT II-2a. Nuestro taller lo anota en la identificación de la pieza (junto con 8 748 300) y, en su ficha técnica, como marcado de un relé
HT-2A	Marcado de un relé de la placa
H1 II-2	Marcado de un relé de la placa (nuestro taller anota también H1 11-2A como relé)
CA CA CA	Marcado CA CA CA. Nuestro taller lo anota como código marcado de la pieza y, en su ficha técnica, junto al relé H1 II-2

No la confundas con

8 748 300 431Placa de la lista oficial de recambios de la ZWA 24-1 K (documento 7 181 465 352) · Otro código: acaba en 431, no en 486.
8 748 300 496Placa de la lista oficial de recambios de la ZWA 24-1 A (documento 7 181 465 343) · Otro código: acaba en 496, no en 486.
8748300561 / 8748300488Placas que varias tiendas dan para las Eurosmart ZWA 24-1 AM y KM · Otros códigos. En lo que pudimos leer, ninguna fuente los une a la 8748300486.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Junkers ZWA 24 1KE23Confirmada por nuestro taller

Por confirmarPor confirmar

Junkers Eurosmart ZWA 24-11 origen: anuncio de un particular en keej.it, sin precisar la variante

No sirve para

Junkers ZWA 24-1 KSu lista oficial de recambios (ed. 28.8.02) da otra placa: 8 748 300 431. Un manual de la serie lista la K 23, de nombre parecido a 1KE23; no está establecido que sea la misma caldera.
Junkers ZWA 24-1 ASu lista oficial de recambios (ed. 28.8.02) da otra placa: 8 748 300 496

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Serigrafia junto al portafusible de vidrio: T1,25A

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Relé subcomponente: H1 11-2A · HT-2A · H1 II-2; marcado CA CA CA
Aplicación indicada en inventario: ZWA 24 1KE23

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Compara el sufijo

Las listas oficiales dan placas distintas que empiezan igual (431, 496). Comprueba que la tuya lleva 8 748300 impreso y 486 escrito a mano.

Fusibles T1,25A y T2A

La placa lleva serigrafiados T1,25A (portafusible de vidrio) y T2A (cerámico). Comprueba que no estén fundidos antes de cambiarla.

Monta con un técnico

Placa electrónica de una caldera de gas conectada a la red eléctrica: debe montarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa Bosch 8748300486?

En el circuito impreso va impreso 8 748300 y, escrito a mano a continuación, el sufijo 486: juntos dan 8748300486 (8 748 300 486 en formato Bosch). Compara también HT II-2a, los relés HT-2A y H1 II-2, y los fusibles serigrafiados: T1,25A junto al portafusible de vidrio y T2A junto al cerámico.

¿Sirve para mi Junkers ZWA 24 1KE23?

Sí. Nuestro taller la ha confirmado para la Junkers ZWA 24 1KE23. Una fuente externa (un anuncio italiano en keej.it) da la 8748300486 para la familia Eurosmart ZWA 24-1 sin citar la variante 1KE23, así que la confirmación es la del taller. Comprueba el modelo en la placa de características de tu caldera.

¿Y si mi caldera es una ZWA 24-1 K, ZWA 24-1 A o ZWA 24-1 AM/KM?

No la damos por válida sin comprobarla. Las listas oficiales de recambios de la ZWA 24-1 K y de la ZWA 24-1 A (ed. 28.8.02) dan otras placas: 8 748 300 431 y 8 748 300 496. Un manual de la serie lista la ZWA 24-1 K 23, de nombre parecido a 1KE23: no está establecido que sea la misma caldera. Varias tiendas dan la 8748300561 para la ZWA 24-1 AM y KM. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la caldera, o llámanos al 919 931 595.

¿Es lo mismo la 8748300486 que la 8748300561 o la 8748300488?

No lo sabemos. Varias tiendas dan la 8748300561 / 8748300488 para las ZWA 24-1 AM y KM, y dos tiendas italianas dan la 8748300488 como código anterior de la 8748300561. En el texto que pudimos leer de esas páginas no aparece la 8748300486, así que no podemos decir que sea equivalente ni sustituible: no las cambies entre sí sin comprobarlo.

¿Qué significan el 8 748 300, el 486 manuscrito y el HT II-2a?

8 748300 es el código impreso en el circuito y el 486 manuscrito lo completa: 8748300486. El 8 748 300 por sí solo no basta: las listas oficiales muestran otras placas que empiezan igual (431 en la ZWA 24-1 K, 496 en la ZWA 24-1 A). HT II-2a, HT-2A y H1 II-2 son marcados de la placa y de sus relés; ninguna fuente abierta los explica, úsalos solo para comparar.

¿Qué fusibles lleva y qué valores tienen?

Nuestra unidad lleva serigrafiado T1,25A junto al portafusible de vidrio y T2A junto al cerámico. La lista oficial de la ZWA 24-1 K da T2A 1 904 521 341 y T1,25A 1 904 522 338; la de la ZWA 24-1 A da 2 A 1 904 521 341 y 1.25A 1 904 522 338. Son datos de otras variantes: comprueba los de tu placa.

¿Quién debe montarla y qué reviso antes de cambiarla?

Un técnico cualificado: es la placa electrónica de una caldera de gas conectada a la red eléctrica. Antes de cambiarla, comprueba la alimentación, los fusibles y los conectores (consejo general).

Cómo hemos verificado esta ficha

BOSCH 8748300486

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Compatibilidad con la ZWA 24 1KE23 confirmada por nuestro taller. Un solo origen externo (anuncio italiano, posible copia de un anuncio de eBay) nombra la 8748300486, sin variante; las listas oficiales de A y K dan otras placas.

Fuentes consultadas

keej.it: anuncio de un particular con la placa 8748300486 (Caserta, 2023)Da la 8748300486 como número de pieza de la placa de la ZWA 24-1 Eurosmart, sin variante. Posible copia de un anuncio de eBay.

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Bosch ni de Junkers; las marcas se citan para indicar compatibilidad.
