Placa electrónica 8613310161_V02 para calderas Junkers ZSC 35-3 MFA y ZWN 25-8 MFA 31: Pieza e identificador ampliado

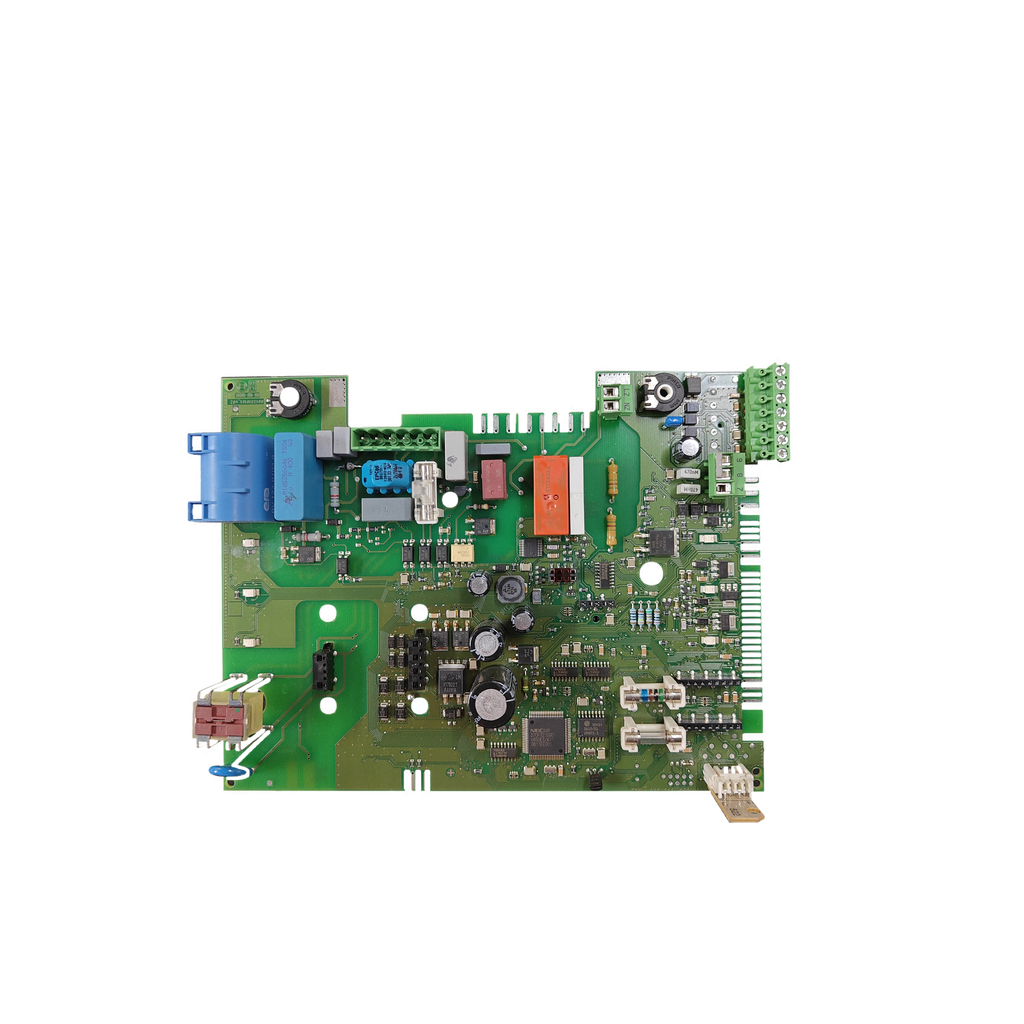

Placa electrónica 8613310161_V02 para calderas Junkers ZSC 35-3 MFA y ZWN 25-8 MFA 31: vista 2

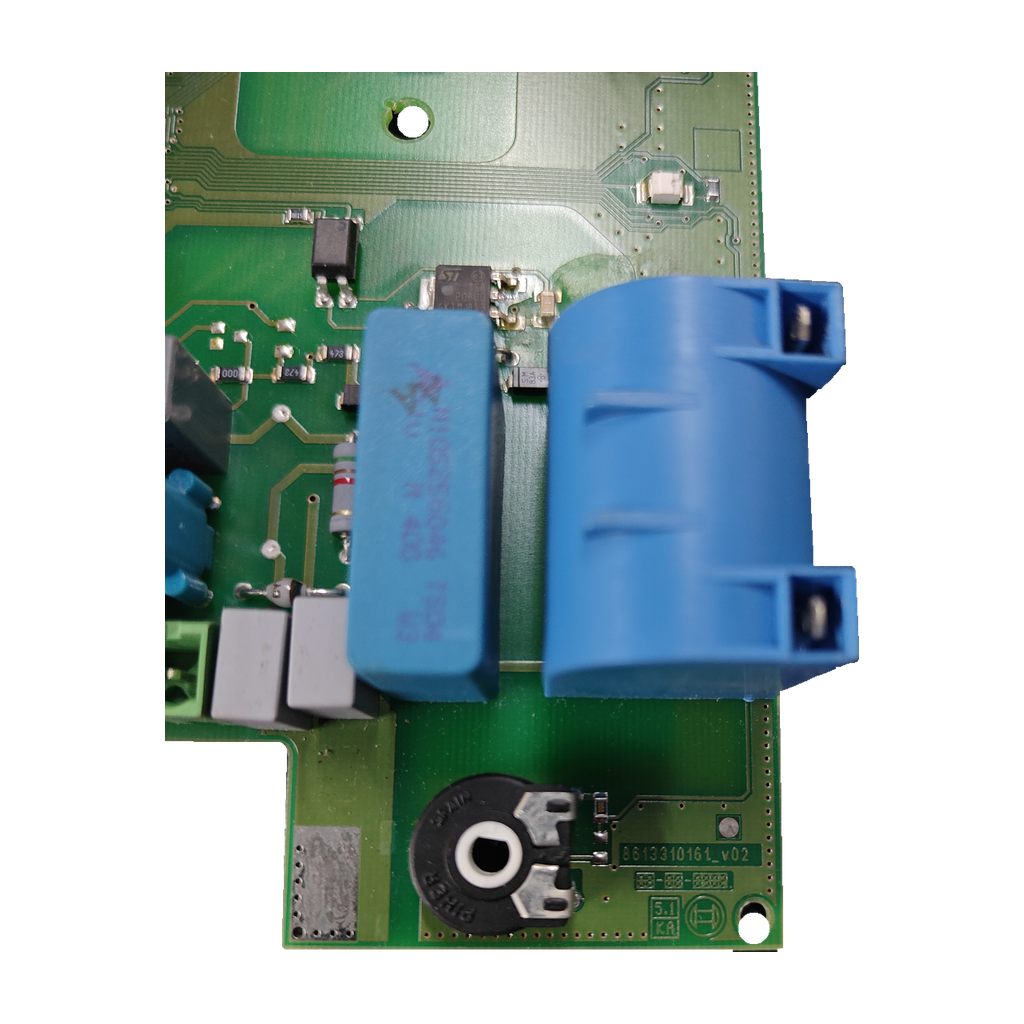

Placa electrónica 8613310161_V02 para calderas Junkers ZSC 35-3 MFA y ZWN 25-8 MFA 31: vista 3

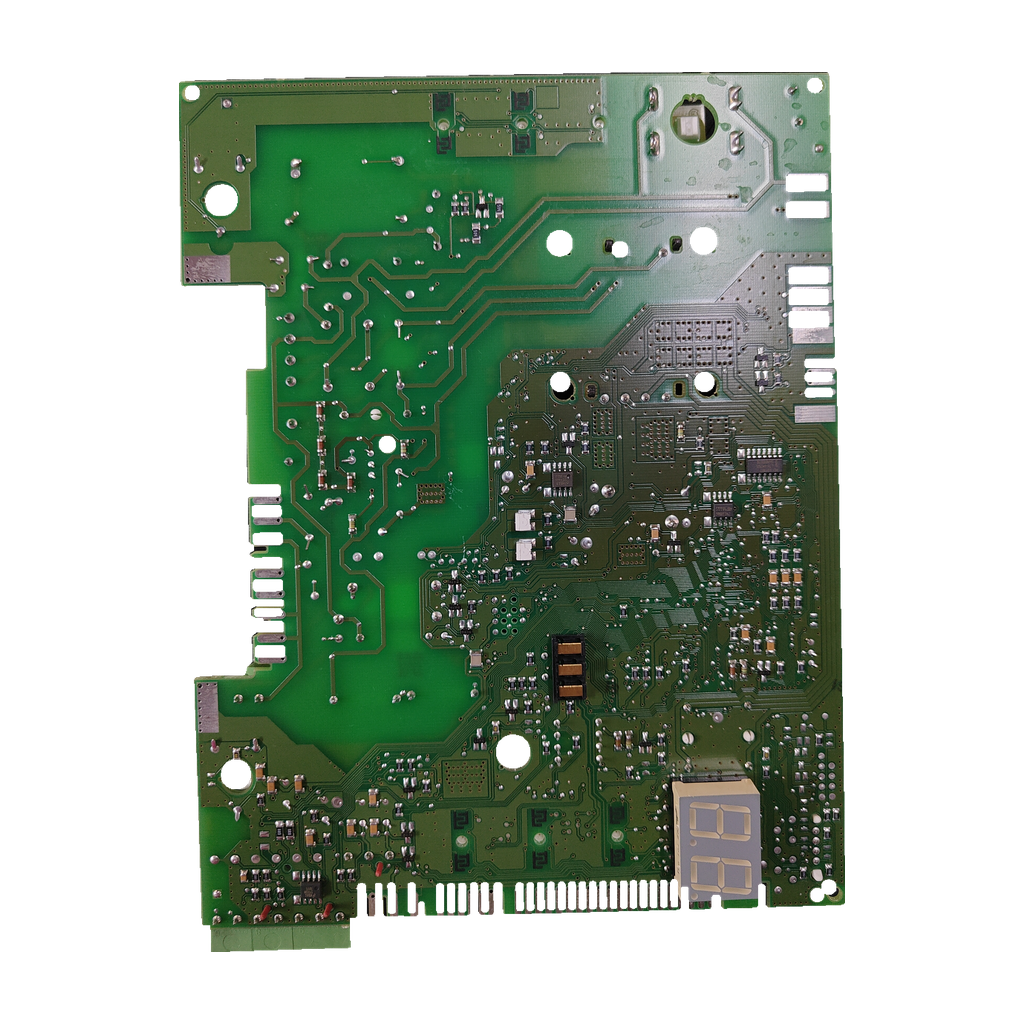

Placa electrónica 8613310161_V02 para calderas Junkers ZSC 35-3 MFA y ZWN 25-8 MFA 31: vista 4

BoschFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

BoschCompatibilidad confirmada

Placa electrónica 8613310161_V02 para calderas Junkers ZSC 35-3 MFA y ZWN 25-8 MFA 31

Código del circuito8613310161_V02

La 8613310161_V02 es el código del circuito de una placa electrónica para calderas Junkers, confirmada por nuestro taller para las calderas ZSC 35-3 MFA y ZWN 25-8 MFA 31. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Circuito 8613310161_V02
ZSC 35-3 MFA (taller)
ZWN 25-8 MFA 31 (taller)
Marcas 5.1KA / 2.1 KA

Todos los códigos de esta unidad3

Código del circuito: 8613310161_V02
Referencia Bosch: 8613310161-V02
SKU Ecoklima: PLC265

El código del circuito es 8613310161_V02. Ninguna fuente externa abierta lo une con una referencia de catálogo de Junkers o Bosch: compara el código completo, con el sufijo _V02.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica de una caldera Junkers, con relés y otros componentes marcados en el circuito.

Compruébalo en tu placa

Busca en la placa el código de circuito 8613310161_V02 (serigrafía). En la bolsa figura como 8613310161-V02.
Compara el código completo, con el sufijo _V02 (la revisión visible en la placa), y no solo las cifras 8613310161.
Mira el código marcado en tu placa: nuestras unidades llevan 5.1KA (ZSC 35-3 MFA) y 2.1 KA (ZWN 25-8 MFA 31).
No la confundas con el relé marcado RT314024: es un componente de la placa, no su código.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.

Códigos de esta pieza

8613310161_V02	Código del circuito (serigrafía), marcado en la placa · también 8613310161-V02 (el de la bolsa) · V02 es la revisión o variante visible en la placa
8613310161	Parte numérica del código del circuito, sin el sufijo _V02
5.1KA	Código marcado en la unidad de la ZSC 35-3 MFA
2.1 KA	Código marcado en la unidad de la ZWN 25-8 MFA 31
RT314024	Marcado del relé naranja de la unidad PLC265 (subcomponente, no es el código de la placa)
PLC265	Referencia de nuestro almacén de la unidad marcada 5.1KA
PLC261	Referencia de nuestro almacén de la unidad marcada 2.1 KA

No la confundas con

RT314024Marcado del relé naranja de la unidad PLC265 · Es un componente de la placa, no su código: el de la placa es 8613310161_V02
8748300744Tarjeta electrónica de la ZWN 25-8MFA 23 S2800 en el despiece de un distribuidor · Es otro código: la placa de esta ficha es 8613310161_V02

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Junkers ZSC 35-3 MFAConfirmada por nuestro taller
Junkers ZWN 25-8 MFA 31Confirmada por nuestro taller

No sirve para

Junkers ZWN 25-8MFA 23 S2800Un despiece de distribuidor (Suner) le asigna otra tarjeta electrónica: 8748300744

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de nuestro inventario

Relé azul, carga marcada: 16 A / 250 VAC
Relé azul, temperatura/clase marcada: T85
Componente pasivo, marcaje literal: 470nM
Aplicación indicada en inventario: ZSC 35-3 MFA
Marca indicada: Junkers

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Relés marcados

La unidad PLC265 lleva un relé azul marcado 16 A / 250 VAC (T85) y un relé naranja marcado RT314024. Compara su marcado con el de tu placa.

Foto de la serigrafía

Haz una foto nítida del código 8613310161_V02 de tu placa y compárala con las de esta ficha.

Monta con un técnico

Pieza eléctrica de una caldera: debe montarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa 8613310161_V02?

El código de circuito 8613310161_V02 está serigrafiado en la placa; en la bolsa figura como 8613310161-V02. V02 es la revisión o variante que se ve en la placa o en la etiqueta. Compara además el código marcado: 5.1KA en nuestra unidad para la ZSC 35-3 MFA y 2.1 KA en la de la ZWN 25-8 MFA 31.

¿Sirve para mi Junkers ZSC 35-3 MFA o ZWN 25-8 MFA 31?

Sí. Nuestro taller ha confirmado esta placa para la ZSC 35-3 MFA y para la ZWN 25-8 MFA 31. Ninguna fuente externa que hemos abierto recoge el código 8613310161, y la lista de recambios oficial de Junkers de la serie ZSC/ZWC -3MFA (6720613792, 2007/05) no da número legible para la placa. Por eso no damos una referencia de catálogo: compara el código marcado en tu placa.

¿Qué diferencia hay entre la unidad marcada 5.1KA y la marcada 2.1 KA?

Las dos llevan el mismo código de circuito, 8613310161_V02. La 5.1KA está confirmada por el taller para la ZSC 35-3 MFA y la 2.1 KA para la ZWN 25-8 MFA 31. Ninguna fuente abierta explica esa marca ni si ambas placas son intercambiables entre sí: no lo damos por hecho.

¿Qué significa cada código que lleva la placa?

8613310161_V02 es el código del circuito (serigrafía) y V02 su revisión visible. 5.1KA y 2.1 KA son códigos marcados en cada unidad. RT314024 es el marcado del relé naranja de la unidad PLC265, no de la placa. PLC265 y PLC261 son referencias de nuestro almacén. Ninguna fuente abierta explica los códigos KA.

¿Qué componentes debo comparar antes de montarla?

En la unidad PLC265 hemos anotado un relé azul marcado 16 A / 250 VAC y T85, un relé naranja marcado RT314024 y un componente marcado 470nM. Comprueba que el marcado de tu placa coincide con estos valores.

¿Vale para otras variantes de la ZWN 25-8 MFA, como la 23 S2800?

No lo damos por hecho. El despiece de un distribuidor (Suner) asigna a la ZWN 25-8MFA 23 S2800 la tarjeta electrónica 8748300744, otro código. Nuestro taller solo ha confirmado la ZWN 25-8 MFA 31 y la ZSC 35-3 MFA. Para otro modelo, envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de tu caldera, o llámanos al 919 931 595.

¿Quién debe montar esta placa?

Un técnico cualificado. El relé de la unidad PLC265 lleva marcado 16 A / 250 VAC. Antes de tocar nada, corta la alimentación eléctrica de la caldera.

Cómo hemos verificado esta ficha

Bosch 8613310161_V02

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

Código y calderas confirmados por nuestro taller. Ninguna fuente externa abierta recoge aún el código 8613310161; la lista oficial de Junkers 6720613792 no da número legible para la placa. El inventario la recoge como Bosch en una unidad y como Junkers en la otra.

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Bosch ni de Junkers; las marcas se citan para indicar compatibilidad.
