Placa electrónica Bosch 8 748 300 485 · para Junkers ZWA 24 1KM 23: Pieza e identificador ampliado
Placa electrónica Bosch 8 748 300 485 · para Junkers ZWA 24 1KM 23: vista 2
Placa electrónica Bosch 8 748 300 485 · para Junkers ZWA 24 1KM 23: vista 3
Placa electrónica Bosch 8 748 300 485 · para Junkers ZWA 24 1KM 23: vista 4
BoschFotos de esta unidad
1 / 4

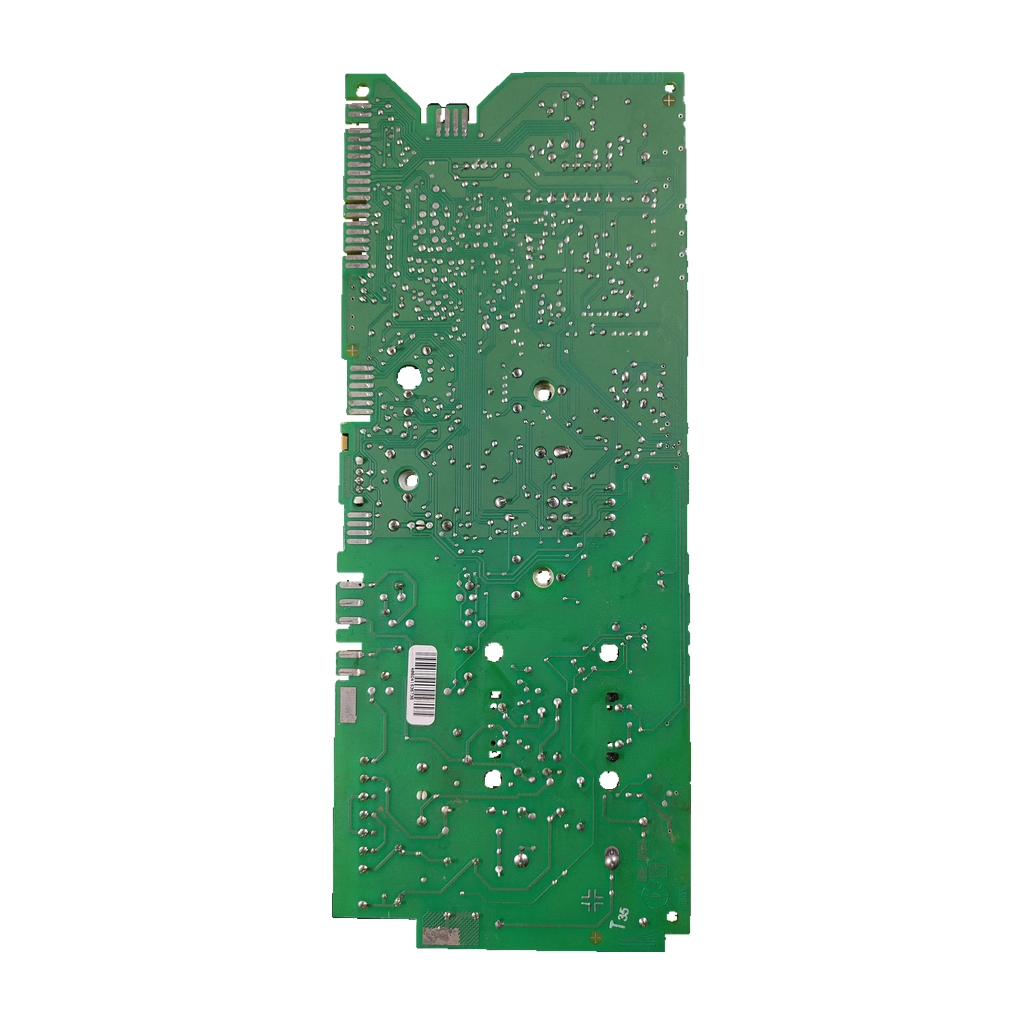

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

BoschCompatibilidad confirmada

Placa electrónica Bosch 8 748 300 485 · para Junkers ZWA 24 1KM 23

Referencia Bosch8 748 300 485

La 8 748 300 485 es una placa electrónica de control Bosch con relé SCHRACK RT134024. Nuestro taller la ha confirmado para la Junkers ZWA 24 1KM 23. Los anuncios la sitúan en calderas Junkers/Bosch. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Código Bosch 8 748 300 485
  • Relé 24 V DC · 12 A
  • Fusibles T1.25A y T2A
Todos los códigos de esta unidad2
Referencia Bosch
8 748 300 485
SKU Ecoklima
PLC225

Los anuncios lo escriben «8748300485», «8 748 300 / 485» o, en uno de Wallapop, «8 748 300 485/8». Compara los dígitos de la placa.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la electrónica de una caldera de gas Bosch/Junkers: monta un relé de 24 V DC y una bornera de red (L 230 V N). Se sospecha de ella si la caldera no arranca o se apaga sin motivo y ya se han descartado los fusibles y las conexiones.

Compruébalo en tu placa
  1. Busca en la placa el código BOSCH 8 748 300 485 (puede escribirse 8748300485 o 8 748 300 / 485).

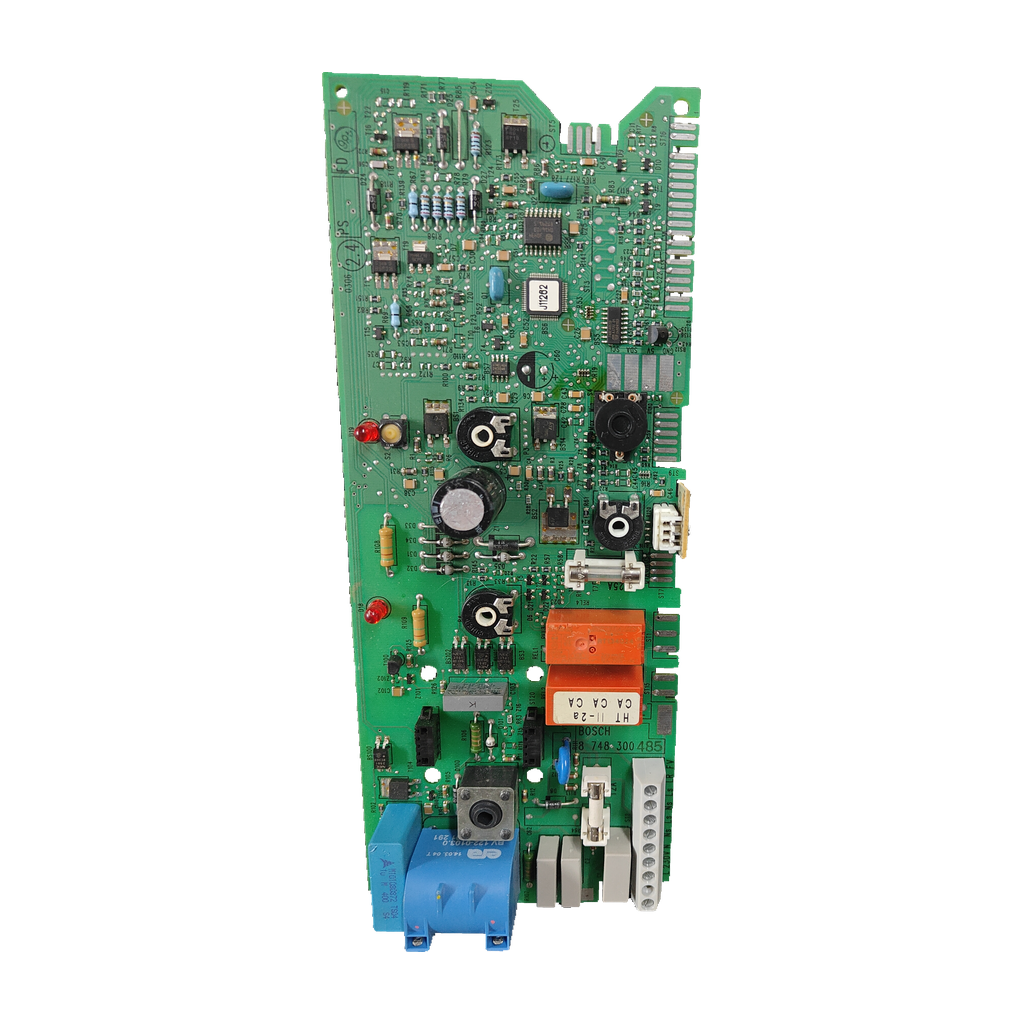

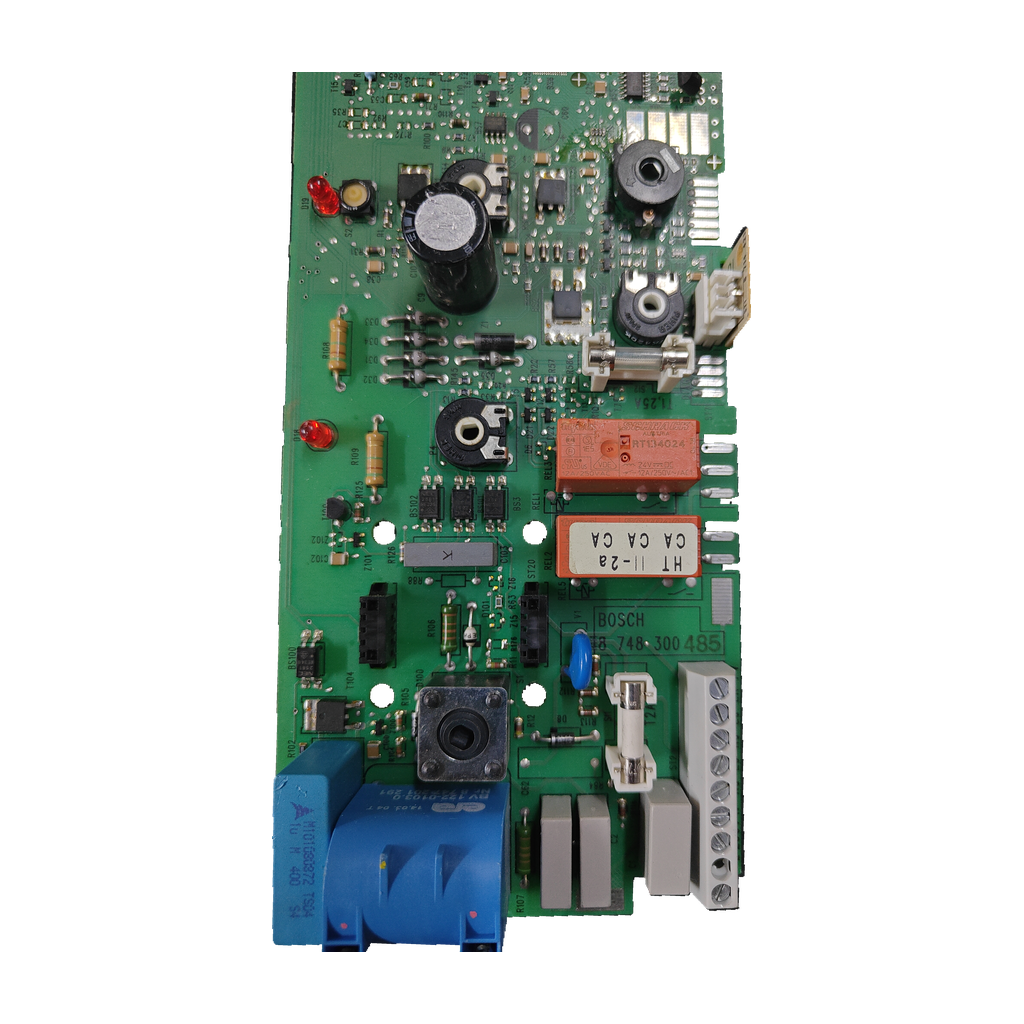

  2. Compara el relé SCHRACK RT134024, los fusibles T1.25A y T2A y la bornera L 230 V N con las fotos.
  3. No la confundas con la 8748300561, que dos tiendas dan para la ZWA 24-1 KM 23: es otro código.
  4. Cuenta los contactos del conector ST16: un usuario de foro dice que esta placa tiene 19.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
8 748 300 485Código Bosch de la placa, marcado en el circuito
RT134024Relé SCHRACK (TE Connectivity) montado en la placa
HT II-2a / CA CA CAAdhesivo de trazabilidad sobre el relé
No la confundas con
  • 8748300561Placa Junkers que dos tiendas dan para la ZWA 24-1 KM 23 y una tercera para la ZWA 24-1 KM. Un catálogo sin modelo, una tienda y un despiece de terceros de la ZWA 24-1 KM la marcan «ex 488» (8748300488). Una tienda lista también 87483004170 · Otro código: ninguna de esas fuentes cita la 485. Nuestro taller confirma la 485 para la ZWA 24 1KM 23. Compara el marcado.
  • 8 748 300 369 / 8 748 300 496Códigos que un usuario de foro da para la placa de la Junkers ZWA24-1 · Terminan distinto. El foro excluye la 485 de esa caldera; nuestro taller la confirma para la ZWA 24 1KM 23.
  • 8748301340Otro código que un anuncio de Taobao lista junto al 8748300485 · 1 fuente, sin confirmar: no es el marcado de esta placa. Compara los dígitos.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Junkers ZWA 24 1KM 23Confirmada por nuestro taller · un anuncio de Wallapop la da para la Eurosmart ZWA 24
Por confirmarPor confirmar
  • Junkers Eurosmart ZWA 24 (otras variantes)1 fuente: anuncio de Wallapop, sin indicar el sufijo
  • Bosch Elite HT II-Aa1 fuente: anuncio de AliExpress, según el título
  • Dakon DAGAS 1 B1 fuente: un usuario de foro dice que placas como esta van en ella
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Relé SCHRACK RT134024

Tipo
Relé de potencia para PCB, monoestable, 1 contacto NATE Connectivity
Bobina
24 V DCTE Connectivity
Contacto
12 ATE Connectivity

Datos de un foro técnico (no oficiales)

Clave de codificación
N.º 163 · 3,47 kΩ entre 1 y 2 · 616 Ω entre 2 y 3Foro Monitor
Conector ST16
19 contactos en esta placaForo Monitor

Identificación y códigos del repuesto

Código PCB
BOSCH 8 748 300 485
Relé montado
SCHRACK RT134024

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Relé SCHRACK RT134024
bobina 24 V DC; contacto 12 A/250 V AC1
Fusibles marcados
T1.25A; T2A
Bornera/marcaje PCB
L 230 V N

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Tipo de pieza y código PCB
Placa electrónica/PCB de caldera; BOSCH 8 748 300 485

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no detecta la llama y se apaga a menudo; tras 10 min sin corriente el primer ciclo funciona y los siguientes fallan más.

Lo contaba un usuario de foro con esta placa en una Bosch de modelo desconocido; otro apunta a resoldar condensadores (no comprobado). Que lo diagnostique un técnico antes de cambiar la placa.

Antes de cambiar la placa

Lo que revisa el técnico
Monta con un técnico

Lleva tensión de red (L 230 V N) y gobierna una caldera de gas: que la monte un instalador cualificado.

Fusibles T1.25A y T2A

La placa marca estos dos fusibles. Revisa los de tu placa antes de darla por mala.

Conector ST16 y clave

Un foro cuenta 19 contactos en el ST16 de esta placa. La «spina di codifica» es pieza aparte en el despiece de un tercero. Compara conectores y clave.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué debo comparar?

En el circuito: BOSCH 8 748 300 485 (en anuncios, también 8748300485). Compara además el relé SCHRACK RT134024, los fusibles T1.25A y T2A y la bornera L 230 V N.

¿Sirve para mi Junkers ZWA 24 1KM 23?

Sí. Nuestro taller la ha confirmado para la Junkers ZWA 24 1KM 23. Un anuncio de Wallapop la da también para la «Junkers EUROSMART ZWA 24», sin indicar el sufijo.

¿Sirve para otras calderas?

No hay despiece oficial leído que cite la 485. Wallapop la da para la Eurosmart ZWA 24 y AliExpress para una Bosch Elite HT II-Aa; Publi24 y Taobao, para una Junkers y una Bosch sin modelo. Un usuario de foro dice que placas como esta van en una Dakon DAGAS 1 B. Cada caldera tiene 1 fuente: por confirmar. Para otra, envíanos desde Contacto foto de la placa y de la caldera o llama al 919 931 595.

¿Es cierto que esta placa no es para la ZWA 24-1?

Lo afirmó un usuario de un foro técnico. En el mismo hilo, un usuario decía que la placa de la ZWA24-1 acaba en 369 o 496 y que el conector ST16 de esta tiene 19 contactos, no 16. Son opiniones de foro (2010-2017). Nuestro taller la ha confirmado para la ZWA 24 1KM 23. Compara código y conectores.

¿Es lo mismo la 8 748 300 485 que la 8748300561?

No son el mismo código y no sabemos si son intercambiables. Dos tiendas dan la 8748300561 para la ZWA 24-1 KM 23 y otra para la ZWA 24-1 KM. Un catálogo sin modelo, una tienda y un despiece de terceros de la ZWA 24-1 KM («8 748 300 561 0 · ex 488-0») la marcan «ex 488». Ninguna cita la 485. Nuestro taller ha confirmado la 485 para la ZWA 24 1KM 23: no las cambies sin comparar código y conectores.

¿Qué es el relé SCHRACK RT134024 de la placa?

Un relé de potencia para circuito impreso de SCHRACK (TE Connectivity): monoestable, 1 contacto NA, bobina de 24 V DC y contacto de 12 A, según el fabricante. Identifica el componente, no la placa: fíate del código BOSCH.

¿Qué conviene comprobar al montarla y quién debe hacerlo?

Un foro cuenta 19 contactos en el conector ST16 de esta placa y cita la clave de codificación n.º 163. El despiece de un tercero de la ZWA 24-1 KM lista la «spina di codifica» 8 714 421 160 0 aparte de la placa. Compara conectores y clave. La monta un instalador cualificado: tiene bornera de red (L 230 V N) y gobierna una caldera de gas.

Cómo hemos verificado esta ficha

Bosch 8 748 300 485

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

Wallapop, Publi24, Taobao y AliExpress unen el código con una placa de caldera Junkers/Bosch. Un foro la excluye de la ZWA 24-1 y una tienda la lista «para aire acondicionado». Sin despiece oficial.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Bosch ni de Junkers; las marcas se citan para indicar compatibilidad.
