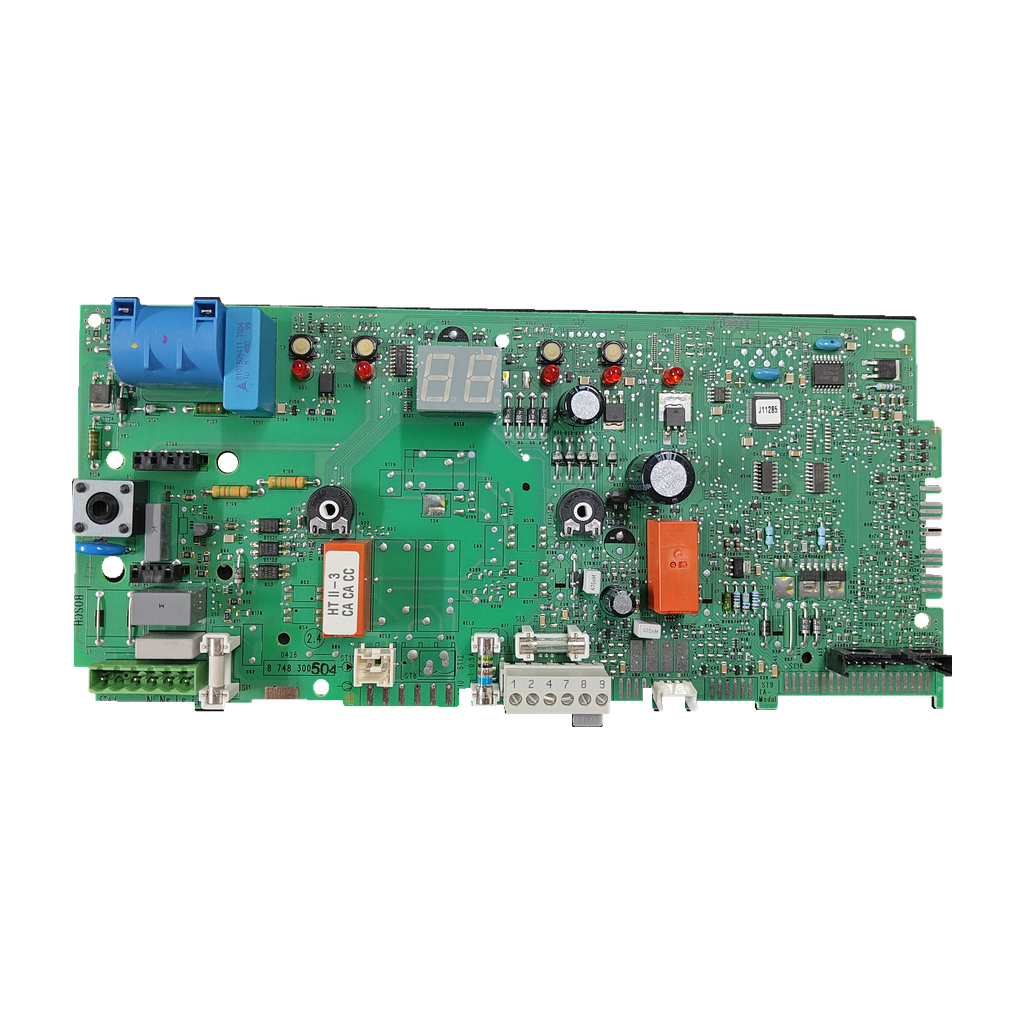

Placa electrónica Bosch 8748300504 para Junkers ZWC 24 1MF2K 31: vista 2
Placa electrónica Bosch 8748300504 para Junkers ZWC 24 1MF2K 31: vista 3

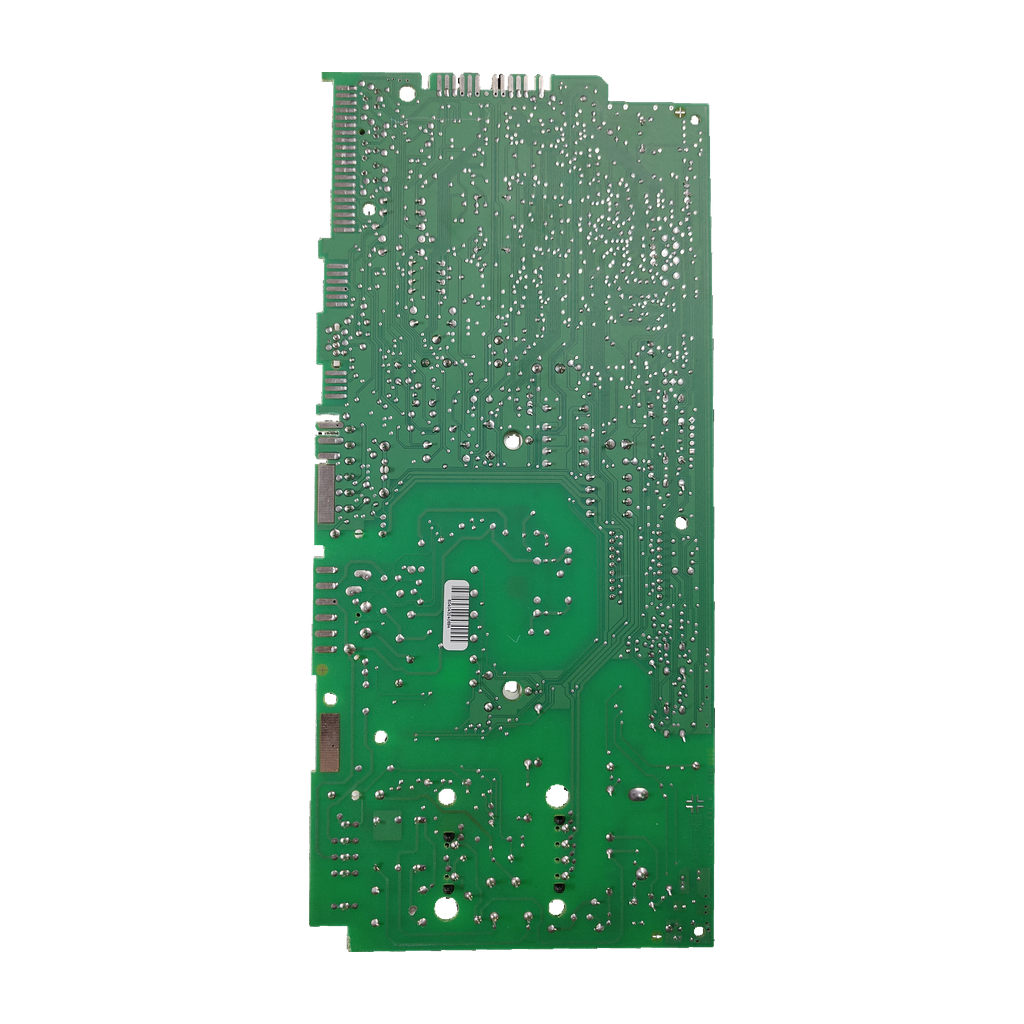

Placa electrónica Bosch 8748300504 para Junkers ZWC 24 1MF2K 31: vista 4
BoschFotos de esta unidad
1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

BoschCompatibilidad confirmada

Placa electrónica Bosch 8748300504 para Junkers ZWC 24 1MF2K 31

Referencia Bosch8748300504

Placa electrónica de control Bosch 8748300504 (circuito 8 748 300, sufijo 504) para la caldera Junkers ZWC 24 1MF2K 31, confirmada por nuestro taller. Pieza usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Código 8 748 300 + 504
  • Revisión PCB 2.4
  • Fusibles T2.5A y T 0.5A
  • Circuito integrado J11285
Todos los códigos de esta unidad3
Referencia Bosch
8748300504
Código del circuito
8 748 300
SKU Ecoklima
PLC244

Algunas tiendas escriben estos códigos con un 0 final (8748300506 como 87483005060). Si ves un código así, comprueba que el sufijo sea 504.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa de control de la caldera. Esta lleva dos fusibles serigrafiados (T2.5A y T 0.5A): conviene comprobarlos antes de cambiarla.

Compruébalo en tu placa

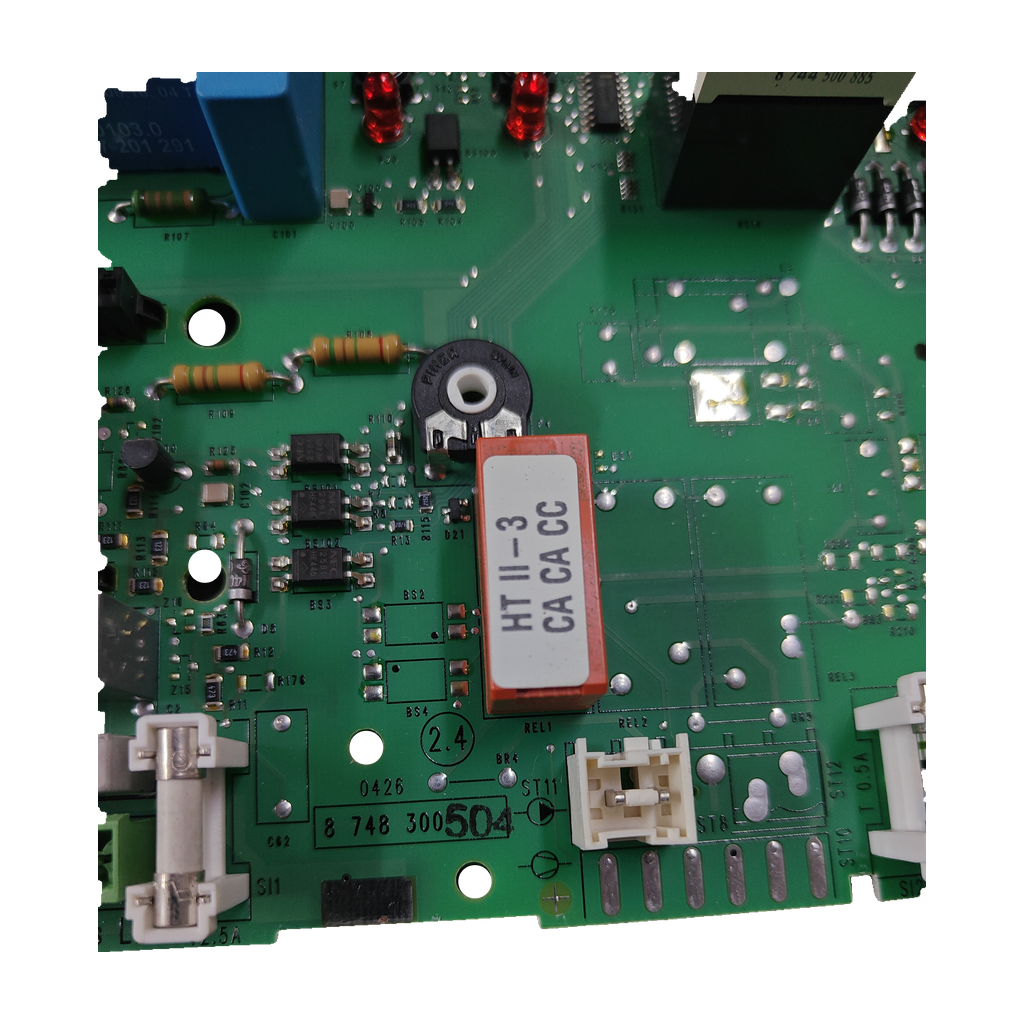

  1. Busca en el circuito impreso el código 8 748 300 y, escrito a mano, el sufijo de tres cifras: en esta placa es 504 (8748300504).
  2. Compara también J11285 (circuito integrado), FD491 (marca manuscrita), 0426 y la revisión 2.4 del PCB.
  3. No te fíes solo de «8 748 300»: el despiece oficial da otras placas de la familia con otro sufijo (506 en MF2K y MF2A, 449 en MFK). Compara las tres cifras.
  4. Comprueba en la placa de características que tu caldera es la Junkers ZWC 24 1MF2K 31.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
8748300504Código principal: 8 748 300 impreso + sufijo 504 manuscrito
8 748 300Código base del circuito impreso (marcado PCB)
J11285Marcado del circuito integrado
FD491Marca manuscrita sobre el PCB
0426Marcado adicional del PCB
2.4Revisión del PCB
No la confundas con
  • 8748300506 (87483005060)Placa del grupo Control box en el despiece oficial de la ZWC 24/28-1 MF2K y de la MF2A; una tienda italiana la da como sustituta de la 8748300454 · Otro sufijo: 506, no 504. Ninguna fuente da el 504 como intercambiable con el 506
  • 8748300554 / 8748300498Placas de la misma familia en una tienda alemana (la 554 con la etiqueta «HTII-3 GZT3») · Otros sufijos: 554 y 498, no 504
  • 8 748 300 (Bosch Rexroth)Tarjeta de interfaz de automatización industrial · No es una placa de caldera

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Junkers ZWC 24 1MF2K 31Confirmada por nuestro taller
No sirve para
  • Junkers ZWC 24-1 MF2ADespiece oficial y tiendas: lleva la placa 8 748 300 506
  • Junkers ZWC 24-1 MFKDespiece oficial: lleva la placa 8 748 300 449
  • Worcester Junior 24i y 28iUna tienda: lleva el PCB 8 748 300 484 0 o 555 0
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Fusibles del grupo Control box (despiece oficial ZWC 24/28-1 MF2K). La lista no indica que vayan en esta placa

Fusible 0.5 A
1 904 522 730Despiece oficial 6720611196, sin indicar la placa
Fusible 2.5 A
1 904 521 342Despiece oficial 6720611196, sin indicar la placa
Fusible 1.6 A
1 904 522 740Despiece oficial 6720611196, sin indicar la placa

Identificación y marcados del repuesto

Marcado PCB
8 748 300; sufijo manuscrito 504
Adhesivo sobre relé
HT II-3 / CA CA CC

Características y marcados técnicos

Serigrafía junto a un fusible
T2.5A
Serigrafía junto al otro fusible
T 0.5A
Serigrafía de conexión
LS; LR

Antes de cambiar la placa

Lo que revisa el técnico
Comprueba el sufijo 504

El código completo es 8 748 300 más 504 a mano. Otras placas 8 748 300 llevan otro sufijo.

Compara los fusibles

Esta placa lleva dos fusibles serigrafiados: T2.5A y T 0.5A.

Monta con un técnico

Caldera con alimentación eléctrica: que la monte un especialista autorizado (ver preguntas).

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

En el circuito impreso va el código 8 748 300 y, escrito a mano, el sufijo 504: juntos forman 8748300504. Compara también el circuito integrado (J11285), la marca manuscrita FD491, el 0426 y la revisión 2.4 del PCB.

¿Sirve para mi Junkers ZWC 24 1MF2K 31?

Sí. Nuestro taller ha confirmado esta placa 8748300504 para la Junkers ZWC 24 1MF2K 31, de la familia Euromaxx. Un dato a tener en cuenta: el despiece oficial de Junkers para la ZWC 24/28-1 MF2K (lista 6720611196) da en el grupo Control box la placa 8 748 300 506, no la 504. Ninguna fuente externa que hayamos abierto cita el 504 ni dice si es intercambiable con la 506. Compara el sufijo de tu placa antes de pedirla.

¿Qué placa llevan la ZWC 24-1 MF2A y la ZWC 24-1 MFK?

Según los despieces oficiales de Junkers, la ZWC 24/28-1 MF2A (lista 6720611197) lleva la 8 748 300 506 y la ZWC 24-1 MFK y 28-1 MFK (lista 1455.fm) la 8 748 300 449. Nuestro taller no ha confirmado la 504 para esas versiones. Envíanos desde Contacto una foto de la etiqueta de la placa y de la caldera, o llámanos al 919 931 595.

¿En qué se diferencia del 8748300506, del 8748300454 o de otras placas 8 748 300?

8 748 300 es el código base y el sufijo de tres cifras distingue la versión (así lo explica una tienda de PCB de Worcester Junior). El despiece oficial da la 506 para MF2K y MF2A y la 449 para MFK. Una tienda italiana da la 506 como sustituta de la 8748300454 y una alemana lista la 498 y la 554 (esta con la etiqueta «HTII-3 GZT3»). Ninguna fuente dice que la 504 sea intercambiable con ellas.

¿Qué significan 8 748 300, J11285, FD491 y 0426?

8 748 300 es el código base del circuito impreso y 504 el sufijo manuscrito que completa la referencia. J11285 es el marcado del circuito integrado, FD491 una marca manuscrita sobre el PCB y 0426 un marcado adicional. Si buscas solo «8748300» saldrá también una tarjeta de Bosch Rexroth, de automatización industrial, que no es de caldera.

¿Qué debo revisar al montarla?

Compara fusibles y conexiones: esta placa lleva dos fusibles serigrafiados T2.5A y T 0.5A y una serigrafía de conexión LS; LR. El despiece oficial del Control box lista como recambio fusibles de 0.5 A (1 904 522 730) y 2.5 A (1 904 521 342), pero la lista no indica que vayan en esta placa. El adhesivo del relé dice HT II-3 / CA CA CC.

¿Quién debe montarla?

Un técnico cualificado: la placa trabaja con alimentación eléctrica. El manual de la Euromaxx ZWC 24-1 MF2A, modelo hermano, indica que el aparato solo debe instalarlo o modificarlo un especialista autorizado.

Cómo hemos verificado esta ficha

Bosch 8748300504

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

Ningún origen externo cita el 504. El despiece oficial Junkers da otro sufijo (506) para la ZWC 24/28-1 MF2K. Lektronix solo cubre el código base 8 748 300 sin sufijo. El 504 y la 1MF2K 31 los confirma nuestro taller.
