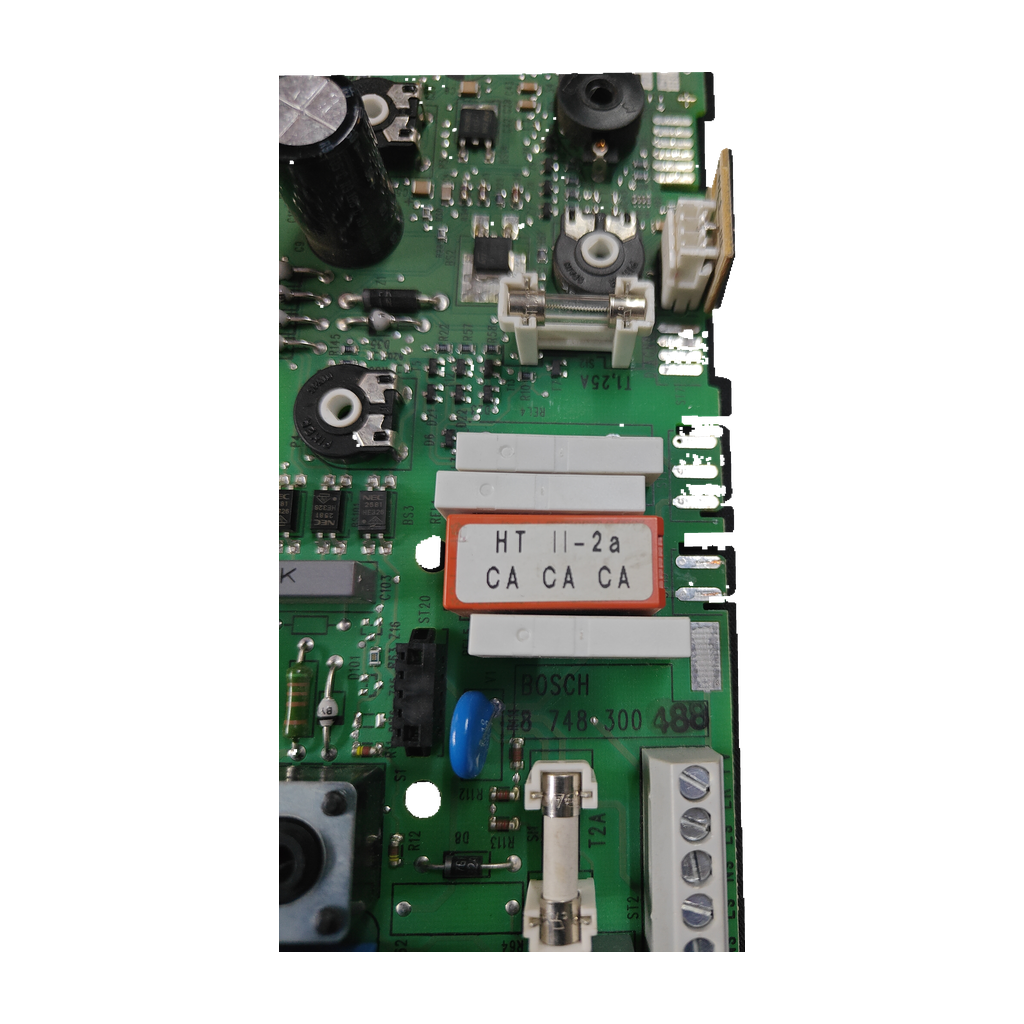

Placa electrónica Junkers (Bosch) HT II-2a · 8 748 300 488 para ZWA 24-1 AM 23: Pieza e identificador ampliado

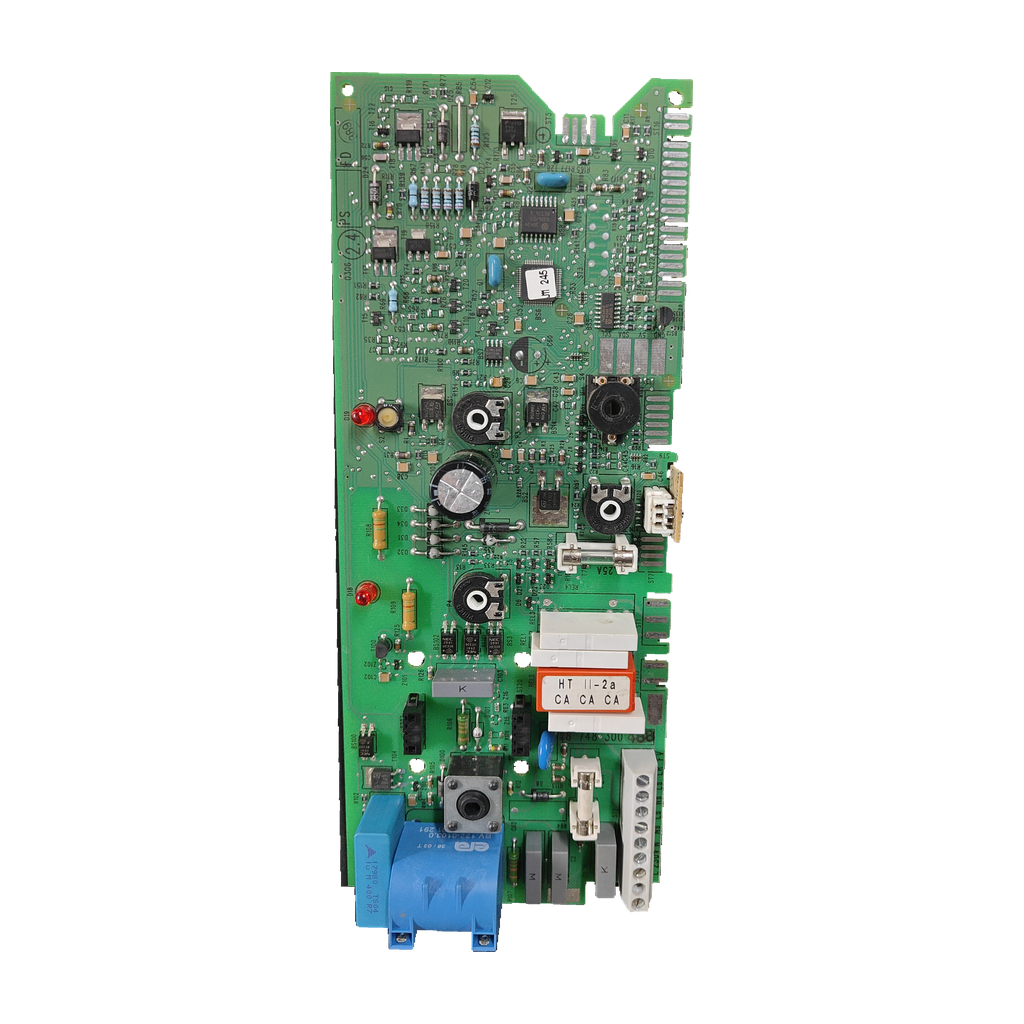

Placa electrónica Junkers (Bosch) HT II-2a · 8 748 300 488 para ZWA 24-1 AM 23: vista 2

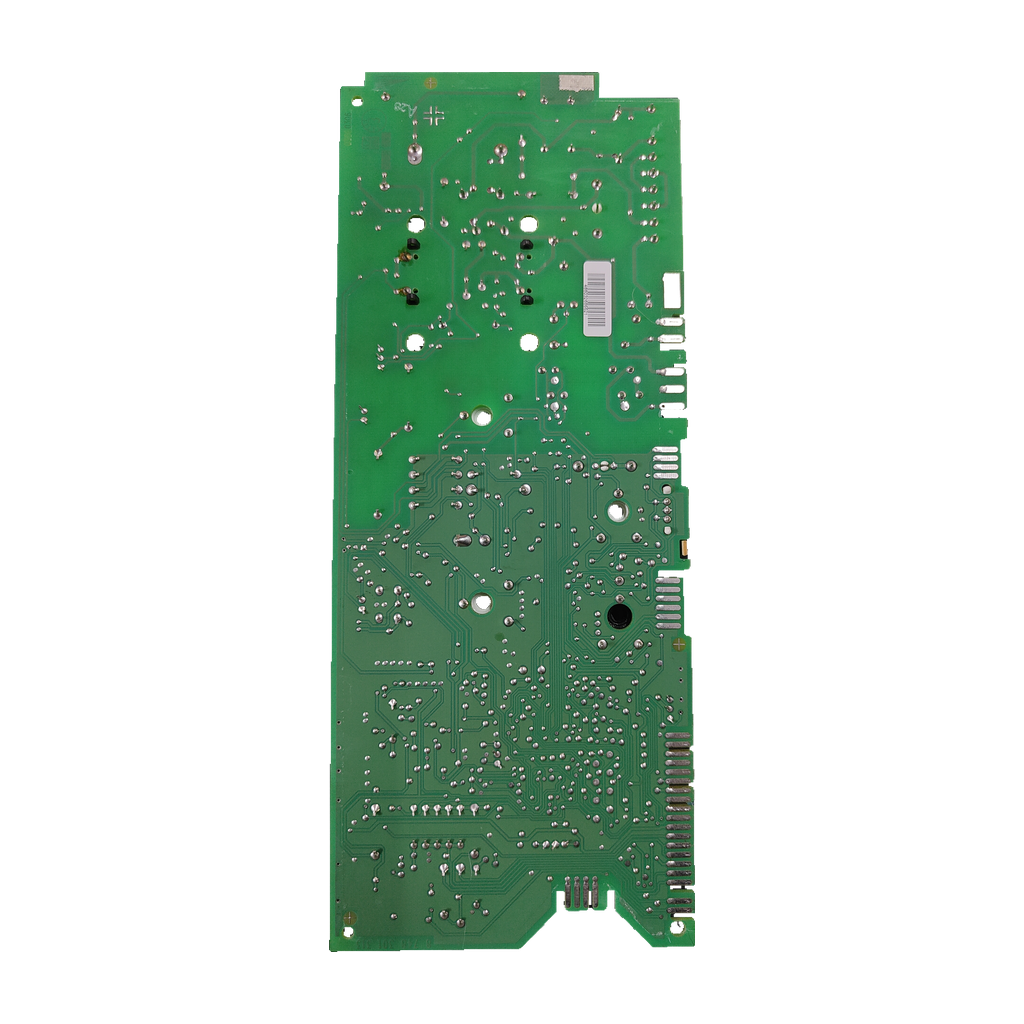

Placa electrónica Junkers (Bosch) HT II-2a · 8 748 300 488 para ZWA 24-1 AM 23: vista 3

Placa electrónica Junkers (Bosch) HT II-2a · 8 748 300 488 para ZWA 24-1 AM 23: vista 4

BOSCHFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

BoschCompatibilidad confirmada

Placa electrónica Junkers (Bosch) HT II-2a · 8 748 300 488 para ZWA 24-1 AM 23

Referencia Junkers8 748 300 488

Placa electrónica Bosch 8 748 300 488 (HT II-2a CA CA CA) para la Junkers ZWA 24-1 AM 23, confirmada por nuestro taller. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 8 748 300 488
HT II-2a CA CA CA
8748300561 (en duda)
Junkers ZWA 24-1 AM 23

Todos los códigos de esta unidad2

Referencia Junkers (Bosch): 8 748 300 488
SKU Ecoklima: PLC219

Remle y Suner/Arbo listan el 8748300561 en otro producto y una tienda británica lo escribe al revés («8748300488 Was 8748300561»).

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la tarjeta electrónica o módulo de gestión de funciones de la caldera (así la describe Sercatec). Una copia en italiano, sin autor, de una lista de recambios de la ZWA 24-1 AM recoge una placa en el grupo 06 (panel de mandos) con el código 8 748 300 561 0.

Compruébalo en tu placa

Busca en la placa el código 8 748 300 488 (en las tiendas, 8748300488) y la designación HT II-2a CA CA CA.
Comprueba los fusibles: T1,25A junto al fusible de cristal y T2A junto al fusible cerámico.
Si tu placa lleva 8748300561 u 8 748 300 561 0, puede ser un sustituto del 488: varias tiendas lo dan como «ex 8748300488» y Sercatec como equivalente, pero Remle y Suner/Arbo lo listan aparte. No está confirmado: compara antes de pedir.
No la confundas con el conector de codificación 8 714 421 161 0 ni con los códigos 8 748 300 496 (lista de la ZWA 24-1 A) y 8 748 300 431 0 (lista de la K).
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

8 748 300 488	Código marcado en la placa (también 8748300488). Remle, ICG, Sercatec y Suner/Arbo lo dan para la ZWA 24-1 AM
HT II-2a CA CA CA	Designación marcada en la placa; nuestro taller anota en el relé o subcomponente montado «HT 11-2a» y «CA CA CA»
8748300561	Tecnofrasca y Antonelli: «ex 8748300488» (código anterior); Ricambiocaldaia da 87483005610 ex 8748300488; Sercatec lo iguala con «=»; Remle y Suner/Arbo lo listan aparte
8 748 300 561 0	Código de 11 cifras de una placa (grupo 06) en una copia italiana, sin autor, de la lista de recambios de la ZWA 24-1 AM; no cita el 488
288.45.0020	Referencia de Remle para la placa 8748300488

No la confundas con

8 714 421 161 0Conector de codificación (spina di codifica) del grupo del panel de mandos de la ZWA 24-1 AM, según una lista de recambios (grupo 06) · Otra pieza: no es la placa
8 748 300 496Placa de la ZWA 24-1 A (otra variante) · No es la de la AM 23
8 748 300 431 0Placa de la ZWA 24-1 K (otra variante) · No es la de la AM 23

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Junkers ZWA 24-1 AM 23Confirmada por nuestro taller · también en Remle e ICG Calderas; Sercatec y Suner/Arbo dan la familia ZWA 24-1 AM sin sufijo

Por confirmarPor confirmar

Junkers ZWA 24-1 AM 31Remle e ICG Calderas (2 fuentes); Sercatec y Suner/Arbo dan solo la familia AM, sin sufijo
Junkers ZWA 24-1 KM 31Remle e ICG Calderas (2 fuentes); Sercatec y Suner/Arbo dan solo la familia KM, sin sufijo
Junkers ZWA 24-1 KM 23ICG Calderas (1 fuente); Sercatec y Suner/Arbo dan solo la familia KM
Junkers ZWA 24-1 A 24ICG Calderas (1 fuente) da el 488; la lista de la ZWA 24-1 A da el 496: discrepancia
Junkers ZWA 24-1 (AB, AI), 24-1/3 (AB, AI), 28-1 (AB, AI, AM) y 28-1/3 (AB, AI)Sercatec (8748300488) y 3 tiendas que dan el 8748300561 como «ex 8748300488» (Tecnofrasca, Antonelli —sin la 28-1 AB—, Ricambiocaldaia, esta con 87483005610); termo3d por familia
Junkers ZWA 24-1/3 AMAntonelli (8748300561 ex 8748300488) y una copia de su lista (8 748 300 561 0)
Buderus Logamax U022-24 y U022-28 (KB, KI, también V3S)Sercatec (8748300488) y 2 tiendas (87483005610 ex 8748300488)
Worcester 24Si y 28Si Mk 2 (Si II)1 fuente: pcbs4u.co.uk

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Marcado junto portafusibles: T1,25 A

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Marcado junto al fusible cerámico: T2A
Aplicación indicada en inventario: Junkers ZWA 24-1 AM 23

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Monta con un técnico

Gobierna una caldera de gas y trabaja conectada a la red eléctrica.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

Está marcado en la placa: 8 748 300 488, junto a la designación HT II-2a CA CA CA. Compara también los fusibles (T1,25A y T2A). En las tiendas, sin espacios: 8748300488.

¿Sirve para mi Junkers ZWA 24-1 AM 23?

Sí. Nuestro taller la ha confirmado para la ZWA 24-1 AM 23. Remle e ICG Calderas también la dan para ese modelo con el 8748300488, y Sercatec y Suner/Arbo para la ZWA 24-1 AM. Si tu caldera es otro modelo, llama al 919 931 595 o envíanos una foto por Contacto.

¿Sirve para la ZWA 24-1 AM 31 o la KM?

Remle e ICG Calderas la dan para la ZWA 24-1 AM 31 y la KM 31, e ICG también para la KM 23. Sercatec y Suner/Arbo la dan solo para la familia ZWA 24-1 AM/KM, sin sufijo. Nuestro taller solo ha confirmado la AM 23: compara tu código o llámanos al 919 931 595.

¿Qué diferencia hay entre el 8748300488 y el 8748300561?

Tecnofrasca y Antonelli (Ricambiocaldaia lo da como 87483005610) y otras tiendas italianas venden el 8748300561 como «ex 8748300488» (código anterior); Sercatec escribe «8748300488 = 8748300561». Una copia en italiano, sin autor, de la lista de la ZWA 24-1 AM recoge la 8 748 300 561 0, sin el 488. Remle y Suner/Arbo los listan como productos distintos y una tienda británica los invierte. Compara tu código.

¿Sirve para una ZWA 24-1 A o K, o para otras Eurosmart?

La lista de recambios de la ZWA 24-1 A da la 8 748 300 496 y la de la K la 8 748 300 431 0 (copias, orientativo). ICG da el 488 para la A 24: compara tu código. Esas listas no son de la KM: mira la pregunta de la AM 31 o la KM. Para la ZWA 24-1 AB/AI, la 24-1/3 y la 28-1, Sercatec la da con el 488 y varias tiendas con el 8748300561 (ex 488): por confirmar.

¿Qué significan 8 748 300 488, HT II-2a CA CA CA y 8 714 421 161 0?

8 748 300 488 es el código marcado en la placa y el que usan las tiendas. HT II-2a CA CA CA es la designación marcada en la placa; nuestro taller anota en el relé o subcomponente montado «HT 11-2a» y «CA CA CA». El 8 714 421 161 0 no es la placa: es un conector de codificación (grupo 06 de una copia italiana, sin autor, de una lista de recambios).

¿Quién debe montarla?

Un técnico cualificado: la placa gobierna una caldera de gas y va conectada a la red eléctrica. ¿Dudas? Envíanos desde Contacto una foto de la placa y de la placa de características de la caldera.

Cómo hemos verificado esta ficha

BOSCH 8748300488

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

Nivel 3 por la identidad del código 488 (Remle, ICG, Sercatec, Suner/Arbo); el sufijo 23 lo dan solo Remle e ICG. Discrepancias: Remle y Suner/Arbo listan aparte el 8748300561 «ex 488» de otras tiendas; ICG da el 488 para la A 24, que la lista de la A no confirma.

Fuentes consultadas

Remle: placa caldera Junkers 8748300488 · ref. 288.45.00208748300488 con ZWA24-1AM23, KM31 y AM31
ICG Calderas: placa Junkers ZWA 24 · 8748300488, 8748300561, 87483004170Reacondicionada; AM 23, AM 31, KM 23, KM 31 y A 24
Sercatec: tarjeta Junkers 8748300488«8748300488 = 8748300561»; Junkers y Buderus
Suner (grupo Arbo): placa circuito impreso ZWA 24 1AM/KM Junkers 8748300488ZWA 24 1AM/KM; el 561 como producto aparte
Antonelli Ricambi: scheda 8748300561 ex 8748300488«ex» 8748300488; 11 modelos, con ZWA 24-1/3 AM
PCBs4U: Worcester 24Si y 28Si Mk 2, PCB 8748300488 Was 87483005618748300488 para Worcester; el 561 como «Was»
Copia en italiano, sin autor, de la lista de recambios Junkers ZWA 24-1/3 AM y 24-1 AM (grupo 06)Placa 8 748 300 561 0; no cita el 488

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Bosch ni de Junkers; las marcas se citan para indicar compatibilidad.
