Placa electrónica Bosch 8 748 300 503 · Junkers ZWSE 28-4 MFA, ZWC 24 1MF 2A, ZWC 23 1MF 2A y ZWC 28-1 MFA 23: Pieza e identificador ampliado

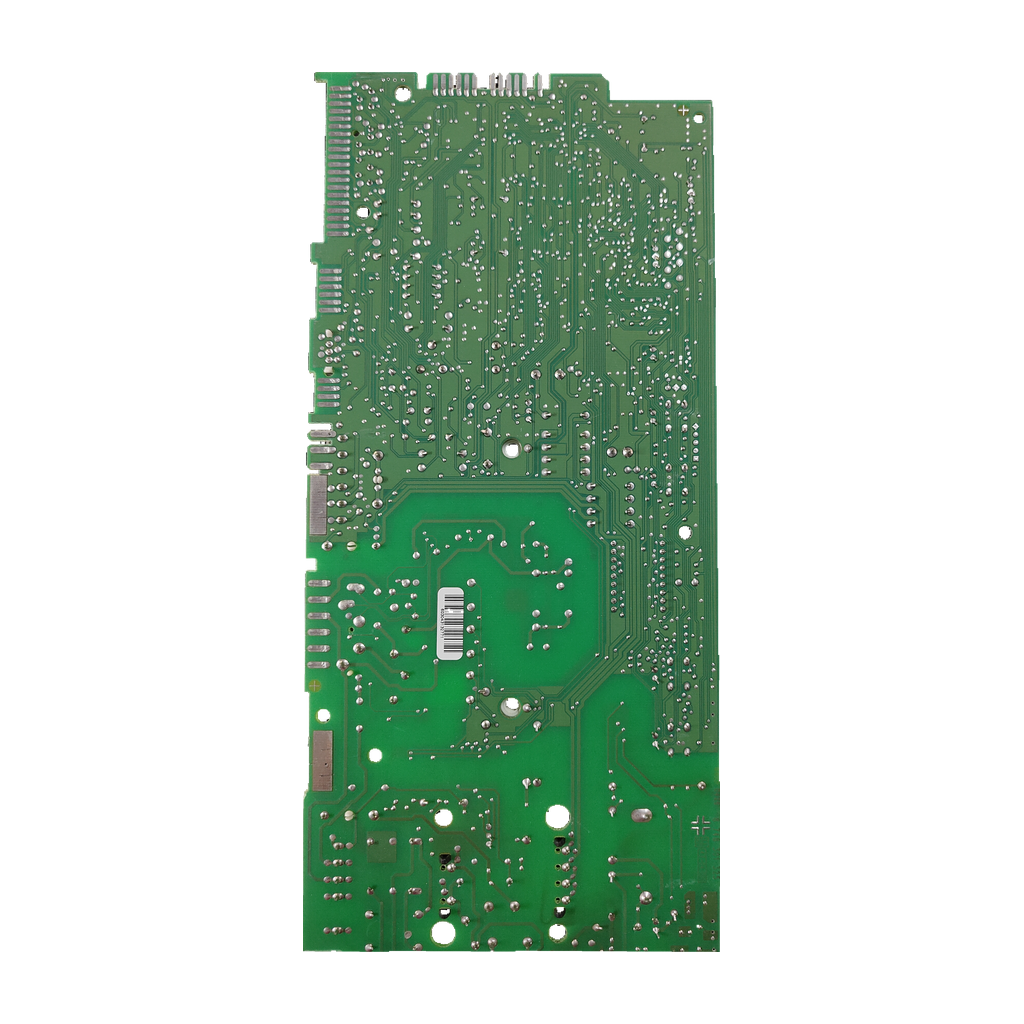

Placa electrónica Bosch 8 748 300 503 · Junkers ZWSE 28-4 MFA, ZWC 24 1MF 2A, ZWC 23 1MF 2A y ZWC 28-1 MFA 23: vista 2
Placa electrónica Bosch 8 748 300 503 · Junkers ZWSE 28-4 MFA, ZWC 24 1MF 2A, ZWC 23 1MF 2A y ZWC 28-1 MFA 23: vista 3
Placa electrónica Bosch 8 748 300 503 · Junkers ZWSE 28-4 MFA, ZWC 24 1MF 2A, ZWC 23 1MF 2A y ZWC 28-1 MFA 23: vista 4
BoschFotos de esta unidad
1 / 4

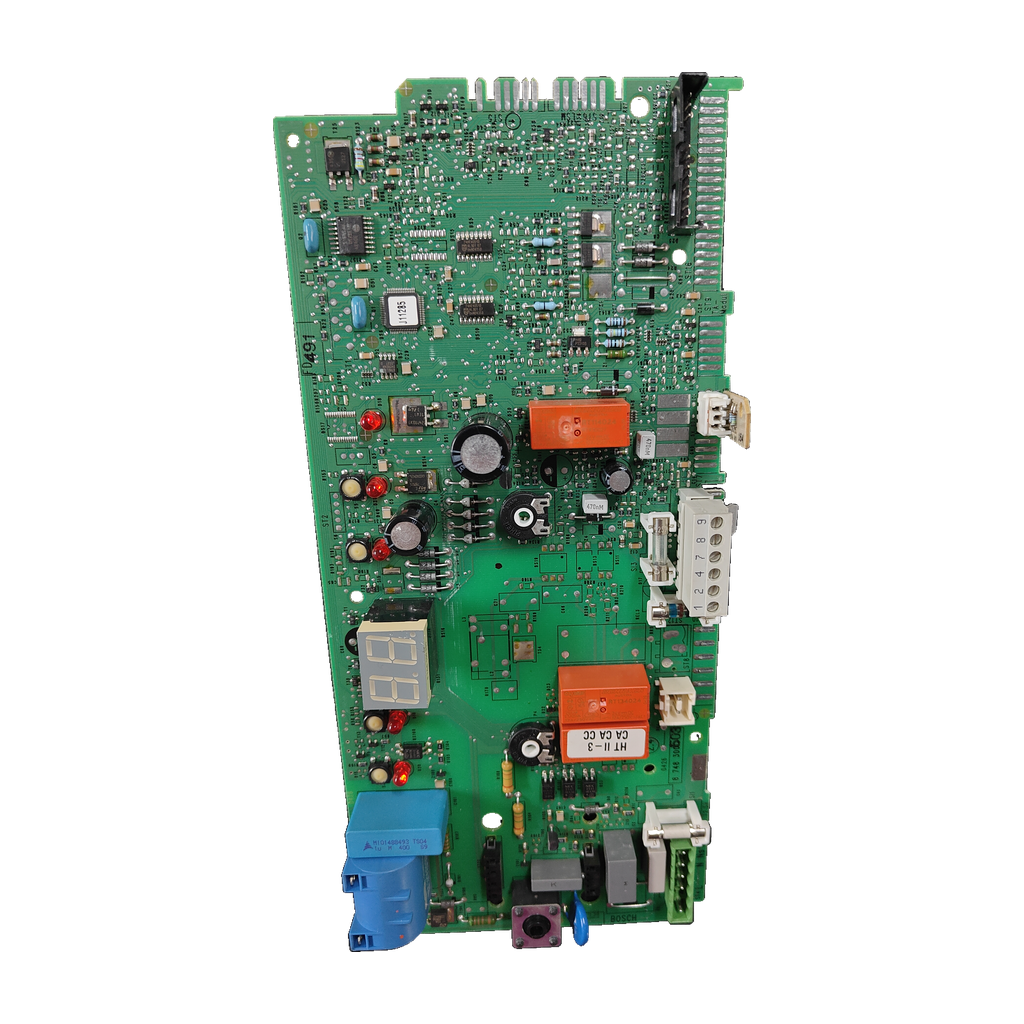

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

BoschCompatibilidad confirmada

Placa electrónica Bosch 8 748 300 503 · Junkers ZWSE 28-4 MFA, ZWC 24 1MF 2A, ZWC 23 1MF 2A y ZWC 28-1 MFA 23

Referencia Bosch8 748 300 503

La 8 748 300 503 es una placa electrónica Bosch (revisión 2.4, circuito integrado J11285) confirmada por nuestro taller para las calderas Junkers ZWSE 28-4 MFA, ZWC 24 1MF 2A, ZWC 23 1MF 2A y ZWC 28-1 MFA 23. Usada y revisada. Los despieces Junkers de la familia dan la 8 748 300 506.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Bosch 8 748 300 503
  • Revisión 2.4 · integrado J11285
  • Fusibles T 0.5 A · T2.5A
  • Despiece Junkers: 506
Todos los códigos de esta unidad2
Referencia Bosch
8 748 300 503
SKU Ecoklima
PLC264

Ninguna fuente externa leída cita el 503. Los despieces Junkers de la familia dan el 506 (antes 454); nuestro taller confirma el 503 para estas calderas. Compara el sufijo de tu placa.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica de la caldera. En el despiece Junkers de la familia ZWSE 23/28-4 MFA figura en el grupo 6, «panel de mandos» (pannello comandi), con el transformador y los fusibles.

Compruébalo en tu placa

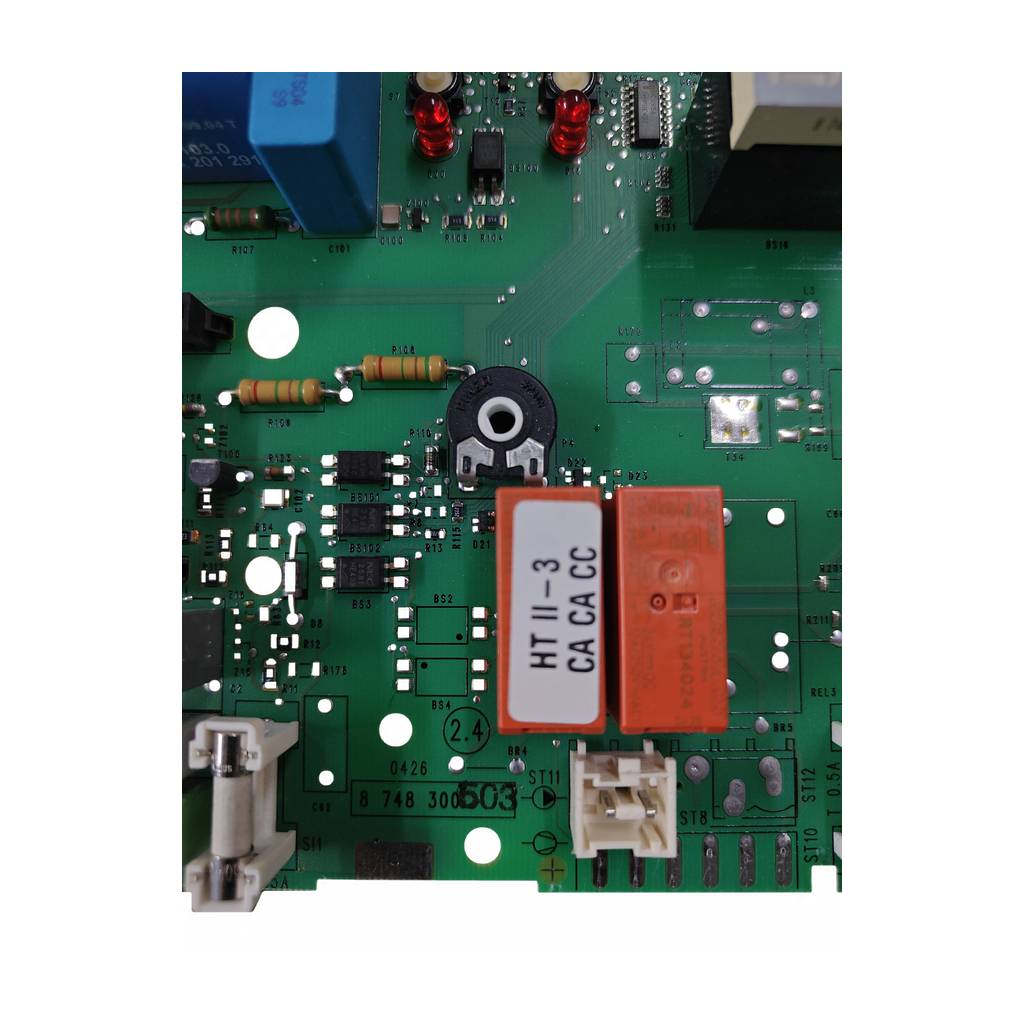

  1. Busca en la placa el código impreso «8 748 300» y, junto a él, el sufijo «503» escrito a mano: juntos forman 8 748 300 503.
  2. Compara también el circuito integrado (J11285), la revisión de la placa (2.4) y el marcado adicional 0426.
  3. En la unidad de la ZWC 24 1MF 2A constan además el transformador BV 122-0103.0 (Nr. 8747 201 291) y el visualizador 8 744 500 835.
  4. Los despieces Junkers de la familia dan 8 748 300 506 («ex 454-0»). No la confundas con 454, 533, 501 o 557: solo cambia el sufijo.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
8 748 300 503Código principal: «8 748 300» impreso en el circuito + sufijo «503» escrito a mano
8 748 300 506Código oficial de la placa (pos. 4, «ex 454-0») en los despieces Junkers de la familia ZWSE 23/28-4 MFA y de ZC/ZWC 24/28-1 MFA
J11285Marcado del circuito integrado
FD491Marcado manuscrito sobre el circuito
0426Marcado adicional del circuito
HT II-3 / CA CA CCMarcado del adhesivo sobre el relé (una unidad) y del subcomponente naranja (la otra unidad)
8 744 500 835Marcado del visualizador (unidad de la ZWC 24 1MF 2A)
BV 122-0103.0Marcado del transformador, con Nr. 8747 201 291
No la confundas con
  • 8 748 300 454Placa que daba la lista Junkers 6720611134 (2003) para ZWSE 23-4 MFA/MFK y ZWSE 28-4 MFA · Los despieces que hemos leído la anotan como código anterior del 506 («ex 454-0»). Otro sufijo que el 503.
  • 8 748 300 533Placa de la variante 2800 de la lista 6720611197 (ZC/ZWC 24/28-1) · Otro sufijo: la lista lo da para la variante 2800, no para la fila general (que lleva el 506).
  • 8 748 300 557 / 501Placas de la lista de la caja de control ZWE/ZSE 24/28-4 MFA (24.10.2005) · Otra lista; la que hemos leído no cita el 503. Solo cambia el sufijo.
  • 8 747 201 358Transformador primario (pos. 3) de los despieces de la familia; no es la placa · El transformador de la unidad ZWC 24 1MF 2A va marcado 8747 201 291: otro código.

Calderas en las que va

4 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Junkers ZWSE 28-4 MFAConfirmada por nuestro taller
  • Junkers ZWC 24 1MF 2AConfirmada por nuestro taller
  • Junkers ZWC 23 1MF 2AConfirmada por nuestro taller
  • Junkers ZWC 28-1 MFA 23Confirmada por nuestro taller
No sirve para
  • Junkers ZWC 24-1 MFK y 28-1 MFKLleva otra placa: 8 748 300 449 (lista de 2001)
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Fusibles del grupo del panel de mandos

Fusible T0,5A
1 904 522 730Despiece Junkers ZWSE 23/28-4 MFA
Fusible T1,6A
1 904 522 740Despiece Junkers ZWSE 23/28-4 MFA
Fusible T2,5A
1 904 521 342Despiece Junkers ZWSE 23/28-4 MFA

Identificación y marcados del repuesto

Marcado PCB
8 748 300; sufijo manuscrito 503
Revisión PCB
2.4

Características y marcados técnicos

Serigrafía PCB
T 0.5 A
Serigrafía junto a un fusible
T2.5A
Bornes/conector marcados
1, 2, 4, 7, 8, 9

Antes de cambiar la placa

Lo que revisa el técnico
Compara el sufijo

Despiece Junkers: 506 (ex 454). Lista de 2003: 454. Caja ZWE/ZSE 24/28-4 MFA: 501 y 557. Tu placa debe llevar 8 748 300 + 503 escrito a mano.

Revisa los fusibles

La placa lleva serigrafiado T 0.5 A y T2.5A; el despiece del grupo incluye fusibles T0,5A, T1,6A y T2,5A. Compruébalos antes de cambiarla.

Monta con un técnico

La lista del fabricante indica que los recambios solo puede montarlos un instalador autorizado.

Preguntas frecuentes

8 preguntas

¿Cómo identifico la placa 8 748 300 503?

En el circuito va impreso «8 748 300» y, al lado, el sufijo «503» escrito a mano. Compara también el circuito integrado J11285, la revisión 2.4 y el marcado 0426. En la unidad de la ZWC 24 1MF 2A, la serigrafía BOSCH está en el propio circuito.

¿Sirve para mi Junkers ZWSE 28-4 MFA?

Sí: nuestro taller la ha confirmado para la ZWSE 28-4 MFA. El despiece Junkers de la familia ZWSE 23/28-4 MFA (grupo 6) da para la placa, pos. 4, el 8 748 300 506 «ex 454-0»; ninguna de las fuentes que hemos leído cita el 503. Compara el sufijo de tu placa antes de pedirla.

¿Sirve para la Junkers ZWC 24 1MF 2A?

Sí: nuestro taller la ha confirmado para la ZWC 24 1MF 2A. La lista 6720611197 (2006/07) da para la placa, pos. 4, el 8 748 300 506. El transformador BV 122-0103.0 (Nr. 8747 201 291) y el visualizador 8 744 500 835 constan en la unidad de la ZWC 24 1MF 2A.

¿Qué diferencia hay entre la 8 748 300 503 y la 506, 454, 501 o 557?

Comparten «8 748 300» y cambia el sufijo. Los despieces Junkers que hemos leído dan la 506 («ex 454-0»); la lista de 2003 daba la 454 para la ZWSE 28-4 MFA; la lista de la caja ZWE/ZSE 24/28-4 MFA (2005) da la 557 y la 501. Ninguna de las fuentes que hemos leído cita la 503, que nuestro taller confirma para estas calderas. No las cambies entre sí sin comprobarlo.

¿Qué significan J11285, FD491 y 0426 en la placa?

Son marcados de la propia placa: J11285 en el circuito integrado, FD491 escrito a mano sobre el circuito y 0426 como marcado adicional. Ninguna fuente leída los explica: úsalos solo para comparar tu placa con la nuestra.

¿Qué fusibles lleva y qué reviso al montarla?

La placa lleva serigrafiado T 0.5 A (junto a ST12 en la unidad de la ZWC 24) y T2.5A junto a otro fusible. El despiece Junkers del grupo incluye fusibles T0,5A (1 904 522 730), T1,6A (1 904 522 740) y T2,5A (1 904 521 342). Comprueba también que los conectores 1, 2, 4, 7, 8 y 9 quedan bien encajados.

¿Quién debe montarla?

Un técnico cualificado. La lista de recambios del fabricante indica que las piezas de recambio solo puede montarlas un instalador autorizado.

¿Sirve para la Junkers ZWC 23 1MF 2A o la ZWC 28-1 MFA 23?

Sí: nuestro taller la ha confirmado para la ZWC 23 1MF 2A y para la ZWC 28-1 MFA 23. Los despieces Junkers que hemos leído (familias ZWSE 23/28-4 MFA y ZC/ZWC 24/28-1 MFA) dan para la placa el 8 748 300 506; ninguna fuente que hemos leído cita el 503. Compara el sufijo de tu placa antes de pedirla.

Cómo hemos verificado esta ficha

Bosch 8 748 300 503

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

Código y calderas confirmados por nuestro taller. El estado mide solo fuentes externas: ninguna de las fuentes que hemos leído cita el 8 748 300 503. Los despieces Junkers de la familia dan el 506 («ex 454-0»): dato distinto, prevalece el taller.
