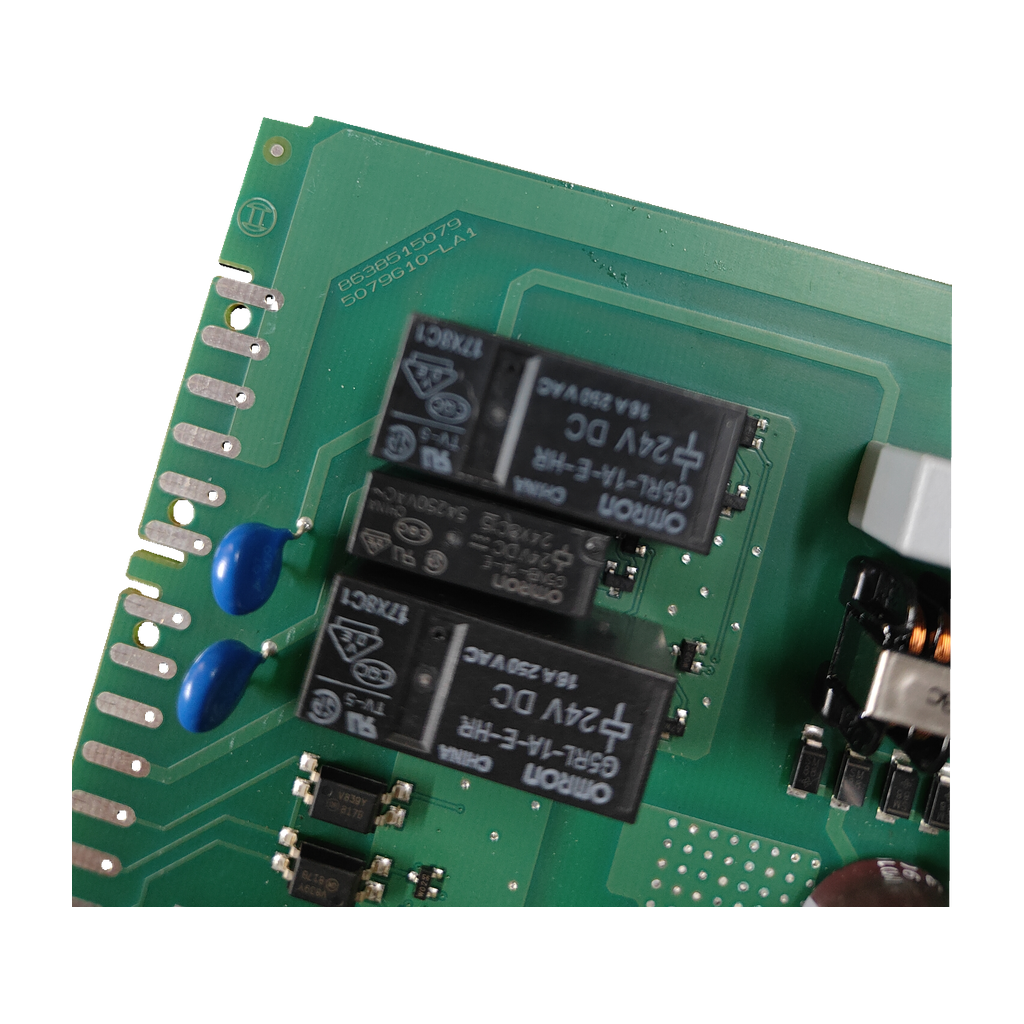

Placa electrónica 5079G10-LA1 · 8638515079 para Junkers ZWBE 30 3C 23: Pieza e identificador ampliado

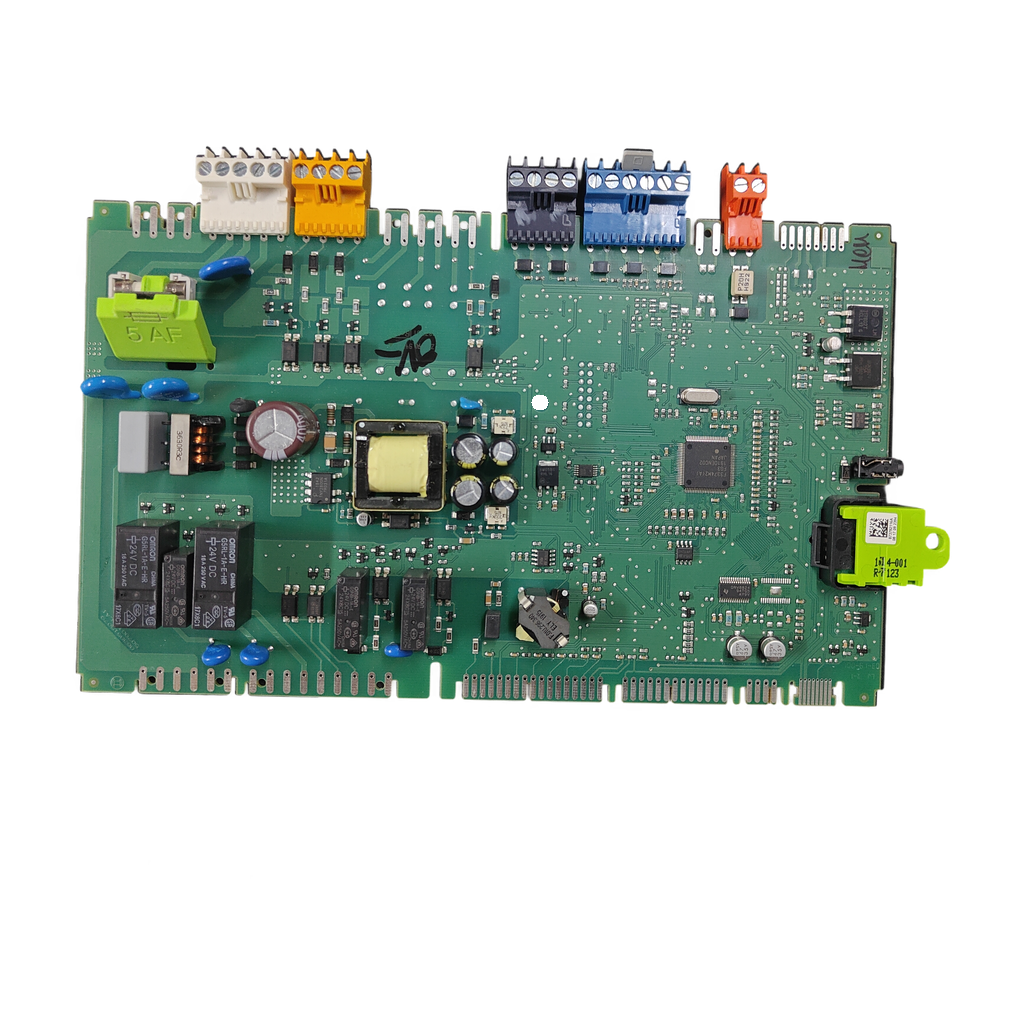

Placa electrónica 5079G10-LA1 · 8638515079 para Junkers ZWBE 30 3C 23: vista 2

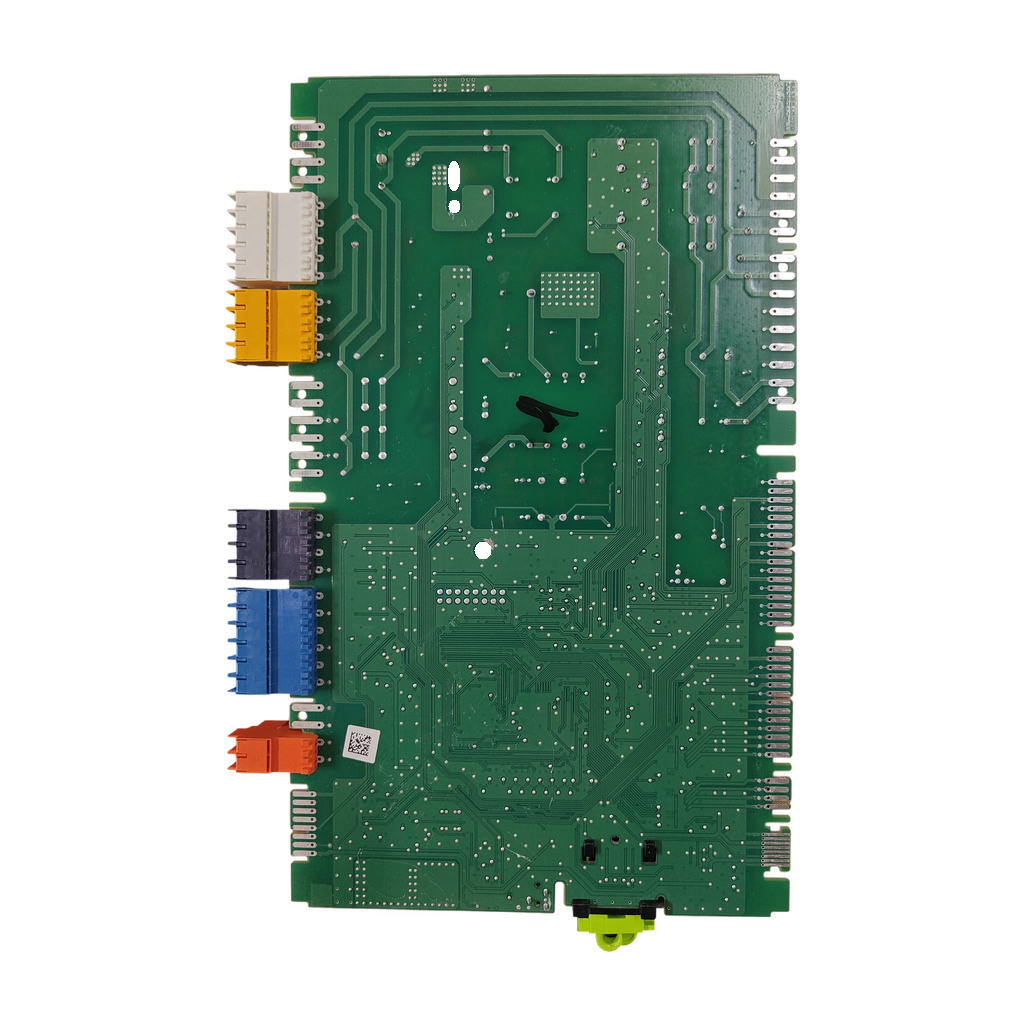

Placa electrónica 5079G10-LA1 · 8638515079 para Junkers ZWBE 30 3C 23: vista 3

Placa electrónica 5079G10-LA1 · 8638515079 para Junkers ZWBE 30 3C 23: vista 4

BoschFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

BoschCompatibilidad confirmada

Placa electrónica 5079G10-LA1 · 8638515079 para Junkers ZWBE 30 3C 23

Código del circuito5079G10-LA1

La 5079G10-LA1 (8638515079) es una placa electrónica que nuestro taller ha confirmado para la caldera Junkers ZWBE 30 3C 23. Usada y revisada; lleva dos relés Omron con bobina de 24 V DC y un fusible 5 AF.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

5079G10-LA1 · 8638515079
Relés Omron, bobina 24 V DC
Fusible 5 AF
Junkers ZWBE 30 3C 23

Todos los códigos de esta unidad3

Código del circuito: 5079G10-LA1
Referencia Bosch: 8638515079
SKU Ecoklima: PLC239

Para buscarla también puedes probar 5079G10LA1, 5079G10 LA1, 8638 515 079 y 8638.515.079: son formas de escribir los códigos, no marcas de la placa.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

La placa electrónica gobierna el funcionamiento de la caldera. Se sospecha de ella cuando hay que sustituir la original por avería y ya se han descartado otras piezas y los conectores.

Compruébalo en tu placa

Busca en tu placa los códigos 5079G10-LA1 y 8638515079. También puedes buscarla como 5079G10LA1 o 8638 515 079.
Compara sus componentes: dos relés Omron (G5RL-1A-E-HR y G5NB-1A-E), fusible 5 AF y transformador 3530R3C.
Comprueba en la placa de características que tu caldera es una Junkers ZWBE 30 3C 23: es el modelo que nuestro taller ha confirmado.
No des por buena otra placa solo porque se parezca: los códigos marcados no acreditan compatibilidad con otras variantes y la 8718648375, que una tienda da para la ZWBE 25/30-3, es otra referencia.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

5079G10-LA1	Código del circuito (PCB) marcado en la placa
8638515079	Referencia de la pieza, marcada en la placa y en la bolsa
G5RL-1A-E-HR	Relé Omron de la placa: bobina 24 V DC, contacto 16 A 250 V AC
G5NB-1A-E	Relé Omron de la placa: bobina 24 V DC, contacto 5 A 250 V AC
3530R3C	Transformador marcado en la placa
P20H · H922	Marcado de un componente blanco de la placa

No la confundas con

8718648375Placa que una tienda de recambios vende como «Placa electrónica Junkers ZWBE 25/30-3» · Es otra referencia y esa ficha no cita 8638515079 ni 5079G10-LA1. Compara los códigos de tu placa antes de pedir.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Junkers ZWBE 30 3C 23Confirmada por nuestro taller

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Identificación y códigos del repuesto

Marcado PCB: 8638515079; 5079G10-LA1

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Relé subcomponente OMRON G5RL-1A-E-HR: bobina 24 V DC; contacto 16 A 250 V AC
Relé OMRON G5NB-1A-E: bobina 24 V DC; contacto 5 A 250 V AC
Fusible/subcomponente: 5 AF
Condensador electrolítico subcomponente: 400 V

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Antes de cambiar la placa

Lo que revisa el técnico

Compara los relés

Esta placa lleva dos relés Omron: G5RL-1A-E-HR (bobina 24 V DC, contacto 16 A 250 V AC) y G5NB-1A-E (bobina 24 V DC, contacto 5 A 250 V AC).

Fusible y transformador

Lleva marcados un fusible 5 AF y un transformador 3530R3C. Compáralos con los de tu placa antes de pedirla.

Monta con un técnico

Los contactos de sus relés conmutan hasta 250 V AC. Conviene que la monte un instalador cualificado.

Preguntas frecuentes

7 preguntas

¿Qué es la placa 5079G10-LA1 · 8638515079 y cómo la identifico?

Es una placa electrónica que nuestro taller ha confirmado para la caldera Junkers ZWBE 30 3C 23. Lleva marcados 5079G10-LA1 y 8638515079. Para buscarla también puedes probar 8638 515 079, 8638.515.079 y 5079G10LA1 (formas de escribir los códigos, no marcas de la placa). Al escribirlos, no confundas el cero con la letra O. Compara ambos códigos con los de tu placa antes de pedirla.

¿Sirve para mi Junkers ZWBE 30 3C 23?

Sí. Nuestro taller confirma que esta placa va en la Junkers ZWBE 30 3C 23. Algunas tiendas escriben el modelo «ZWBE 30-3 C 23». Comprueba en la placa de características de tu caldera que el modelo coincide.

¿Qué diferencia hay entre 5079G10-LA1 y 8638515079?

Los dos están marcados en la placa y el 8638515079 va también en la bolsa de la unidad. En nuestros datos el 5079G10-LA1 figura como código del circuito (PCB) y el 8638515079 como referencia de la pieza. Ninguna fuente externa leída explica qué designa cada uno.

¿Es la misma placa que la 8718648375, que una tienda da para la ZWBE 25/30-3?

No la damos por equivalente. Una tienda de recambios vende una «placa electrónica Junkers ZWBE 25/30-3» con la referencia 8718648375, y su ficha no cita 8638515079 ni 5079G10-LA1. Para la ZWBE 30 3C 23 nuestro taller confirma la 8638515079. Compara los códigos de tu placa antes de pedir cualquiera de las dos.

¿Qué componentes lleva marcados para comparar con mi placa?

Dos relés Omron, G5RL-1A-E-HR (bobina 24 V DC, contacto 16 A 250 V AC) y G5NB-1A-E (bobina 24 V DC, contacto 5 A 250 V AC); un fusible 5 AF; un transformador 3530R3C; un condensador electrolítico de 400 V y un componente blanco P20H / H922. Son marcados del ejemplar fotografiado, no mediciones de funcionamiento.

¿Vale para otra caldera que no sea la ZWBE 30 3C 23?

Solo la Junkers ZWBE 30 3C 23 está confirmada por nuestro taller. Para otro modelo no podemos asegurarlo: ninguna fuente externa leída une esta placa a otra caldera. Compara el 5079G10-LA1 y el 8638515079 con los de tu placa, o envíanos desde Contacto una foto de su etiqueta y de la placa de características de la caldera, o llama al 919 931 595.

¿Puedo montarla yo o debe hacerlo un técnico?

Debe montarla un técnico cualificado: es una caldera de gas y los contactos de los relés de la placa son de 250 V AC. Debe instalarse con la caldera desconectada de la red.

Cómo hemos verificado esta ficha

Bosch 5079G10-LA1

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

Pieza, códigos y caldera confirmados por nuestro taller. Ninguna página externa leída (tiendas, manuales y catálogos de Bosch y Junkers) cita el 5079G10-LA1 ni el 8638515079 ni los une a una caldera: nivel externo 0.

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Bosch ni de Junkers; las marcas se citan para indicar compatibilidad.
