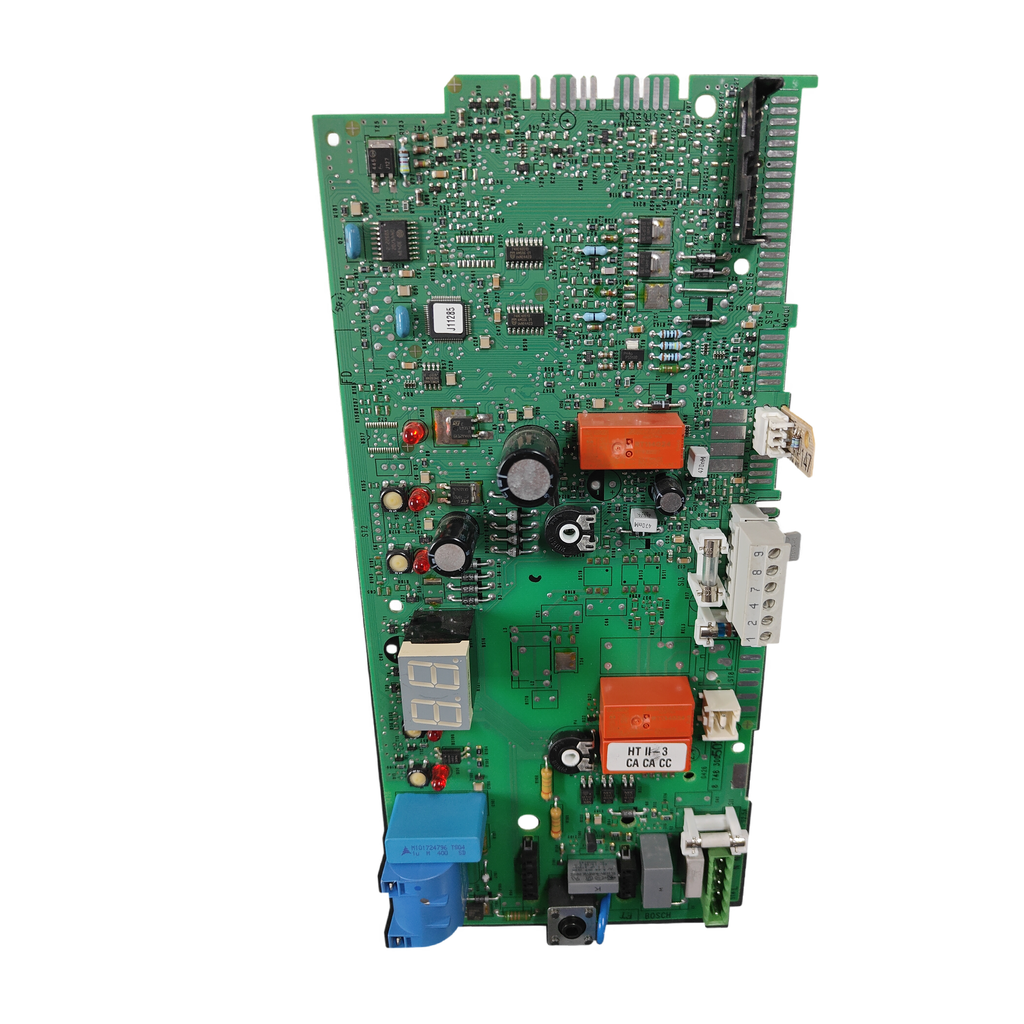

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

BoschCompatibilidad confirmada

Placa electrónica Bosch 8 748 300 503 · Junkers ZWC 28-1 MFA 23, ZWC 24 1MF 2A, ZWC 23 1MF 2A y ZWSE 28-4 MFA

Referencia Bosch8 748 300 503

La 8 748 300 503 es una placa electrónica Bosch (versión 2.4) que nuestro taller ha confirmado para las Junkers ZWC 28-1 MFA 23, ZWC 24 1MF 2A, ZWC 23 1MF 2A y ZWSE 28-4 MFA. La lista oficial Junkers recoge el código base 8 748 300 en la familia de la ZWC 28-1 MFA 23. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 8 748 300 + 503
Versión del PCB 2.4
Circuito integrado J11285
Visualizador 8 744 500 835

Todos los códigos de esta unidad2

Referencia Bosch: 8 748 300 503
SKU Ecoklima: PLC254

La lista oficial Junkers 24/28-1 MFA da 506 y 533 para el circuito impreso (con un 0 final: 8 748 300 506 0), no 503. Esta unidad lleva 503: compara las tres cifras tras el código base.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es una placa electrónica Bosch de las calderas Junkers ZWC 28-1 MFA 23, ZWC 24 1MF 2A, ZWC 23 1MF 2A y ZWSE 28-4 MFA, confirmadas por nuestro taller. Antes de cambiarla conviene descartar conectores, fusibles y sondas.

Compruébalo en tu placa

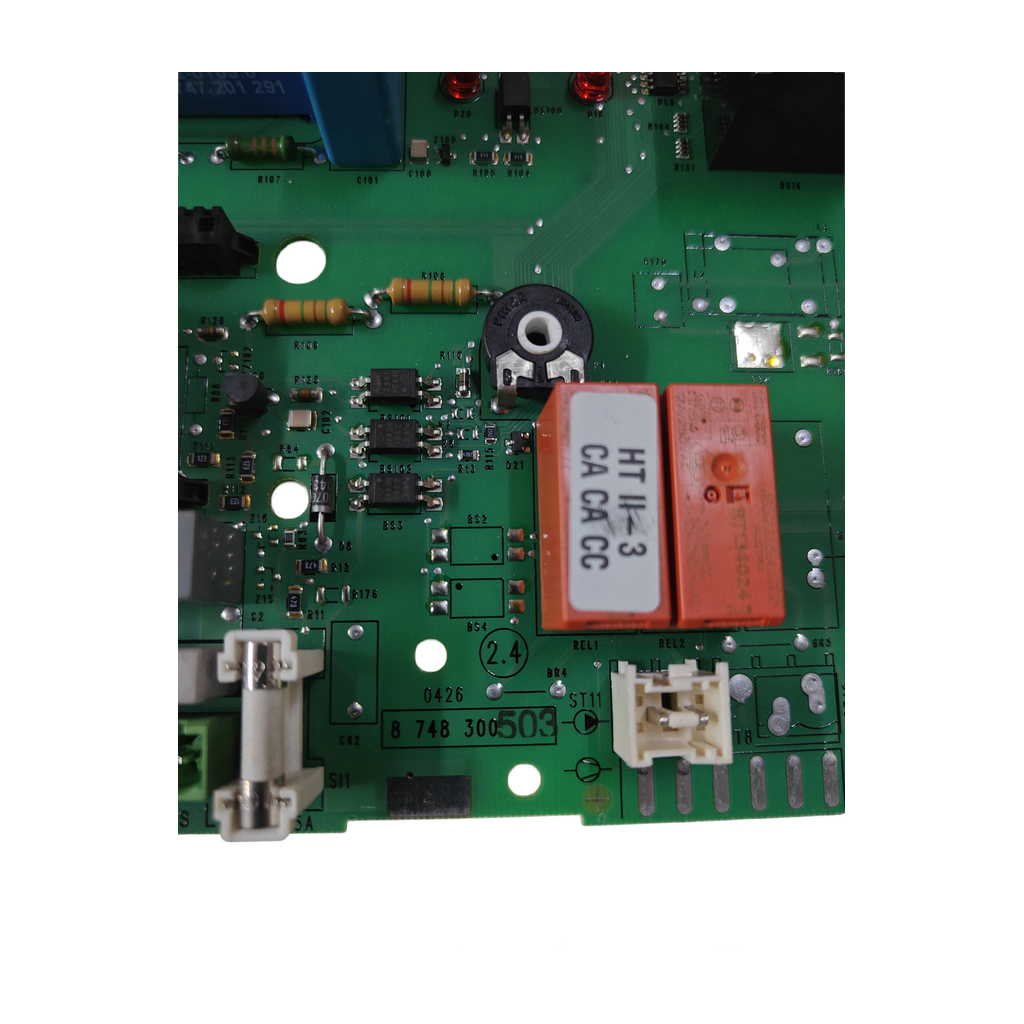

Busca en el circuito impreso el código 8 748 300 y, a mano junto a él, el sufijo de tres cifras: en esta placa, 503.
Compara también la versión 2.4, el 0426, el circuito integrado J11285, el transformador BV 122-0103.0 (Nr. 8747 201 291) y el visualizador 8 744 500 835.
No te fíes solo de «8 748 300»: otras placas del mismo código base llevan otro sufijo (506, 533, 449). Compara las tres últimas cifras.
Comprueba en la placa de características que tu caldera es una de las Junkers ZWC 28-1 MFA 23, ZWC 24 1MF 2A, ZWC 23 1MF 2A o ZWSE 28-4 MFA y no la MFK.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

8 748 300 503	Código principal: 8 748 300 impreso + sufijo 503 manuscrito. En nuestro inventario: 8748300503
8 748 300	Código base impreso en el circuito (versión 2.4)
8 748 300 506 0	Circuito impreso de la lista oficial Junkers 24/28-1 MFA
8 748 300 533 0	Circuito impreso que la lista da junto a 2800 y 3589 (sin explicar qué son)
J11285	Marcado del circuito integrado
M101724796	Marcado del componente azul (TS04 / 1u M 400 S0)
BV 122-0103.0	Marcado del transformador
8747 201 291	Número del transformador (Nr.)
8 744 500 835	Marcado del visualizador

No la confundas con

8 748 300 506 0Circuito impreso (pos. 4) de la lista oficial Junkers 24/28-1 MFA · Otro sufijo: 506, no 503
8 748 300 533 0Circuito impreso que la lista da junto a 2800 y 3589 (sin explicar qué son) · Otro sufijo: 533, no 503
8 748 300 449Placa (Leiterplatte) de las ZWC 24-1 MFK y 28-1 MFK según su lista oficial · Es de la variante MFK, no de la MFA
8 748 300 498 0Placa (Leiterplatte) del catálogo oficial Bosch para ZWB16-1A y ZWB26-1A · Otra placa de la serie 8 748 300, para otras calderas
8 717 207 653 0Unidad de control (pos. 1) de la lista oficial 24/28-1 MFA · Posición distinta de la lista: no es el circuito impreso (pos. 4)
8 748 300 (Bosch Rexroth)Tarjeta de interfaz Bosch Rexroth (European Electronics); otra tienda la da como control board de caldera · No lleva el sufijo 503; las fuentes se contradicen sobre qué es
8 747 201 358 0Transformador (pos. 3) de la lista oficial 24/28-1 MFA (la lista de las ZWC MFK lo imprime sin el 0 final) · No es una placa; la de esta unidad lleva 8747 201 291 en su transformador

Calderas en las que va

4 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Junkers ZWC 28-1 MFA 23Confirmada por nuestro taller · su familia 24/28-1 MFA figura en la lista oficial Junkers
Junkers ZWC 24 1MF 2AConfirmada por nuestro taller
Junkers ZWC 23 1MF 2AConfirmada por nuestro taller
Junkers ZWSE 28-4 MFAConfirmada por nuestro taller

No sirve para

Junkers ZWC 24-1 MFK y ZWC 28-1 MFKLlevan otra placa: 8 748 300 449 (lista oficial 7 181 465 345)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Lista oficial Junkers 6720611197 (2006/07)

Unidad de control, pos. 1: 8 717 207 653 0Lista oficial

Datos y marcados verificados

Versión PCB: 2.4
Marcado PCB adicional: 0426
Serigrafía PCB junto a ST12: T0.5A
Conector ST4: L, N, Ns, Ls
Bornes visibles: 1, 2, 4, 7, 8, 9
Marcado del subcomponente naranja: HT II-3 / CA CA CC
Marcado del componente azul: M101724796 TS04 / 1u M 400 S0
Marcado del transformador: BV 122-0103.0 / Nr. 8747 201 291

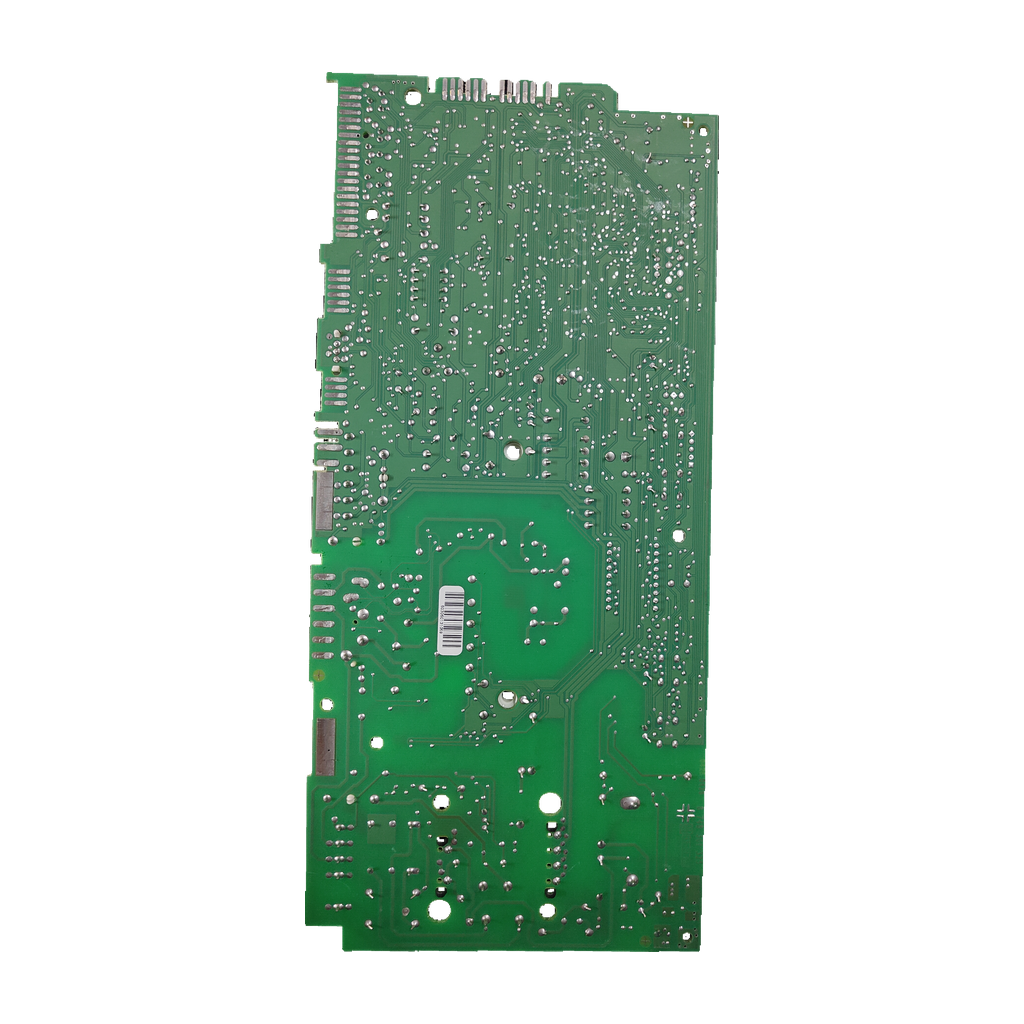

Código de barras en reverso: 503050131059

Antes de cambiar la placa

Lo que revisa el técnico

Comprueba el sufijo 503

El código completo es 8 748 300 más 503 a mano. Otras placas con el mismo código base llevan otro sufijo.

Revisa los fusibles de la placa

Lleva T0.5A junto a ST12. El manual oficial Euromaxx (original en inglés, traducción nuestra) incluye revisar los fusibles de la placa entre las comprobaciones de un código de avería.

Monta con un técnico

Caldera de gas con alimentación eléctrica: que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

El circuito impreso lleva 8 748 300 y, escrito a mano junto a él, el sufijo 503: 8 748 300 503. Compara también la versión 2.4, el 0426, el circuito integrado J11285, el transformador BV 122-0103.0 (Nr. 8747 201 291) y el visualizador 8 744 500 835.

¿Sirve para mi Junkers ZWC 28-1 MFA 23, ZWC 24 1MF 2A, ZWC 23 1MF 2A o ZWSE 28-4 MFA?

Sí. Nuestro taller la ha confirmado para las Junkers ZWC 28-1 MFA 23, ZWC 24 1MF 2A, ZWC 23 1MF 2A y ZWSE 28-4 MFA. La lista oficial Junkers nº 6720611197 (edición 2006/07) cubre la familia ZC/ZSC/ZWC 24/28-1 MFA y da otro sufijo para el circuito impreso (8 748 300 506 0); no cita el 503, que confirma nuestro taller.

¿Sirve para otra caldera de la familia, como la ZWC 28-1 MFK?

No lo tenemos confirmado: nuestro taller solo la ha confirmado para las Junkers ZWC 28-1 MFA 23, ZWC 24 1MF 2A, ZWC 23 1MF 2A y ZWSE 28-4 MFA. La lista oficial de las ZWC 24-1 MFK y 28-1 MFK (nº 7 181 465 345, edición 01.08) da otra placa, la 8 748 300 449. Si la tuya es otra, envíanos desde Contacto una foto de la etiqueta de la placa y de la caldera, o llámanos al 919 931 595.

¿En qué se diferencia de las placas con sufijo 506, 533 o 449?

8 748 300 es el código base y las tres cifras siguientes distinguen la placa. En la lista oficial Junkers 24/28-1 MFA el circuito impreso es el 8 748 300 506 0 (8 748 300 533 0 va junto a 2800 y 3589, sin explicación); en las MFK, el 8 748 300 449. El catálogo oficial de Bosch también escribe un 0 final (p. ej. 8 748 300 498 0). Esta unidad lleva 503. Ninguna fuente leída las da por intercambiables: compara el sufijo.

¿Qué significan 8 748 300, J11285, M101724796 y BV 122-0103.0?

8 748 300 es el código base impreso en el circuito y 503 el sufijo manuscrito que completa la referencia. J11285 marca el circuito integrado, M101724796 (TS04 / 1u M 400 S0) el componente azul y BV 122-0103.0 el transformador. Si buscas solo «8748300», una tienda lo da como tarjeta de interfaz de Bosch Rexroth y otra como control board de caldera Bosch: se contradicen y ninguna cita el 503.

¿Qué debo revisar antes de montarla?

Compara el conector ST4 (L, N, Ns, Ls), los bornes visibles 1, 2, 4, 7, 8 y 9, la serigrafía T0.5A junto a ST12 y el subcomponente naranja HT II-3 / CA CA CC. La tabla 9.1 del manual oficial Euromaxx (6 720 611 046 E; original en inglés, traducción nuestra) menciona revisar la NTC de ida, la bomba y los fusibles de la placa, y sustituir la placa o el módulo BUS si hace falta, sin asignarlo a un código.

¿Quién debe montarla?

Un técnico cualificado: la placa trabaja en una caldera de gas con alimentación eléctrica. Si dudas de que sea la pieza correcta, envíanos desde Contacto una foto de la etiqueta antes de montarla.

Cómo hemos verificado esta ficha

BOSCH 8 748 300 503

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Ninguna fuente leída cita el 503. El código base 8 748 300 sale como tarjeta de interfaz Rexroth (European Electronics) y como control board (Lektronix); la lista Junkers da 506 y 533. Calderas y 503: los confirma nuestro taller.

Fuentes consultadas

Lista oficial de recambios Junkers ZC/ZSC/ZWC 24/28-1 MFA, nº 6720611197 (2006/07, PDF)Circuito impreso: 8 748 300 506 0 y 8 748 300 533 0; no cita 503
Lektronix: ficha del código Bosch 8 748 300Da el código base 8748300 como «boiler control board»; sin sufijo ni caldera
European Electronics: ficha del código 8 748 300Lo da como tarjeta de interfaz Bosch Rexroth; sin caldera ni sufijo

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Bosch ni de Junkers; las marcas se citan para indicar compatibilidad.
