Placa electrónica Bosch 8 748 301 340 para Junkers ZWA 24-1 K 31 Eurosmart

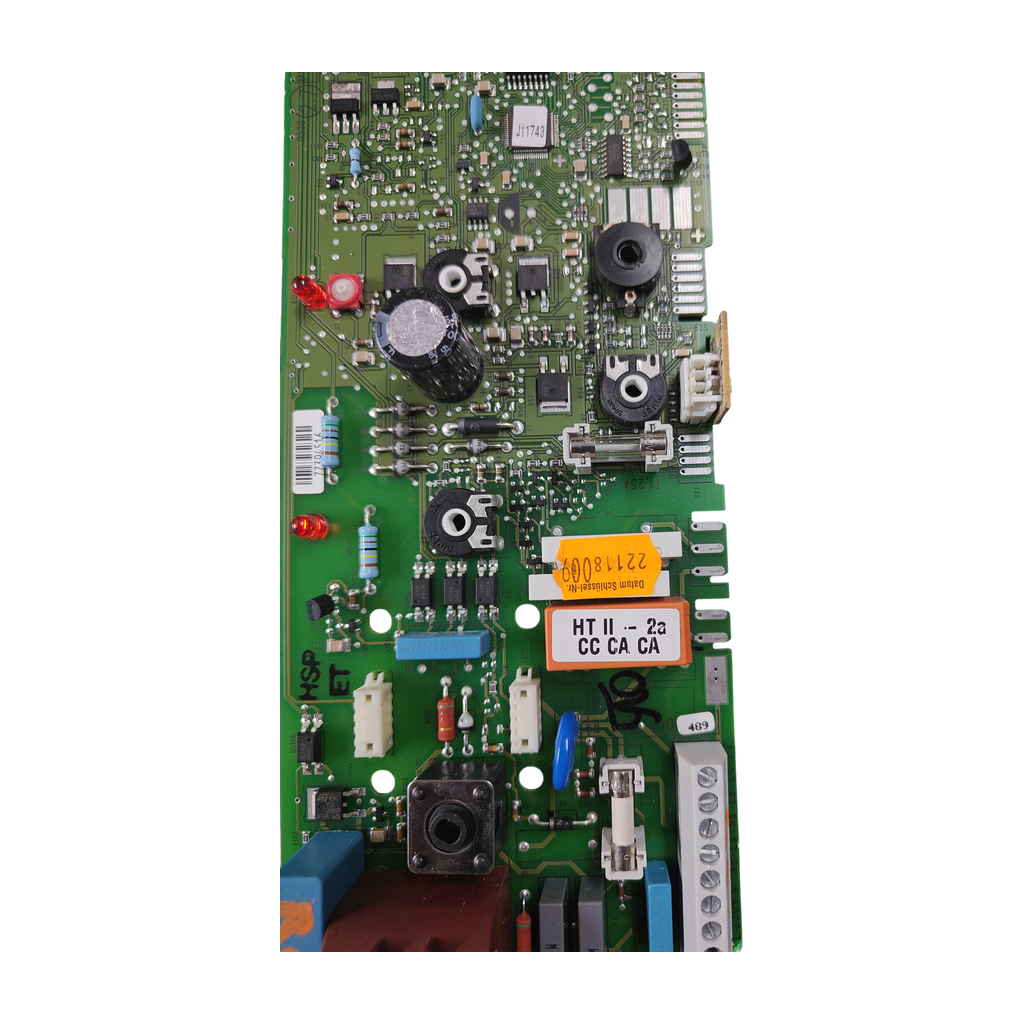

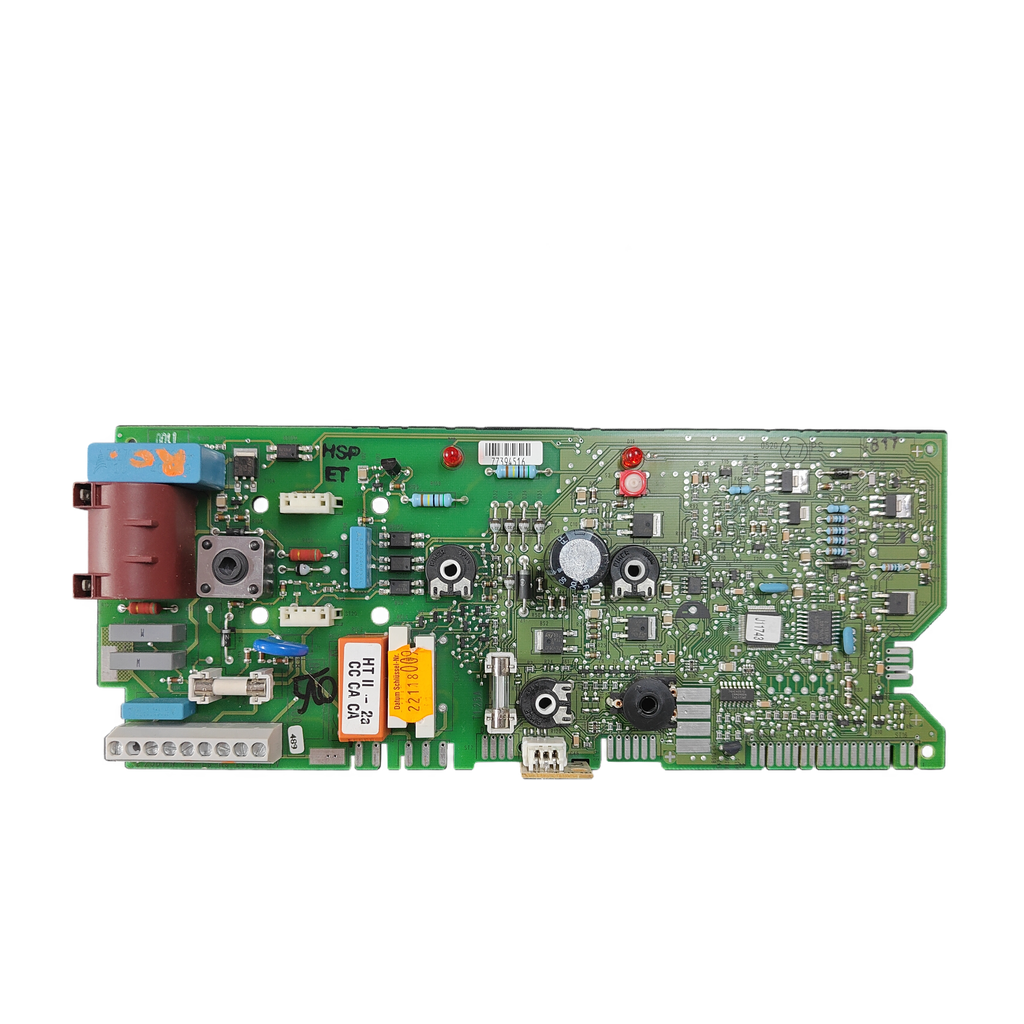

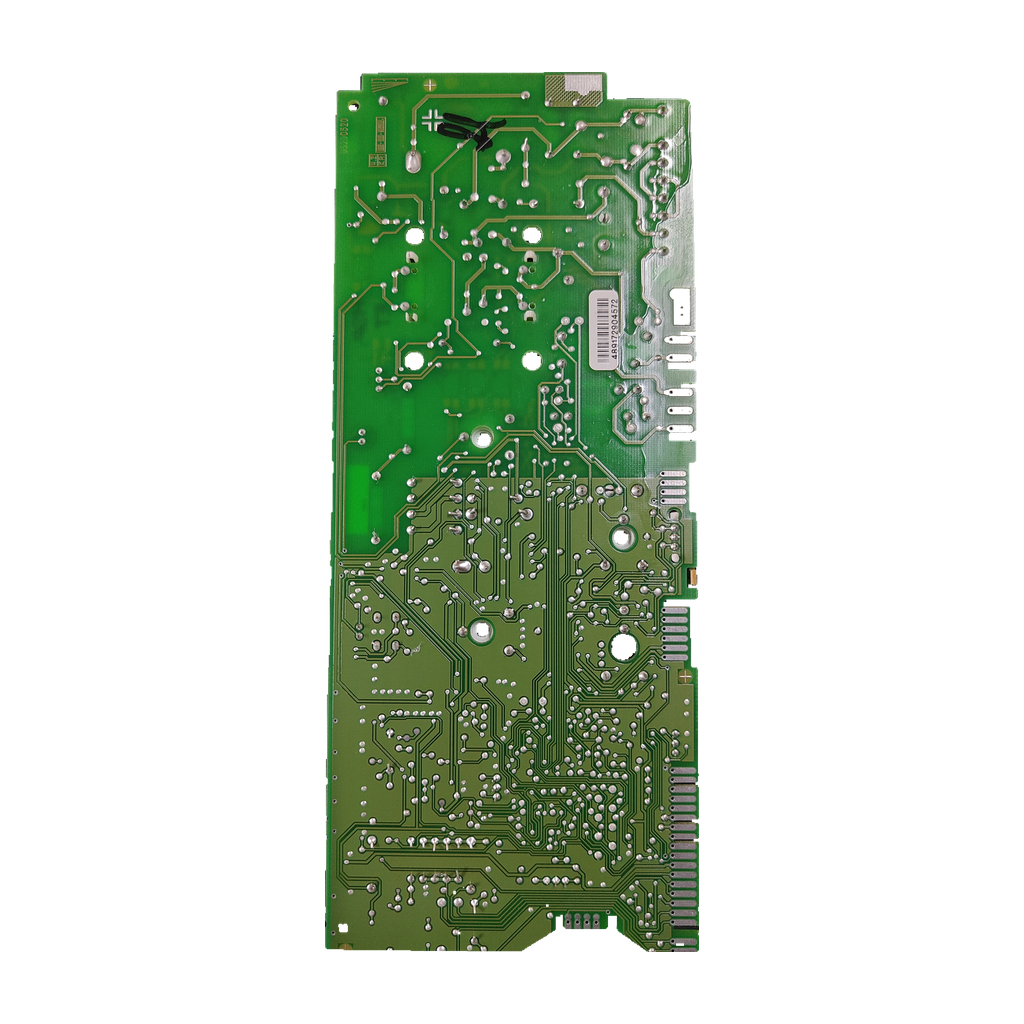

El 8 748 301 340 va impreso en la cara de soldaduras del circuito (las tiendas lo escriben 8748301340). Compara además J11743 en el circuito integrado, el fusible T 1,25 A y la etiqueta HT II - 2a / CC CA CA del relé.

Sí. Nuestro taller la ha confirmado para esa caldera. La lista oficial de recambios (ed. 02.08) recoge el ZWA 24-1 K 31 (ZWA24-1K31S2892 para España), pero da otra placa, la 8 748 300 431, y en el texto leído no aparece la 8 748 301 340. Dos tiendas dan para la ZWA 24-1 K otra placa más, la 8748300417; una tercera la escribe 88748300417. Compara el código impreso en tu placa.

La 8 748 300 431 es la placa («Printed circuit», pos. 4) de la lista oficial de la ZWA 24-1 K. La lista oficial de la ZWA 24-1 A da la 8 748 300 496 y un despiece de terceros da la 8 748 300 561 0 para la KM. La 8 748 301 340 no aparece en el texto leído de esas tres listas, aunque nuestro taller la confirma para el K 31. No podemos decir que sustituya a otra. Un anuncio cita además la 8748300485 junto a la 8748301340 (1 origen).

J11743 es el marcado del circuito integrado, 489 es un marcaje manuscrito y una etiqueta adhesiva sobre la placa, y HT II - 2a / CC CA CA es la etiqueta del relé montado. 8748300489 es la referencia de inventario de nuestro taller; una tienda da ese código a la PCB reacondicionada de una Worcester 24Si II / 28Si II. No equivalen necesariamente a una referencia de recambio.

Lleva un fusible T 1,25 A. El manual de la ZWA 24-1 K 31 y la lista oficial (1 904 522 338) dan el mismo valor. El manual coloca el potenciómetro de mantenimiento (modo bomba o potencia máxima de calefacción) detrás del conector de codificación.

Solo está confirmada para la ZWA 24-1 K 31. La lista oficial de la ZWA 24-1 A da otra placa (8 748 300 496) y un despiece de terceros da otra para la KM (8 748 300 561 0). Un hilo de foro cita 8748301340 en una LeBlanc GVM24-1/3 HNEI, pero una tienda italiana le da la 87483005610. Para otra caldera, envíanos desde Contacto una foto de tu placa y de la caldera.

Un técnico cualificado. La caldera se alimenta a 230 V · 50 Hz, según el manual, y funciona con gas. Antes de cambiar la placa, conviene revisar el fusible T 1,25 A.
