Placa electrónica Bosch 8638512016 · 2076G03V00LA1 para Junkers ZWBC 25 2C 23: Pieza e identificador ampliado

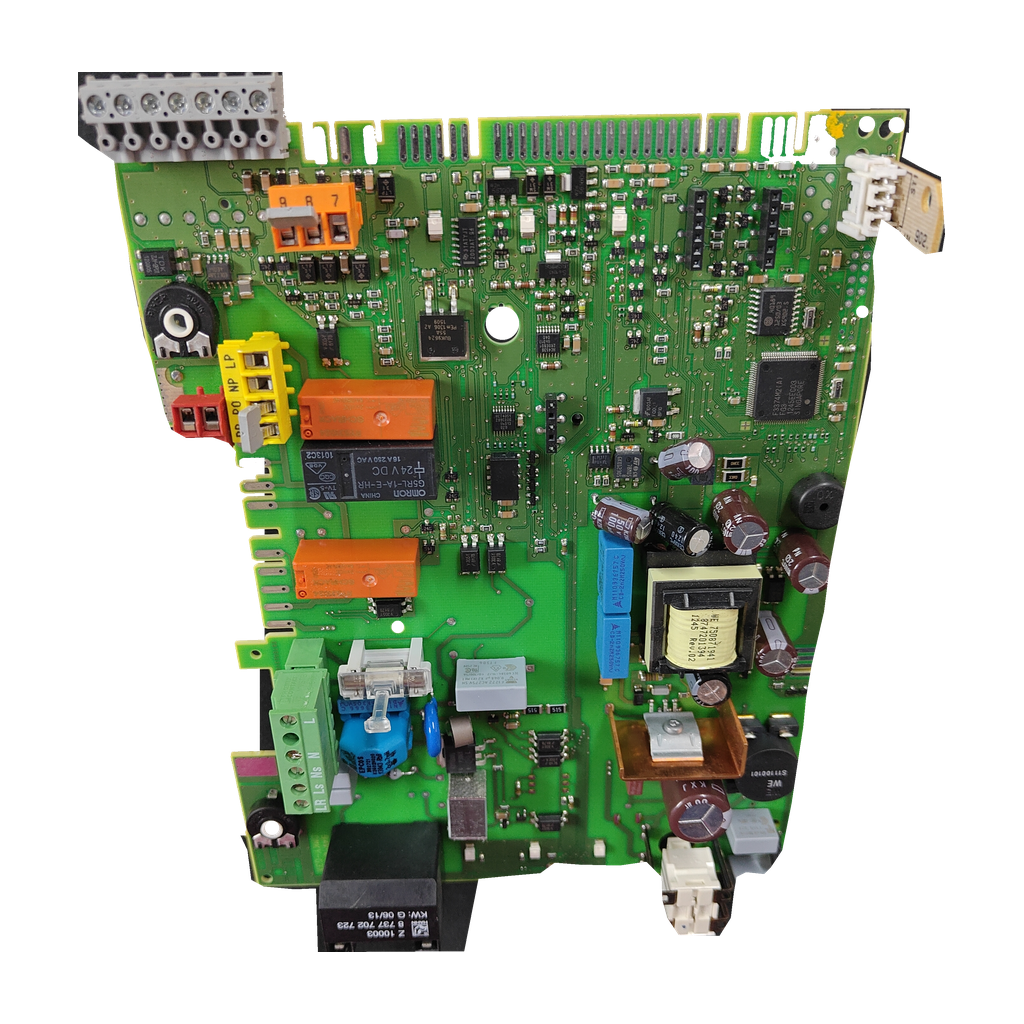

Placa electrónica Bosch 8638512016 · 2076G03V00LA1 para Junkers ZWBC 25 2C 23: vista 2

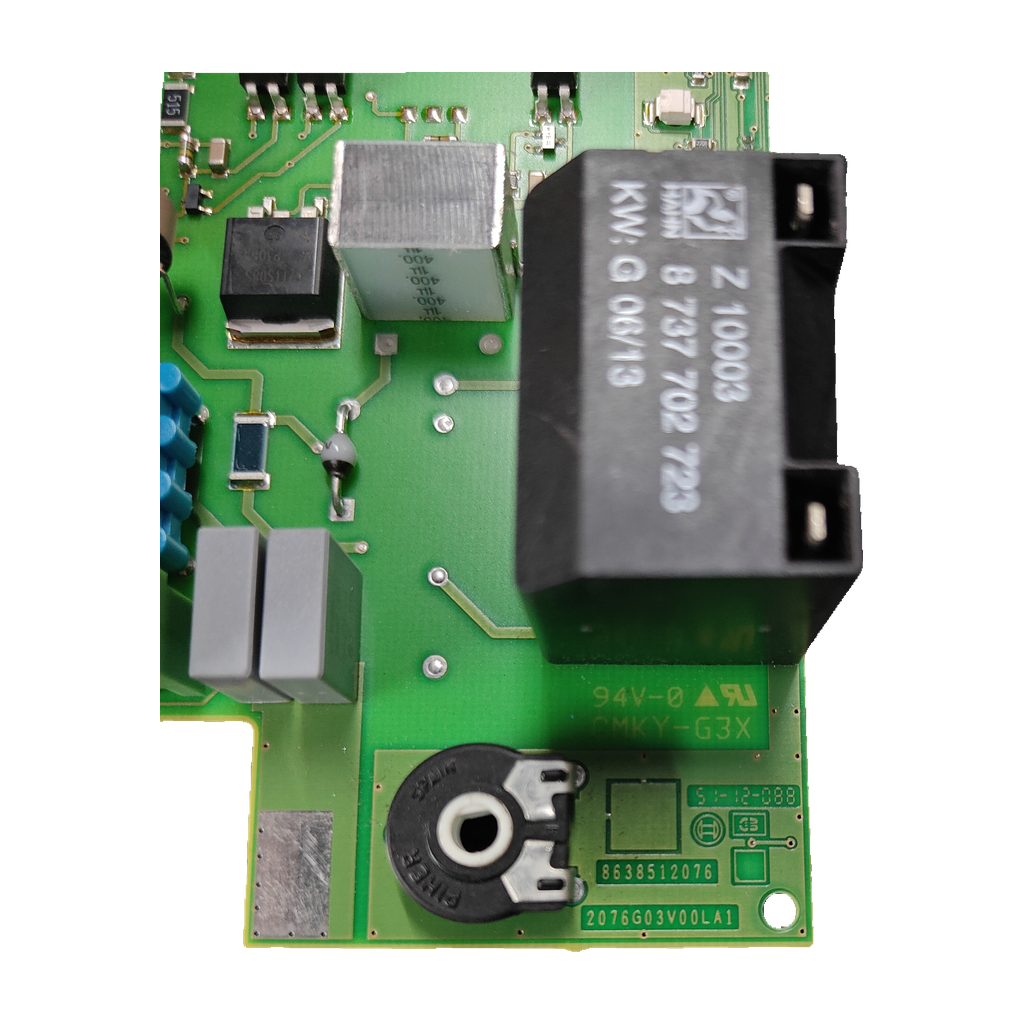

Placa electrónica Bosch 8638512016 · 2076G03V00LA1 para Junkers ZWBC 25 2C 23: vista 3

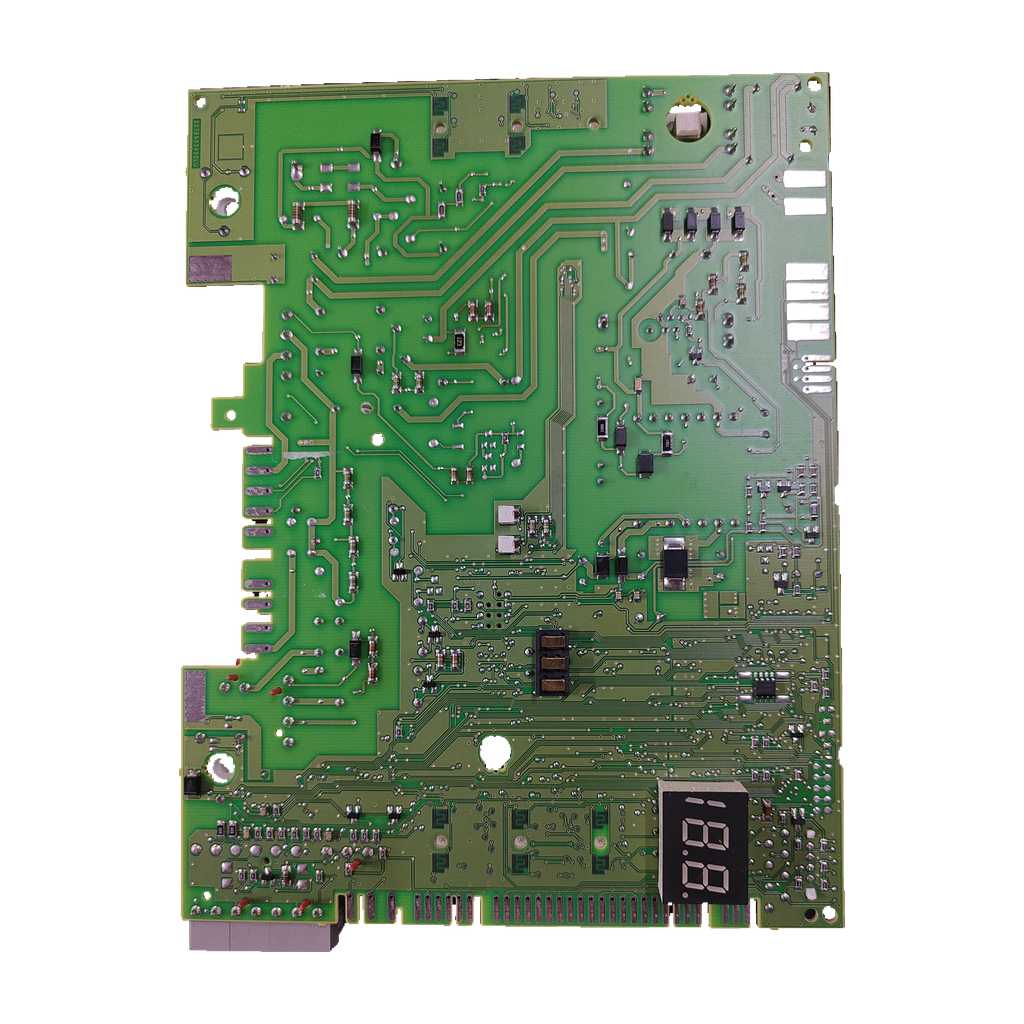

Placa electrónica Bosch 8638512016 · 2076G03V00LA1 para Junkers ZWBC 25 2C 23: vista 4
BoschFotos de esta unidad
1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

BoschCompatibilidad confirmada

Placa electrónica Bosch 8638512016 · 2076G03V00LA1 para Junkers ZWBC 25 2C 23

Referencia Bosch8638512016

La 8638512016 (circuito 2076G03V00LA1) es la placa electrónica Bosch de la caldera Junkers ZWBC 25 2C 23, confirmada por nuestro taller. Su referencia, 8638512076, es la que dan las tiendas. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Marcado 2076G03V00LA1
  • Referencia 8638512076
  • Relés OMRON, bobina 24 V DC
  • Junkers ZWBC 25 2C 23
Todos los códigos de esta unidad2
Referencia Bosch
8638512016
SKU Ecoklima
PLC269

Tres tiendas dan 8638512076 con 2076G03V00LA1; una española, solo 8638512076. Ninguna cita 8638512016, el marcado del circuito de nuestra unidad.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de la caldera: según la ficha de una tienda, gestiona el encendido, la modulación, las seguridades y la comunicación. Se sospecha de ella si la caldera no responde, da códigos de error erráticos o se reinicia al arrancar.

Compruébalo en tu placa
  1. Con la caldera desconectada de la red, localiza la placa: va detrás del frontal, dentro de la caja de control.
  2. Busca en el circuito impreso los marcados 8638512016 y 2076G03V00LA1. Son los códigos de nuestra unidad.
  3. Una tienda indica que el código suele ir serigrafiado en el circuito o en una pegatina del lateral. Tres tiendas dan 8638512076 junto a 2076G03V00LA1: compáralo también.
  4. Comprueba en la placa de características que tu caldera es la Junkers ZWBC 25 2C 23, la confirmada por nuestro taller. Si tu placa vieja lleva 8748300923, consúltanos antes de pedir.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
8638512016Código marcado en el circuito (PCB) de nuestra unidad
2076G03V00LA1Segundo marcado del circuito; tres anuncios lo dan junto a 8638512076
8638512076Referencia de nuestra unidad, escrita en su bolsa; la dan 4 tiendas para una placa de caldera (Junkers, Bosch y dos Vaillant)
CMKY-G3X / 94V-0Marcado del circuito; 94V-0 es su clase de inflamabilidad
No la confundas con
  • 8748300923Placa electrónica Junkers para ZWBC24, ZWBC25/30 y ZWBC28; una tienda dice que sustituye a la 87483007140 · Es otro código. Tres tiendas la dan (Remle, como 87483009230) para la ZWBC 25-2 C 23 o su variante S3700; ninguna cita 8638512016: compara el de tu placa

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Junkers ZWBC 25 2C 23Confirmada por nuestro taller
Por confirmarPor confirmar
  • Bosch ZWB28-3C23S55001 origen: AliExpress, con 8638512076 y 2076G03V00LA1. El modelo parecido ZWB28-3C23S5000 lleva otra placa (catálogo oficial de Bosch)
  • Junkers ZWBC30-2C, ZWBC24-2C, ZWBC28-2C, ZWBC22-2C, ZWBC24A-2C, ZWBC30S-2C, ZWBC32-2C, ZWBC35-2C, ZWBC36-2C1 origen: tienda de recambios, para 8638512076. Para ZWBC24, ZWBC25/30 y ZWBC28 dan la 8748300923 dos tiendas (venta-recambios-calderas.com y Gremisat) y una tercera, ICG Calderas, sin contrastar
  • Junkers ZWB22-2C, ZWB30-2C, ZWB24-1A, ZWB28-1A, ZWB28-3A, ZWBR24-3A, ZWBR28-3A, ZWBR30-3A1 origen: la misma tienda de recambios
No sirve para
  • Bosch ZWB28-3C23S5000Catálogo oficial de Bosch: lleva otra placa, 8 748 300 941
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de tiendas

Peso
0,30 kgHeiz24 y Toolbauhaus
Función
Encendido, modulación, seguridades y comunicaciónTienda de recambios

Marcados de esta unidad

PCB
clase de inflamabilidad 94V-0
Subcomponente relé OMRON G5LE-1
bobina 24 V DC; contactos 16 A 250 VAC
Subcomponente relé OMRON no identificado
bobina 24 V DC; contactos 6 A 250 V AC
Aplicación indicada en inventario
JUNKERS ZWBC 25 2C 23
Marcado PCB
8638512016; 2076G03V00LA1

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no responde a ninguna orden y la pantalla muestra códigos de error erráticos.

Una tienda lo relaciona con la placa 8638512076 de Junkers. Que un técnico lo confirme antes de cambiarla.

La centralita se reinicia mientras la caldera intenta arrancar.

Lo cita la misma tienda para esa placa.

Relés pegados, marcas de quemaduras u óxido por humedad en el circuito.

Lo describe una tienda para esa placa.

Estos síntomas salen de la ficha de una sola tienda (placa 8638512076). No son un diagnóstico: que un técnico confirme el fallo antes de cambiar la placa.

Antes de cambiar la placa

Lo que revisa el técnico
Compara los marcados

Fotografía el circuito de tu placa y busca 8638512016 y 2076G03V00LA1: son los dos marcados de esta unidad.

Relés OMRON

Esta unidad lleva un OMRON G5LE-1 (bobina 24 V DC) y otro OMRON sin identificar (24 V DC). Compáralos con los de tu placa.

Monta con un técnico

Lleva relés de 250 V AC: que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y cuáles debo comparar?

La placa va detrás del frontal, en la caja de control. Nuestra unidad lleva marcados en el circuito 8638512016 y 2076G03V00LA1; en su bolsa figura 8638512076. Compara los tres con tu placa vieja: una tienda dice que el código suele ir serigrafiado en el circuito o en una pegatina del lateral.

¿Sirve para mi Junkers ZWBC 25 2C 23?

Sí. Nuestro taller la ha confirmado para la Junkers ZWBC 25 2C 23. Ninguna fuente externa une 8638512016 con ella. Otras tiendas le dan otra placa: Electro Cholo, la 8748300923; Openclima, para la variante S3700, la misma; Remle, para la ZWBC25-2C23, la 87483009230. Una tienda de recambios da la 8638512076 para otras Junkers 2C y AliExpress, para la Bosch ZWB28-3C23S5500: una fuente cada una. Si tu caldera es otra, compara los códigos o llámanos al 919 931 595.

¿Es lo mismo 8638512016 que 8638512076?

Se diferencian en un dígito (016 y 076) y los dos son de esta unidad: 8638512016 está marcado en el circuito y 8638512076 es su referencia, escrita en la bolsa. Las cuatro tiendas que hemos leído dan 8638512076 y ninguna cita 8638512016; tres la dan también junto a 2076G03V00LA1.

¿Es una placa Bosch, Junkers o Vaillant?

Nuestra unidad es Bosch y la caldera confirmada por el taller es la Junkers ZWBC 25 2C 23. Heiz24 y Toolbauhaus titulan 2076G03V00LA1 · 8638512076 como «Vaillant»; AliExpress la da para una caldera Bosch (ZWB28-3C23S5500) y una tienda española, para Junkers. Guíate por los códigos del circuito, no por el nombre de la marca.

¿Qué es la placa 8748300923 que otras tiendas dan para la ZWBC 25-2 C 23?

Es otro código, de una placa electrónica Junkers. Electro Cholo la da para la ZWBC 25-2 C 23, Remle (como 87483009230) para la ZWBC25-2C23 y Openclima para la variante S3700. Para ZWBC24, ZWBC25/30 y ZWBC28, dos tiendas (venta-recambios-calderas.com y Gremisat) y una tercera, ICG Calderas, aún sin contrastar; la primera dice que sustituye a la antigua 87483007140. Ninguna cita 8638512016: compara el código de tu placa vieja.

¿Qué significan CMKY-G3X y 94V-0, y qué relés lleva?

94V-0 es la clase de inflamabilidad del circuito impreso, según el inventario del taller; no es una referencia de recambio. CMKY-G3X es otro marcado del circuito que no hemos encontrado en ninguna fuente sobre calderas. La placa lleva un relé OMRON G5LE-1 (bobina 24 V DC; contactos 16 A 250 VAC) y otro OMRON sin identificar (24 V DC; 6 A 250 V AC).

¿Quién debe montarla?

Un técnico cualificado. La placa lleva relés con contactos de 250 V AC (16 A el OMRON G5LE-1, según el inventario del taller). Desconecta la caldera de la red antes de abrir el frontal.

Cómo hemos verificado esta ficha

Bosch 8638512016

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

Ninguna fuente externa cita 8638512016, el código principal. Cuatro tiendas dan 8638512076 como placa, sin acuerdo de marca. Para la ZWBC 25-2 C 23, Electro Cholo da la 8748300923, Remle la 87483009230 (ZWBC25-2C23) y Openclima, para la S3700, la 8748300923. La caldera la confirma nuestro taller.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Bosch ni de Junkers; las marcas se citan para indicar compatibilidad.
