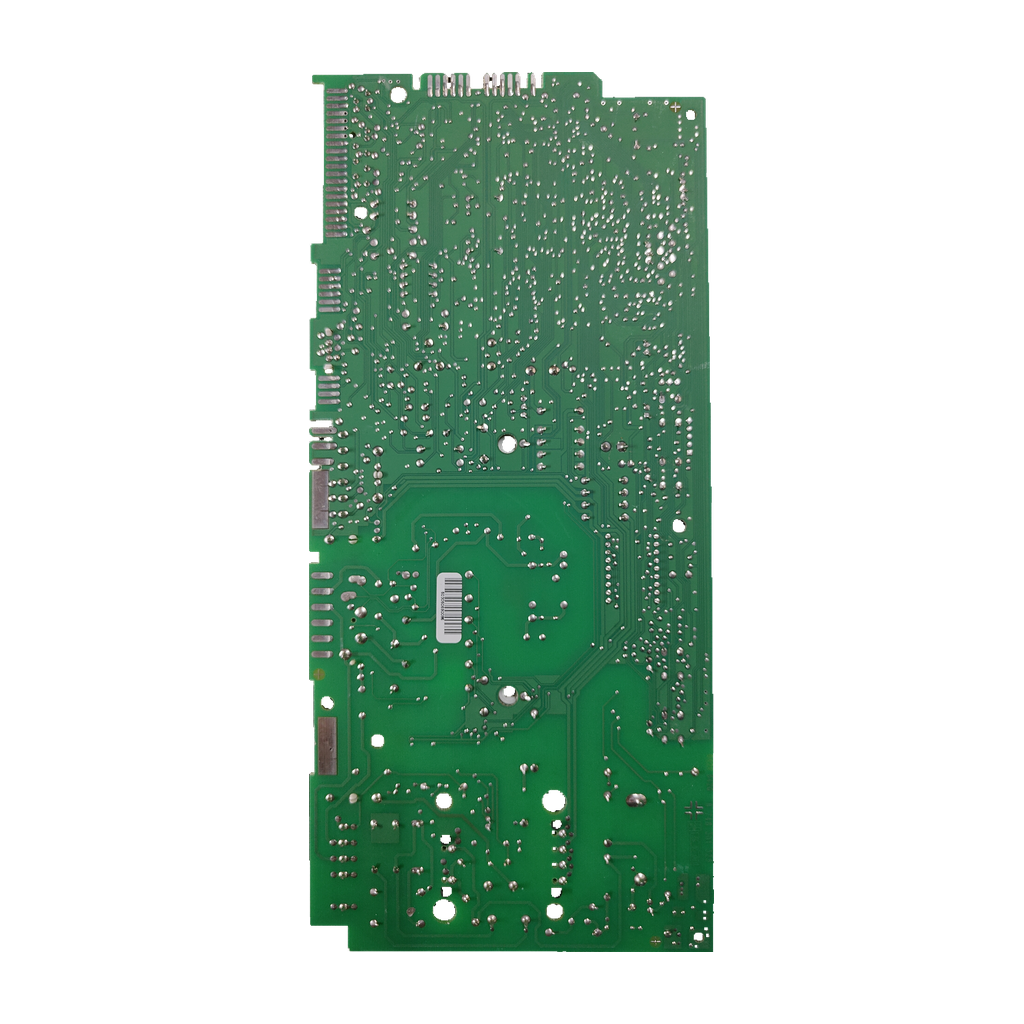

Placa electrónica Bosch 8 748 300 503 · Junkers ZWC 23 1MF 2A, ZWC 24 1MF 2A, ZWC 28-1 MFA 23, ZWSE 28-4 MFA: vista 2

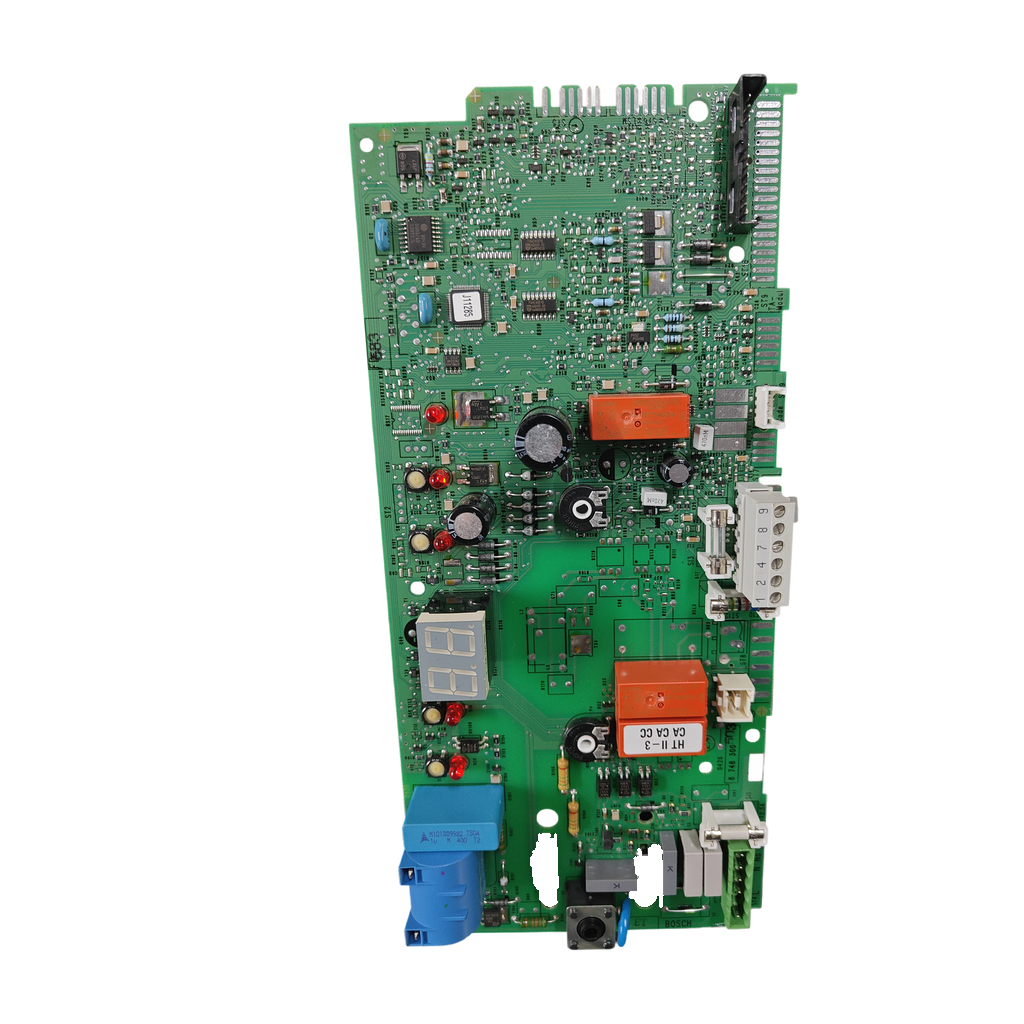

Placa electrónica Bosch 8 748 300 503 · Junkers ZWC 23 1MF 2A, ZWC 24 1MF 2A, ZWC 28-1 MFA 23, ZWSE 28-4 MFA: vista 3

Placa electrónica Bosch 8 748 300 503 · Junkers ZWC 23 1MF 2A, ZWC 24 1MF 2A, ZWC 28-1 MFA 23, ZWSE 28-4 MFA: vista 4

BoschFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

BoschCompatibilidad confirmada

Placa electrónica Bosch 8 748 300 503 · Junkers ZWC 23 1MF 2A, ZWC 24 1MF 2A, ZWC 28-1 MFA 23, ZWSE 28-4 MFA

Referencia Bosch8 748 300 503

La 8 748 300 503 es una placa electrónica Bosch para las calderas Junkers ZWC 23 1MF 2A, ZWC 24 1MF 2A, ZWC 28-1 MFA 23 y ZWSE 28-4 MFA, confirmadas por nuestro taller. Es una pieza usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Ref. 8 748 300 503
Circuito versión 2.4
Marcado 0426 · IC J11285
Junkers ZWC 23 1MF 2A (taller)
Otras 3 calderas Junkers (taller)

Todos los códigos de esta unidad2

Referencia Bosch: 8 748 300 503
SKU Ecoklima: PLC252

Los marcados 8 748 300, 503, 0426, 2.4, J11285, HT II-3, PIHER y ST9 Modul se leen en la propia pieza. 87483005030 es la misma referencia con el 0 final de 11 cifras.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de las calderas Junkers ZWC 23 1MF 2A, ZWC 24 1MF 2A, ZWC 28-1 MFA 23 y ZWSE 28-4 MFA, confirmadas por nuestro taller. Lleva el conector serigrafiado ST9 Modul, los bornes señalados L, N, NS y LS y una bornera numerada 1, 2, 4, 7, 8 y 9.

Compruébalo en tu placa

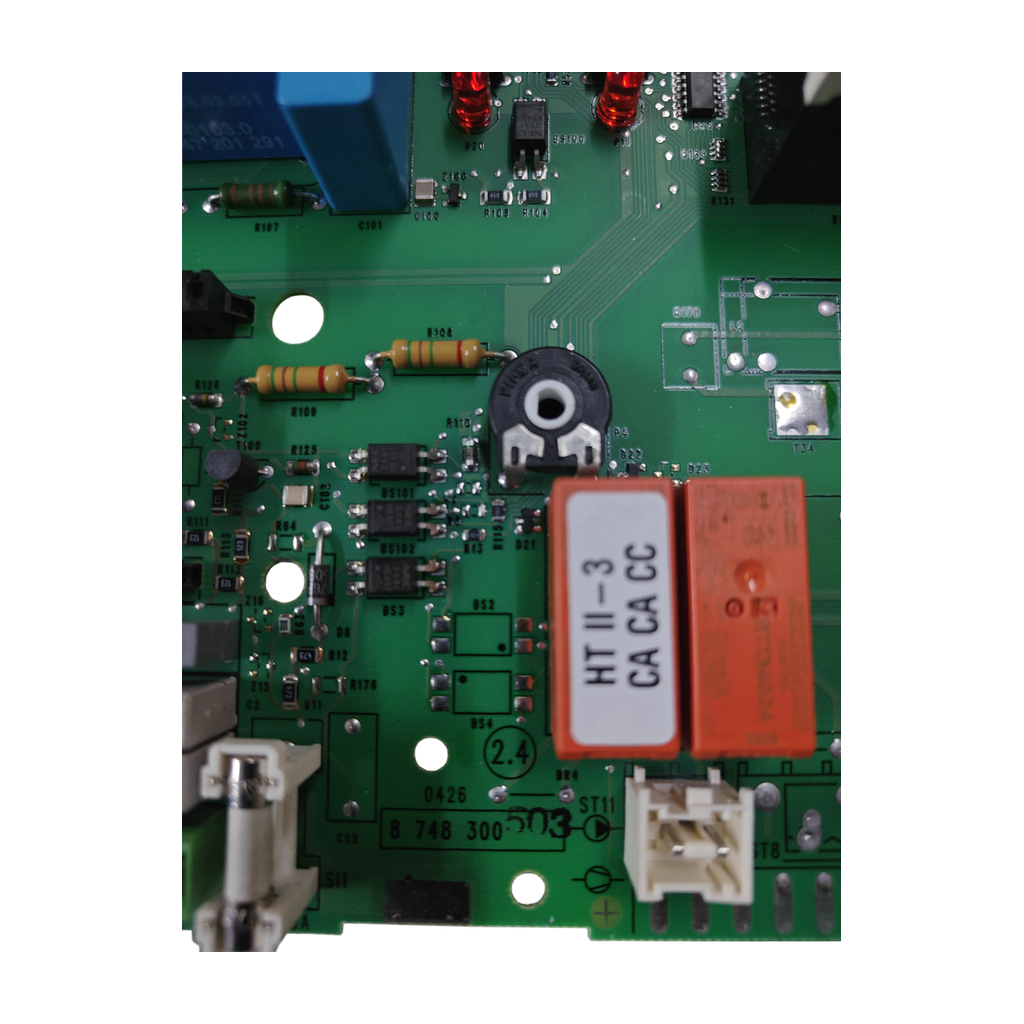

Busca en la placa la serigrafía 8 748 300 y el sufijo 503 escrito a mano junto al código: juntos forman 8 748 300 503.
Comprueba además el marcado 0426, la versión 2.4, el circuito integrado J11285 y el conector serigrafiado ST9 Modul.
Mira también las bornas señaladas L, N, NS y LS, la bornera numerada 1, 2, 4, 7, 8 y 9 y la marca PIHER del potenciómetro.
No la des por equivalente a otras placas Junkers de código parecido (8 748 300 506, 8748300533, 87483005120): ninguna fuente las une a esta.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.

Códigos de esta pieza

8 748 300 503	Referencia de la pieza · también 8748300503, 8.748.300.503 y 8-748-300-503
87483005030	Mismo número con un 0 añadido al final (forma de 11 cifras)
8 748 300	Serigrafía base del circuito; el sufijo 503 va escrito a mano junto al código
0426	Marcado adicional del circuito
2.4	Versión del circuito (PCB)
J11285	Marcado del circuito integrado
HT II-3 / CA CA CC	Marcado del subcomponente naranja
PIHER	Marca del potenciómetro
ST9 Modul	Conector serigrafiado de la placa

No la confundas con

8 748 300 506«Printed circuit» de la lista oficial Junkers 6720611197 (Euromaxx 24/28-1 MFA y MF2A); una tienda vende la 87483005060 como placa ZWC24-1MF2A · Termina en 506 y la nuestra en 503: otro código; ninguna fuente lo une a la ZWC 23 1MF 2A
8748300533Tarjeta «ELECTRONIC CARD ZWC 24» que una tienda lista para Junkers ZWC24/28 1MFA23 y 1MFA31; también «Printed circuit» 8 748 300 533 (variantes 2800 y 3589) en la lista oficial 6720611197 · Termina en 533 y la nuestra en 503: otro código; ninguna fuente lo une a la ZWC 23 1MF 2A
8 708 300 212Placa de las Junkers ZS/ZW de las series AE y KE, según las listas de recambios Junkers 6720609113 y 6720609114 · Serie y calderas distintas: no es la 8 748 300 503
87483005540«Printplaat HTII-3 GZT3» de una tienda neerlandesa · Su nombre incluye HTII-3, parecido al marcado HT II-3 de nuestra placa, pero la página no la relaciona con ella y el código es otro
87483005120Placa Junkers con ficha propia en una tienda alemana · Otro código: ninguna fuente abierta lo relaciona con esta placa

Calderas en las que va

4 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Junkers ZWC 23 1MF 2AConfirmada por nuestro taller
Junkers ZWSE 28-4 MFAConfirmada por nuestro taller
Junkers ZWC 24 1MF 2AConfirmada por nuestro taller · la lista oficial 6720611197 (Euromaxx ZWC 24-1 MF2A) da otra placa, la 8 748 300 506 (sin variante indicada) o la 8 748 300 533 (variantes 2800 y 3589), y una tienda vende la 87483005060
Junkers ZWC 28-1 MFA 23Confirmada por nuestro taller · una tienda lista otra placa, la 8748300533, para las Junkers ZWC24/28 1MFA23 y 1MFA31

No sirve para

Junkers ZS 12/18/23-1AE, ZW 18/23-1AE y ZW 24-1E LH AESegún la lista de recambios Junkers 6720609113, lleva otra placa: 8 708 300 212 (no cita la 8 748 300 503)
Junkers ZW 23-1 KE y ZS 23-1 KESegún la lista de recambios Junkers 6720609114, lleva otra placa: 8 708 300 212 (no cita la 8 748 300 503)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos y marcados verificados

Bornera numerada: 1, 2, 4, 7, 8, 9
Bornes señalados: L, N, NS, LS

Antes de cambiar la placa

Lo que revisa el técnico

Fotografía los conectores

Antes de desmontar, haz una foto de cómo van los cables y conectores de tu placa para montarlos igual en la nueva.

Monta con un técnico

Recomendamos que la monte un técnico cualificado. La lista oficial de recambios Junkers 6720611197 (Euromaxx) indica que los recambios solo puede montarlos un instalador autorizado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa 8 748 300 503?

Busca la serigrafía 8 748 300 en la placa y el sufijo 503 escrito a mano junto al código: juntos forman 8 748 300 503 (también escrito 8748300503, 8.748.300.503 u 8-748-300-503). Compara además 0426, la versión 2.4, el circuito integrado J11285 y el conector ST9 Modul.

¿Sirve para mi Junkers ZWC 23 1MF 2A, ZWC 28-1 MFA 23 o ZWSE 28-4 MFA?

Sí. Nuestro taller ha confirmado la 8 748 300 503 para la Junkers ZWC 23 1MF 2A, la ZWC 28-1 MFA 23 y la ZWSE 28-4 MFA. Para comprobar que es la misma placa, mira en la tuya la serigrafía 8 748 300 y el sufijo 503 escrito a mano. Una tienda lista otra placa, la 8748300533, para las ZWC24/28 1MFA23 y 1MFA31: es un dato aparte que no cambia lo confirmado.

¿Sirve para una Junkers ZWC 24 1MF 2A (Euromaxx ZWC 24-1 MF2A)?

Sí. Nuestro taller ha confirmado la 8 748 300 503 para la Junkers ZWC 24 1MF 2A. Como dato aparte, la lista oficial de recambios Junkers 6720611197 (Euromaxx 24/28-1 MFA y MF2A) da como placa la 8 748 300 506 (sin variante indicada) o la 8 748 300 533 (variantes 2800 y 3589), y una tienda vende la 87483005060 para la ZWC24-1MF2A; no cambia lo confirmado. Compara el código de tu placa o llámanos al 919 931 595 con una foto.

¿8748300503 y 87483005030 son la misma referencia?

Son el mismo número con un 0 añadido al final. Una lista de recambios Junkers (ZW 18/23-1AE) explica que desde abril de 2003 los códigos pasan de 10 a 11 cifras añadiendo un 0. Con esa regla, la 8 748 300 506 de la lista Euromaxx sería 87483005060, código que usa una tienda para la ZWC24-1MF2A. Ninguna página abierta lista esta placa con 11 cifras.

¿Qué marcas tiene la placa 8 748 300 503?

Marcados leídos en la propia placa: 0426 (marcado adicional del circuito), 2.4 (versión del PCB), J11285 (circuito integrado), HT II-3 / CA CA CC (subcomponente naranja), PIHER (potenciómetro) y ST9 Modul (conector serigrafiado). Bornes señalados: L, N, NS y LS. Bornera numerada: 1, 2, 4, 7, 8 y 9. Compara el marcado completo, no solo uno.

¿Se confunde con otras placas Junkers de código parecido?

Sí, hay muchas de la serie 8 748 300…: la 8 748 300 506 y la 8 748 300 533 (lista oficial Euromaxx 6720611197), la 87483005120, la 87483005540 (Printplaat HTII-3 GZT3) y la 8748300956 (Cerapur, según una tienda italiana). Acaban en cifras distintas y ninguna fuente abierta las une a esta: compara el código completo. Las ZS/ZW de las series AE y KE llevan otra placa, la 8 708 300 212.

¿Quién debe montar esta placa?

Recomendamos que la monte un técnico cualificado: es una pieza eléctrica de la caldera. La lista oficial de recambios Junkers 6720611197 (familia Euromaxx) avisa de que los recambios solo puede montarlos un instalador autorizado.

Cómo hemos verificado esta ficha

Bosch 8 748 300 503

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

Compatibilidad con las Junkers ZWC 23 1MF 2A, ZWC 24 1MF 2A, ZWC 28-1 MFA 23 y ZWSE 28-4 MFA confirmada por nuestro taller. Ninguna fuente externa abierta une 8 748 300 503 con una referencia de catálogo; las listas oficiales leídas citan otras placas.

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Bosch ni de Junkers; las marcas se citan para indicar compatibilidad.
